ПОСІБНИК КОРИСТУВАЧА LW15 Maginon

UA ПРАВИЛА КОРИСТУВАННЯ

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ,

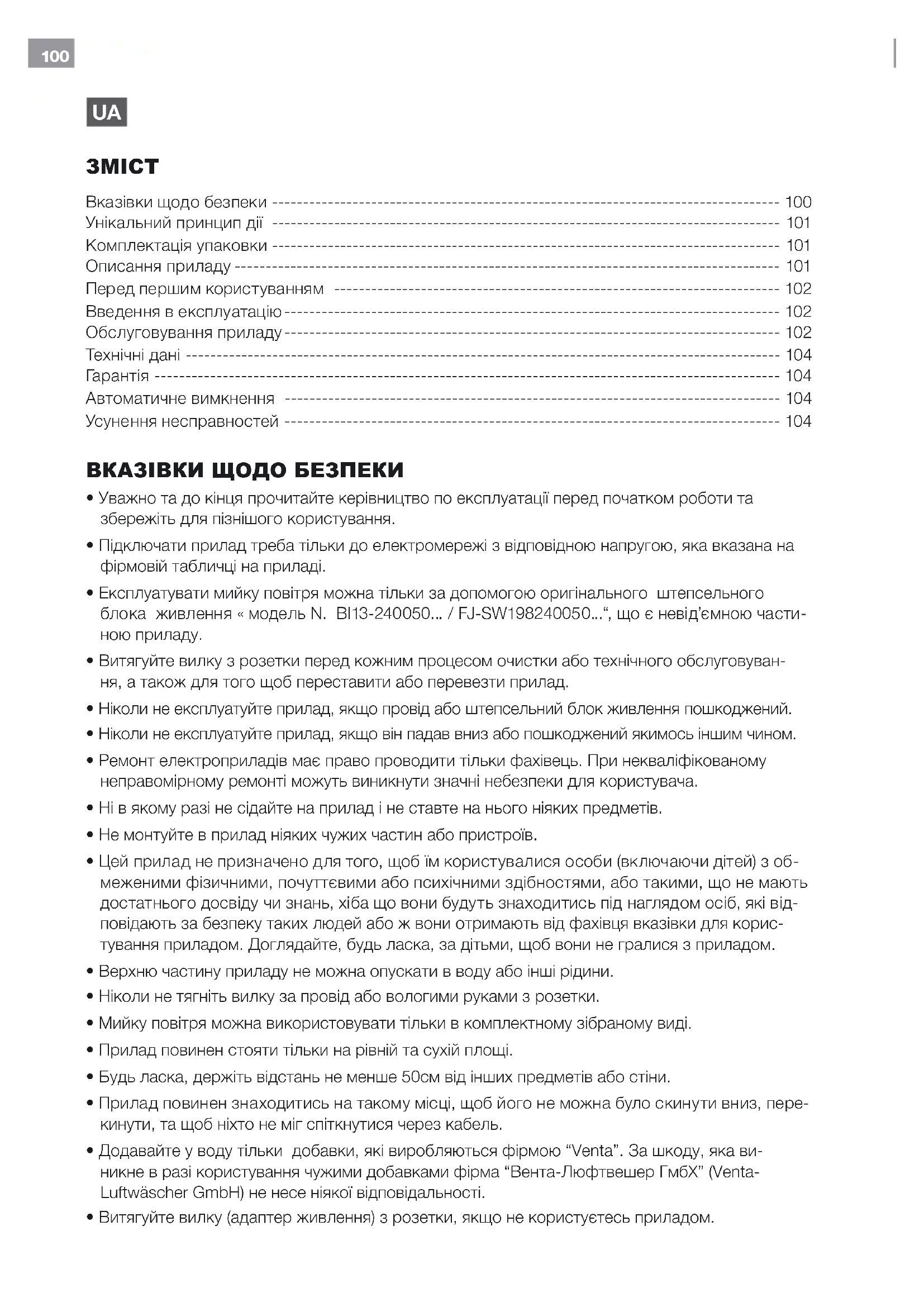

Вказівки щодо безпеки 100

Унікальний принцип дії 101

Комплектація упаковки 101

Описання приладу 101

Перед першим користуванням 102

Введення в експлуатацію 102

Обслуговування приладу 102

Технічні дані 104

Гарантія 104

Автоматичне вимкнення 104

Усунення несправностей 104

ВКАЗІВКИ ЩОДО БЕЗПЕКИ

• Уважно та до кінця прочитайте керівництво по експлуатації перед початком роботи та збережіть для пізнішого користування.
• Підключати прилад треба тільки до електромережі з відповідною напругою, яка вказана на фірмовій табличці на приладі.
• Експлуатувати мийку повітря можна тільки за допомогою оригінального штепсельного блока живлення « модель N. BI13-240050... / FJ-SW198240050...“, що є невід'ємною частиною приладу.
• Витягуйте вилку з розетки перед кожним процесом очистки або технічного обслуговування, а також для того щоб переставити або перевезти прилад.
• Ніколи не експлуатуйте прилад, якщо провід або штепсельний блок живлення пошкоджений.
• Ніколи не експлуатуйте прилад, якщо він падав вниз або пошкоджений якимось іншим чином.
• Ремонт електроприладів має право проводити тільки фахівець. При некваліфікованому неправомірному ремонті можуть виникнути значні небезпеки для користувача.
• Ні в якому разі не сідайте на прилад і не ставте на нього ніяких предметів.
• Не монтуйте в прилад ніяких чужих частин або пристроїв.
• Цей прилад не призначено для того, щоб їм користувалися особи (включаючи дітей) з обмеженими фізичними, почуттєвими або психічними здібностями, або такими, що не мають достатнього досвіду чи знань, хіба що вони будуть знаходитись під наглядом осіб, які відповідають за безпеку таких людей або ж вони отримають від фахівця вказівки для користування приладом. Доглядайте, будь ласка, за дітьми, щоб вони не гралися з приладом.
• Верхню частину приладу не можна опускати в воду або інші рідини.
• Ніколи не тягніть вилку за провід або вологими руками з розетки.
• Мийку повітря можна використовувати тільки в комплектному зібраному виді.
• Прилад повинен стояти тільки на рівній та сухій площі.
• Будь ласка, держіть відстань не менше 50см від інших предметів або стіни.
• Прилад повинен знаходитись на такому місці, щоб його не можна було скинути вниз, перекинути, та щоб ніхто не міг спіткнутися через кабель.
• Додавайте у воду тільки добавки, які виробляються фірмою "Venta". За шкоду, яка виникне в разі користування чужими добавками фірма "Вента-Люфтвешер ГмбХ" (Venta-Luftwäscher GmbH) не несе ніякої відповідальності.
• Витягуйте вилку (адаптер живлення) з розетки, якщо не користуєтесь приладом.

Використання за призначенням:

• Мийка повітря Venta - побутовий прилад для зволоження та очищення повітря в житлових офісних та громадських приміщеннях. Використання приладу не за призначенням може защкодити здоров'ю та навіть життю.
• Виробник не несе відповідальності за можливі шкоди людям чи речам, які виникнуть на основі використання не за призначенням або невірним користуванням.

Використання не за призначенням:

Ні в якому разі не можна користуватися приладом при нижче вказаних обставинах:

• в приміщеннях з вибухонебезпечним середовищем,
• в приміщеннях з агресивним середовищем,
• в приміщеннях з високою концентрацією розчинних засобів.
• в приміщеннях з особливо високим вмістом пилу (наприклад, під час циклювання паркету),
• в безпосередній близькості від басейнів та інших об'єктів з підвищеною вологістю.

Система Venta для очищення та зволоження повітря пропонує унікальну техніку, відому в усьому світі. Очищувачі - зволожувачі повітря Venta працюють без фільтрів та цілком пігієнічні.

Сухе забруднене повітря всмоктується в прилад і спрямовується на пластинчасті барабани, які обертаються у воді. Контактна площа пластин барабанів від 1,4 до 4,2кв.м. На цих пластинах повітря промивається. Вода затримує навіть мікроскопічні частинки розміром до 10 мікронів (10/1000мм). Одночасно частина води випаровується, зволожуючи сухе повітря до оптимального рівня. Прилад немає фільтрів, які після закінчення часу забруднюються. Фільтром в приладах Venta виступає звичайна вода, щодня свіжа й рік у рік працююча з однаково високою ефективністю з очищення та зволоження повітря.

КОМПЛЕКТАЦІЯ УПАКОВКИ

1 x прилад очищення та зволоження повітря
1 × флакон гігієнічного засобу 50 мл (вистачає на 2 тижні)
1 × правила користування

ОПИС ПРИЛАДУ

Верхня частина приладу Пакувальний картон Пластинчастий барабан Пакувальний картон Нижня частина приладу

ПАНЕЛЬ КЕРУВАННЯ

1 2 3 4 5 ● 1 2 3 ▼

1 Кнопка ВКЛ / ВИМК
2 Індикаторне табло ВКЛ / ВИМК Тривале світіння: ВКЛ Світіння відсутне: ВИМК Блимання: несправність (див. Усунення несправностей)

3 Індикація рівня режиму роботи вентилятора 1 - 2 (у LW 15) 1 - 2 - 3 (у LW 25/45)

4 Індикація автоматичного вимкнення (див. Автоматичне вимкнення)

5 Клавіша вибору рівня режиму роботи вентилятора 1 - 2 (у LW 15) 1 - 2 - 3 (у LW 25/45)

Будь ласка, вийміть пробний флакон гігієнічного засобу з пінопласту!

Малюнок 1: Зніміть верхню частину приладу. Видаліть з верхньої частини пакувальний картон. Вийміть пластинчастий барабан. Видаліть з нижньої частини пакувальний картон.

ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

• Поставте прилад для чистки і зволожування повітря на рівну та суху площину з відстанню до стіни або інших предметів не менше як 50см.
  • Перевірте, чи не пошкоджений штепсельний блок живлення або провід.

Малюнок 2: Зніміть верхню частину приладу. Наповніть нижню частину приладу водою. У жодному разі не наповнюйте прилад із насадженою верхньою частиною. Максимальна висота заповнення водою: дивись відмітку на нижній частині (прибл. 5см нижче краю ванночки). Додати всю упаковку гігієнічного засобу (пробний флакон 50мл). Знову вкладіть пластинчастий барабан.

Малюнок 3: Насадіть верхню частину. Підключіть прилад до електромережі. Увімкніть прилад за допомогою кнопки 1 – індикаторне табло 2 світиться. Оберіть бажаний рівень вентилятора 1 - 2 (у LW 15) 1 - 2 - 3 (у LW 25/45) за допомогою клавіші вибору 5.

ОБСЛУГОВУВАННЯ ПРИЛАДУ

ВИТЯГУЙТЕ ВИЛКУ З РОЗЕТКИ ПІД ЧАС ВСІХ РОБІТ З ОЧИЩЕННЯ ТА ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ!

ЩОДНЯ

Вимкніть прилад за допомогою кнопки 1, витягніть вилку з розетки. Зніміть верхню частину, наповніть нижню частину свіжкою водою. Насадіть верхню частину. Увімкніть прилад за допомогою кнопки 1.

КОЖНІ 10 - 14 ДНІВ

Малюнок 4: Вимкніть прилад та витягніть вилку з розетки. Злийте забруднену воду. Нижню частину приладу почистіть щіткою й промийте водою. Також промийте водою пластинчасті барабани. Знову заповніть водою нижню частину приладу. Додайте гігієнічну добавку Venta. Дозування: дивіться дозувальну шкалу на звороті флакона.

Будь ласка, зверніть увагу на автоматичне відключення! Як тільки Ви знімаєте верхню частину приладу, прилад автоматично відключається. Усі нальоти на нижній частині та на валиках нижньої частини (білі, зелено-жовті чи бурі нашарування) НІЯК не впливають на роботу мийки повітря Venta. Додавання гігієнічної добавки VENTA забезпечує бездоганну гігієнічну експлуатацію.

Дозування для моделей

LW 15 = дозування для LW 14, LW 25 = дозування для LW 24, LW 45 = дозування для LW 44. Дивіться на звороті флакона.

ОДИН РАЗ В ПІВРОКУ

Ми рекомендуємо Вам щорічно проводити комплексну очистку приладу з використанням спеціального очищувача Venta. Він спеціально розроблений для пластмаси Venta та не роз'їдає її. Будь ласка, зверніть увагу на інструкцію із застосування на флаконі.

Малюнок 5: Вимкніть прилад та витягніть вилку з розетки. Надавіть на блокувальну кнопку, щоб відкрити верхню частину приладу (напрямок дивись на стрілці).

Малюнок 6: При відкритті верхньої частини, будь ласка, обов'язково дотримуй-тесь послідовності: спочатку легким натисканням розкрийте обидві бічні поверхні 1 + 2 , та після цього обидва два ребристих крила 3 + 4 .

Малюнок 7: Від'єднайте вилку мережевого кабелю від моторного блоку двигуна 1. Вийміть двигун з верхньої частини приладу рухом вгору 2. Витягніть мережевий кабель з тримача 3 і потім витягніть його через відкритий кабельний клапан вниз 4.

• Не розбирайте моторний блок з двигуном, не занурюйте його у воду і не допускайте його намокання!
• Моторний блок, лопаті вентилятора і привід протирайте тільки сухою ганчіркою!
• Розібрану верхню частину (каркас) можна промити під струменем води.
• Перед складанням верхньої частини прослідкуйте, щоб вона була абсолютно сухою!

Малюнок 8: Двигун вставте у верхню частину в правильному напрямку 1. Витягніть вилку мережевого кабелю знизу через отвір 2 у верхній частині вгору та вставте в моторний блок двигуна до клацання 3. Мережевий кабель зафіксуйте в тримачі 4.

Малюнок 9: Для складання верхньої частини приладу дотримуйтесь наступної послідовністі: зовнішні краї блокувальних кнопок повинні бути підняті вгору. З'єднайте два ребристих крила 1 + 2, піднявши їх вгору, і зафіксуйте, опустивши вниз зовнішні краї блокувальних кнопок (див. малюнок). Потім підніміть вгору і захлопніть обидві бічні поверхні 3 + 4.

ТЕХНІЧНІ ДАНІ

НАЙМЕНУВАННЯ ТОВАРУ LW 15 LW 25 LW 45
для приміщень* до 25 м2 до 40 м2 до 55м2
Мережева напруга	100-240 В/50-60 Гц	100-240В/50-60 Гц	100-240В/50-60 Гц
Контактна площа пластин	1,4м2	2,1м2	4,2 м2
Кількість швидкостей обертання пластинчастих барабанів	2	3	3
Рівень шуму	22/32 АДб	24/34/44 АДб	24/35/45 АДб
Розміри	26×28×31см	30×30×33см	45×30×33см
Вага	Близько 3 кг	Близько 3,8 кг	Близько 5,8 кг
Споживана потужність (Рівень 1 - 2 - 3)	Близько 3 - 4Вт	Близько 3 - 5 - 8Вт	Близько 3 - 5 - 8Вт
Об'єм води, що заливається	5л	7л	10л
Гарантія	10 років	10 років	10 років

* розрахований у відношенні до висоти приміщення макс. 2,5м

ГАРАНТИЯ

Компанія Venta-Luftwäscher GmbH надає гарантію 10 років на складові частини і робочі елементи мийки повітря. Гарантійне обслуговування товару, придбаного в ЄС, здійснюється в будь-якій з країн Європейського Союзу. При придбанні товару в іншій країні, гарантійне обслуговування даного товару здійснюється тільки на території цієї країни. Гарантійним документом є документ що підтверджує придбання товару.

АВТОМАТИЧНЕ ВИМКНЕННЯ

Прилад має функцію автоматичного вимкнення, яка сигналізується за допомогою індикації 4.

Прилад вимикається автоматично, якщо:	Що робити
В нижній частині за- мало води.	Вимкніть прилад, витягніть вилку з розетки, заповніть водою та знову запустіть прилад за допомогою кнопки1. Див. також «Технічне обслуговування приладу».
Верхня частина при- ладу відчинена.	Знову зачиніть верхню частину приладу шляхом натискання на зовнішні кінці фіксаторів. Вимкніть прилад за допомогою кнопки1та знову увімкніть.
Верхня частина не розміщується на ниж- ній частині, або сидить на неї невірно.	Надіньте верхню частину на нижню частину. Вимкніть прилад за допомогою кнопки1та знову увімкніть.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

Проблема Можлива причина Що робити
Прилад не функціонує	1. Штепсельний блок живлення не вставлений.2. Вилка мережевого кабелю не вставлена в двигун і не увійшла в борозенки.	1. Підключіть вилку до розетки, увімкніть прилад за допомогою кнопки 1.2. Вставте вилку мережевого кабелю в двигун так, щоб вона увійшла в борозенки.
Індикаторне табло 2 блимає	Несправність двигуна/ коробки передач	Зв'яжіться, будь ласка, зі службою клієнтського обслуговування Тел. [phone]
