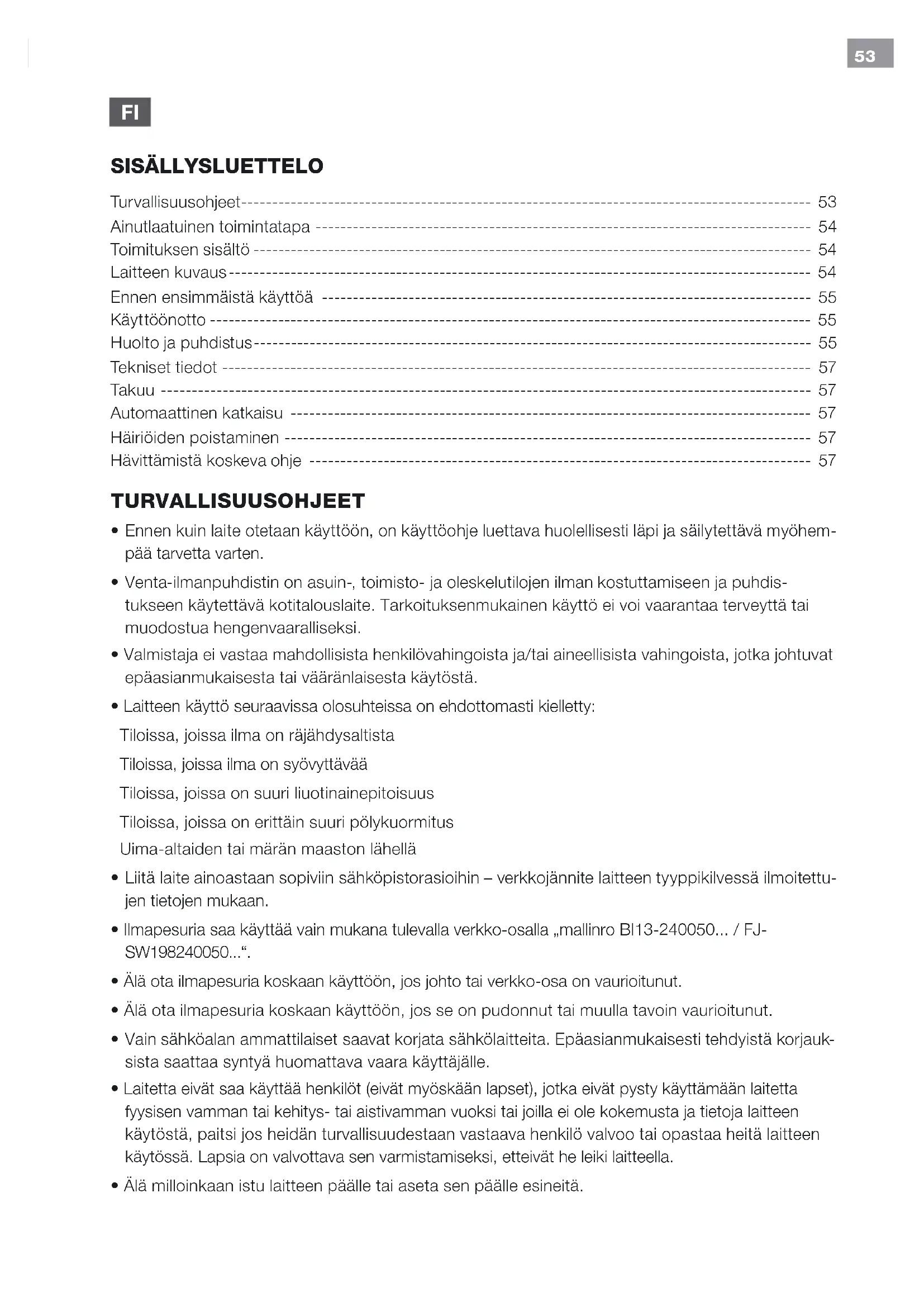

KÄYTTÖOHJE LW15 Maginon

Turvallisuusohjeet---- 53

Ainutlaatuinen toimintatapa 54

Toimituksen sisältö 54

Laitteen kuvaus 54

Ennen ensimmäistä käyttöä 55

Käyttöönotto 55

Huolto ja puhdistus---- 55

Tekniset tiedot 57

Takuu 57

Automaattinen katkaisu 57

Häiriöiden poistaminen 57

Hävittämistä koskeva ohje 57

TURVALLISUUSOHJEET

• Ennen kuin laite otetaan käyttöön, on käyttöohje luettava huolellisesti läpi ja säilytettävä myöhempää tarvetta varten.
• Venta-ilmanpuhdistin on asuin-, toimisto- ja oleskelutilojen ilman kostuttamiseen ja puhdistukseen käytettävä kotitalouslaite. Tarkoituksenmukainen käyttö ei voi vaarantaa terveyttä tai muodostua hengenvaaralliseksi.
• Valmistaja ei vastaa mahdollisista henkilövahingoista ja/tai aineellisista vahingoista, jotka johtuvat epäasianmukaisesta tai vääränlaisesta käytöstä.
• Laitteen käyttö seuraavissa olosuhteissa on ehdottomasti kielletty:

Tiloissa, joissa ilma on räjähdysaltista

Tiloissa, joissa ilma on syövyttävää

Tiloissa, joissa on suuri liuotinainepitoisuus

Tiloissa, joissa on erittäin suuri pölykuormitus

Uima-altaiden tai märän maaston lähellä

• Liitä laite ainoastaan sopiviin sähköpistorasioihin – verkkojännite laitteen tyyppikilvessä ilmoitettujen tietojen mukaan.
• Ilmapesuria saa käyttää vain mukana tulevalla verkko-osalla „mallinro BI13-240050... / FJ-SW198240050...“.
• Älä ota ilmapesuria koskaan käyttöön, jos johto tai verkko-osa on vaurioitunut.
• Älä ota ilmapesuria koskaan käyttöön, jos se on pudonnut tai muulla tavoin vaurioitunut.
• Vain sähköalan ammattilaiset saavat korjata sähkölaitteita. Epäasianmukaisesti tehdyistä korjauksista saattaa syntyä huomattava vaara käyttäjälle.
• Laitetta eivät saa käyttää henkilöt (eivät myöskään lapset), jotka eivät pysty käyttämään laitetta fyysisen vamman tai kehitys- tai aistivamman vuoksi tai joilla ei ole kokemusta ja tietoja laitteen käytöstä, paitsi jos heidän turvallisuudestaan vastaava henkilö valvoo tai opastaa heitä laitteen käytössä. Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteella.

• Älä milloinkaan istu laitteen päälle tai aseta sen päälle esineitä.

• Älä työnnä laitteeseen vieraita esineitä.

• Älä milloinkaan upota laitteen yläosaa veteen tai muihin nesteisiin.
• Älä vedä verkko-osaa johdosta tai märin käsin pistorasiasta.
• Aina ennen puhdistus- tai huoltotoimenpiteitä sekä laitteen paikkaa vaihdettaessa tai sitä kuljetettaessa irrota verkko-osa pistorasiasta.
• Ilmanpuhdistimen saa ottaa käyttöön vain täydellisesti koottuna.
• Aseta ilmanpuhdistin vain tasaiselle ja kuivalle pinnalle.
• Jätä laitteen ja esineiden tai seinän väliin vähintään 50 cm.
• Sijoita laite niin, ettei sitä voi vahingossa kaataa ja ettei kukaan voi kompastua laitteeseen tai sen johtoon.
• Lisää veteen ainoastaan alkuperäisiä Venta-lisääaineita. Vieraiden lisääaineiden aiheuttamista vahingoista ei Venta-Luftwäscher GmbH vastaa.
• Irrota verkko-osa pistorasiasta, jos et tarvitse laitetta.

HYVÄ ASIAKAS,

Ventan ilmanpesujärjestelmän teknikka on ainutlaatuinen maailmassa.

Venta-ilmanpesuri ei tarvitse suodatinmattoja ja on siitä syystä erittäin hygieeninen.

AINUTLAATUINEN TOIMINTAPERIAATE:

Huono, kuiva ilma johdetaan laitteeseen. Pyörivät levypinot, joiden pinta-ala on pienestä tilasta huolimatta 4,2m², huolehtivat siitä, että kuiva ilma imee kosteutta ja haihtumaan pääsee puhdas vesi. Vesi sitoo jopa 10μm (10/1000mm) kokoiset pöly- ja muut hiukkaset. Laitteessa ei tarvita suodattimia, jotka likaantuvat ajan mittaan. Ventan suodattimena toimii vesi: joka päivä uusi ja raikas, puhdistus-/kosteutusteholtaan vuodesta toiseen yhtä hyvä.

TOIMITUKS EN SISÄLTÖ

1 × ilmanpesuri
1 × näytepakkausta hygienia-ainetta 50ml (yksi pakkaus riittää 2 viikoksi)
1 × käyttöohje

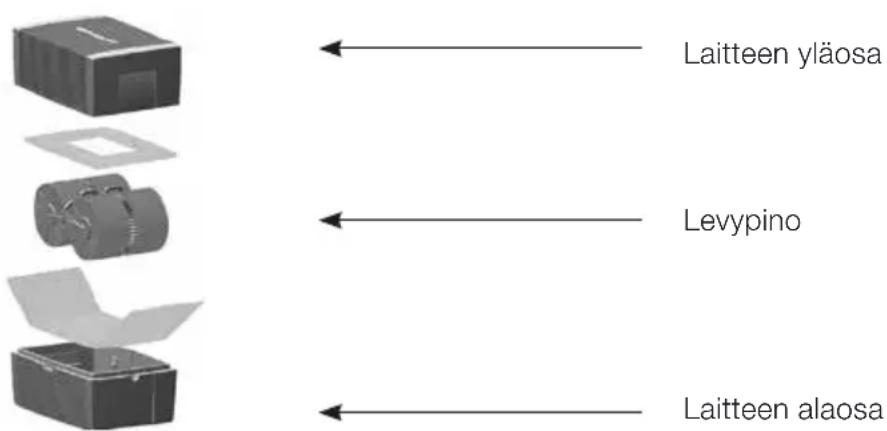

LAITTEEN KUVAUS

Laitteen yläosa Levypino Laitteen alaosa

KÄYTTÖTAULU

1 2 3 4 5 ● 1 2 3 ▼

1 Painike PÄÄLLÄ / POIS
2 Käyttötilan näyttö PÄÄLLÄ / POIS
Palaa keskeytyksettä: PÄÄLLÄ
Ei valoa: POIS
Vilkkuu: Häiriö
(katso Häiriöiden poistaminen)
3 Tuuletintehon näyttö: 1 - 2 (malleissa LW 15), 1 - 2 - 3 (malleissa LW 25/45)
4 Automaattisen katkaisun näyttö
(katso Automaattinen katkaisu)
5 Tuuletintehon valintapainike: 1 - 2 (malleissa LW 15), 1 - 2 - 3 (malleissa LW 25/45)

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

Ota näytepakkaus ulos solupolystyreenistä!

Kuva 1: Poista laitteen yläosa. Poista kuljetussuoja yläosasta. Ota levypino ulos. Poista kuljetus-suoja alaosasta.

KÄYTTÖÖNOTTO

• Sijoita ilmanpuhdistin tasaiselle, kuivalle pinnalle jättäen sen ja seinän tai esineiden väliin tilaa vähintään 50cm.
• Tarkasta, että verkko-osa ja johto ovat ehjiä.

Kuva 2: Irrota laitteen kansiosa. Täytä vettä laitteen alaosaan. Laitetta ei saa koskaan täyttää kansiosan ollessa paikoillaan! Maksimitäyttökorkeus: katso alaosassa olevaa merkkiä (n. 5cm altaanreunan alapuolelle). Lisää veteen Venta-hygienia-aineen koko sisältö (näytepullo 50ml). Aseta levypino jälleen sisään.

Kuva 3: Aseta yläosa paikoilleen. Liitä laite virtaverkoon. Kytke laite päälle painikkeesta 1 – Käyttötilan näytössä 2 palaa valo. Valitse haluamasi tuuletinteho valintapainikkeesta: 1 - 2 (malleissa LW 15), 1 - 2 - 3 (malleissa LW 25/45) 5.

HUOLTO JA PUHDISTUS

ENNEN PUHDISTUSTA JA HUOLTOTOIMENPITEITÄ IRROTA AINA VERKKO-OSA PISTORASIASTA!

PÄIVITTÄIN

Kytke laite pois päältä painikkeesta 1, irrota verkko-osa pistorasiasta. Poista yläosa, täytä raikasta vettä alaosaan. Aseta yläosa paikoilleen. Kytke laite päälle painikkeesta 1.

10-14 PÄIVÄN VÄLEIN

Kuva 4: Kytke laite pois päältä ja irrota verkko-osa pistorasiasta. Kaada likainen vesi pois. Harjaa sakka alaosasta ja huuhtele se pois. Huuhtele levypino vedellä. Täytä laitteen alaosa uudestaan vedellä. Lisää Venta-hygienia-ainetta. Annostelu: katso pullon kyljessä olevaa asteikkoa.

Ota huomioon, että laite kytkeytyy automaattisesti päältä! Heti kun yläosa irrotetaan, laite kytkeytyy pois päältä. Laitteen alaosaan ja levyihin kertynyt sakka (valkoiset ja vihreänkeltaiset tai ruskehtavat saostumat) El haittaa Venta –ilmanpuhdistimen toimivuutta. Lisäämällä Venta –hygieenistä lisäainetta varmistetaan laitteen hygieeninen käyttö.

Annostelu

malleille LW 15 = Annostelu malleille LW 14, LW 25 = Annostelu malleille LW 24, LW 45 = Annostelu malleille LW 44. Katso pullon kylki

PUOLIVUOSITTAIN

Suosittelemme vuosittaista yleispuhdistusta Venta-puhdistusaineella. Se on kehitetty erityisesti Ventan käyttämää muovia varten eikä syövytä tätä. Lue pullossa oleva käyttöohje ennen käyttöä.

LAITTEEN YLÄOSAN PUHDISTUS

Kuva 5: Kytke laite pois päältä ja irrota verkko-osa pistorasiasta. Paina lukituspainikkeita (katso nuolia) avataksesi laitteen yläosan.

Kuva 6: Noudata ehdottomasti oikeaa järjestystä yläosaa avatessasi: käännä ensin molemmat sivuosat 1 + 2 pois kevyellä painalluksella, ja sen jälkeen molemmat uralliset siivet 3 + 4 ulospäin.

Kuva 7: Irrota verkkojohdon pistoke käyttöyksiköstä 1. Nosta käyttöyksikkö ylöspäin pois 2. Ota verkkojohto pois pidikkeestä 3 ja vedä se ulos yläosan aukon läpi alaspäin 4.

• Vedä aina puhdistaessasi tai huoltaessasi laitetta pistoke irti!
• Älä pura käyttöyksikköä tai verkko-osaa, älä kasta sitä veteen äläkä anna sen joutua kosketuksiin nesteiden kanssa!
• Käyttöyksikkö, tuulettimen siipi ja vaihteisto voidaan puhdistaa kuivalla rievulla!
• Purettu yläosa voidaan pestä juoksevan veden alla.
• Puretun yläosan täytyy olla täysin kuiva ennen kuin se asennetaan takaisin paikalleen!!!

Kuva 8: Aseta käyttöyksikkö oikein päin yläosaan 1. Vedä verkkojohdon pistoke alhaalta ylöspäin yläosan aukon läpi 2 ja työnnä käyttöyksikköön, kunnes se lukittuu 3. Kiinnitä verkkojohto pidikkeeseen 4.

Kuva 9: Noudata ehdottomasti oikeaa järjestystä laitteen yläosaa sulkiessasi: Lukituspainikkeiden uloimmat päät on oltava asetettu ylöspäin. Käännä molemmat uralliset siivet 1 + 2 ylös ja lukitse lukituspainikkeilla. Paina samalla lukituspainikkeiden uloimpia päitä (katso ympyrä). Käännä lopuksi molemmat sivuosat 3 + 4 ylös ja lukitse ne.

TEKNISET TIEDOT

TUOTENIMI: LW 15 LW 25 LW 45

Huonekoko*	enint. 25m2	enint. 40m2	enint. 55m2
Verkkojännite	100-240V/50-60 Hz	100-240V/50-60 Hz	100-240V/50-60 Hz
Levypinta	1,4m2	2,1m2	4,2m2
Kierrosluku	2	3	3
Äänen voimakkuus	22/32 dBA	24/34/44 dBA	24/35/45 dBA
Mitat	26×28×31cm	30×30×33cm	45×30×33cm
Paino	n. 3 kg	n. 3,8 kg	n. 5,8 kg
Moottorin teho (Aste 1 - 2 - 3)	n. 3 - 4W	n. 3 - 5 - 8W	n. 3 - 5 - 8W
Vesimäärä	5l	7l	10l
Takuuaika	2 v.	2 v.	2 v.

Äärimmäisen alhainen virrankulutus

* huoneen korkeuden ollessa enintään 2,5 m

TAKUU

Venta-Luftwäscher GmbH myöntää kahden vuoden takuun viallisille osille ja korvaa työkulut. Takuu on voimassa Euroopan unionin jäsenmaissa. Kaikissa muissa maissa takuu on voimassa vain siinä maassa, josta laite on ostettu. Takuulapuksi riittää ostokuitti.

AUTOMAATTINEN KATKAISU

Laitteessa on automaattinen katkaisu, mistä ilmoitetaan näytöllä 4.

Laite katkaisee automaattisesti, kun:	Mitä tehdä
Laitteen alaosassa on liian vähän vettä.	Kytke laite pois päältä ja irrota verkko-osa pistorasiasta.Lisää vettä ja ota käyttöön jälleen painikkeesta 1 Katso myös „Huolto ja puhdistus“, „Päivittäin“
Laitteen yläosa avataan.	Sulje laitteen yläosa painamalla lukituspainikkeiden uloimmista päistä.Kytke laite pois päältä ja jälleen päälle painikkeesta 1 .
Yläosa on huonosti alaosan päällä tai ei ole lainkaan paikoillaan.	Aseta yläosa alaosan päälle. Kytke laite pois päältä ja jälleen päälle painikkeesta 1 .

HÄIRIÖIDEN POISTAMINEN

Ongelma Mahdollinen syy Mitä tehdä
Laite ei toimi 1. Verkko-osa ei ole kytketty2. Verkkojohdon pistoke ei ole käyt-töyksikköön työnnettynä ja lukittuna.		1. Liitä verkko-osa pistorasiaan, kytke laite päälle painikkeesta 1.2. Työnnä verkkojohdon pistoke käyttöyksikköön, kunnes se lukittuu.
Käyttötilannäytön 2 valovilkkuu.	Moottorin/vaihteiston vikatoiminto Ota yhteyttä asiakaspalveluunPuh. +49 – 751 – 5008 88

HÄVITTÄMISTÄ KOSKEVA OHJE

Koskee vain EU-maita: Uusia ja vanhoja sähkölaitteita ei saa panna tavalliseen jätekeräykseen. Käytä paikkakunnalla käytettävissä olevia palautus- ja keräysjärjestelmiä. Näin tuet ympäristönsuojelua ja edistät ihmisten terveyttä.
