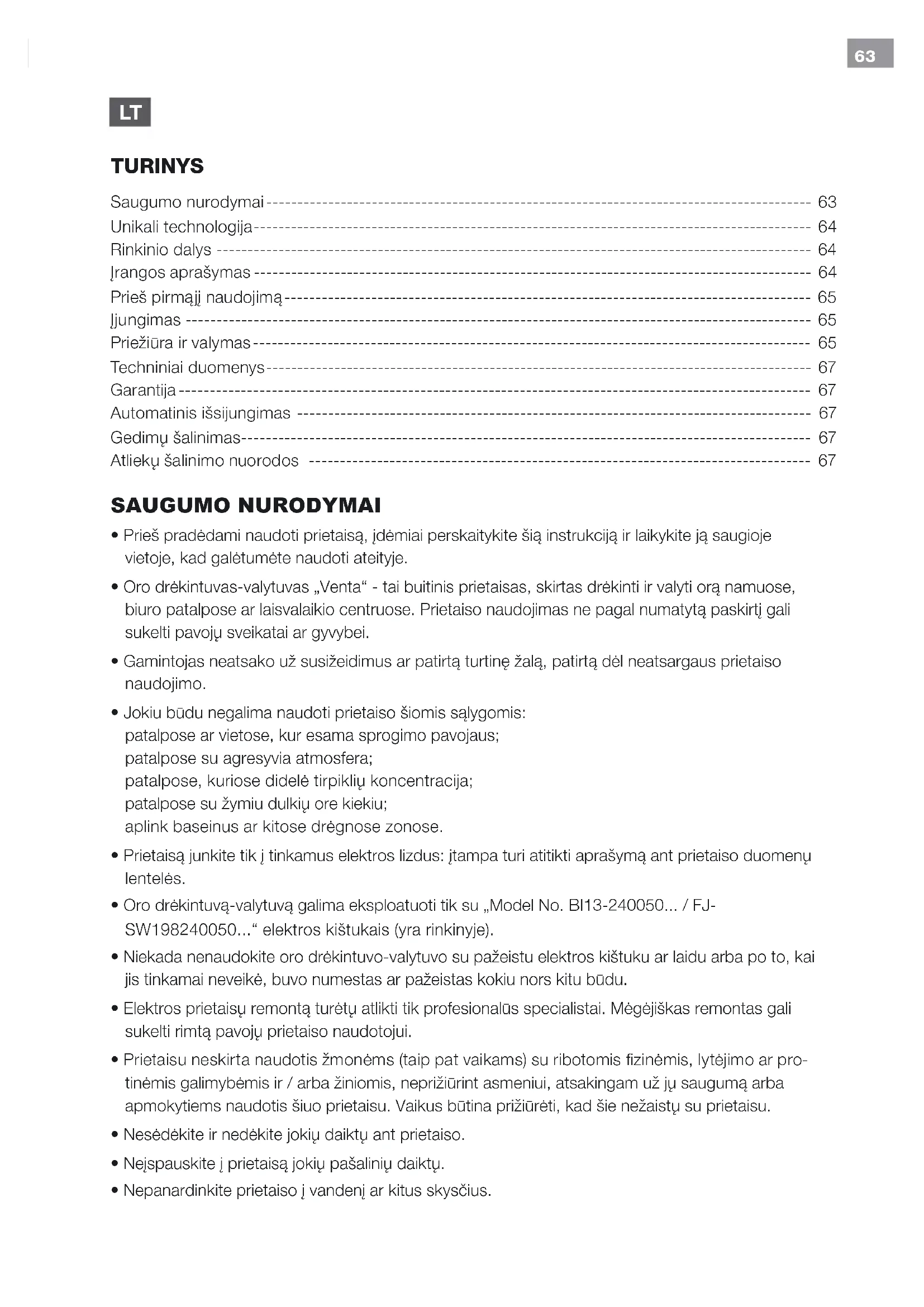

NAUDOJIMO INSTRUKCIJA LW15 Maginon

Irangos aprašymas 64

Prieš pirmajj naudojima 65

ljungimas 65

Priežiūra ir valymas 65

Techniniai duomenys 67

Garantija 67

Automatinis išsijungimas 67

Gedimų šalinimas---- 67

Atlieku šalinimo nuorodos 67

SAUGUMO NURODYMAI

• Prieš pradėdami naudoti prietaisą, jdėmiai perskaitykite šią instrukciją ir laikykite ją saugioje vietoje, kad galėtumėte naudoti ateityje.
• Oro drėkintuvas-valytuvas „Venta“ - tai buitinis prietaisas, skirtas drėkinti ir valyti orą namuose, biuro patalpose ar laisvalaikio centruose. Prietaiso naudojimas ne pagal numatytą paskirtį gali sukelti pavojų sveikatai ar gyvybei.
• Gamintojas neatsako už susižeidimus ar patirtą turtinę žalą, patirtą dėl neatsargaus prietaiso naudojimo.
• Jokiu būdu negalima naudoti prietaiso šiomis sąlygomis: patalpose ar vietose, kur esama sprogimo pavjoaus; patalpose su agresyvia atmosfera; patalpose, kuriose didelė tirpiklių koncentracija; patalpose su žymiu dulkių ore kiekiu; aplink baseinus ar kitose drėgnose zonose.
• Prietaisą junkite tik i tinkamus elektros lizdus: jtampa turi atitikti aprašymą ant prietaiso duomenų lentelės.
• Oro drėkintuvą-valytuvą galima eksploatuoti tik su „Model No. BI13-240050... / FJ-SW198240050...“ elektros kištukais (yra rinkinyje).
• Niekada nenaudokite oro drėkintuvo-valytuvo su pažeistu elektros kištuku ar laidu arba po to, kai jis tinkamai neveikė, buvo numestas ar pažeistas kokiu nors kitu būdu.
• Elektros prietaisų remontą turėtų atlikti tik profesionalūs specialistai. Mėgėjiškas remontas gali sukelti rimtą pavojų prietaiso naudotojui.
• Prietaisu neskirta naudotis žmonėms (taip pat vaikams) su ribotomis fizinėmis, lytėjimo ar protinėmis galimybėmis ir / arba žiniomis, neprižiūrint asmeniui, atsakingam už jų saugumą arba apmokytiems naudotis šiuo prietaisu. Vaikus būtina prižiūrėti, kad šie nežaistų su prietaisu.
• Nesėdėkite ir nedėkite jokių daiktų ant prietaiso.
• Nejspauskite i prietaisą jokių pašalinių daiktų.

• Nepanardinkite prietaiso j vandenj ar kitus skysčius.

• Niekada neišjunkite prietaiso, tempdami už laido arba ištraukdami elektros kištuką drėgnomis rankomis.

• Kai prietaiso nenaudojate, išjunkite.
• Prieš valant, taisant ar perkeliant prietaisą, pirmiausia būtina ji išjungti iš elektros lizdo.
• Oro drėkintuvą-valytuvą galima naudoti tik pilnai surinktą.
• Oro drėkintuvą-valytuvą statykite ant stabilaus, plokščio ir sauso paviršiaus.
• Pasirūpinkite, kad prietaisas būtų pastatytas mažiausiai 50 cm atstumu nuo kitų daiktų, pvz. baldų ar sienų.
• Prietaisą statykite tokioje vietoje, kad jo niekas nenumestų, neužkliūtų už jo arba laido.
• Naudokite tik originalius „Venta“ priedus vandeniui. „Venta-Luftwäscher“ GmbH neprisiima atsakomybės už žalą, kurią gali sukelti kitokių priedų naudojimas.

MIELAS PIRKĖJAU

„Venta“ oro drėkinimo-valymo sistema siūlo visame pasaulyje unikalią technologija. „Venta“ oro drėkintuvas-valytuvas sukonstruotas be filtro medžiagos ir yra itin higieniškas.

UNIKALI TECHNOLOGIJA:

Prastos kokybės, sausas oras patenka į prietaisą. Besisukančių diskų eilės, kurių paviršiaus plotas sudaro iki 4,2 m2 užtikrina, užimdamos kaip įmanoma mažiau vietos, kad sausas oras įgertų drėgmę, todėl švarus vanduo gali garuoti. Iki 10 μm (10/1000 mm) dydžio purvo dalelės sulaikomos vandenyje. Prietaise nėra jokių filtrų, kurie bėgant laikui užteršiami. „Venta“ filtru tampa vanduo. Kasdien jis būna naujas bei švarus ir metai iš metų užtikrina pastovų kokybišką valymą bei drėkinimą.

RINKINIO DALYS

1 × Oro drėkintuvas-valytuvas
1 × Higieninės priemonės mėginys 50 ml (užtenka 2 savaites)
1 × Naudojimo instrukcija

IRANGOS APRAŠYMAS

1 Jjungimo / Išjungimo mygtukas
2 Jjungimo / Išjungimo indikatorius Indikatorius šviečia nepertraukiamai: IJUNGTA
Indikatorius nešviečia: IŠJUNGTA Indikatorius mirkčioja: Gedimas (žr. „Gedimų šalinimas“)
3 Ventiliatoriaus padèties rodymas 1-2 (LW 15), 1-2-3 (LW 25/45)
4 Automatinio išsijungimo rodymas (žr. „Automatinis išsijungimas“)
5 Ventiliatoriaus padėties nustatymo mygtukas 1-2 (LW 15), 1-2-3 (LW 25/45)

Išimkite polistireno jpakavima.

1 pav.: Nuimkite viršutinį korpusą. Nuimkite apsaugą transportavimui nuo viršutinio korpuso. Išim-kite diskų eilę. Nuimkite apsaugą transportavimui nuo apatinio korpuso.

IJUNGIMAS

• Pastatykite oro drėkintuvą-valytuvą ant sauso ir lygaus paviršiaus mažiausiai 50 cm atstumu nuo sienų, baldų ar kitokių daiktų.
• Patikrinkite, ar elektros kištukas ar laidas néra nepažeisti.

2 pav.: Nuimkite viršutinį korpusą. Pripilkite vandens į apatinį korpusą. niekada nepilkite vandens į prietaisą su uždėta viršutine dalimi! Pripildymo lygis: Stebėkite žymą ant apatinio korpuso (apie 5 cm. žemiau briaunos). Supilkite visą buteliuką higieninės priemonės „Venta“ (50 ml mėginį). Vėl įstatykite diskų eilę.

3 pav.: Uždékite viršutinį korpusą. Jjunkite prietaisą i elektros maitinimo tinklą. Prietaisą jjunkite mygtuku 1 - jjungimo indikatorius 2 užsidegs. Ventiliatoriaus padėties nustatymo mygtuku 5 parinkite norimą režima 1 - 2 (LW15), 1 - 2 - 3 (LW 25/45).

PRIEŽIŪRA IR VALYMAS

PRIEŠ ATLIKDAMI PRIEŽIŪROS IR VALYMO DARBUS, IŠTRAUKITE ELEKTROS KIŠTUKA!

KASDIEN

Prietaisą išjunkite mygtuku 1 ir ištraukite kištuką iš elektros tinklo. Nuimkite viršutinį korpusą ir pripilkite švaraus vandens į apatinį korpusą. Uždėkite viršutinį dangtį. Mygtuku 1 jjunkite prietaisą.

KAS 10-14 DIENU

4 pav.: Išjunkite prietaisą ir ištraukite elektros kištuką. Išpilkite užterštą vandenį. Iššveiskite nuosėdas apatiniame korpuse ir išskalaukite. Nuskalaukite diskų eiles vandeniu. Pripilkite vandens į apatinį korpusą Ipilkite „Venta“ higieninės priemonės. Dozavimas pažymėtas ant buteliuko.

Nuosėdos (baltos, žaliai gelsvos ar rusvos) apatiniame korpuse ir ant diskų eilių NESUMAŽINA „Venta“ oro drėkintuvo-valytuvo efektyvumo. Naudojant papildomą higieninę priemonę garantuoja-mas veikimas be rūpesčių.

Dozavimas skirtingiems modeliams

LW 15 kaip ir modeliui LW 14, LW 25 kaip ir modeliui LW 24, LW 45 kaip ir modeliui LW 44. Žiūrėkite ant buteliuko.

KAS ŠEŠIS MĚNESIUS

Kas šešis mėnesius rekomenduojame atlikti generalinį valymą, naudojant „Venta“ prietaisų valiklj. Priklausomai nuo oro drėkintuvo-valytuvo užteršimo, valant gali sklisti kvapai. Tokiu atveju išvėdin-kite. „Venta“ prietaisų valiklis specialiai sukurtas taip, kad tiktų valyti „Venta“ prietaisų plastikines dalis, jų nepažeidžiant. Prašome laikytis naudojimo nurodymų ant buteliuko.

GENERALINIS VALYMAS

5 pav.: Išjunkite prietaisą ir ištraukite elektros kištuką. Norėdami atidaryti viršutinį korpusą, paspauskite fiksavimo užšovą (kaip parodyta rodyklėmis).

6 pav.: atidarant viršutinį korpusą, būtina atlikti aprašytus veiksmus iš eilės: Pirmiausia atlenkite du šonus 1 + 2 ir po to atlenkite du briaunuotus šonus 3 + 4 (lengvai paspausdami).

7 pav.: Atjunkite maitinimo laido jungtį nuo varikliuko 1. Iškelkite varikliuką 2. Atlaisvinkite maitinimo laidą nuo laikiklio 3 ir ištraukite per angą viršutiniame korpuse 4

• neardykite varikliuko ir elektros kištuko, nepanardinkite i vandenj ir neleiskite kontaktuoti su skysčiais!
• Varikliuką, sparnuotę ir krumpliaratį nuvalykite sausu audeklu!
• išmontuotą viršutinį korpusą galima nuplauti tekančio vandens srove.
• Prieš surenkant, išmontuotas viršutinis korpusas turi būti visiškai sausas!!!

8 pav.: Idėdami varikliuką j viršutinį korpusą, teisingai juos suderinkite 1. Ištraukite maitinimo laido jungtį j viršų per angą viršutiniame korpuse 2 ir įstatykite j varikliuką, kad užsifiksuotų 3. Įsprauskite maitinimo laidą į laikiklj 4.

9 pav.: nustatykite išorinius užšovo galus į viršų (kaip parodyta apskritime)! Šiuo momentu itin svarbu atlikti veiksmus šia seka: Pirmiausia užlenkite du briaunuotus šonus 1 + 2, o po to - dvi šonines dalis 3 + 4 ir užfiksuokite užšovu.

TECHNINIAI DUOMENYS

GAMINIO PAVADINIMAS LW 15 LW 25 LW 45

Patalpoms* iki 25m2iki 40m2iki 55m2
Jėjimo įtampa 100-240V/50-60Hz 100-240V/50-60Hz 100-240V/50-60Hz
Diskų paviršiaus plotas	1,4m2	2,1m2	4,2m2
Greičiai	2	3	3
Triukšmo lygis	22/32 dBA	24/34/44 dBA	24/35/45 dBA
Išmatavimai	26×28×31cm	30×30×33cm	45×30×33cm
Svoris	apie 3kg	apie 3,8kg	apie 5,8kg
Varikliuko galia (Greitis 1 - 2 - 3)	apie 3 - 4W	apie 3 - 5 - 8W	apie 3 - 5 - 8W
Vandens talpa	5 litrai	7 litrai	10 litrai
Garantija	2 metai	2 metai	2 metai

Itin mažos energijos sąnaudos

* priklausomai nuo lubų aukščio, daugiausiai 2,5 m

GARANTIJA

Dėl aukštos gaminio kokybės „Venta-Luftwäscher GmbH“ garantuoja, kad šis gaminys nesuges, jei bus tinkamai naudojamas. Ši garantija suteikiama dvejiems metams po jsigijimo datos. Jei vis dėl to aptiktumėte medžiagų ar gamybos defektų, susisiekite su „Venta“ techninio aptarnavimo komanda ar vietiniu platintoju. Galioja bendrosios „Venta“ garantijos sąlygos:

Prietaise veikia automatinio išsijungimo funkcija, kurią nurodo 4.

Irenginys išsijungs automatiškai, kai:	ka daryti
per mažas vandens kiekis apati-niame korpuse.	Išjunkite prietaisa, ištraukite elektros kištuką, jpilkite vandens ir iš naujo jjunkite prietaisa mygtuku 1 Taip pat žr. skyrių „Prie-žiūra ir valymas“, „Kasdien“
atidarytas viršutinis korpusas	Uždarykite viršutinį dangtį, spausdami išorinius užšovų galus. Jjunkite prietaisa jjungimo / išjungimo mygtuku 1.
viršutinis korpusas nepritvirtin-tas arba neteisingai uždėtas ant apatinio korpuso	Uždėkite viršutinį dangtį ant apatinės talpos. Prietaisa jjunkite ir išjunkite mygtuku 1.

GEDIMŲ ŠALINIMAS

Problema Galimos priežastys ką daryti
Prietaisas neveikia	1. Nejkištas elektros kištukas.2. Maitinimo kabelio jungtis neprijungta ir neužfiksuota prie varikliuko.	1. Jkiškite kištuką i elektros lizdą, jjunkite prietaisą mygtuku 1.2. Jstatykite maitinimo laido jungtį i varikliuką, taip, kad užsifiksuotų.
Indikatorius 2mirkčioja	Varikliuko / krumpliaračio gedimas Susisiekite su įgaliotu aptarnavimo centru.

ATLIEKŲ ŠALINIMO NUORODOS

Taikoma tik ES šalims: Senos elektros technikos negalima išmesti su buitinėmis atliekomis. Prašome atiduoti į esamas vietines surinkimo vietas. Taip prisidėsite prie aplinkos bei žmonių sveikatos saugojimo.
