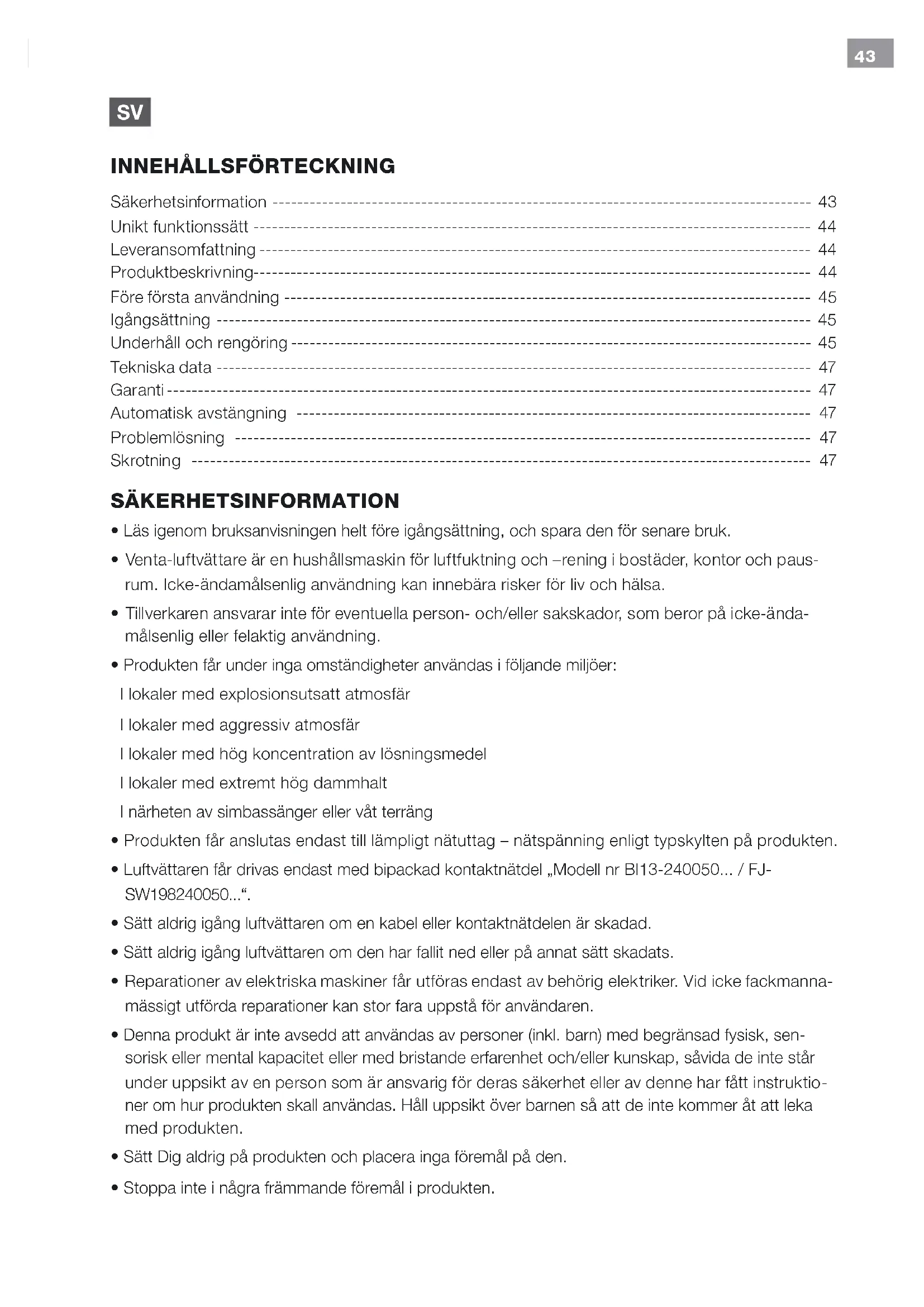

BRUKSANVISNING LW15 Maginon

Unikt funktionssätt 44

Leveransomfattning 44

Produktbeskrivning 44

Före första användning 45

Igångsättning 45

Underhåll och rengöring 45

Tekniska data 47

Garanti 47

Automatisk avstängning 47

Problemlösning 47

Skrotning 47

SÄKERHETSINFORMATION

• Läs igenom bruksanvisningen helt före igångsättning, och spara den för senare bruk.
• Venta-luftvättare är en hushållsmaskin för luftfuktning och –rening i bostäder, kontor och pausrum. Icke-ändamålsenlig användning kan innebära risker för liv och hälsa.
• Tillverkaren ansvarar inte för eventuella person- och/eller sakskador, som beror på icke-ändamålsenlig eller felaktig användning.
• Produkten får under inga omständigheter användas i följande miljöer:

I lokaler med explosionsutsatt atmosfär
I lokaler med aggressiv atmosfär
I lokaler med hög koncentration av lösningsmedel
I lokaler med extremt hög dammhalt
I närheten av simbassänger eller våt terräng

• Produkten får anslutas endast till lämpligt nätuttag – nätspänning enligt typskylten på produkten.
• Luftvättaren får drivas endast med bipackad kontaktnädel „Modell nr BI13-240050... / FJ-SW198240050...“.
• Sätt aldrig igång luftvättaren om en kabel eller kontaktnätdelen är skadad.
• Sätt aldrig igång luftvättaren om den har fallit ned eller på annat sätt skadats.
• Reparationer av elektriska maskiner får utföras endast av behörig elektriker. Vid icke fackmanna-mässigt utförda reparationer kan stor fara uppstå för användaren.
• Denna produkt är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental kapacitet eller med bristande erfarenhet och/eller kunskap, såvida de inte står under uppsikt av en person som är ansvarig för deras säkerhet eller av denne har fått instruktioner om hur produkten skall användas. Håll uppsikt över barnen så att de inte kommer åt att leka med produkten.
• Sätt Dig aldrig på produkten och placera inga föremål på den.

• Stoppa inte i några främmande föremål i produkten.

• Dra aldrig ur nätdelen ur urtaget i själva kabeln, eller med våta händer.

• Före allt rengörings- eller underhållsarbete samt vid omställning eller transport av maskinen måste kontaktnätdelen dras ut ur uttaget.
• Luftvättaren får sättas igång endast i helt monterat skick.
• Placera alltid luftrenaren på en jämn och torr yta.
• Håll ett avstånd på minst 50cm till föremål eller vägg.
• Placera produkten så att den inte kan stötas till och ramla ned, och så att ingen kan snubbla över den eller kabeln.
• Tillsätt endast original Venta-tillsatser i vattnet. För skador orsakade av andra tillsatser ikläder sig Venta-Luftwäscher GmbH inget ansvar.
• Dra ur nätdelen ur uttaget när Du inte använder maskinen.

BÄSTA KUND!

Venta lufttvättningssystem erbjuder en världsunik teknik. Venta luftvättare arbetar utan filtermattor och är därför mycket hygienisk.

UNIK FUNKTION:

Dålig, torr luft leds in i apparaten. Roterande plattstaplar med en yta på 4,2m² sörjer även på minsta yta för att den torra luften tar upp fukt och att rent vatten avdunstar. Smutspartiklar på 10μm (10/1000mm) stannar kvar i vattnet. Det finns inga filter som blir smutsiga med tiden. Som Venta-filter fungerar istället vattnet. Varje dag lika friskt och år för år med samma höga renings- och befuktnings-effekt.

LEVERANSOMFATTNING

1 × luftvättare
1 × provförpackning hygienmedel 50 ml (förpackning räcker i 2 veckor)
1 × bruksanvisning

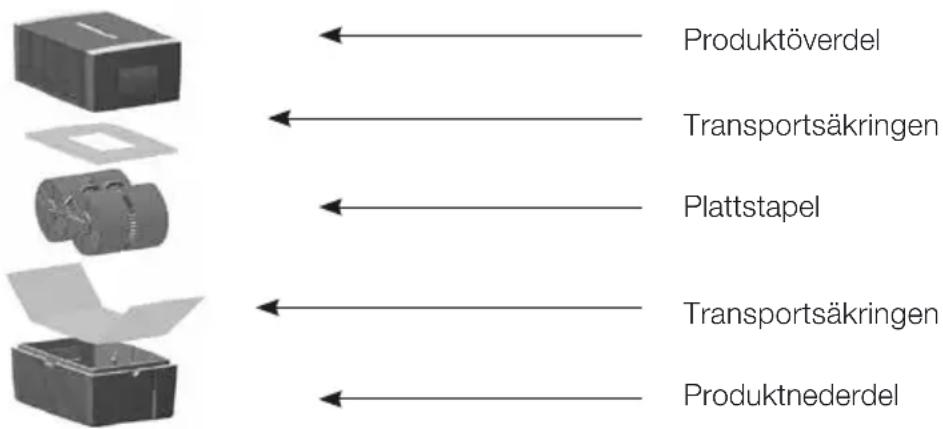

PRODUKTBESKRIVNING

Produktöverdel Transportsäkringen Plattstapel Transportsäkringen Produktnederdel

MANÖVERPANEL

1 2 3 4 5 ● 1 2 3 ▼

1 Knapp PÅ/AV
2 Driftsindikering PÅ/AV
Permanent sken: PÅ
Inget sken: AV
Blinkning: fel
(se Problemlösning)
3 Indikering fläktnivå 1 - 2 (med LW 15), 1 - 2 - 3 (med LW 25/45)
4 Indikering automatisk avstängning (se Automatisk avstängning)
5 Väljare fläktnivå 1 - 2 (med LW 15), 1 - 2 - 3 (med LW 25/45)

FÖRE FÖRSTA ANVÄNDNING

Ta ur provförpackningen ur styroporet!

Bild 1: Ta av produktöverdelen. Avlägsna transportsäkringen från överdelen. Ta ut plattstapeln. Avlägsna transportsäkringen från nederdelen.

IGÅNGSÄTTNING

• Placera Luftvättaren på en jämn, torr yta med ett avständ på minst 50cm till vägg eller föremål.
• Kontrollera att nätdelen eller kabeln är fria från skador.

Bild 2: Ta av överdelen på apparaten. Fyll på vatten i nederdelen. Apparaten får aldrig fyllas när överdelen sitter på! Max. nivå: se markering i nederdelen (ca 5 cm nedanför trägets kant). Tillsätt hela innehållet i Venta hygienmedel (provflaska 50ml). Sätt tillbaka plattstapeln.

Bild 3: Sätt på överdelen. Anslut maskinen till nätet. Koppla in den med knappen 1 – driftsindikeringen 2 lyser. Välj önskad fläktnivå 1 - 2 (med LW 15), 1 - 2 - 3 (med LW 25/45) med väljaren 5.

UNDERHÅLL OCH RENGÖRING

VID ALLT RENGÖRINGS- OCH UNDERHÅLLSARBETE MÅSTE KONTAKTNÄTDELEN DRAS UT UR UTTAGET!

VARJE DAG

Stäng av maskinen med knappen 1, dra ur kontaktnätdelen ur uttaget. Ta av överdelen, fyll på friskt vatten i nederdelen. Sätt tillbaka överdelen. Sätt igång maskinen med knappen 1.

VAR 10:E - 14:E DAG

Bild 4: Stäng av maskinen och dra ur kontaktnätdelen ur uttaget. Häll ut smutsvattnet. Borsta bort avlagringar i underdelen och spola ur den. Spola plattstapeln med vatten. Fyll på vatten i underdelen igen. Fyll på Venta-hygienmedel. Dosering: Se skalan bak på flaskan.

Observera den automatiska frånkopplingen. Så fort överdelen tas av stängs apparaten av automatiskt. Samtliga rester i nederdelen och på lamellskivorna (vita, grön-gulaktiga eller brunaktiga avlagringar) påverkar INTE funktionen för Venta-lufttvättaren. Genom att använda Venta hygieniska tillsatsmedel garanteras perfekt hygienisk användning.

Dosering för modellerna

LW 15 = Dosering för LW 14, LW 25 = Dosering för LW 24, LW 45 = Doserung för LW 44 Se flaskans baksida

VARJE HALVÅR

Vi rekommenderar att apparaten rengörs en gång om året med Venta rengöringsmedel. Detta är speciellt avsett för Ventas plastprodukter och verkar inte aggressivt på dessa. Observera bruksanvisningen på flaskan.

RENGÖRING AV MASKINENS ÖVERDEL

Bild 5: Stäng av maskinen och dra ur kontaktnätdelen ur uttaget. För att öppna överdelen: tryck på låsknapparna (se pilar).

Bild 6: Nu måste ordningsföljden ovillkorligen beaktas när överdelen öppnas: först fälls de båda sidoytorna 1 + 2 bort med ett lätt tryck, sedan fälls de båda räfflade vingarna 3 + 4 utåt.

Bild 7: Dra ur nätkabelns stickkontakt ur driftsenheten 1. Ta ur driftsenheten uppåt 2. Avlägsna nätkabeln ur hållaren och dra den nedåt 3 ut genom överdelens öppning 4.

• Drag alltid ur nätkabeln före rengörings- och servicearbeten.
• Drivenheten och kontaktnätdelen får inte demonteras, doppas i vatten eller komma i beröring med vätska.
• Rengör drivenhet, fläktblad och växel med en torr trasa.
• Den isärtagna överdelen kan rengöras i rinnande vatten.
• Den isärtagna överdelen måste vara absolut torr innan den monteras igen.

Bild 8: Sätt i drivenheten i överdelen så att sidorna passar 1. Dra stickkontakten från nätkabeln nedifrån och upp genom överdelens öppning 2 och in i driftsenheten ända tills den faller in i rasterspåret 3. Kläm fast nätkabeln i hållaren 4.

Bild 9: Nu måste ordningsföljden ovillkorligen beaktas när apparatens överdel stängs. De yttre ändarna på låstangenterna måste vara ställda uppåt. Fäll de båda räfflade vingarna 1 + 2 uppåt och stäng med låstangenterna. Tryck då på de yttre ändrarna på låstangenterna (se cirkel). Fäll sedan de båda sidoytorna 3 + 4 uppåt och snäpp fast.

TEKNISKA DATA

För rum upp till 25 m2upp till 40m2upp till 55m2
Nätspänning	100-240V/50-60Hz	100-240V/50-60Hz	100-240V/50-60Hz
Plattyta	1,4m2	2,1m2	4,2m2
Varvtalslägen	2	3	3
Ljudnivå	22/32 dBA	24/34/44 dBA	24/35/45 dBA
Mått	26×28×31cm	30×30×33cm	45×30×33cm
Vikt	ca 3,5 kg	ca 3,8kg	ca 5,8kg
Effekt (Steg 1 - 2 - 3)	ca 3 - 4 Watt	ca 3 - 5 - 8 Watt	ca 3 - 5 - 8 Watt
Påfyllningsmängd	5l	7l	10l
Garanti	2 år	2 år	2 år

Extremt låg strömförbrukning

* gällande en rumshöjd på max. 2,5m

GARANTI

Venta-Luftwäscher GmbH lämnar 2 års garanti på trasiga delar och arbetslön för Venta lufttvättare.

Garantin gäller inom Europeiska Unionen. För alla andra länder gäller garantin endast för det land där produkten har köpts. Som garantibevis gäller köpekvittot.

AUTOMATISK AVSTÄNGNING

Maskinen har en automatisk avstängning som signaleras med indikeringen 4.

Maskinen stängs av automatiskt om:	Åtgärd
Det är för litet vatten i maskinens nederdel.	Stäng av maskinen, dra ur kontaktnätdelen ur uttaget, fyll på vatten och starta igen med knappen 1. Se även „Underhåll och rengöring“, „Varje dag“
Maskinens överdel har öppnats.	Stäng överdelen genom att trycka på de yttre ändarna av låsknapparna. Stäng av maskinen och sätt igång den igen med knappen 1.
Överdelen sitter inte på nederdelen, eller sitter fel.	Placera överdelen på nederdelen. Koppla in maskinen och stäng av den igen med knappen 1.

PROBLEMLÖSNING

Problem Möjlig orsak Åtgärd
Maskinen fung-erar inte	1. Kontaktnätdelen ej isatt2. Stickkontakten från nätkabeln har inte satts in i driftsenheten och inte fallit in i rasterspåret.	Anslut kontaktnätdelen till uttaget, koppla in maski-nen med knappen 1.2. Stick in stickkontakten från eluttaget i driftsenhe-ten ända tills den faller in i rasterspår.
Driftsindikatorn 2 blinkar	Felfunktion motor/drev Kontakta kundtjänst, Tel. +49 751 - 5008 88

SKROTNING

Gäller endast för EU-länder: Elektriska och elektroniska produkter får inte slängas i hushållssoporna. Sådant avfall skall omhändertas separat och lämnas till kommunens insamlingsställe för deponerning eller för återvinning.
