사용 설명서 LW15 Maginon

• 제품을 사용 하시기 전에, 사용 설명서를 주의 깊게 읽으신 후 사용하십시오. 또한 추후 사용을 위하여 사용 설명서를 잘 보관하여 주십시오.

- 벤타 에어워셔는 집, 사무실, 여가 시설 등에서 가습과 공기 청정을 위하여 사용하는 실내용 가전 제품입니다. 본 제품의 용도 이외의 사용시 위험이 초래될 수도 있습니다.

- 부주의나 부적절한 사용에 의해 발생되는 부상이나 손실에 대하여, 제조사(공급업체)는 책임을 지지 않습니다.

- 특히, 다음과 같은 환경에서는 제품을 절대로 사용해서는 안 됩니다.

-폭발의 위험이 있는 공간 및 장소.

- 유해한 공기가 있는 공간.

-고농축 솔벤트가 있는 공간.

-공기 중에 먼지가 너무 많은 공간.

-수영장이나 기타 습기가 높은 장소 근처.

• 본 제품은 반드시 한국형 전원(220V/60Hz)에서만 사용하여야 합니다.
• 본 제품은 반드시 동봉된 전원 플러그 “모델 No. BI13-240050... / FJ-SW198240050...”만으로 사용해야 합니다.
• 손상된 플러그나 손상된 전선이 부착된 제품은 절대로 사용하지 마십시오.
  그렇지 않을 경우, 제품이 작동하지 않거나 기타 다른 문제나 손상이 발생될 수 있습니다.

- 전기 제품의 수리는 반드시 전문가에게 의뢰하셔야 합니다. 비전문가가 수리할 경우, 매우 심각한 위험이 초래될 수도 있습니다.

- 신체적, 감각적, 정신적으로 불편한 분들이나 제품에 대한 지식이 부족한 분들(어린이 포함)의 제품 사용을 권장하지 않습니다. 만약 사용시에는, 보호자의 직접적인 관리하에서 제품을 사용하게하거나 제품 사용에 대한 교육을 받도록 하십시오. 특히 어린이에게는 제품을 장난감으로 취급하지 않도록 관리하여 주십시오.

- 제품 위에 앉거나 물건을 올려 두지 마십시오.

• 제품 내부에 어떤 이물질도 넣지 마십시오.
• 전기적 장치가 포함된 제품 상부판을 물이나 기타 다른 액체류에 담그지 마십시오.
• 제품의 전원 코드을 잡아 당겨서 뽑거나 젖은 손으로 뽑지 마십시오.
• 제품을 사용하지 않을 때에는 전원 코드를 뽑아 두십시오.
• 제품을 청소하거나, 수리하거나, 위치를 옮길 때에는 반드시 플러그에서 전원 코드를 뽑으십시오.
• 반드시 제품이 완전히 설치된 이후에 사용 하십시오.
• 제품을 평평하고 습기가 없는 장소에 설치 하십시오.
• 제품이 가구나 벽과 같은 물체로부터 최소 50cm 가량 떨어지도록 설치 하십시오.
• 제품이 넘어지지 않고, 사람들의 통행을 방해하지 않는 곳에 설치 하십시오.
• 벤타에서 제공하는 전용 첨가제만을 사용하십시오 !!!

Venta-Luftwascher GmbH는 다른 첨가제 사용으로 발생될 수 있는 위험에 대해 책임이 없습니다.

고객님께 드리는 말씀

물로 공기를 씻어 주는 벤타 에어워셔 시스템은 세계적이고 독창적인 기술을 제공합니다.

벤타 에어워셔는 교체할 필터 패드가 없도록 설계 되었고, 위생적인 사용을 보장합니다.

독창적 성능

오염되고 건조한 공기가 제품 내부로 흡입되어 집니다. 회전하는 디스크 세트는 건조한 공기가 수분과 정화된 물을 흡수할 수 있도록 하고, 최대 4.2 m² 의 넓은 표면적(물필터)을 만들어 내면서 자연 증발을 할 수 있게 합니다. 10μm (10/1000 mm) 까지의 미세 먼지 입자가 물 속에 가라앉게 됩니다. 벤타는 오염되어 교체해야 할 필터가 없습니다. 벤타의 필터는 물입니다. 매일 증발된 만큼의 새 물을 보충하여, 끊임없이 양질의 공기정화와 가습을 제공합니다.

구성품

벤타 에어워셔 1대

사용 설명서(Q&A포함) ---- 1부

제품 카다록 ---- 1부

브로셔......1부

증정세트 (한국 시장에만 제공 되는 세트)

1) 아로마 세트 (10ml*3) ---- 1박스

2) 벤타크린카트리지---- 1개

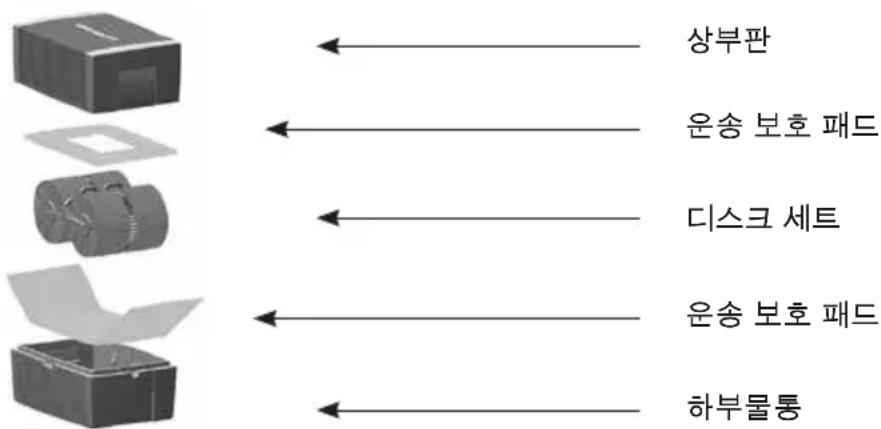

제품 설명

상부판 운송 보호 패드 디스크 세트 운송 보호 패드 하부물통

작동 패널

1 2 3 4 5 ● 1 2 3 ▼

1 ON/OFF 버튼

2 작동 표시등 ON / OFF 램프 켜짐 지속 : ON 램프 꺼짐 : OFF 램프 깜박임 : 문제 발생 (문제 해결 참조)

3 팬 속도 표시 1/2 단 (LW15), 1/2/3단 (LW 25/45)

4 자동 꺼짐 표시 (“자동 꺼짐” 참조)

5 속도 선택 버튼 1/2 단 (LW15), 1/2/3단 (LW 25/45)

최초사용전,유의사항

먼저, 스티로품 포장을 제거 하십시오.

그림 1 상부판을 들어 올린 후, 상부판에서 운송 보호 패드를 제거 하십시오. 디스크 세트를 들어 올린 후, 하부물통에서 운송 보호 패드를 제거 하십시오.

작동 방법

• 제품을 벽이나 가구 및 기타 물체로부터 최소 50cm 가량 떨어진 건조하고 평평한 장소에 설치 하십시오.
  -플러그나 전선에 위험이 없는지 확인 하십시오.

그림 2 상부판을 들어 올려 분리한 후, 하부 물통에 물을 채우십시오.

상부판을 분리하지 않은 상태에서 물을 절대 채우지 마십시오 !!!

물 수위: 하부 물통 내부의 표시를 참조 하십시오. (테두리 아래 약 5cm 지점).

디스크 세트를 다시 넣으십시오.

그림 3 상부판을 덮고, 전원 코드를 꽃으십시오.

버튼 1 을 눌러 전원을 켜면, 작동 표시등 2 에 붙이 들어 옵니다.

속도 선택 버튼 5 로 원하는 속도를 선택 하십시오. 1/2 단 (LW15), 1/2/3단 (LW 25/45)

유지 관리 및 청소

청소 및 유지 관리 시에는 항상 전원을 끄십시오!

매일

버튼 1 을 눌러 전원을 끄고 플러그를 뽑으십시오. 상부판을 들어 올려 분리한 후, 하부 물통에 깨끗한 물을 채우십시오. 상부판을 다시 덧고, 버튼 1 을 눌러 전원을 켜십시오.

벤타 위생첨가제 사용시

그림 4 제품의 전원을 끄고 전원 코드를 뽑으십시오. 남아있는 물을 모두 버리십시오. 하부물통에 있는 침전물을 모두 닦아 내시고, 물로 씻으십시오. 디스크 세트를 물로 씻으십시오. 하부물통에 다시 물을 채우십시오. 벤타 위생첨가제를 넣으십시오. 1회 첨가량은 용기 뒷면의 표시를 참조 하십시오.

하부물통과 디스크 세트의 모든 잔류물은 (백색, 녹황색 또는 갈색 침전물/잔류물) 벤타 에어워셔의 기능에 전혀 영향을 주지 않습니다. 벤타 위생첨가제의 첨가로, 10-14일간 전혀 이상이 없는 위생적인 작동이 보장됩니다.

평상시 세척

그림 5 제품의 전원을 끄고 플러그를 뽑으십시오. 상부판을 열 수 있도록 잠금 장치를 누르십시오. (화살표 참조)

그림 6: 상부 뚜껑을 열 때, 반드시 다음의 과정을 따르십시오.

먼저 (힘을 가법게 가하여) 2개의 측면 날개1 + 2 를 편 다음, 통풍구가 있는 나머지 2개의 측면 날개3 + 4 를 퍼십시오.

그림 7: 모터부에서 전원 커넥터를 분리 하십시오1. 모터부를 들어올려 끼내십시오2.

홀더에서 전원 케이블을 빼내고 3, 상부판을 열어 당겨 빼내십시오 4.

- 제품과 전원코드(어댑터)를 분해하지 마십시오.

제품과 전원코드(어댑터)를 물 속에 담그지 마십시오.

제품과 전원코드(어댑터)를 액체류에 달게 하지 마십시오.

• 모터부, 팬 날개, 전동링을 마른 수건으로 닦아 주십시오.
  -분해된 상부 뚜껑을 흐르는 물로 깨끗이 씻어 내셔도 됩니다.
  -분해된 상부 뚜껑은 조립 전에 완전히 건조되어야 합니다.

그림 8: 모터부를 상부 뚜껑의 정확한 위치에 다시 넣으십시오 ^1 . 상부 뚜껑을 열고 전원 커넥터를 아래에서 위로 당기십시오 ^2 . 모터부에 전원 코드를 완전히 끼우십시오 ^3 . 전원선을 홀더 안으로 끼워 넣으십시오 ^4 .

그림 9: 상부 뚜껑을 닫을 때, 반드시 다음의 과정을 따르십시오. : 상부분리버튼 바깥쪽 끝이 위쪽을 향하도록 하십시오! 먼저 통풍구가 있는 2개의 측면 날가 1 + 2 를 위로 접고, 상부분리버튼의 바깥쪽 끝을 누르십시오. (화살 표시 참조). 그 다음, 나머지 2개의 측면 날개 3 + 4 를 위로 접어 닫으십시오.

기술 자료

LW 15 LW 25 LW 45
사용면적*	최대 25 m^2	최대 40 m^2	최대 55 m^2
주전력 100-240V/50-60Hz 100-240V/50-60Hz 100-240V/50-60Hz
디스크 면적	1,4 m^2	2,1 m^2	4,2 m^2
속도 단계	2	3	3
소음	22/32 dBA	24/34/44 dBA	24/35/45 dBA
제품 크기	26 × 28 × 31 cm	30 × 30 × 33 cm	45 × 30 × 33 cm
제품 무게	약 3kg	약 3.8kg	약 5.8kg
소비 전력 (step 1-2-3)	3 - 4 Watt	3 - 5 - 8 Watt	3 - 5 - 8 Watt
물저장 용량	5 Liter	7 Liter	10 Liter
보증기간	2년	2년	2년

매우 낮은 소비 전력
*최대 2.5m 천장 높이 기준

품질 보증

정상적인 사용 조건하에서 고장 발생시 2년간 부품 및 수리를 무상으로 제공합니다. 품질보증에 대한 기준은 각 국가별로 다른 기준을 가지고 있으며, 해당 국가에서 구매한 제품에 한하여 해당 국가의 보증 기준이 적용됩니다. 품질 보증서를 반드시 보관 하십시오.

자동 꺼짐

본 제품은 작동 패널 4 에 명시된 바와 같이 자동 꺼짐 기능이 있습니다.

자동으로 끼지는 경우	해결 방법
하부 물통에 물이 너무 적게 있을 경우.	제품을 끄고, 전원 코드를 뽑으십시오. 물을 가득 채우고 버튼 1 을 눌러 재작동 시키십시오. “유지관리 및 청소”, “매일” 참조.
상부판이 열려 있었을 경우	안전 걸쇠 바깥쪽 끝을 눌러 상부판을 꽐 닫으십시오.버튼 1 을 눌러 제품을 작동 시키십시오.
상부판이 설치되지 않았거나 하부 물통과 꽃맞게 닫혀 있지 않을 경우	상부판을 하부 물통 위에 올려 놓으십시오.버튼 1 을 눌러 제품을 작동 시키십시오.

문제 해결

문제점	예상 원인	해결 방법
제품이 작동하지 않을 때	1. 전원 플러그가 꽃혀 있지 않음2. 전원 커넥터가 모터부에 완전히 꽃혀 있지 않음	1. 콘센트에 플러그를 꽃으시고, ON / OFF 버튼 1을 눌러 전원을 켜십시오.2. 전원 커넥터를 모터부에 완전히 꽃으십시오.
작동 표시등 2가 깜박일 때	모터/기어 오작동	고객 상담 센터로 연락을 주십시오. 02) 2034-0114
