MODE D'EMPLOI RH503AC Vonroc
En plus des averissements de sécurité suivants, veuillez également lore les averissements de securee additionnels ainsi que les instructions. Le non-respect des averissements de secureite et des instructions peut entrainer une decharge electrique, un incendie et/ou des blessures graves. Veuillez conserver les averissements de secureite et les instructions pour consultation ulterieure.
Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposes sur le produit:
Lisez le manuel d'utilisation.
Indique un risque de blessure, de déces ou de dépréciation de l'outil en cas de non-respect des consignes de ce manuel.
Risque de projection d'objects. Maintenez les passants a l'ecart de la zone de travail.
Risque de decharge electrique.
Debranchez immediatement la fiche de la prise secteur si le cable secteur est endommage ainsi que durant le nettoyage et la maintenance.
Portez des lunettes de protection.
Portez une protection auditive.
Portez un masque anti-poussiere.
Portez des gants de sécurité.
Machine de classe II - Double isolation -
Vous n'avez pas besoin de prise avec mise a la terre.
Ne jetez pas le produit dans des conteneurs qui ne sont pas prevus a cet effet.
Le produit est conforme aux normes de sécurité des directives europeennes en vigueur.

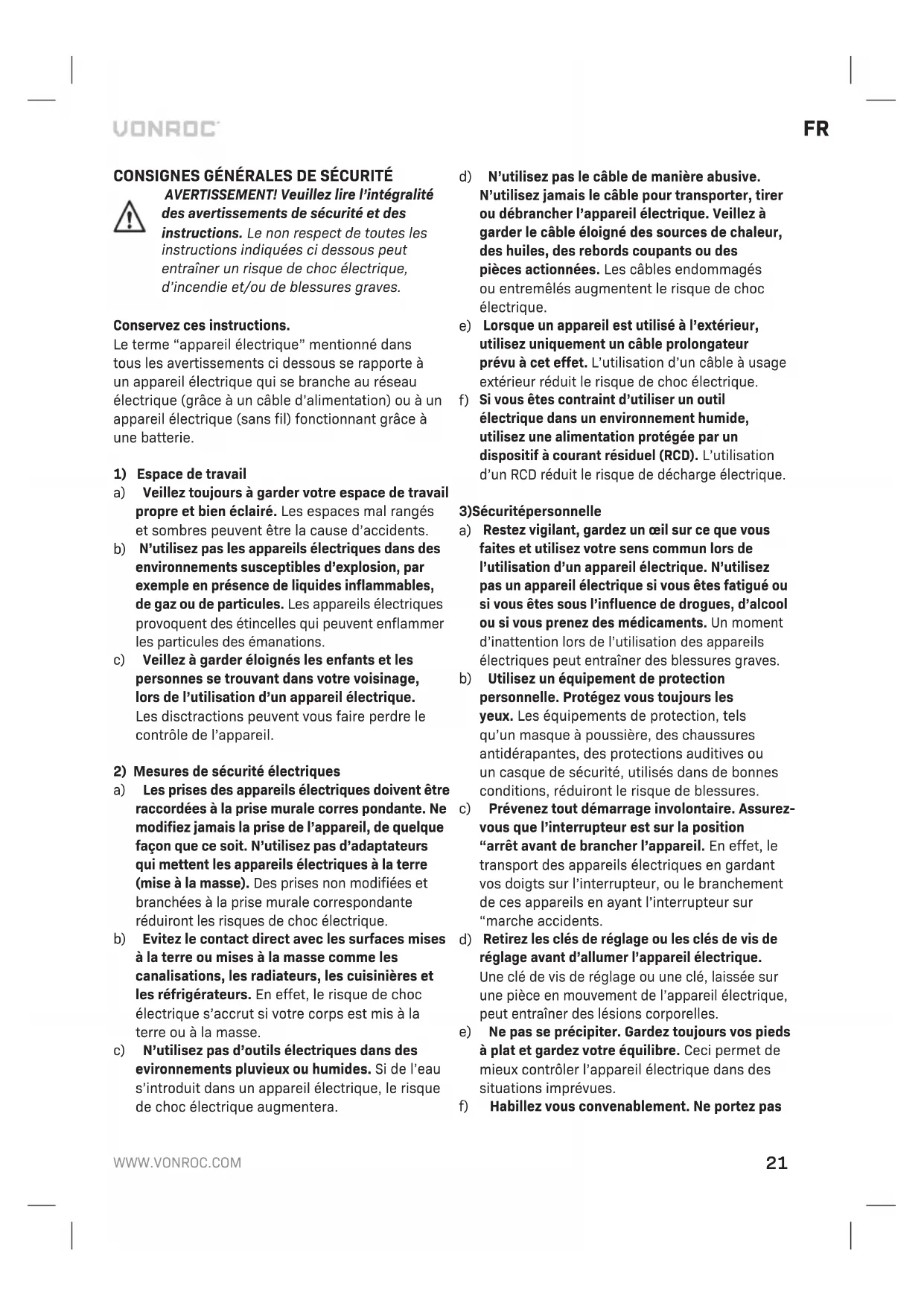

CONSIGNES GENÉRALES DE SECURITÉ
AVERTISSEMENT! Veuillez dire l'intégrality des averissements de sécurité et des instructions. Le non respect de toutes les instructions indiquées ci dessous peut entrainer un risque de chic électrique, d'incendie et/ou de blessures graves.
Conservez ces instructions.
Le terme "appareil électrique" mentionné dans tous les avertissements ci dessous se rapporte à un apparéil électrique qui se branche au réseau électrique (grace à un cable d'alimentation) ou à un apparéil électrique (sans fil) fonctionnant grâce à une batterie.
1) Espace de travail
a) Veillez toujours à garder votre espace de travail propre et bien éclairé. Les espaces mal rangés et sombres peuvent être la cause d'accidents.
b) N'utilise pas les apparciels electriques dans des environnementes susceptibles d'explosion, par exemple en presence de liquides inflammables, de gaz ou de particules. Les apparciels electriques provoquent des étincelles qui peuvent enflammer les particules des émanations.
c) Veiliez à garder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l'utilisation d'un apparéil électrique. Les disctractions peuvent vous faire perdre le contrôle de l' apparéil.
2) Mesures de sécurité électriques
a) Les prises des apparèils électriques doivent être raccordées à la prise murale corres pondante. Ne modifies jamais la prise de l'appareil, de chaque façon que ce soit. N'utilise pas d'adaptateurs qui mettent les apparèils électriques à la terre (mise à la masse). Des prises non modifiées et branchées à la prise murale correspondante réduiront les risques de chic électrique.
b) Evitez le contact direct avec les surfaces mises à la terre ou mises à la masse comme les canalisations, les radiateurs, les cusinières et les réfrigerateurs. En effet, le risque de choc électrique s'accrut si votre corps est mis à la terre ou à la masse.
c) N'utilise pas d'outils electriques dans des environnementes pluvieux ou humides. Si de l'eau s'introduit dans un apparéil electrique, le risque de chic electrique augmentera.
d) N'utilisez pas le cable de maniere abusive. N'utilisez jamais le cable pour transporter, tirer ou débrancher l'appareil électrique. Veillez à garder le cable éloigné des sources de chaleur, des huiles, des rebords coupants ou des pieces actionnées. Les cables endommages ou entremelés augmentent le risque de chocoléctrique.
e) Lorsque un apparéil est utilisé à l'extérieur, utilisez uniquement un cable prolongateur prévu à cet effet. L'utilisation d'un cable à usage extérieur réduit le risque de choc électrique.
f) Si vous étés contraint d'utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.
3)Sécuritépersonnelle
a) Restez vigilant, gardez un œil sur ce que vous faites et utilisez votre sens commun lors de l'utilisation d'un apparéil électrique. N'utilisez pas un apparéil électrique si vous étés fatigué ou si vous étés sous l'influence de drogues, d'alcool ou si vous prenez des médicaments. Un moment d'inattention lors de l'utilisation des apparéils électriques peut entraîner des blessures graves.
b) Utilisez un équipement de protection personnelle. Protégéz vous toujours les yeux. Les équipements de protection, tels qu'un masque à poussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures.
c) Prévenez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur la position "arrêt avant de brancher l'appareil. En effet, le transport des appareils électriques en gardant vos doigts sur l'interrupteur, ou le branchement de ces appareils en ayant l'interrupteur sur "marche accidents.
d) Retirez les clés de réglage ou les clés de vis de réglage avant d'allumer l'appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une piece en mouvement de l'appareil électrique, peut entraîner des lésions corporelles.
e) Ne pas se précipiter. Gardez toujours vos pieds à plat et gardez votre équilibre. Ceci permet de mistréux contrôler l'appareil électrique dans des situations imprévues.
f) Habillesz vous convenablement. Ne portez pas
de vêtements lâches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pieces actionnées. En effet, ces derniers peuvent être pris dans les pieces en action.
g) Si les apparèils sont fournis pour la connexion des équipements d'évacuation et de récapération de la poussière, assurez vous que ces derniers soient correctement connectés et utilisés. L'utilisation de ces apparèils peut réduire les risques liés à la poussière.
h) Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.
4) Utilisation et entretien d'un appareil électrique
a) Ne forcez pas l'appareil électrique. Utilisez l'appareil électrique ajustat pour votre application. Un apparéil électrique correcte te mentionChoisi assurera un meilleur travail et un travail sans danger, au rythme auquel il a été concu.
b) N'utilisez pas l'appareil electrique si l'interrupteur marche/arrêt ne fonctionne pas. Un apparéil electrique qui ne peut pas être commandé par l'interrupteur de contrôle est dangereux et doit être réparé.
c) Debranche la prise du bloc d'alimentation avant d'effectuer des réglages, de changer des accès soires, ou de ranger les appreils élec triques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l'appareil électrique.
d) Rangez les apparêls électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l'outil ou ces instructions, utiliser l'appareil électrique. Les apparêls électriques sont dangereux entre les mains d'utilisateurs non formés.
e) Entretenez les apparêils électriques. Vérifie tout défaut d'alignement et l'enchâinement des pieces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des apparêils électriques. En cas de dommages, faites réparer l' apparéil électrique avant de le réutiliser. Nombreux sont les accidents provoqués par des apparêils électriques mal entretenus.
f) Veillez à garder les outils coupants aiguises et propres. Des outils coupants correctement
entretenus avec des lames aiguises sont moins susceptibles de se bloquer et sont plus faciles à contrôler.
g) Utilisez l'appareil électrique, les accessoires et les embouts, etc., conformément à ces instructions et de la manière prévue pour le type spécifique de l'appareil électrique, enPNANT en compte les conditions de travail et le travail a effectuer. L'utilisation de I'appareil electroique dans des applications differentes de celles prevues peut entrainer des situations dangereuses.
h) Gardez les poignées et les surfaces de préhension séches, propres et exemples d'huile et deGRAisse.Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôle l'otil correctement en cas de situations inattendues.
h) Gardez les poignées et les surfaces de préhension sèches, propres et exemples d'huile et deGRAISE.Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôle l'outil correctement en cas de situations inattendues.
5) Utiliser et soigner les outils à batterie
a) Rechargez la batterie uniquement avec le chargeur spécifique par le fabricant. Un chargeur adapté à une certaine batterie peut être cause de danger d'incendie quand on l'utilise avec une batterie différente.
b) Utilisez chaque outil uniquement avec la batterie conque pour lui. L'utilisation de toute autre batterie peut etre cause de danger de blessure ou d'incendie.
c) Lorsque une batterie n'est pas en usage, gardez-la hors d'atteinte d'objets métalliques tels que les trombones, pieces de monnaie, clés, clous, vis et autres petits objets métalliques pouvant faire le contact entre une borne et l'autre. Un court circuit entre les bornes de la batterie peut être cause de brûlures ou d'incendie.
d) Dans des circonstances extrêmes, du liquide peut giclcer hors de la batterie; évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide qui gicle d'une batterie peut causeir irritations ou brûlures.
e) N'utilisez pas un bloc-batterie ou un outil endom magé ou modifié. Une batterie endommagée ou alerée peut avoir un comportement
imprévisible qui peut conduire à un incendie, une Explosion ou un risque de blessure.
f) N'exposez pas le bloc-batterie ou l'outil au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130^ peut provoquer une explosion. REMARQUE La température de 130^ peut être remplaced par la température de 265^ .
g) Respectez les instructions pour la charge et ne rechargez pas le bloc-batterie ou l'outil à une plage de températures hors de celle spécifiée dans les instructions. Une charge mal effectue ou à des températures hors de la plage spécifiée peut endommager la batterie et augmente le risque d'accordance.
6)Maintenance
a) L'entretien de votre outil électrique doit être confié à un réparateur qualifié qui utilise uniquement des pieces de rechange identiques aux pieces d'origine. Cela permet d'assurer la sécurité de l'outil électrique.
b) Ne répèraz jamais des blocs-batteries endom-mages. Les réparations sur les blocs-batteries ne doivent être effectuées que par le fabricant ou l'un de ses prestataires de services agréés.
AVERTISSEMENTS DE SECURITE ADDITIONNELS POUR MARTEAUX PERFORATEURS
a) Portez des protections auditives. L'exposition au bruit peut entraîner une perte auditive.
b) Utilisez les poignées auxiliaires si elles sont fournies avec l'outil. Toute perte de contrôle de l'appareil entraine un risque de blessures.
c) Tenez l'outil electrique par les surfaces de préhension isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire de coupe peut entraer en contact avec des cables non apparentes ou le cordon d'alimentation de l'outil. Tout contact de l'accessoire de coupe avec un fil « sous tension» peut conduire l'électricité aux pieces métalliques exposées de l'outil et exposer l'utilisateur à une décharge electrique.
Sécurité électrique
Verifiez si la tension d'alimentation électrique correspond bien à celle de la plaque signalétique.
- N'utilisez pas la machine si le cable secteur ou la fiche secteur est endommagé.
Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d'une section minimum de 1.5mm^2 . Si vous utilisez une bobine de rallonge, déroulez toujours complètement le cable.
Ce marteau perforateur a ete concu pour le perca- ge d'impact de trous dans les ouvrages de maconnerie en briques, beton et materiaux similaires. Cet appeareil est aussi praticque pour le percage dans le bois, le metal, le ceramique, et le plastique. La machine peut egalement etre utilisée comme marteau de demolition en combinaison avec les burins à froid SDS fournis. La machine n'est en aucun cas prévue pour d'autres utilisations.
Non appropriée pour une utilisation sur les chantiers de construction.
SPECIFICATIONS TECHNIQUES
| N° de modèle RH503AC | |
| Tension de secteur 230V~ | |
| Fréquence de secteur | 50Hz |
| Puisance d'entrée | 1050W |
| Vitesse à vide | 950 /min |
| Vitesse d'impact | 4250 /min |
| Diamètre max. du foret | |
| - Béton | Ø 26 mm |
| - Acier | Ø 13 mm |
| - Bois | Ø 40 mm |
| Poids | 4,7 kg |
| Pression acoustique (LPA) | 89,8 dB(A) K=3 dB(A) |
| Intensité acoustique (LWA) | 100,8 dB(A) K=3 dB(A) |
| Vibration | |
| Forage du béton au marteau ah,HD | 16,245 m/s2K=1,5m/s2 |
| Burinage ah,Cheq | 11,594 m/s2K=1,5m/s2 |
Niveau de vibrations
Le niveau des vibrations émises, indiqué dans ce manuel, a été mesure conformément à la procédure décrite par la norme EN 60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.
- L'utilisation de l'outil dans d'autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition.
- La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.
Protégéz-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et enOrganisant vos rhythmes de travail.
DESCRIPTION
Les nombres dans le texte se rapportent aux schémas des pages 2-3.
- Interrupteur marche/arrêt
- Selecteur de perçage
- Levier de selection de percussion
- Mandrin
- Bague de blocage
- Poignée principale
- Poignée auxiliaire
- Collecteur de poussière
- Point de lubricification
3. MONTAGE
Avant le montage, mettez toujours la machine hors tension et debranchez la fiche de la prise secteur.
Montage et retrait de l'accessoire (Fig. B)
Attention: les forets et les burins peuvent chauffer considérablement.
N'utilisez pas de foret ou de burin émousse. Affütez ou remplacez immédiatement un foret ou un burin émousse.
Montage
- Appliquez quelques goutes d'huile sur l'arbre de l'accessoire.
- Glissez la bague de blocage (5) en arrêté.
- Insérez l'accessoire dans le mandrin (4).
- Serrez l'accessoire en le faisant tourner dans les sens antihoraire jusqu'àu cliac.
- Relâchéz la bague de blocage (5).
Retrait
- Glissez la bague de blocage (5) en arrêté.
- Retirez l'accessoire du mandrin (4).
- Relâchez la bague de blocage (5).
Montage et retrait de poignée auxiliaire (Fig. A)
Montage
- Desserrez la poignée auxiliaire (7) en la faisant tourner dans le sens antihoraire.
- Montez la poignee auxiliaire (7) en la glissant par dessus le mandrin (4).
- Tournez la poignée auxiliaire (7) sur la position désirée.
- Serrez la poignée auxiliaire (7) en la faisant tourner dans le sens horaire.
Retrait
- Desserrez la poignée auxiliaire (7) en la faisant tourner dans le sens antihoraire.
- Retirez la poignée auxiliaire (7).
- Serrez la poignée auxiliaire (7) en la faisant tourner dans le sens horaire.
Montage et retrait du collecteur de poussière (Fig. D)
Le collecteur de poussière (8) empêche la poussière de s'infiltrer dans la machine en-percent dans les plafonds.
Remplacez immédiatement un collecteur de poussière endommagé (8).
Montage
- Si nécessaire, retirez l'accessoire du mandrin (4).
- Glissez le collecteur de poussière (8) par dessus l'arbre de l'accessoire.
- Insérez l'accessoire avec le collecteur de poussière (8) dans le mandrin (4).
Retrait
- Retirez l'accessoire avec le collecteur de poussiere (8) du mandrin (4).
- Retirez le collecteur de poussière (8) de l'accessoire.
4. FONCTIONNEMENT
Le marteau perforateur n'a besoin que d'une pression minimale de la part de l'utilisateur. Une pression trop grande sur l'outil peut entrainer une surchauffe du moteur et l'outil entraine peut bruler. Il arrive également que le foret se deforme et ne puisse plus etre retire de la machine.
Mise en marche et arrêt (Fig. A)
Pourmettre la machine en marche,appuyez sur l'interrupteur marche/arrêt (1).
Pour arreter la machine, relachtez l'interrupteur marche/arrêt (1).
Réglage de la température de fonctionnement (Fig. A & E)
Le sélecteur de perçage et le levier de sélection de percussion doivent être régles selon le mode de fonctionnement requis. Voir la table suivante pour régler le mode de fonctionnement requis.
Réglage mode de fonctionnement (Fig. E)
A) Burinage "Mode Burin": Pour buriner et pour les petits travaux de démolition.
B) Perçage à percussion (Mode Marteau): Pour percer les matériaux de maçonnierie comme la brique, le béton ou tout autre matériel siamaire.
C) Perçage (hors mode Marteau): Pour percer divers matériaux.
Tournez le sélecteur de percussion (2) et le levier de sélection de percussion (3) sur la position requise.
Conseils
Pourpercerdegrandstrous,parexampie dans du beton trés dur,démarrezenutilisantun petit foret pourleperçage pilote,puispercezàtaillenominale.
Tenez la machine fermement a deux mains. Gardez à l'esprit que le foret peut bloquer et que cela peut provoquer le returnement brusque de la machine (surtout lors du perçage de trous profonds).
- N'appliquez pas une trop grande pression sur la machine, laissez-la faire le travail.
5. ENTRETIEN
Avant le nettoyage et l'entretien, mettez toujours la machine hors tension et débranche la fiche de la prise secteur
Nettoyez le corps de la machine regulierement au moyen d'un chiffon doux, de preference après chaque utilisation. Verifiez que les ouvertures d'airation ne sont pas obtruees ni sales. Utilisez un chiffon doux legerement humidifie avec de la mousse de savon pour nettoyer les taches persistantes. N'utilise pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc.; ces produits peuvent endommager les parties synthetiques.
ENVIRONNEMENT
Les équipements Electroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.
Uniquement pour les pays de l'UE
Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et electroniques et sa mise en oeuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.
GARANTIE
Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pieces et de main d'oeuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un dernier matériel et/ou de main d'oeuvre, contactez directement VONROC.
Les circonstances suivantes ne sont pas prises en charge par la garantie:
- Des réparations ou alterations ont été effectues ou tentées sur la machine par un centre de réparation non agrée.
L'usurenormale.
L'outil a ete maltraite, mal utilise ou mal entretenu.
- Des pièces détachées non d'origine ont été utilisées.
Ceci constitue l'unique garantie accordee par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'endetre au dela du contenu ici present, y compris les garanties marchandes ou d'adaptation à des fins particulieres. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revençeurs devront se limiter à la réparation ou le remplacement des éléments ou pieces non conformes.
Le produit et le manuel d'utilisation sont sujets à modifications. Les specifications peuvent changer sans préavis.
