BRUGSANVISNING RH503AC Vonroc

Læs de medfolgende sikkerhedsadvarsler, de supplerende sikkerhedsadvarsler og instruktionerne. Safremt sikkerhedsadvarsler og instruktioner ikke følges, kan dette medfolge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsadvarsler og instruktioner til fremtidig reference.

Folgende symboler anwendes i dette brugermanu-al eller på produitet:

Laesbrugermanualen.

Angiver risiko for personskade, dodsfald eller beskadigelse af varmeren i tilfelaIde af manglende overholdelse af anvisningerne i donnevejledning.

Risiko for flyvende dele. Hold omkringstaende pa afstand af arbejdsomradydet.

Risiko for elektrisk stød.

Baer sikkerhedshandsker.

Klasse II-maskine - Dobbeltisoleret - Du har\ ikke brug for et jordstik.

Advarel! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis alle nedenstaende instruktioner ikke følges, kan det,resultere i elektrisk stød,brand og/eller alvorlig personskade.

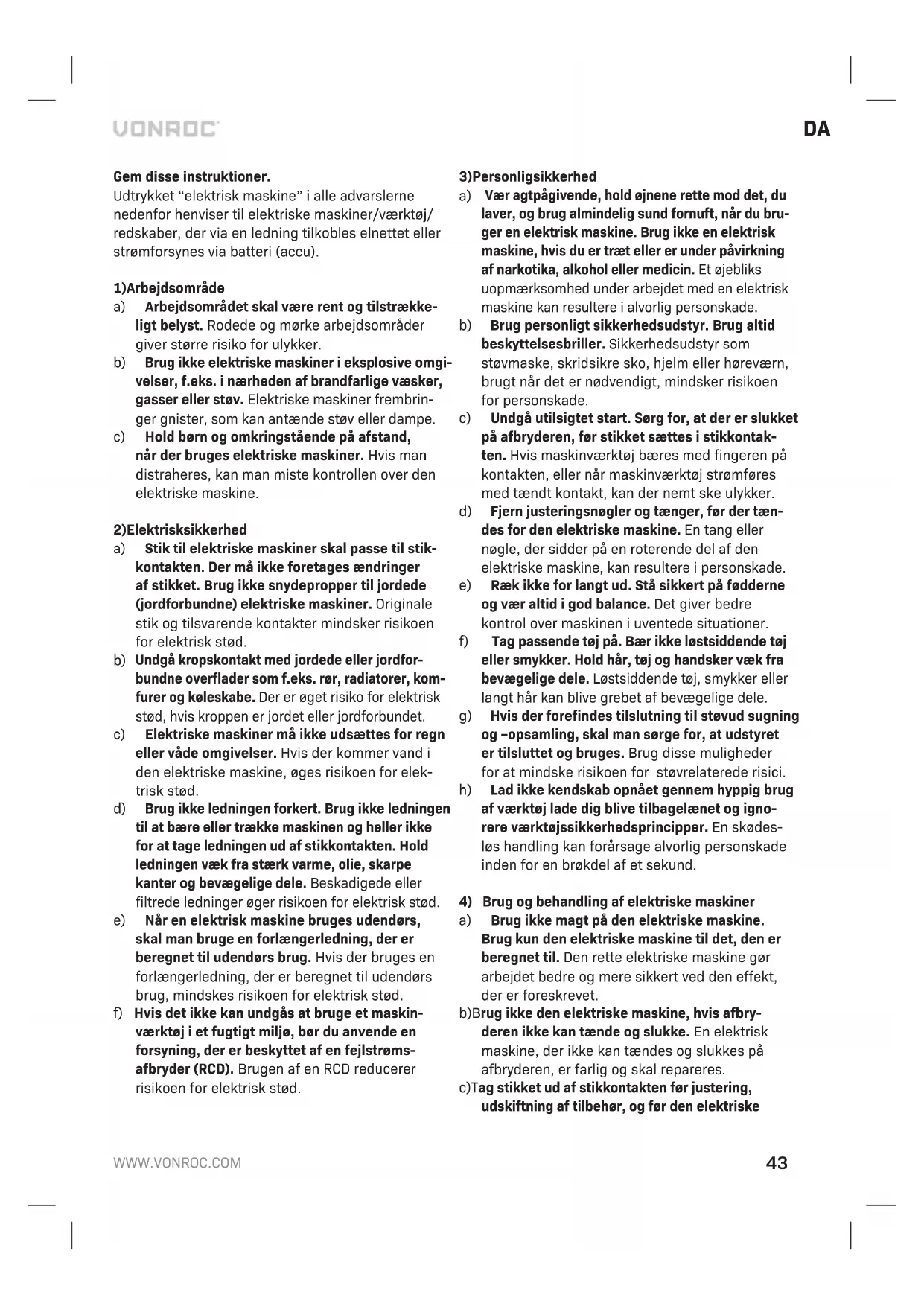

Gem disse instruktioner.

Udtrykket "elektrisk maskine" i alle advarslerne nedenfor henviser til elektriske maskiner/vaerktoj/ redskaber, der via en ledning tilkobles elnettet aller strømforsynes via batteri (accu).

1)Arbejdssomrade

a) Arbejdsomradyet skal vare rent og tilstrakkeligt belyst. Rodee og morke arbejdsomrader giver storre risiko for ulykker.
b) Brug/DDekktriske maskiner i eksplosee omgivelser, f.eks. i nærheden af brandfarlige vaesker, gasser erer stov. Elektriske maskiner frembringer gnister, som kan antaende stov ell er dampe.
c) Hold børn og omkringstaende på afstand, nr der bruges elektriske maskiner. Hvis man distraheres, kan man miste kontrollen over den elektriske maskine.

2)Elektrisksikkerhed

a) Stik til elektriske maskiner skal passer til stikkontakten. Der må ikke foretagesændringer af stikket. Brug ikke snydepropper til jorde de (jord forbundne) elektriske maskiner. Originale stik og tilsvarende kontakter mindsker risikoen for elektrisk stød.
b) Undgå kropskontakt med jordee eller jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Der er øget risiko for elektrisk stød, hvis kroppen er jordet eller jord forbundet.
c) Elektriske maskiner må ikke udsættes for regn eller våde omgivelser. Hvis derkommen vand i den elektriske maskine, øges risikoen for elektrisk stød.
d) Brug ikke ledningen forskert. Brug ikke ledningen til at böre eller trække maskinen og heller ikke for at tage ledningen ud af stikkontakten. Hold ledningen væk fra stærk varme, olie, skarpe kanter og bevægelige dele. Beskadigede aller滤trede ledninger øger risikoen for elektrisk stød.
e) När en elektrisk maskine bruges udendørs, skal man bruge en forlængerledning, der er beregnet til udendørs brug. Hvis der bruges en forlængerledning, der er beregnet til udendørs brug, mindskes risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge et maskinværktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3)Personligsikkerhed

a) Vær agtpagivende, hold øjnene rette mod det, du laver, og brug almindelig sund fornuft, när du bruger en elektrisk maskine. Brug ikke en elektrisk maskine, hvis du er træt eller er under pavirkning af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under arbejdet med en elektrisk maskine kan resultere i alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesebriller. Sikkerhedsudstyr som stovmaske, skridsikre smo, hjelm eller horeværn, brugt när det er ndvendigt, mindsker risikoen for personskade.
c) Undgå utilsigtet start. Sørg for, at der er slukket på afbryderen, for stikket sættes i stikkontakten. Hvis maskinværktøj bæres med fingeren på kontakten, eller narr maskinværktøj strømføres medændt kontakt, kan der nemt ske ulykker.
d) Fjern justeringsnogler og tænger, for der tændes for den elektriske maskine. En tang eller nøgle, der sidder på en roterende del af den elektriske maskine, kan resultere i personskade.
e) Ræk-ilke for langt ud. Sta sikkert pafodderne og vær altid i god balance.Det giver bedre kontrol over maskinen i uventede situationer.
f) Tag passende tøj pa. Bær ikke løstsdende tøj eller smykker. Hold hær, tøj og handsker væk fra bevægelige dele. Løstsdende tøj, smykker ell er langt hær kan blive grebet af bevægelige dele.
g) Hvis der forefindes til slutting til stvud sugning og -opsamling, skal man sorge for, at udstyret er tilsluttet og bruges. Brug disse muligheder for at mindske risikoen for stvrelaterede risici.
h) Lad/DDk kendskab opnæt gennem hyppig brug af værktj lade dig blive tilbagelaenet og ignorerere værktjssikkerhedsprincper. En skodesløs handling kan forarsage alvorlig personskade inden for en brokdel af et sekund.

4) Brug og behandling af elektriske maskiner

a) Brug不解 magt pada den elektriske maskine. Brug kun den elektriske maskine til det, den er beregnet til. Den rette elektriske maskine gør arbejdet bedre og mere sikkert ved den effekt, der er foreskrevet.
b)Brug ikke den elektriske maskine, hvis afbryderen ikke kan tænde og slukke. En elektrisk maskine, der ikke kan tændes og slukkes på afbryderen, er farlig og skal repareres.
c)Tag stikket ud af stikkontakten for justering, udskiftning af tilbehør, og for den elektriske

maskine gemmes væk. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at den elektriske maskine starter ved et uheld.

d) Elektriske maskiner, der/DDbruges, skal opbevares utilgengeligt for barn, og personer, der icke har kendskap til den elektriske maske erler disse instruktioner, ma icke bruge den elektriske maskine. Elektriske maskiner er farlige i henderne pa uvepe personer.
e) Elektriske maskiner skal vedligeholds. Check for forkert justering og fastsiddende bevægelige dele, defekte dele og andre ting, som kan pavirke den elektriske maskines korrekte Funktion. Hvis den elektriske maskine er beskadiget, skal den repareres fbrug. Mange ulykker skyldes, at elektriske maskiner er dārligt vedligeholdt.
f) Skærende værktoj skal holds skarpe og rene. Korrekt vedligeholdt skærende værktoj med skarpe skærkommen ikke sa let til at sidde fast og er nemmere at styre.
g) Brug den elektriske maskine, tilbehør, tool-bits osv. i henhold tilppe instruktioner og pa den mäde, som donne specielle maskine er beregnet til, idet man skal tage hensyn til arbejdforholdene og arbejdet, der skal udfores. Brug af den elektriske maskine til andet, end den er beregnet til, kan resultere i farlige situationer.
h) Hold handtag og gribeflader tøre, rene og fri fra olie og fedtstof. Glatte handtag og gribeflader giver ikke mulighed for sikker handtering og kontrol af værktøjet i uventede situationer.

5) Batteriværktøj anvendelse og vedligeholdelse

a) Genoplad kun med oplader som er specificeret af fabrikanten. En oplader som er anvendelig for en type batteripakning kan forarsage brand, nar den anwendes med en,anden batteripakning.
b) Anvend kun elektroværktøj med særlig egnede batteripakninger. Anvendelse af enhver,anden batteripakning kan give risiko for ulykker og brandfare.
c) Nár batteripakning ikke anvendes, holdes det altoåp afstand af enhver metalgenstand sasom papirklips, mønter, nogler, som aller andre små metal genstande der kan lave en forbindelse fra en terminal til en,anden. Ved at kortslutte batter-riterminalerne sammen kan forårsage brandfare.
d) Under därlige forhold kan væske udlobe fra batteriet; undgå kontakt med dette. Hvis kontakt alligevel forekommer, skylles der med vand. Hvis væske kommer i øjnene, skal der øjeblikeligt

e) Brug ikke en batteripakke eller etærktøj, der er beskadiget eller modificeret. Beskadi-gede aller modificerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion aller risiko for personskade.
f) Undlad at udsætte en batteripakke erler et værktøj for Åben ild eller for høj temperatur. Udsættelse for Åben ild eller temperatur over 130^ kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af temperaturen „265 °F".
g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for temperaturintervalt specificeret i instruktionerne. Forkert opladning eller opladning ved temperaturer,uden for det specificere de interval kan beskadige batteriet og øge risikoen for brand.

6)Service

a) Fä foretaget service på dit maskinværktøj af en kvalificeret reparator, der kun bruger identiske udskiftningsdele. Dette sikrer, at maskinværktøj fotsat er sikkert at bruge.
b) Foretag aldrig service på beskadigede batteripakker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

YDERLIGERE SIKKERHEDSADVARSLER FOR BOREHAMMERE

a) Bae horevarn. Hvis du udsættes for stoj, kan det forarsage haretab.
b) Brug hjæelpehandtag, hvis det leveres med værktøjet. Tab af kontrl kan resultere I persorskader.
c) Hold kun maskinveerktajet ved de isolerede gribeflader, nár du udfærer en handling, hvor skæretilbehørt muligvis kankommen i kontakt med skjulte ledningssträde eller dets egen ledning. Hvis skæretilbehørkommer i kontakt med en stromført ledning, kan det gore maskinveerktajets eksponderede metaldele stromførte og dermed give operatoren stød.

Elektrisk sikkerhed

Kontroller altid, at strømforsyningeringspænding svarer til spændingen på typeskiltet.

• Brug/DD: maskinen, hvis strømkablet eller stikket er beskadiget.
• Brug kun forlangerledninger, der passer til maskinens spending og som har en minimumykkelse pa 1.5mm^2 . Hvis du anvender en kabeltromle, skal kablet altid rulles helt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug

Denne borehammer er beregnet til at bore huller i murværk, som f.eks. mursten, beton og lignende materiale. Den er ogsa velegnet til boring i træ, metal, keramik og plastik. Derudover kan maskinen bruges som nedbrydningshammer sammen med demedfolgende SDS koldmejsler. Maskinen er under ingen omstændigheder beregnet til andre formal.

Ikkeegnettilbrugpabyggepladser.

TEKNISKE SPECIFICATIONER

Modellnr. RH503AC
Netspænding 230V~
Netfrekvens 50Hz
Indgangseffekt 1050W
Hastighed.uden last 950 /min
Slaghastighed 4250 /min
Maks. borediamater
- Beton	Ø 26 mm
- Stål	Ø 13 mm
- Tree	Ø 40 mm
Vægt 4,7 kg
Lydtryk (LPA) 89,8 dB(A) K=3 dB(A)
Lydeffekt (LWA) 100,8 dB(A) K=3 dB(A)
Vibration
Hammerboring af beton ahHD	16,245 m/s2K=1,5m/s2
Mejsling ahCheq	11,594 m/s2K=1,5m/s2

Vibrationsniveau

Det vibrationsniveau, der er anfört bag på这部分 betjeningsvejledning er mål't i henhold til den standardiserede test som anfört i EN 60745; den kan benytttes til atSAMENLigne to stykker værktog som en forelbig bedommelse af udsættelsen for vibrationer, när værktoget anvendes til de nævnte formål:

• anwendes værktøjt til andre formal erer med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsensinevaet betydeligt;
• de tidsrum, hvor værktøjet er slukket, eller hvor det kører utden reelt at udføre noget arbejde, kan reducere udsættelsensneiveauet betydeligt.

Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktog og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre.

BESKRIVELSE

Tallene i teksten henviser til diagrammerne på side 2-3.

1. Taend/sluk-kontakt
2. Kontakt til valg af bor
3. Stang til valg af hammer
4. Patron
5. Lasemuffe
6. Hovedgreb
7. Hjælpegreb
8. Stovopsamleren
9. Smorepunkt

3. SAMLING

Inden montering, skal maskinen altid slukkes, og netstikket skal tages ud af stikkontakten.

Montering og fjernelse af tilbehoret (Fig. B)

Forsigtig: bor og mejsler kan blive meget varme.

Brug ikke slove borebits eller mejsler. Slib erller udskift straks slove borebits ull mejsler.

Montering

1. Kom et par dráber olie på tilbehorets skaft.
2. Glid lasemuffen (5) bagud.
3. Sæt tilbehøret ind i patronen (4).
4. Sæt tilbehøret fast ved at dreje det mod uret, indtil det klikker på plads.
5. Slip lasemuffen (5).

Fjernelse

1. Glid lasemuffen (5) bagud.
2. Tag tilbehoret ud af patronen (4).
3. Slip lasemuffen (5).

1. Løsn hjælpegrebet (7) ved at skrue det mod uret. Monter hjælpegrebet (7) ved at glide det over patronen (4).
2. Drej hjælpegrebet (7) til det er i den ønskede position.
3. Stram hjaelpegrebet (7) ved at dreje det med uret.

Fjernelse

1. Løsn hjælpegrebet (7) ved at skrue det mod uret.
2. Fjern hjaelpegrebet (7).
3. Stram hjælpegrebet (7) ved at dreje det med uret.

1. Om nodvendigt, sa tag tilbehoret ud af patronen (4).
2. Glid stovopsamleren (8) over tilbehorets skaft.
3. Sæt tilbehøret med støvopsamleren (8) ind I patronen (4).

Fjernelse

Hammerboringer kræver, at operatoren kun trykker meget lidt. Hvis der trykkes for meget på værktøjet, kan det fjre til unodvendig overophedning af motoren samt svedning af det drevnve værktøj. Det kan også ske, at boret bliver deformeret og ikke kan fjernes fra maskinen igen.

Indstilling af betjeningsmodus (Fig. A & E)

Kontakten til valg af bor og stangen til valg af hammer skal indstilles i overensstemmelse med den ønskede driftsmodus. Se tabellen nedenfor, for at indstille den ønskede driftsmodus.

Drej kontakten til valg af bor (2) og stangen til valg af hammer (3) til den ønskede position.

Brugertips

• Ved større huller, f.eks. i meget HARD beton, skal du starte med at bruge etindre bor til at udføre pilotboringen først, og derefter bore til nominel størrelse.
• Hold maskinen fast med 2 hænder. Vær opmærksom på, at boret kan sætte sig fast, og at maskinen dermed pludselig kan dreje (især närder bores dybe huller).
• Anvend ikke meget tryk på maskinen. Lad maskinen:gore arbejdet.

5.VEDLIGEHOLDELS

Før rengering og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Rengør maskinbeklaedningerne regelmæssigt med en blød klud, helst after hver anvendelse. Sørg for, at der/DD er stov eller snavs i ventilationsabningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbehand. Brug ikke oplosningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier somppe beskadiger de syntetiske componenter.

MILJ0

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation.

Kun for EU-lande

Smid/DDEel-vektjer ud sammen med almindeligt affald. I henhold til de europaeiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-vektj som/DDeke lengere er anvendelig skal indsamles separat og genbruges pa en miljovenlig maede.

GARANTIVILKÄR

VONROCprodukter er udviklet after de højeste kvalitetsstandarder og er garanteret fri for mangler i savel materialer som udførelse i den lovpligtigeperiode, der starter fra datoen for det oprindelige kæb. Skulle Produktet udvikle nogen fejl i læbet af detteperiode på grund af defekte materialer og/eller fabrikationsfejl, sä kontakt VONROC direkte.

De falgende forhold er udelukket fra dette garanti:

• Reparationer og eller rettelser er blevet foretaget aller forsogt foretaget på maskinen af u autoriserede servicecentre.
  Normal slitage.
  Værktjet har vær et misligholdt, misbrugt ell er vedligeholdt forkert.
• Ikke originale reservedele er blevet anvendt.

Dette udgør den eneste garanti fra virksomheden enten udtrykt eller underforstæt. Der er ingen andre garantier udtrykt eller underforstæt, som strækker sig ud over forsiden heraf, heri, herunder underforstæde garantier for salgbarhed og egnethed til et bestemt formal. VONROC vil under ingen omstændigheder vare ansvarlig for hændelige skader eller følgeskader. Forhandlernes afhjelpinningsmidler vil vare begrænsede til reparation uller udskiftning af fejlbehæftede enheder uller dele.

Produktet og brugermanualen kan ænres. Sponsifikationerne kan ænres,uden forudgående varsel.
