BEDIENUNGSANLEITUNG RH503AC Vonroc

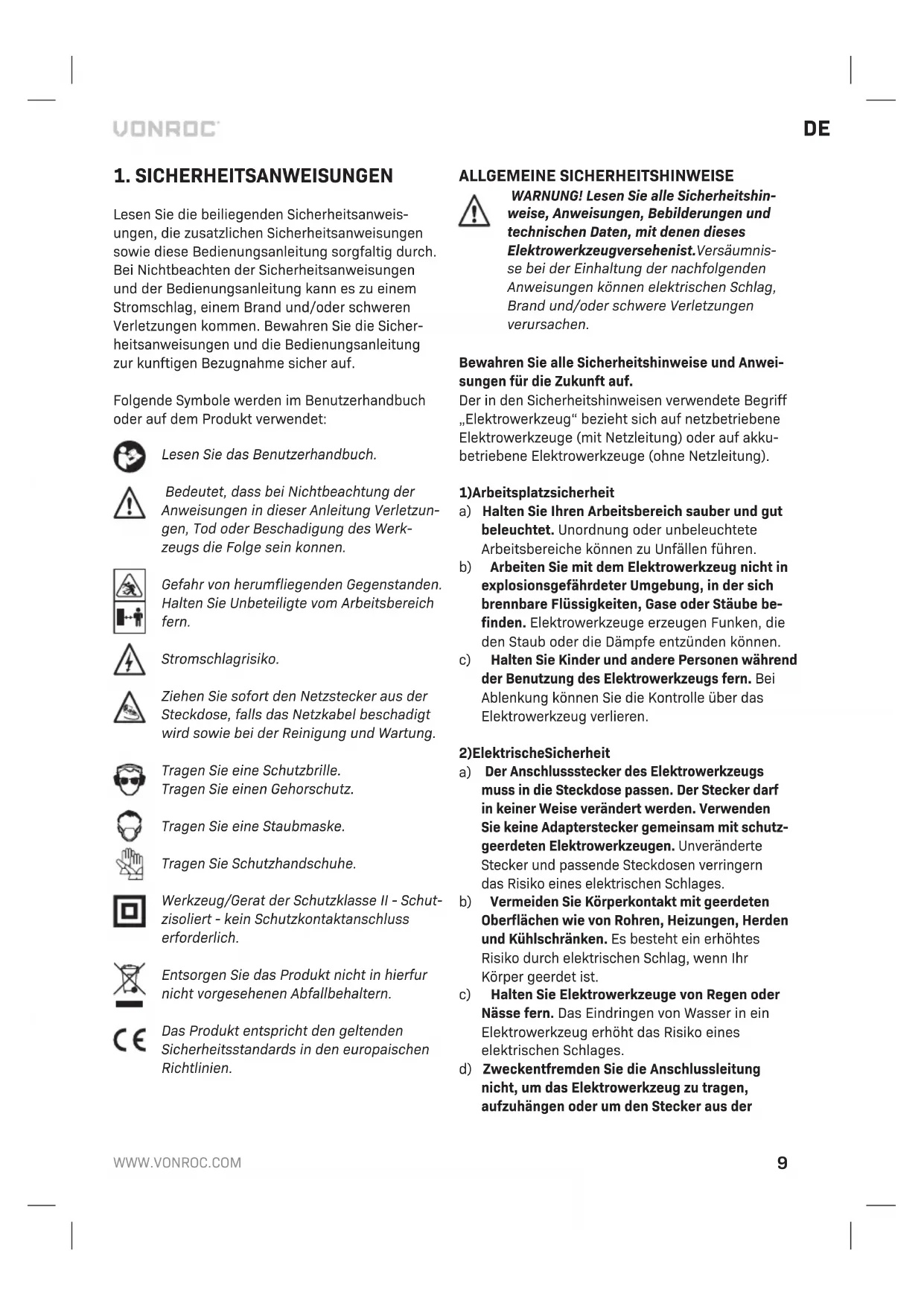

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfaltig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur kunftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschadigung des Werkzeugs die Folge sein können.

Gefahr von herumfliegenden Gegenstanden. Halten Sie Unbeteiligte vom Arbeitsbereich fern.

Stromschlagrisiko.

Ziehen SiesofardenNetzsteckeraus der Steckdose,fallsdasNetzkabel beschadigt wirdsowiebei der ReinigungundWartung.

Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehorschutz.

Tragen Sie eine Staubmaske.

Tragen Sie Schutzhandschuhe.

Werkzeug/Gerat der Schutzklasse II - Schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehaltern.

Das Produkt entspricht den geltenden Sicherheitsstandards in den europaischen Richtlinien.

ALLGEMEINE SICHERHEITSHINWEISE

WARNING! Lesen Sie alle Sicherheitsinweise, Anweisungen, Bebildungen und technischen Daten, mit denen these Elektrowerkzeugversehenist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1)Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

2)ElektrischeSicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker dar in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der

Steckdose zuziehen.HaltenSie die Anschlussleitung fern von Hitze,Ol,scharfen Kanten oder sich bewegenden Teilen.Beschädigte oder verwickelte Anschlussleitungen erhohen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder traben. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeug's befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdun-gen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerk-zeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten{lasset,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges

repairieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
5) Verwendung und Behandlung des Akkuwerke-zeugs
a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metalgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusätzlich arztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.

6)Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi-ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sümmtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

ZUSATZLICHE SICHERHEITSHINWEISE FUR BOHRHAMMER

a) Gehorschutz tragen. Larmbelastung kann zu Horschaden und)sagar Horverlust fuhren.
b) Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehoren, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug ausschlieslich an den isolierten Griffflachen, wenn Sie Arbeiten durchfuhren, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommt kann. Bei Kontakt des Schneidwerkzeugs mit einem stromfuhrenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Elektrische Sicherheit

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestasterände von 1.5mm^2 haben. Falls Sie eine Kabeltrommel verwenden, rolten Sie das Kabel immer vollständig ab.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Dieser Bohrhammer ist zur Schlagbohrung von Lochern in Mauerwerk gedacht, wie z. B. in Ziegelstein, Beton und vergleichbaren Materialien. Auch zum Bohren in Holz, Metall, Keramik und Kunststoff geeignet. Außen dem kann das Gerät in Verbindung mit dem beigelegten SDS-FlachmeiBel als Abbruchhammer verwendet werden. Das Gerät darf unter keinen Umständen für andere Zwecke eingesetzt werden.

Nicht fur den Baustelleneinsatz geeignet.

TECHNISCHE DATEN

Modellnummer RH503AC
Netzspannung 230V~
Netzfrequenz 50Hz
Leistungsaufnahme 1050W
Drehmorenteinstellungen 950 /min
Schlagzahl 4250 /min
Max. Bohrdurchmesser
- Beton	Ø 26 mm
- Stahl	Ø 13 mm
- Holz	Ø 40 mm
Gewicht 4,7 kg
Schalldruck (LPA) 89,8 dB(A) K=3 dB(A)
Schalleistung (LWA) 100,8 dB(A) K=3 dB(A)
Vibrationen
Hammerbohren in Beton ah,HD	16,245 m/s2K=1,5m/s2
Meißelbardeen ah,Cheq	11,594 m/s2K=1,5m/s2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN 60745 gemessen. Anhand dieser Großkeiten Werkzeuge miteinander verglichen werden. Außen dem eignet sich diese Großfe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke:

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder unzureichend gewarteten Zubehör kann sich die; Vibrationsbelastung erheblich erhöhen;

• Wenn das Werkzeug ausgeschelt ist, oder wenn es eingeschelt ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringn.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.

BESCHREIBUNG

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2-3.

1. Ein-/Aus-Schalter
2. Bohrmodus-Wahlschalter
3. Hammermodus-Wahlhebel
4. Spannfutter
5. Sicherungsmanschette
6. Haupthandgriff
7. Zusatzhandgriff
8. Staubfänger
9. Schmierstelle

3. MONTAGE

Schalten Sie die Maschine vor der Montage aus undziehen Sie den Netzstecker aus der Steckdose.

Anbringen und Entfernen eines Zubehörteils (Abb. B)

Achtung: Bohrer und Meißel können sehr heißt werden.

Verwenden Sie keine stumpfen Bohrer-Bits oder Meißel. Scharfen oder erneuern Sie stumpfe Bohrer-Bits oder Meißel.

Anbringen

1. Tragen Sie ein paar Tropfen Öl an der Welle des Zubehörs auf.
2. Schieberen Sie die Sicherungsmanschette (5) nach hinten.
3. Setzen Sie das Zubehör in das Spannfutter (4) ein.
4. Sichern Sie das Zubehör durch Drehen gegen den Uhrzeigersinn, bis es in seiner Lage einrastet.
5. Lassen Sie die Sicherungsmanschette (5) los.

Entfernen

1. Schieben Sie die Sicherungsmanschette (5) nach hinten.
2. Entfernen Sie das Zubehör aus dem Spannfutter (4).
3. Lassen Sie die Sicherungsmanschette (5) los.

Anbringen und Entfernen des Zusatzhandgriffs (Abb. C)

Anbringen

1. Losen Sie den Zusammenhandgriff (7) durch Drehengegen den Uhrzeitigersinn.
2. Bringen Sie den Zusammenhanggriff (7) an, indem Sieihn über das Spannffutter (4) schieben.
3. Drehen Sie den Zusammenhanggriff (7) in die erforderliche Position.
4. Ziehen Sie den Zusammenhanggriff (7) durch Drehen im Uhrzeitigersinn an.

Entfernen

1. Losen Sie den Zusammenhandgriff (7) durch Drehengegen den Uhrzeitigersinn.
2. Entfernen Sie den Zusammenhanggriff (7).
3. Ziehen Sie den Zusammenhanggriff (7) durch Drehen im Uhrzeitigersinn an.

Anbringen und Entfernen des Staubfängers (Abb. D)

Der Staubfänger (8) verhindert, dass Staub in die Maschine eindringt, wenn in Decken gebohr wird.

Erneumann Sie einen beschädigten Staubfänger unverzüglich (8).

Anbringen

1. Entfernen Sie das Zubehör ggf. aus dem Spannfutter (4).
2. Schieben Sie den Staubfänger (8) über die Welle des Zubehörs.
3. Setzen Sie das Zubehör mit dem Staubfänger (8) in das Spannfutter (4) ein.

Entfernen

1. Entfernen Sie das Zubehör mit dem Staubfänger (8) aus dem Spannfutter (4).
2. Entfernen Sie den Staubfänger (8) vom Zubehor.

4. BETRIEB

Hammerbohren erfordert eine auserst geringe Druckausubung durch den Bediener. Wird ein übermasig hoher Druck auf das Gerat ausgeibt, kann dies zu Überhitzung des Motors und zum Verbrennen des angetriebenen Werkzeugs führen. Auserdem kann sich der Bohreinsatz verformen und anschliesend nicht mehr vom Gerat entfernen setzen.

Ein- und Ausschalten (Abb. A)

Um die Maschine einzuschalten, drucken Sie auf den Ein-/Aus-Schalter (1).
Um die Maschine auszuschalten,lassen Sie den Ein-/Aus-Schalter (1) los.

Einstellen des Betriebsmodus (Abb. A & E)

Der Bohrmodus-Wahlschalter und der Hammermodus-Wahlhebel müssen entsprechend des erforderlichen Betriebsmodus eingestellt werden. Die Einstellung des erforderlichen Betriebsmodus können Sie der Tabelle unter enthalten.

Einstellung Betriebsmodus (Abb. E)

A) Meißeln (Meißelfunktion): zum Meißeln und für keine Abbrucharbeiten.
B) Schlagbohren (mit Schlagbohrfung): zum Bohren in Mauerwerk wie Ziegel, Beton und ähnlichem Material.
C) Bohren (ohne Schlagbohrfung): zum Bohren in verschiedene Materialien.

Drehen Sie den Bohrmodus-Wahlschalter (2) und den Hammermodus-Wahlhebel (3) auf die erforderliche Position.

Tipps fur die Benutzung

• Führer Sie zum Bohren von großen Lächern, zum Beispiel in sehr hartem Beton, zuerst eine Testbohrung aus, indem Sie einen kleineren Bohreinsatz verwenden. Bohren Sie anschließend mit der Nenngroße.
• Halten Sie das Gerät fest in beiden Händen. Beachten Sie, dass es zu einer Blockade des Bohrers kommt kann, wodurch sich das Gerät eventuell platzlich dreht (besonders beim Bohren von tiefen Lächern).
• Üben Sie keinen starken Druck auf das Gerät aus. Lassen Sie das Gerät die Arbeit verrichten.

5. WARTUNG

Schalten Sie das Gerät vor der Reinigung und Wartung immer aus, undziehen Sie den Netzstecker aus der Steckdose.

Reinigen Sie das Werkzeuggehause regelmasig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie safer, dass die Luftungsoffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeucht wurde. Verwenden Sie keine Losungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffeile beschadigen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Gerate mussen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Nur fur EG-Lander

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmull. Entsprechend der EU-Richtlinie 2012/19/EG uber Elektro- und Elektronik-Altgerate sowie der Umsetzung in nationales Recht muss Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den hochsten Qualitätsstandards entwickelt und sind fur den gesetzlich festgelegten Zeitaum, ausgehend von dem ursprunglichen Kaufdatum, garantiert frei von Fehlern in Material und Ausfuhrung. Sollte das Produkt in thisem Zeitaum aufgrund von Material- und/oder Verarbeitungsmangeln Fehler aufweisen, wenden Sie sichitte direkt an VONROC Kundendienst. Folgende Umstande sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellten vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleis.
  Das Werkzeug wurde übermasig beansprucht, missbrauchlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausdrucklich als auch implizit. Es gibt keine anderen ausdrucklichen oder stillschweigenden Garantien, die uber das hier Genannte hinausgehen, einschlieslich der stillschweigenden Garantien der Marktgangigkeit oder Eignung fur einen bestimmen Zweck. In keinem Fall ist VONROC haftbar fur Neben- oder Folgeschaden. Die Rechtsmittel des Handler beschranken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankundigung andern.

1. VEILIGHEIDSVOORSCHRIFTEN

Elektrische verilgheit

2. TECHNISCHE INFORMATIE

Bedoeld gebruik

TECHNISCHE SPECIFICATIONS

Model Nr. RH503AC
Netspanning 230V ~
Netfrequentie 50Hz
Ingangsvermogen 1050W
Onbelast toerental 950 /min
Aantal slagen 4250 /min
Max. boardiameter
- Beton	Ø 26 mm
- Staal	Ø 13 mm
- Hout	Ø 40 mm
Gewicht 4,7 kg
Geluidsdruk (LPA) 89,8 dB(A) K=3 dB(A)
Geluidsvermogen (LWA) 100,8 dB(A) K=3 dB(A)
Trilling
Hamerboren in beton ah,HD	16,245 m/s2K=1,5m/s2
Beitelen ah,Cheq	11,594 m/s2K=1,5m/s2

Trillingsniveau

Let op: boren en beitels können erg heet worden.

Endast for EU-länder

Indstilling driftsmodus (Fig. E)

A) Mejsling (mejselfunktion): til mejsling og mindre nedbrydningsopgaver.
B) Hammerboring (med hammerfungkction): til boring i murvark, som f.eks. mursten, beton og lignende materiaie.
C) Boring (uden hammerfungtion): til boring i adskillige materialer.
