GEBRUIKSAANWIJZING RH503AC Vonroc

Vertaling van de oorspronkelijke gebruiksaanwijzing

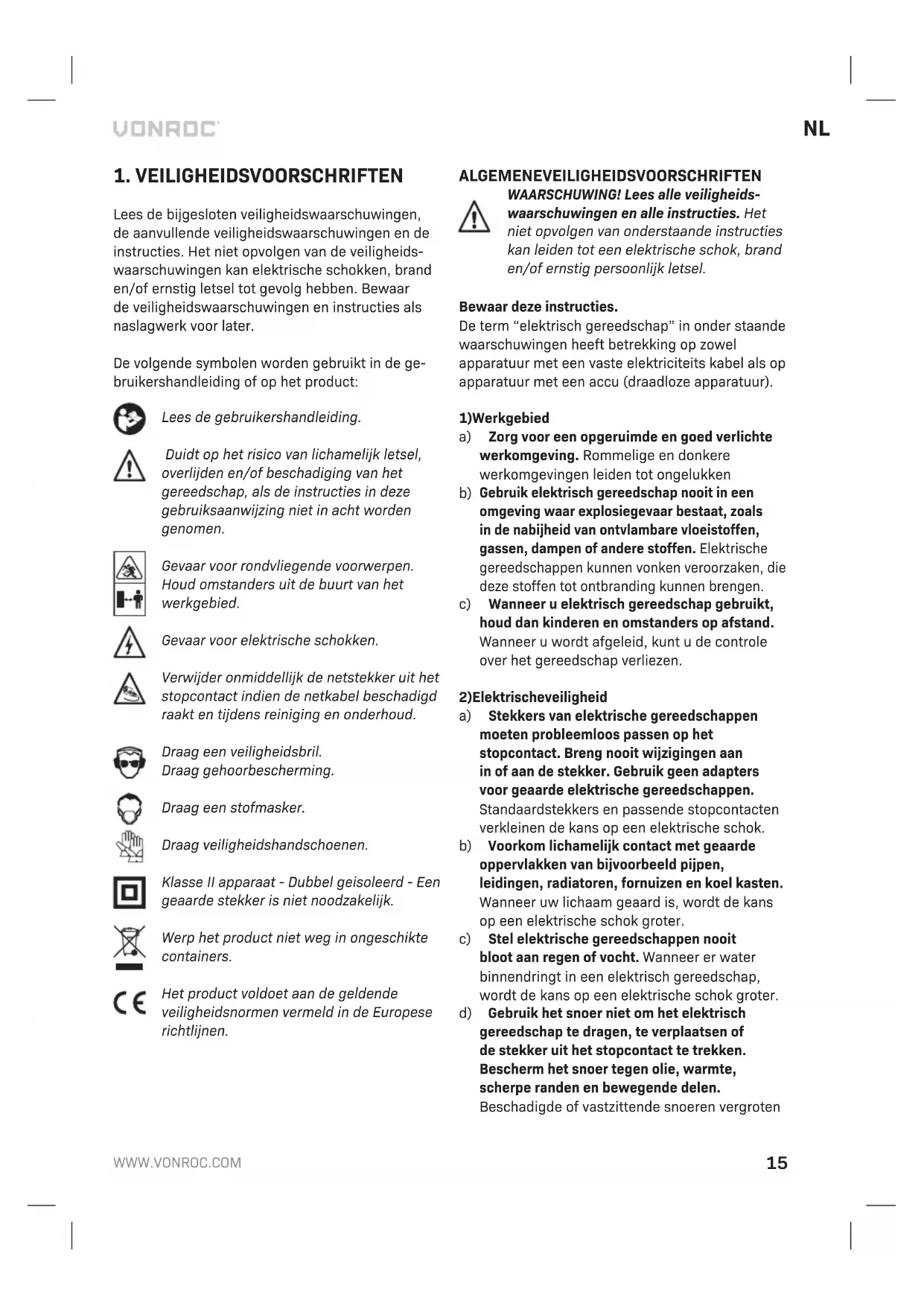

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de ge- bruikershandleiding of op het product: Lees de gebruikershandleiding. Duidt op het risico van lichamelijk letsel, overlijden en/of beschadiging van het gereedschap, als de instructies in deze gebruiksaanwijzing niet in acht worden genomen. Gevaar voor rondvliegende voorwerpen. Houd omstanders uit de buurt van het werkgebied. Gevaar voor elektrische schokken. Verwijder onmiddellijk de netstekker uit het stopcontact indien de netkabel beschadigd raakt en tijdens reiniging en onderhoud. Draag een veiligheidsbril. Draag gehoorbescherming. Draag een stofmasker. Draag veiligheidshandschoenen. Klasse II apparaat - Dubbel geisoleerd - Een geaarde stekker is niet noodzakelijk. Werp het product niet weg in ongeschikte containers. Het product voldoet aan de geldende veiligheidsnormen vermeld in de Europese richtlijnen.

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheids- waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. Bewaar deze instructies. De term “elektrisch gereedschap” in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken

Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen. c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok. b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter. c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter. d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten16

de kans op een elektrische schok. e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner. f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben. b) Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel. c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken. d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.

Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden. f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

Wanneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt. h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

Gebruik en onderhoud van elektrisch gereedschap a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen. b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elektrisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.

Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers. e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap. f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zijn eenvoudigerNL

onder controle te houden. g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties. h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.

5) Gebruik en onderhoud accugereedschap

a) Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wanneer deze met een andere accu wordt gebruikt.

Gebruik elektrisch gereedschap alleen met de speciaal hiervoor bedoelde accu’s. Gebruik van andere accu’s kan kans op letsel en brand geven.

Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen twee polen kunnen maken. Kortsluiting tussen de accupolen kan brandwonden of brand veroorzaken. d) Wanneer de accu niet juist wordt gebruikt, kan er vloeistof uit lopen; raak dit niet aan. Wanneer dit per ongeluk wel gebeurt, spoel dan met water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.

Gebruiken niet een accu of gereedschap dat beschadigd is of gemodificeerd. Beschadigde of gemodificeerde accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt. f) Stel een accu over het gereedschap niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130 °C, kan een explosie veroorzaken. NB De temperatuur van “130 °C” kan worden vervangen door de temperatuur van “265 °F”. g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.

a) Laat uw gereedschap onderhouden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft. b) Voer nooit servicewerkzaamheden uit aan beschadigde accu’s. Alleen de fabrikant of geautoriseerde service-providers mogen ser- vicewerkzaamheden aan accu’s uitvoeren. AANVULLENDE VEILIGHEIDSWAARSCHUWIN

a) Draag gehoorbescherming. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden. b) Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken. c) Houd de elektrische machine vast bij de geïso- leerde greepvlakken wanneer u een handeling uitvoert waarbij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigen snoer. Wanneer het snijhulpstuk een onder spanning staande kabel raakt, kunnen de metalen delen van de machine onder spanning komen te staan, waardoor de gebruiker een elektrische schok kan krijgen. Elektrische veiligheid Controleer altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

Gebruik de machine niet indien het netsnoer of de netstekker zijn beschadigd.

Gebruik uitsluitend verlengkabels die geschikt zijn voor het vermogen van de machine met een minimale dikte van 1.5 mm

. Indien u een verlengkabelhaspel gebruikt, rol dan altijd de kabel volledig uit.18

Bedoeld gebruik Deze boorhamer is bedoeld voor het klopboren van gaten in metselwerk zoals baksteen, beton en ver- gelijkbaar materiaal. Het apparaat is ook geschikt voor boren in hout, metaal, keramiek en plastic. De machine kan ook gebruikt worden als sloophamer in combinatie met de meegeleverde, passende beitels. De machine is absoluut niet bedoeld voor andere doeleinden. Niet geschikt voor gebruik op een bouwterrein. TECHNISCHE SPECIFICATIES Model Nr. RH503AC Netspanning 230V ~Netfrequentie 50HzIngangsvermogen 1050WOnbelast toerental 950 /minAantal slagen 4250 /minMax. boordiameter- Beton- Staal- HoutØ 26 mmØ 13 mmØ 40 mmGewicht 4,7 kgGeluidsdruk (LPA) 89,8 dB(A) K=3 dB(A)Geluidsvermogen (LWA) 100,8 dB(A) K=3 dB(A)TrillingHamerboren in beton a h,HD 16,245 m/s² K=1,5m/s²Beitelen ah,Cheq11,594 m/s² K=1,5m/s² Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiks- aanwijzing wordt vermeld, is gemeten in over- een stem ming met een gestan daar diseerde test volgens EN 60745 ; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toe- passingen, of met andere of slecht onderhou- den accessoires, kan het blootstellingsniveau aanzienlijk verhogen.

• Wanneer de machine is uitgeschakeld of wan- neer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren. Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren. BESCHRIJVING De nummers in de tekst verwijzen naar de illustra- ties op pagina 2-3

1. Aan/uit-schakelaar

2. Keuzeschakelaar boren

Schakel voor assemblage altijd de machine uit en verwijder de netstekker uit het stopcontact. Monteren en verwijderen van het accessoire (Fig. B) Let op: boren en beitels kunnen erg heet worden. Gebruik geen botte boorbits of beitels. Slijp of vervang botte boorbits of beitels onmiddellijk. Monteren

1. Breng een paar druppels olie aan op de schacht

2. Schuif de vergrendelingshuls (5) naar achteren.

3. Plaats het accessoire in de spankop (4).

4. Zet het accessoire vast door het linksom te

draaien totdat het op zijn plaats klikt.

1. Schuif de vergrendelingshuls (5) naar achteren.

2. Verwijder het accessoire uit de spankop (4).

Monteren en verwijderen van de extra handgreep (Fig. C) Monteren

1. Draai de extra handgreep (7) los door hem

3. Draai de extra handgreep (7) naar de gewenste

4. Draai de extra handgreep (7) vast door hem

rechtsom te draaien. Verwijderen

1. Draai de extra handgreep (7) los door hem

2. Verwijder de extra handgreep (7).

3. Draai de extra handgreep (7) vast door hem

rechtsom te draaien. Monteren en verwijderen van de stofopvanger (Fig. D) De stofopvanger (8) voorkomt dat stof de bin- nenkant van de machine bereikt bij het boren in plafonds. Vervang een beschadigde stofopvanger onmiddellijk (8). Monteren

1. Verwijder indien nodig het accessoire uit de

2. Schuif de stofopvanger (8) over de schacht van

3. Plaats het accessoire met de stofopvanger (8)

in de spankop (4). Verwijderen

1. Verwijder het accessoire met de stofopvanger

(8) uit de spankop (4).

2. Verwijder de stofopvanger (8) van het accessoi-

Hamerboren vereist weinig druk van de gebruiker. Overdadige druk kan er toe leiden dat de motor onnodig overbelast wordt en boren verbranden. Tevens kan de boor vervormen, waardoor het niet weer uit de machine gehaald kan worden. In- en uitschakelen (Fig. A)

• Om de machine in te schakelen, drukt u de aan/ uit-schakelaar (1) in.

• Om de machine uit te schakelen, laat u de aan/ uit-schakelaar (1) los. Instellen van de bedrijfsmodus (Fig. A & E) De keuzeschakelaar boren en de keuzehendel hameren moeten worden ingesteld op basis van de gewenste bedrijfsmodus. Zie onderstaande tabel voor het instellen van de gewenste bedrijfsmodus. Instelling Bedrijfsmodus (Fig. E) A) Hakken (beitelfunctie): voor hakken en klein sloopwerk. B) Hamerboren (met hamerfunctie): voor het boren in metselwerk, zoals in baksteen, beton en dergelijk materiaal. C) Boren (zonder hamerfunctie): voor boren in diverse materialen. Draai de keuzeschakelaar boren (2) en de keuze- hendel hameren (3) naar de gewenste positie. Tips voor de gebruiker

• Gebruik bij grote gaten in bijvoorbeeld zeer hard beton eerst een kleinere boort om voor te bo- ren, vervolgens boort u op de gewenste grootte.

• Houd de machine stevig vast met twee handen. Let op: de boor kan vastlopen, waardoor de boormachine plotseling kan gaan draaien (voor- al bij het boren van diepe gaten).

• Oefen niet te veel druk uit op de machine; laat de machine het werk doen.

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en haal het accupack uit de machine. Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmid- delen als benzine, alcohol, ammonia, etc. Dergelij- ke stoffen beschadigen de kunststof onderdelen.20

MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een niet-geautoriseerd service centrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen gebruikt. Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of ver- vanging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
