iSpin 360 E - Siège de voiture Joie - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Siège de voiture i-Size avec base ISOFIX
Dimensions (approx.)	Hauteur : 68-82 cm (support de tête réglable), Largeur : 45 cm, Profondeur : 50 cm
Poids (approx.)	14 kg (siège + base)
Alimentation	Aucune (dispositif mécanique)
Fonctions principales	Rotation 360° pour installation dos/face à la route, inclinaison réglable (6 positions dos/face), piètement de charge, connecteurs ISOFIX, protection latérale, Smart Ride™ (verrouillage pour mode dos)
Entretien et nettoyage	Housse lavable en machine à 30°C, ne pas javelliser, ne pas repasser, séchage à l’ombre
Sécurité	Homologation ECE R129/03 (i-Size), absorption des chocs latéraux, harnais 5 points, indicateurs de verrouillage ISOFIX et piètement
Pièces détachées et réparabilité	Contacter le revendeur ou Joie pour pièces de rechange ; ne pas utiliser de pièces non approuvées
Informations générales	Utilisation dos à la route de 61 à 105 cm (≤ 19 kg, à partir de 6 mois), face à la route de 76 à 105 cm (≤ 19 kg, à partir de 15 mois)

FOIRE AUX QUESTIONS - iSpin 360 E Joie

Quelles sont les limites de taille et de poids pour le mode dos à la route ?

Le mode dos à la route est adapté pour les enfants de 61 à 105 cm, pesant jusqu'à 19 kg, et âgés d'au moins 6 mois.

Puis-je utiliser le siège face à la route avant 15 mois ?

Non, le mode face à la route est autorisé uniquement à partir de 15 mois, même si l'enfant atteint la taille minimale de 76 cm plus tôt.

Comment installer la base ISOFIX correctement ?

Fixez les connecteurs ISOFIX aux ancrages du véhicule jusqu'à ce que les indicateurs deviennent verts, puis déployez le piètement de charge jusqu'au plancher jusqu'à ce que son indicateur passe au vert.

Le siège peut-il pivoter même lorsqu'il est installé ?

Oui, appuyez sur le bouton de rotation pour faire pivoter le siège à 360°, facilitant l'installation et le retrait de l'enfant.

Comment nettoyer la housse du siège ?

Lavez la housse à l'eau froide (30°C maximum), sans javellisant, sans repassage, et laissez sécher à l'ombre. Les pièces souples ne doivent pas être nettoyées à sec.

Que faire si les indicateurs ISOFIX ou du piètement ne deviennent pas verts ?

Vérifiez que les connecteurs sont bien clipsés sur les ancrages et que le piètement est en contact ferme avec le plancher. Si le problème persiste, consultez le manuel ou contactez le revendeur.

Le dispositif de protection latérale doit-il toujours être ouvert ?

Le côté proche de la portière doit toujours être ouvert. L'autre côté peut être fermé si nécessaire pour gagner de l'espace.

À quelle hauteur régler le harnais d'épaules ?

En mode dos à la route, les sangles doivent être au niveau ou en dessous des épaules. En mode face à la route, elles doivent être au niveau des épaules.

Puis utiliser le siège sans la mousse intérieure ?

Non, le siège doit être utilisé avec toutes les pièces souples d'origine. Ne remplacez pas les coussins par d'autres non recommandés.

Le siège est-il compatible avec tous les véhicules ?

Il est compatible avec les sièges i-Size et ceux équipés d'ancrages ISOFIX. Vérifiez le manuel de votre véhicule pour les positions i-Size autorisées.

MODE D'EMPLOI iSpin 360 E Joie

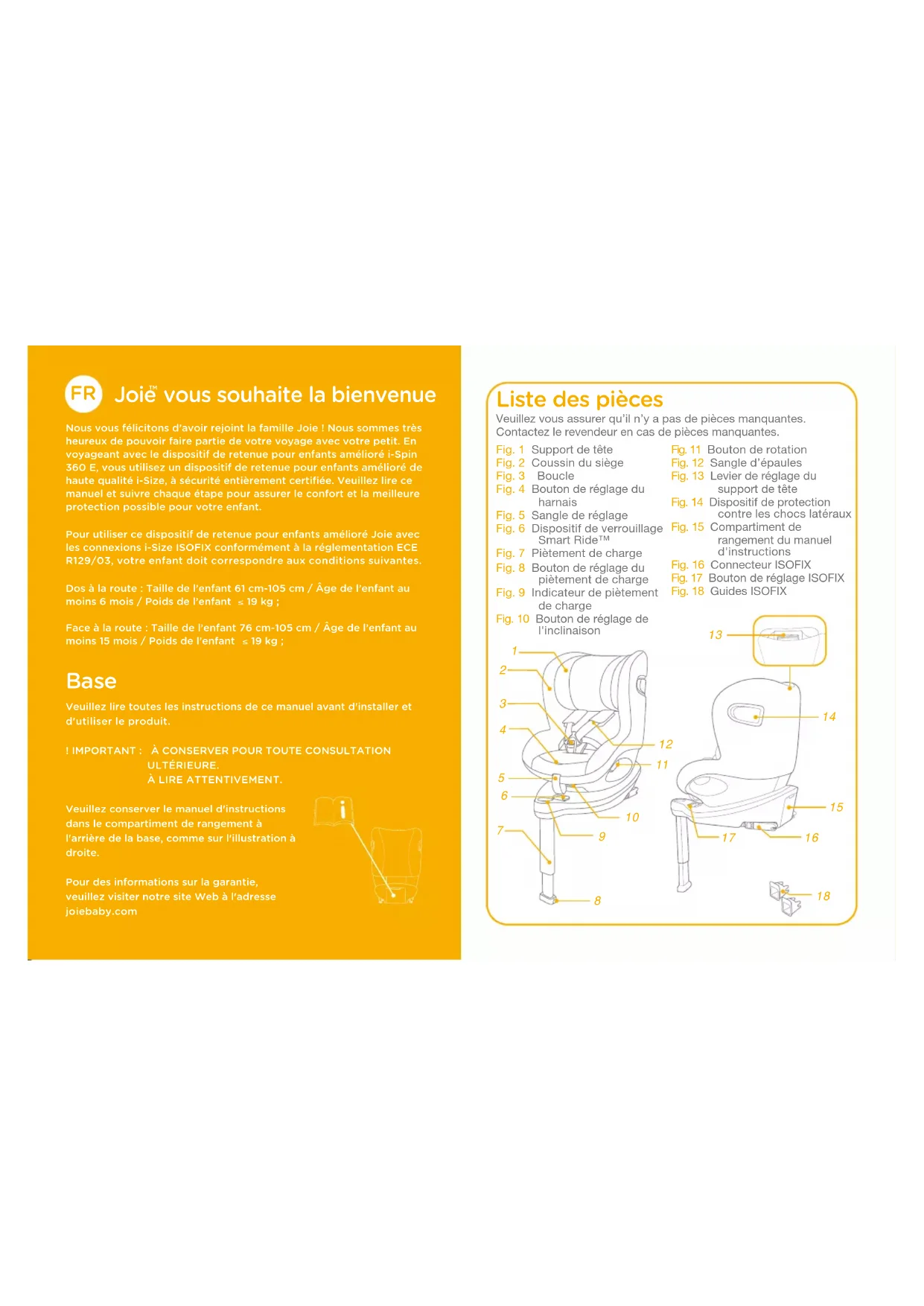

Joie ^™ vous souhaite la bienvenue

Nous vous félicitons d'avoir rejoint la famille Joie ! Nous sommes très heureux de pouvoir faire partie de votre voyage avec votre petit. En voyageant avec le dispositif de retenue pour enfants amélioré i-Spin 360 E, vous utilisez un dispositif de retenue pour enfants amélioré de haute qualité i-Size, à sécurité entièrement certifiée. Veuillez lire ce manuel et suivre chaque étape pour assurer le confort et la meilleure protection possible pour votre enfant.

Pour utiliser ce dispositif de retenue pour enfants amélioré Joie avec les connexions i-Size ISOFIX conformément à la réglementation ECE R129/03, votre enfant doit correspondre aux conditions suivantes.

Dos à la route : Taille de l'enfant 61 cm-105 cm / Âge de l'enfant au moins 6 mois / Poids de l'enfant ≤ 19 kg ;

Face à la route : Taille de l'enfant 76 cm-105 cm / Âge de l'enfant au moins 15 mois / Poids de l'enfant ≤ 19 kg ;

Base

Veuillez lire toutes les instructions de ce manuel avant d'installer et d'utiliser le produit.

! IMPORTANT : À CONSERVER POUR TOUTE CONSULTATION ULTÉRIEURE. À LIRE ATTENTIVEMENT.

Veuillez conserver le manuel d'instructions dans le compartiment de rangement à l'arrière de la base, comme sur l'illustration à droite.

Pour des informations sur la garantie, veuillez visiter notre site Web à l'adresse joiebaby.com

Veuillez vous assurer qu'il n'y a pas de pièces manquantes. Contactez le revendeur en cas de pièces manquantes.

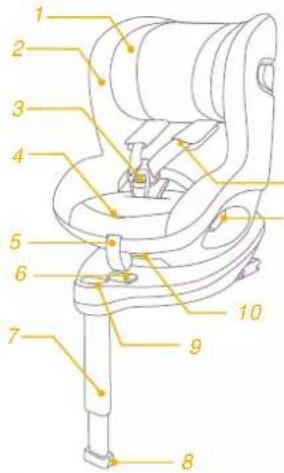

Fig. 1 Support de tête
Fig. 2 Coussin du siège
Fig. 3 Boucle
Fig. 4 Bouton de réglage du harnais
Fig. 5 Sangle de réglage
Fig. 6 Dispositif de verrouillage Smart Ride™
Fig. 7 Piètement de charge
Fig. 8 Bouton de réglage du piètement de charge
Fig. 9 Indicateur de piètement de charge
Fig. 10 Bouton de réglage de l'inclinaison

Fig. 11 Bouton de rotation
Fig. 12 Sangle d'épaules

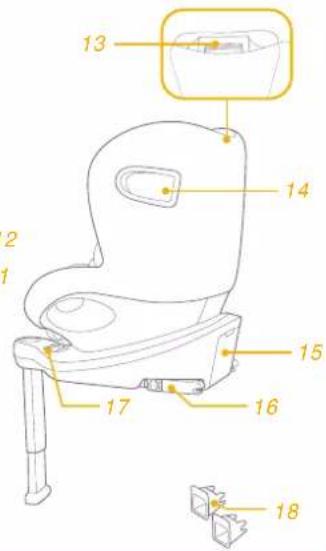

Fig. 13 Levier de réglage du support de tête
Fig. 14 Dispositif de protection contre les chocs latéraux
Fig. 15 Compartiment de rangement du manuel d'instructions
Fig. 16 Connecteur ISOFIX
Fig. 17 Bouton de réglage ISOFIX
Fig. 18 Guides ISOFIX

AVERTISSEMENT

! Pour utiliser ce dispositif de retenue pour enfants amélioré avec les connexions ISOFIX conformément à la réglementation ECE R129/03, votre enfant doit respecter les conditions suivantes.

Dos à la route :

Taille de l'enfant 61 cm-105 cm / Âge de l'enfant au moins 6 mois / Poids de l'enfant ≤ 19 kg ;

Face à la route :

Taille de l'enfant 76cm-105 cm / Âge de l'enfant au moins 15 mois / Poids de l'enfant ≤ 19 kg ;

! IMPORTANT - NE PAS UTILISER FACE À LA ROUTE AVANT QUE L'ÂGE DE L'ENFANT ATTEIGNE 15 mois (Consulter les instructions)

! Les sangles qui maintiennent le dispositif de retenue pour enfants amélioré dans le véhicule doivent être serrées, le piètement doit être en contact avec le plancher du véhicule, les sangles qui retiennent l'enfant doivent être ajustées au corps de l'enfant et ces sangles ne doivent pas être enroulées.

Une fois votre enfant placé dans ce dispositif de retenue pour enfants amélioré, la ceinture de sécurité doit être utilisée correctement, en vérifiant que les sangles sous-abdominales sont bien placées en bas, afin que le bassin soit bien engagé.

! Ce dispositif de retenue pour enfants amélioré doit être remplacé s'il a été soumis à des tensions violentes dans un accident. Un accident peut les endommager, même si vous ne le voyez pas.

AVERTISSEMENT

! Tenez compte du danger causé par des modifications ou des ajouts au dispositif sans l'approbation de l'autorité compétente ainsi que du danger causé par l'absence de respect strict des instructions d'installation fournies par le fabricant du dispositif de retenue pour enfants amélioré.
! Veuillez conserver ce dispositif de retenue pour enfants amélioré à l'écart de la lumière du soleil, car il pourrait devenir trop chaud pour la peau de l'enfant. Touchez toujours le dispositif de retenue pour enfants amélioré avant de placer l'enfant dedans.
! L'enfant ne doit pas resté attaché au dispositif de retenue pour enfants amélioré sans surveillance.
! Tout bagage et autres objets susceptibles de causer des blessures en cas de collision doivent être correctement sécurisés.
! Le dispositif de retenue pour enfants amélioré ne doit pas être utilisé sans les pièces souples.
! Les pièces souples ne doivent pas être remplacées par des pièces autres que celles recommandées par le fabricant, car les pièces souples font partie intégrante des performances du dispositif de retenue.
! N'utilisez PAS de points de contact porteurs autres que ceux décrits dans les instructions et indiqués sur le dispositif de retenue pour enfants amélioré.

AVERTISSEMENT

N'installez JAMAIS ce dispositif de retenue pour enfants amélioré sur un siège de véhicule équipé d'airbags de sécurité en cas d'utilisation en mode bébé.
Avant d'acheter ce dispositif de retenue pour enfants amélioré, veuillez vous assurer qu'il peut être installé correctement dans votre véhicule.
AUCUN dispositif de retenue pour enfants amélioré ne peut garantir une protection complète contre les blessures en cas d'accident. Cependant, une bonne utilisation de ce dispositif de retenue pour enfants amélioré réduira les risques de blessures sérieuses ou de mort pour votre enfant.
N'installez PAS ce dispositif de retenue pour enfants amélioré sans respecter les instructions de ce manuel, ou vous pourriez exposer votre enfant à un risque élevé de blessures ou de mort.
N'utilisez PAS ce dispositif de retenue pour enfants amélioré si des pièces sont endommagées ou manquantes.
! Ne faites PAS porter à votre enfant des vêtements trop amples/grands, car cela pourrait l'empêcher d'être bien attaché par les sangles du harnais pour les épaules et le harnais entre les jambes.
Ne laissez PAS ce dispositif de retenue pour enfants amélioré ou d'autres objets détachés ou non fixés dans votre véhicule, car un dispositif de retenue pour enfants amélioré non fixé peut être projeté et blesser les passagers lors de virages serrés, d'arrêts soudains ou de collisions.

AVERTISSEMENT

N'utilisez JAMAIS un dispositif de retenue pour enfants amélioré d'occasion ou dont vous ne connaissez pas l'historique, car il pourrait présenter des dommages structurels compromettant la sécurité de votre enfant.
N'utilisez JAMAIS de cordes ou d'autres substituts pour fixer le dispositif de retenue pour enfants amélioré dans le véhicule ou pour attacher l'enfant dans le dispositif de retenue pour enfants amélioré.
Assurez-vous que le dispositif de retenue pour enfants amélioré est installé de sorte qu'aucune partie n'interfère avec les sièges amovibles ou le fonctionnement des portes du véhicule.
Consultez le distributeur pour tous problèmes concernant la maintenance, la réparation et le remplacement de pièces.
Retirez ce dispositif de retenue pour enfants amélioré du siège du véhicule si vous n'allez pas l'utiliser pendant une durée prolongée.
Les pièces de ce dispositif de retenue pour enfants amélioré ne peuvent en aucune façon être lubrifiées.
! Attachez toujours l'enfant dans le dispositif de retenue pour enfants amélioré, même pour de courts trajets, car c'est dans ces circonstances que la majorité des accidents surviennent.
Vérifiez régulièrement la présence de saleté sur les guides ISOFIX et nettoyez-les si nécessaire. La fiabilité peut être affectée par l'infiltration de poussière, saletés, particules de nourriture, etc.
! Ne placez RIEN d'autre que les coussins internes recommandés dans ce dispositif de retenue pour enfants amélioré.
Le dispositif de retenue pour enfants ne s'adapte peut être pas dans tous les véhicules homologués s'il est utilisé dans l'une de ces positions.

Urgence

En cas d'urgence ou d'accident, il est très important que votre enfant soit immédiatement pris en charge par les premiers secours et des soins médicaux.

Informations sur le produit

« i-Size » (Systèmes de retenue pour enfants améliorés ISOFIX universels intégrés) est une catégorie de systèmes de retenue pour enfants améliorés compatible avec toutes les positions d'assise i-Size d'un véhicule.

1. Conformément à la réglementation ECE R129/03, ce produit est un dispositif de retenue pour enfants amélioré ISOFIX universel de classe ISO/F2X, ISO/R2 et doit être installé avec des connexions ISOFIX.
2. Il s'agit d'un système de retenue pour enfants amélioré "i-Size". Il est approuvé conformément à la réglementation UN n° 129 pour une utilisation dans des positions de sièges de véhicules compatibles i-Size comme indiqué par le constructeur dans le manuel de l'utilisateur du véhicule.
3. En cas de doute, consultez le fabricant du système de retenue pour enfants amélioré ou le revendeur.

Matériaux Plastiques, métal, tissus N° de brevet Brevets en attente

Remarques sur l'installation

voir images 1 - 2

Choix du mode d'installation

ECE R129/03	Taille de l'enfant	Mode d'installation	Installation		Âge de référence	Position inclinée
	61 cm-105 cm/ ≤ 19 kg	Mode orienté vers l'arrière			entre 6 mois et environ 4 ans	Position 1-6
	76cm-105 cm/ ≤ 19 kg	Mode orienté vers l'avant			entre 15 mois et environ 4 ans	Position 1-6

Âge de l'enfant	Mode d'installation	Installation	Dispositif de verrouillage Smart RideTM
6-15 M	Mode orienté vers l'arrière
> 15 M	Mode dos à la route/face à la route

Installation de la base

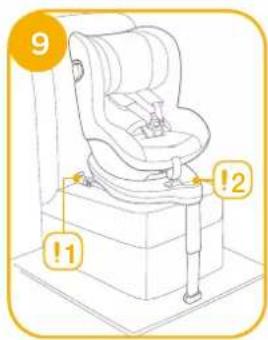

voir images 3 - 12

! Après avoir placé la base sur le siège du véhicule, tirez le piètement de charge vers le bas jusqu'au plancher. ③

! Insérez les guides ISOFIX pour faciliter l'installation. 4 -1

! L'ISOFIX propose 11 positions réglables. Tout en appuyant sur le bouton ISOFIX -1, retirez le connecteur ISOFIX. -2
! Assurez-vous que les deux connecteurs ISOFIX sont solidement fixés à leurs points d'ancrage ISOFIX. Le couleur des indicateurs sur les deux connecteurs ISOFIX doit être complètement verte. 6-1
! Après avoir installé avec succès les connecteurs ISOFIX, appuyez à nouveau sur les boutons de réglage ISOFIX tout en poussant le dossier du siège jusqu'à ce qu'il entre en contact avec le dossier du siège du véhicule. 6
! Après avoir fixé l'ISOFIX, tirez le piètement de charge vers le bas jusqu'au plancher. Lorsque l'indicateur du piètement de charge est vert, le piètement de charge est installé correctement.
! Appuyez sur le bouton de déverrouillage du piêtement de charge, puis ajustez la longueur du piêtement de charge.
! Assurez-vous toujours que le piètement de charge est bien en contact avec le plancher du véhicule et qu'il est verrouillée, qu'il y ait un enfant dans le dispositif de retenue pour enfants amélioré ou non.

! Le piètement de charge propose 19 positions. Lorsque l'indicateur de piètement de charge est rouge, cela signifie que le piètement de charge est dans une mauvaise position. 8
! Assurez-vous que le piètement de charge est complètement en contact avec le plancher du véhicule. L'indicateur rouge signifie qu'il n'est pas installé correctement.
! Vérifiez que la base est bien installée en tirant sur les deux connecteurs ISOFIX.
! Les connecteurs ISOFIX doivent être attachés et verrouillés sur les points d'ancrage ISOFIX. 9 -1
! Le piètement de charge doit être installé correctement avec l'indicateur vert. 9 -2

Retrait de la base

Pour le retirer du véhicule, appuyez sur le bouton de réglage ISOFIX 10 -1 et tirez la base du siège. 10 -2

Puis appuyez et relâchez les connecteurs du système ISOFIX du véhicule. 11

Pour éviter tout dommage pendant le transport, appuyez sur le bouton de réglage ISOFIX 12 -1 et pliez complètement le connecteur. 12 -2

Utilisation du dispositif de protection contre les chocs latéraux

voir images 13 - 15

! Assurez-vous que le dispositif de protection contre les chocs latéraux est verrouillé en position ouverte pour une sécurité maximale contre les chocs latéraux.

1. Les dispositifs de protection contre les chocs latéraux sont automatiquement activés lorsque la boucle du harnais est ramenée en position et le harnais est serré, les deux côtés sont ouverts automatiquement. 13 -1 13 -2
   ! IMPORTANT : Veuillez noter que le dépliage des éléments de protection contre les chocs latéraux NE signifie PAS que l'enfant est déjà suffisamment retenu.
2. Le dispositif de protection contre les chocs latéraux à l'opposé de la porte du véhicule peut être fermé pour avoir plus d'espace d'assise, si nécessaire. Le côté le plus proche de l'extérieur du véhicule doit toujours être en position ouverte. 14 -1 14 -2
3. Le dispositif de protection contre les chocs latéraux peut être ouvert manuellement comme indiqué sur 15.

Réglage de l'inclinaison

voir images 16 - 17

Appuyez sur le bouton de réglage de l'inclinaison ¹⁶ , pour ajuster le dispositif de retenue pour enfants amélioré à la bonne position. Les angles d'inclinaison sont illustrés en ¹⁷

Veuillez vérifier à nouveau la position du piètement de charge après inclinaison.

Le mode dos à la route propose 6 positions d'inclinaison et le mode face à la route propose 6 positions d'inclinaison.

Réglage de la hauteur pour le repose-tête et le harnais pour épaules

voir images 18 - 20

1. Veuillez ajuster le support de tête et vérifier si les harnais pour épaules sont à la bonne hauteur conformément à 18
   ! En cas d'utilisation dos à la route, la hauteur des harnais d'épaules doit être au niveau ou en dessous du sommet des épaules de l'enfant. 18
   ! En cas d'utilisation face à la route, la hauteur des harnais d'épaules doit être au niveau du sommet des épaules de l'enfant. 18
2. Appuyez sur le levier de réglage du support de tête ¹⁹ , tout en tirant ou en poussant sur le support de tête pour l'enclencher dans l'une des 6 positions. Les positions du support de tête sont illustrées en ²⁰ .

Utilisation en mode dos à la route (Taille de l'enfant entre 61 cm et 105 cm/Poids de l'enfant ≤ 19 kg/6 mois - 4 ans)

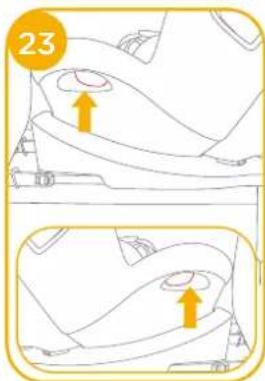

voir images 21 - 31

! Veuillez installer le dispositif de retenue pour enfants amélioré sur le siège arrière du véhicule, puis placez l'enfant dans le dispositif de retenue pour enfants amélioré.
! Veuillez faire coulisser le dispositif de verrouillage Smart Ride™ vers la gauche lorsque le dispositif de retenue pour enfants amélioré est utilisé en mode dos à la route.
1. Appuyez sur le bouton de réglage ISOFIX 22 -1 et retirez la base du siège du véhicule.
2. Appuyez sur le bouton de rotation afin de le tourner pour une installation/un retrait latéral plus facile de l'enfant, puis tournez le siège en position dos à la route.

! Appuyez sur le bouton de rotation sur l'un des deux côtés pour tourner le dispositif de retenue pour enfants amélioré.
! Assurez-vous toujours que le dispositif de retenue pour enfants amélioré est bien verrouillé en mode face à l'avant ou en mode face à l'arrière, qu'il y ait un enfant dans le dispositif de retenue pour

95 96 enfants amélioré ou non.

1. Après avoir installé avec succès les connecteurs ISOFIX, appuyez à nouveau sur les boutons de réglage ISOFIX tout en poussant le dossier du siège jusqu'à ce qu'il entre en contact avec le dossier du siège du véhicule. -1 -2
   ! Les connecteurs ISOFIX doivent être attachés et verrouillés sur les points d'ancrage ISOFIX. 20 -1
   ! Le piètement de charge doit être installé correctement avec l'indicateur vert. 25 -2

1. Appuyez sur le bouton de réglage de la sangle, tout en tirant les harnais d'épaules à la longueur souhaitée (Tirez depuis le dessous des rembourrages d'épaules fixes pour allonger). ²⁷
2. Déverrouillez la boucle des harnais en appuyant sur le bouton rouge. 28
3. Fixez les boucles des deux côtés du siège comme indiqué situées des deux côtés du siège pour rendre l'installation de l'enfant en mode dos à la route plus pratique.

1. Placez l'enfant dans le dispositif de retenue pour enfants amélioré et passez les deux bras à travers le harnais.
   Une fois l'enfant assis, vérifiez à nouveau que les harnais d'épaules sont à la bonne hauteur.

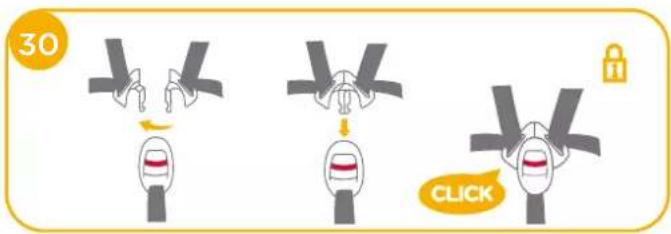

2. Engagez la boucle. Veuillez consulter 30

1. Tirez la sangle de réglage et ajustez-la à la bonne longueur pour vous assurer que votre enfant est correctement attaché.
   ! Maintenez toujours l'enfant attaché dans le harnais et correctement serré en éliminant le jeu éventuel.

Utilisation en mode face à la route

(Taille de l'enfant entre 76 cm et 105 cm / Poids de l'enfant 19 kg / 15 mois - 4 ans)

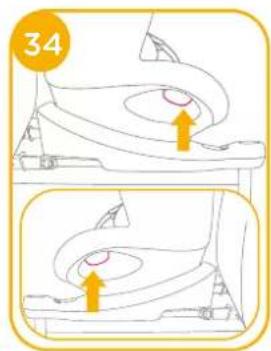

voir images 32 - 4

! Veuillez installer le dispositif de retenue pour enfants amélioré sur le siège du véhicule, puis placez l'enfant dans le dispositif de retenue pour enfants amélioré.

! Veuillez faire coulisser le dispositif de verrouillage Smart Ride™ vers la droite lorsque le dispositif de retenue pour enfants amélioré est utilisé en mode face à la route. 32

1. Appuyez sur le bouton de réglage ISOFIX 33 -1 et retirez la base du siège du véhicule. 33 -2

1. Appuyez sur le bouton de rotation afin de le tourner pour une installation/un retrait latéral plus facile de l'enfant, puis tournez le siège en position face à la route. 34 x 35
   ! Appuyez sur le bouton de rotation sur l'un des deux côtés pour tourner le dispositif de retenue pour enfants amélioré.
   ! Assurez-vous toujours que le dispositif de retenue pour enfants amélioré est bien verrouillé en mode face à l'avant ou en mode face à l'arrière, qu'il y ait un enfant dans le dispositif de retenue pour enfants amélioré ou non.
2. Après avoir installé avec succès les connecteurs ISOFIX, appuyez à nouveau sur les boutons de réglage ISOFIX tout en poussant le dossier du siège jusqu'à ce qu'il entre en contact avec le dossier du siège du véhicule.

36 -1 35 -2

! Les connecteurs ISOFIX doivent être attachés et verrouillés sur les points d'ancrage ISOFIX. 37 -1
! Le piètement de charge doit être installé correctement avec l'indicateur vert. 37 -2

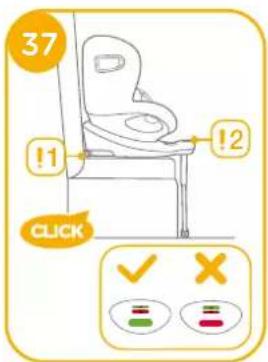

Sécuriser l'enfant

1. Appuyez sur le bouton de réglage de la sangle, tout en tirant les harnais d'épaules à la longueur souhaitée (Tirez depuis le dessous des rembourrages d'épaules fixes pour allonger). ³⁸
2. Déverrouillez la boucle des harnais en appuyant sur le bouton rouge.

1. Fixez les boucles des deux côtés du siège comme indiqué 40 situées des deux côtés du siège pour rendre l'installation de l'enfant en mode face à la route plus pratique.
2. Placez l'enfant dans le dispositif de retenue pour enfants amélioré et passez les deux bras à travers le harnais. Engagez la boucle.

! Une fois l'enfant assis, vérifiez à nouveau que les harnais d'épaules sont à la bonne hauteur.
5. Tirez la sangle de réglage et ajustez-la à la bonne longueur pour vous assurer que votre enfant est correctement attaché. 41
! Maintenez toujours l'enfant attaché dans le harnais et correctement serré en éliminant le jeu éventuel.

Détacher les parties souples

voir images 42 - 49

Appuyez sur le bouton rouge pour désengager la boucle.

Suivez les étapes 43 - 48 pour détacher les pièces souples.

Pour fixer à nouveau les parties souples, veuillez répéter les étapes ci-dessus dans l'ordre inverse.

Entretien et maintenance

! Veuillez laver la housse du siège et le rembourrage interne à l'eau froide, à moins de 30 °C.
! Ne repassez pas les pièces souples.
! Ne nettoyez pas les pièces souples à sec ou à l'eau de Javel.
! N'utilisez pas de détergents non dilués, d'essence ou d'autres solvants organiques pour laver le dispositif de retenue pour enfants amélioré ou la base. Cela peut endommager le dispositif de retenue pour enfants amélioré.
! N'essorez pas la housse du siège et le rembourrage interne pour les sécher. Cela peut laisser des plis sur la housse du siège et le rembourrage interne.
! Veuillez laisser sécher la housse du siège et le rembourrage interne à l'ombre.
Veuillez retirer le dispositif de retenue pour enfants amélioré et la base du siège du véhicule en cas d'inutilisation prolongée. Mettez le dispositif de retenue pour enfants amélioré dans un lieu frais, sec et hors de portée de votre enfant.
! Ne manipulez pas les connecteurs du harnais pendant le nettoyage.

Welkom bij Joie™
