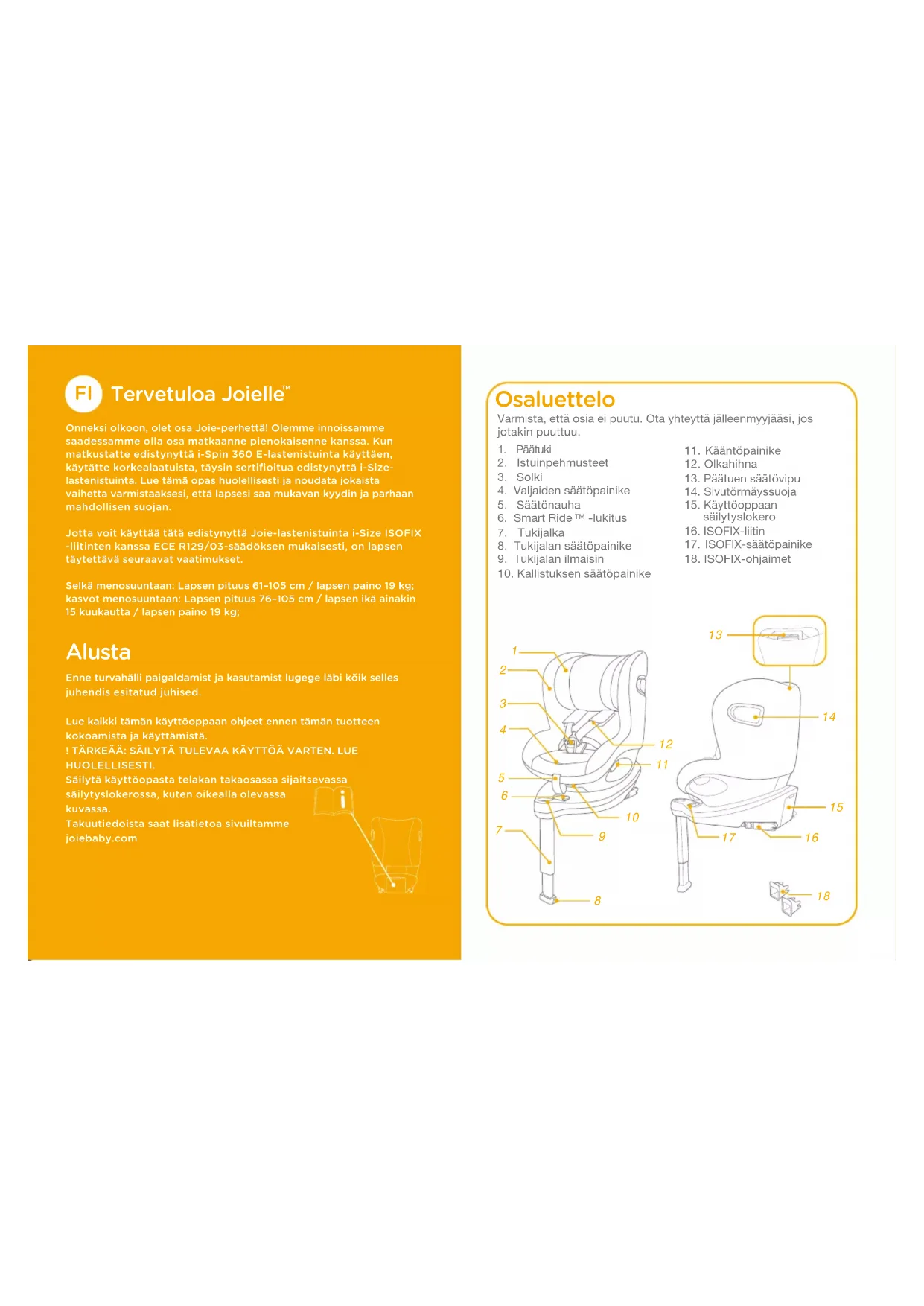

KÄYTTÖOHJE iSpin 360 E Joie

Onneksi olkoon, olet osa Joie-perhettäl Olemme innoissamme saadessamme olla osa matkaanne pienokaisenne kanssa. Kun matkustatte edistynyttä i-Spin 360 E-lastenistuinta käyttäen, käytätte korkealaatuista, täysin sertifioitua edistynyttä i-Size-lastenistuinta. Lue tämä opas huolellisesti ja noudata jokaista vaihetta varmistaaksesi, että lapsesi saa mukavan kyydin ja parhaan mahdollisen suojan.

Jotta voit käyttää tätä edistynyttä Joie-lastenistuinta i-Size ISOFIX -liitinten kanssa ECE R129/03-säädöksen mukaisesti, on lapsen täytettävä seuraavat vaatimukset.

Selkä menosuuntaan: Lapsen pituus 61-105 cm / lapsen paino 19 kg; kasvot menosuuntaan: Lapsen pituus 76-105 cm / lapsen ikä ainakin 15 kuukautta / lapsen paino 19 kg;

Alusta

Lue kaikki tämän käyttöoppaan ohjeet ennen tämän tuotteen kokoamista ja käyttämistä.

! TÄRKEÄÄ: SÄILYTÄ TULEVAA KÄYTTÖÄ VARTEN. LUE HUOLELLISESTI.

Säilytä käyttöopasta telakan takaosassa sijaitsevassa

säilytyslokerossa, kuten oikealla olevassa kuvassa.

Takuutiedoista saat lisätietoa sivuiltamme joiebaby.com

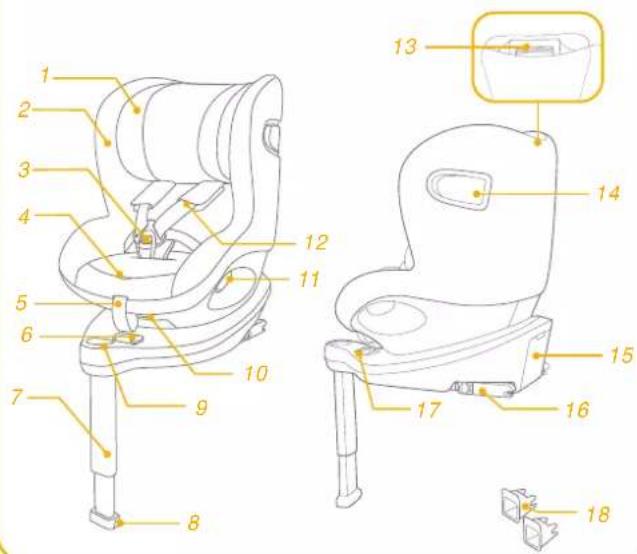

Varmista, että osla ei puutu. Ota yhteyttä jälleenmyyjääsi, jos jotakin puuttuu.

1. Päätuki
2. Istuinpehmusteet
3. Solki
4. Valjaiden säätöpainike
5. Säätönauha
6. Smart Ride ^TM -lukitus
7. Tukijalka
8. Tukijalan säätöpainike
9. Tukijalan ilmaisin

10. Kallistuksen säätöpainike

11. Kääntöpainike

12. Olkahihna
13. Päätuen säätövipu
14. Sivutörmäyssuoja
15. Käyttöoppaan säilytyslokero
    16.ISOFIX-liitin
16. ISOFIX-säätöpainike
    18.ISOFIX-ohjaimet

! Jotta voit käyttää tätä edistynyttä lastenistuinta ISOFIX-liitinten kanssa ECE R129/03-säädöksen mukaisesti, on lapsesi täytettävä seuraavat vaatimukset.

Selkä menosuuntaan:

Lapsen pituus 61–105 cm / lapsen ikä 6 kuukautta – noin 4 vuotta / lapsen paino ≤19 kg;

Kasvot menosuuntaan:

Lapsen pituus 76–105 cm / lapsen ikä ainakin 15 kuukautta / lapsen paino ≤ 19 kg;

! TÄRKEÄÄ – ÄLÄ KÄYTÄ KASVOT MENOSUUNTAAN PÄIN ENNEN KUIN LAPSI TÄYTTÄÄ 15 kuukautta (katso ohjeet)
! Kaikkien hihnojen, joilla edistynyt lastenistuin on kiinnitetty ajoneuvoon, on oltava tiukalla, tukijalan tulee ulottua ajoneuvon lattiaan, lapsen kiinnitykseen käytettävät vyöt on säädettävä lapsen vartalon mukaisesti eivätkä hihnat saa olla kiertyneinä.
! Kun lapsesi on asetettu tähän edistyneeseen lastenistuimeen, turvavyötä on käytettävä oikein ja varmistettava, että lantiohihna kulkee riittävän alhaalla tarjoten lantiolle riittävän tuen.
! Tämä edistynyt lastenistuin tulee vaihtaa, kun siihen on kohdistunut onnettomuudesta johtuvia äkillisiä rasituksia. Onnettomuus voi aiheuttaa laitteille vahinkoa, jota et näe.

! Huomioi, että laitteelle tehdyt muokkaukset ja muutokset ilman viranomaisen hyväksyntää sekä edistyneen lastenistuimen valmistajan antamien asennusohjeiden noudattamatta jättäminen voivat aiheuttaa vaaratilanteen.
! Pidä tämä edistynyt lastenistuin auringonvalolta suojattuna, sillä muutoin se voi olla liian kuuma lapsen iholle. Kokeile tehostettua lasten turvajärjestelmää kädellä aina ennen lapsen asettamista siihen.
! Lasta ei saa jättää edistyneeseen lastenistuimeen vartioimatta.
! Matkatavarat ja muut esineet, jotka voivat aiheuttaa vammoja törmäystilanteessa on kiinnitettävä asianmukaisesti.
! Edistynyttä lastenistuinta ei saa käyttää ilman pehmeitä osia.
! Pehmeitä osia ei saa vaihtaa muihin kuin valmistajan suosittelemiin osiin, sillä pehmeät osat ovat oleellinen osa turvajärjestelmän toimintaa.
! ÄLÄ käytä muita tukipisteitä kuin niitä, jotka on kuvailtu ohjeissa ja merkitty tehostettuun lasten turvajärjestelmään.
! ÄLÄ KOSKAAN asenna tätä edistynyttä lastenistuinta ajoneuvon istuimelle, joka on varustettu ilmatyynyllä, kun sitä käytetään vauvatilassa.
! Tarkista ennen tämän edistyneen lastenistuimen ostamista, että laite voidaan asentaa ajoneuvoosi oikein.

! Mikään tehostettu lasten turvajärjestelmä El voi taata täyttä suojaa vammoilta onnettomuustilanteessa. Tämän tehostetun lasten turvajärjestelmän oikeaoppinen käyttö vähentää kuitenkin lapsesi vakavan loukkaantumisen tai kuoleman riskiä.
! ÄLÄ asenna tätä tehostettua lasten turvajärjestelmää noudattamatta tämän käyttöoppaan ohjeita, sillä muuten saatat altistaa lapsesi vakavalle loukkaantumiselle tai kuolemalle.
! ÄLÄ käytä tätä tehostettua lasten turvajärjestelmää, jos se on vaurioitunut tai siitä puuttuu osia.
! ÄLÄ pue lastasi suuriin / liian suuriin vaatteisiin, sillä tämä saattaa estää olkavaljaiden hihnojen ja jalkojen välissä sijaitsevan haarahihnan riittävän tiukan ja kunnollisen kiinnityksen.
! ÄLÄ jätä tätä tehostettua lasten turvajärjestelmää tai muita esineitä kiinnittämättä ajoneuvossasi, sillä kiinnittämätön tehostettu lasten turvajärjestelmä saattaa singahtaa ilmaan ja vahingoittaa ajoneuvossa olevia henkilöitä tiukoissa käännöksissä, äkkipysähdyksissä tai törmäyksissä.
! ÄLÄ KOSKAAN käytä käytettyä edistynyttä lastenistuinta tai istuinta, jonka historiaa et tunne. Sen rakenteessa saattaa olla vaurioita, jotka vaarantavat lapsesi turvallisuuden.
! ÄLÄ KOSKAAN käytä köysiä tai muita korvaavia menetelmiä tehostetun lasten turvajärjestelmän kiinnittämiseksi ajoneuvoon tai lapsen kiinnittämiseksi turvajärjestelmään.

! Varmista, että tehostettu lasten turvajärjestelmä on asennettu niin, että mikään sen osa ei ole siirrettävien istuinten edessä tai haittaa ajoneuvon ovien toimintaa.
! Ota yhteyttä jakelijaan huoltoon, korjaukseen ja osien vaihtoon liittyvissä kysymyksissä.
! Poista edistynyt lastenistuin ajoneuvosta, jos sitä ei käytetä pitkään aikaan.
! Tämän tehostetun lasten turvajärjestelmän osia ei saa voidella millään tavalla.
! Kiinnitä lapsi aina tehostettuun lasten turvajärjestelmään myös lyhyillä matkoilla, sillä suurin osa onnettomuuksista tapahtuu kyseisillä matkoilla.
! Tarkista ISOFIX-ohjaimet säännöllisesti lian varalta ja puhdista tarvittaessa. Esimerkiksi lika, pöly ja ruuantähteet voivat vaikuttaa turvajärjestelmän luotettavuuteen.
! ÄLÄ aseta tähän tehostettuun lasten turvajärjestelmään muita kuin suositeltuja sisätyynyjä.
! Lastenistuin ei välttämättä sovi käytettäväksi kaikkien hyväksyttyjen ajoneuvojen kanssa, kun sitä käytetään jossakin näistä asennoista.

Hätätilanteet

Hätätilanteissa tai onnettomuuksissa tärkeintä on, että lapsesi saa välittömästi ensiapua ja hoitoa.

Tuotetiedot

"i-Size" (integroitu yleinen ISOFIX edistynyt lasten turvajärjestelmä) on edistyneet lastenistuimen luokitus, jota käytetään kaikissa ajoneuvon i-Size-sijoituspaikoissa.

1. Tuote on ECE R129/03-säädöksen mukaisesti yleinen ISOFIX-luokan ISO/F2X, ISO/R2 edistynyt lastenistuin, joka on kiinnitettävä ISOFIX-liittimillä.
2. Kyseessä on i-Size-luokan edistynyt lastenistuin. Se on hyväksytty säädöksen nro 129 mukaisesti käytettäväksi i-Size-yhteensopivilla ajoneuvojen istumapaikoilla ajoneuvon käyttöoppaassa ajoneuvon valmistajan ilmoittamalla tavalla.
3. Jos epäröit, ota yhteyttä edistyneen lastenistuimen tai ajoneuvon valmistajaan.

Materiaalit Muovi, metalli, tekstiilit

Patentin nro Patentit haussa

Huomioita asennuksesta

Katso kuvat ① - ②

ECERI29/03	Lapsen koko	Asennustila	Asennus Viiteikä			Kallistuksen asento
	61-105 cm/ ≧ 19 kg	Selkä menosuuntaan -tila			6 kuukautta - noin 4 vuotta	Asento 1-6
	76-105 cm/ ≧ 19 kg	Kasvot menosuuntaan -tila			15 kuukautta - noin 4 vuotta	Asento 1-6

Lapsen ikä	Asennustila	Asennus Smart Ride -lukitus
6-15 kk	Selkä menosuuntaan -tila
> 15 kk	Kasvot/selkä menosuuntaan -tila

Telakan asennus

Katso kuvat 3 - 12

! Kun olet asettanut telakan ajoneuvon istuimelle, vedä tukijalka alas lattiaan saakka. ③

! Aseta ISOFIX-ohjaimet helpottamaan asennusta. 4 -1

! ISOFIX-liitännälle on olemassa 11 säädettävää asentoa. Samalla kun painat ISOFIX-painikkeen pohjaan 5 -1, vedä ISOFIX-liitin esiin. 5 -2
! Varmista, että molemmat ISOFIX-liittimet ovat tiukasti kiinni ISOFIX-kiinnityskohdissa. Kummankin ISOFIX-liittimen ilmaisimen värin pitäisi olla täysin vihreä. 6 -1
Asennettuasi onnistuneesti ISOFIX-liittimet paina ISOFIX-säätöpainikkeita uudestaan samalla, kun työnnät istuinta taaksepäin, kunnes se osuu istuimen selkänojaan.
! Vedä tukijalka alaspäin lattiaan saakka ISOFIX-järjestelmän kiinnittämisen jälkeen. Kun tukijalan merkki on vihreä, on tukijalka asennettu oikein.
! Purista tukijalan vapautuspainiketta ja säädä sitten tukijalan pituutta.
! Varmista aina, että tukijalka on kosketuksissa ajoneuvon lattian kanssa ja pysyy lukittuna riippumatta siitä onko parannetussa lapsen turvaistuimessa lasta.

5 2 1

Tukijalalla on 19 asentoa. Kun tukijalan ilmaisin on punainen, tukijalka on väärässä asennossa.
! Varmista, että kannatinjalka on täysin ajoneuvon lattiaa vasten. Punainen tarkoittaa, että se on asennettu väärin. 8
! Varmista kummastakin ISOFIX-liittimestä vetämällä, että telakka on tiukasti kiinni.
! ISOFIX-liitinten on oltava kiinni ja lukittuna ISOFIX-kiinnityskohtiin. 9 -1
! Tukijalan on oltava asennettu oikein ja ilmaisimen näytettävä vihreää. 9 -2

Irrottaaksesi ajoneuvosta paina ISOFIX-säätöpainiketta 15 -1 ja vedä telakan takaosa istuimesta. 16 -2

Sen jälkeen paina ja vapauta ajoneuvon ISOFIX-järjestelmän liittimet. 11

Kuljetuksen aikaisen vahingoittumisen ehkäisemiseksi paina ISOFIX-säätöpainiketta 12 -1 ja taita liitin kokonaan kasaan. 12 -2

10 2 1

11 2 1

12 2 1

Sivutörmäyssuojan käyttö

Katso kuvat 13 - 15

! Varmista, että sivutörmäyssuoja on lukittu aukinaiseen asentoon tarjotakseen maksimaalisen sivutörmäyssuojan.

1. Sivutörmäyssuojat aktivoituvat automaattisesti, kun valjaiden solki siirretään takaisin paikoilleen ja valjaat kiristyvät, jolloin molemmat puolet avautuvat automaattisesti.

1. Ajoneuvon ovea vastapäätä oleva sivutörmäyssuoja voidaan tarvittaessa sulkea lisäistumatilan aikaansaamiseksi. Ajoneuvon ulkosivua lähimpänä olevan puolen suojan tulisi aina olla avoimessa asennossa. 14 -114 -2

2. Sivutörmäyssuojat voidaan avata käsin, kuten kuvassa.

13 2 1

14 1 2

15 1 2

Kallistuksen säätö

Katso kuvat 16 - 17

Säädä edistynyt lastenistuin oikeaan asentoon puristamalla kallistuksen säätöpainiketta ^16 Kallistuskulmat näkyvät kuvassa. ^17

Tarkista tukijalan asento kallistamisen jälkeen. Valittavana on 6 kallistusasentoa selkä menosuuntaan -tilalle ja 6 kallistusasentoa kasvot menosuuntaan -tilalle.

16

Päätuen ja olkavaljaiden korkeudensäätö

Katso kuvat 18 - 20

1. Säädä päätukea ja tarkista, ovatko olkavaljaat oikealla korkeudella kuvan 18 mukaisesti.
   ! Kun käytetään selkä menosuuntaan -tilassa, täytyy olkavaljaiden korkeuden olla lapsen olkapäiden yläosan korkeudella tai niiden alapuolella.
   ! Kun käytetään kasvot menosuuntaan -tilassa, täytyy olkavaljaiden korkeuden olla lapsen olkapäiden yläosan korkeudella. 13
2. Purista päätuen säätövipua 19 ja vedä samalla niskatukea ylös- tai alaspäin, kunnes tuki napsahtaa paikalleen yhteen kuudesta asennostaan. Päätuen asennot näkyvät kuvassa 20.

Selkä menosuuntaan -tilan käyttäminen

(Lapsen pituus 61-105 cm / lapsen paino 19 kg / lapsen ikä 6 kuukautta - noin 4 vuotta)

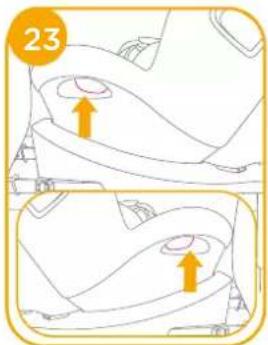

Katso kuvat 21 - 31

! Asenna edistynyt lastenistuin ajoneuvon takaistuimelle ja aseta lapsi sitten edistyneeseen lastenistuimeen.
! Liu'uta Smart Ride ^TM -lukitus vasemmalle, kun edistynyttä lastenistuinta käytetään selkä menosuuntaan -tilassa.
1. Paina ISOFIX-säätöpainiketta -1 ja vedä telakan takaosa ajoneuvon istuimesta
2. Paina kääntöpainiketta helpompaa lapsen kaukaloon asettamista tai pois ottamista varten ja käännä sitten istuin selkä menosuuntaan -asemaan.

! Paina kääntöpainiketta kummalla tahansa puolella kääntääksesi edistynyttä lastenistuinta.
! Varmista aina, että parannettu lapsen turvaistuin pysyy lukittuna kasvot menosuuntaan - tai selkä menosuuntaan -tilassa riippumatta siitä onko parannetussa lapsen turvaistuimessa lasta.

21

22 1 2

1. Asennettuasi onnistuneesti ISOFIX-liittimet paina ISOFIX-säätöpainikkeita uudestaan samalla, kun työnnät istuinta taaksepäin, kunnes se osuu istuimen selkänojaan. 25 -1 25 -2

! ISOFIX-liitinten on oltava kiinni ja lukittuna ISOFIX-kiinnityskohtiin. 26 -1
! Tukijalan on oltava asennettu oikein ja ilmaisimen näytettävä vihreää. 26 -2

Lapsen kiinnittäminen

1. Paina nauhan säätöpainiketta samalla, kun vedät valjaita haluttuun pituuteen. Vedä kiinnitettyjen olkapehmusteiden alta pidentääksesi. 27
2. Avaa valjaiden solki painamalla punaista painiketta. 28
3. Kiinnitä soljet istuimen molemmille puolille, kuten kuvassa ^29 tehdäksesi lapsen asettamisesta selkä menosuuntaan -tilaan kätevämpää.

1. Aseta lapsi edistyneeseen lastenistuimeen ja pujota molemmat kädet valjaiden aukoista.
   ! Kun lapsi on asetettu istumaan, tarkista, että olkavaljaat ovat oikealla korkeudella.

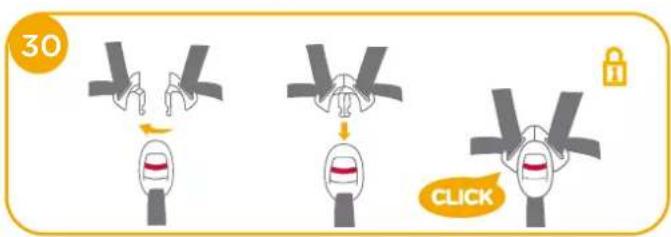

2. Kiinnitä solki. Katso kuva 30

30 CLICK

1. Vedä säätönauhaa alaspäin ja säädä se sopivaan pituuteen varmistaaksesi, että lapsesi on kiinnitetty tiukasti. 91
   ! Pidä lapsi aina kiinni valjaissa, jotka on kiinnitetty oikein varmistamalla, etteivät ne ole löysällä.

31

Kasvot menosuuntaan -tilan käyttö

(Lapsen pituus 76-105 cm / lapsen paino 19 kg / 15 kuukautta - 4 vuotta)

Katso kuvat 32 - 41

! Asenna edistynyt lastenistuin ajoneuvon istuimelle ja aseta lapsi sitten edistyneeseen lastenistuimeen.
! Liu'uta Smart Ride ^TM -lukitus oikealle, kun edistynyt lastenistuin on kasvot menosuuntaan -tilassa.

32

1. Paina ISOFIX-säätöpainiketta 33 -1 ja vedä telakan takaosa ajoneuvon istuimesta. 93 -2

33 2 1

1. Paina kääntöpainiketta helpompaa lapsen kaukaloon asettamista tai pois ottamista varten ja käännä sitten istuin kasvot menosuuntaan -asemaan.
   ! Paina kääntöpainiketta kummalla tahansa puolella kääntääksesi edistynyttä lastenistuinta.
   ! Varmista aina, että parannettu lapsen turvaistuin pysyy lukittuna kasvot menosuuntaan - tai selkä menosuuntaan -tilassa riippumatta siitä onko parannetussa lapsen turvaistuimessa lasta.

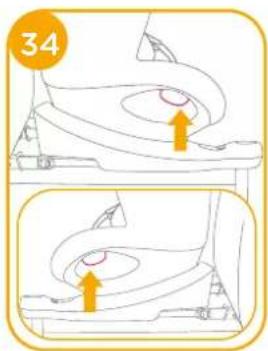

2. Asennettuasi onnistuneesti ISOFIX-liittimet paina ISOFIX-säätöpainikkeita uudestaan samalla, kun työnnät istuinta taaksepäin, kunnes se osuu istuimen selkänojaan. 36 -1 36 -2

34

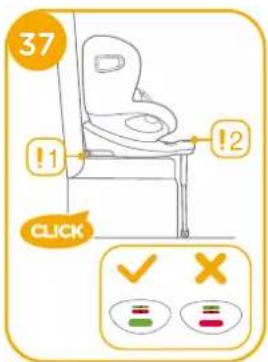

! ISOFIX-liitinten on oltava kiinni ja lukittuna ISOFIX-kiinnityskohtiin 37 -1
! Tukijalan on oltava asennettu oikein ja ilmaisimen näytettävä vihreää. 47 -2

Lapsen kiinnittäminen

1. Paina nauhan säätöpainiketta samalla, kun vedät valjaita haluttuun pituuteen. Vedä kiinnitettyjen olkapehmusteiden alta pidentääksesi
2. Avaa valjaiden solki painamalla punaista painiketta. 39

1. Kiinnitä soljet istuimen molemmille puolille kuten kuvassa 41 tehdäksesi lapsen asettamisesta kasvot menosuuntaan -tilaan kätevämpää.
2. Älä käytä vastasyntyneiden tukea asentaessasi edistynyttä lastenistuinta kasvot menosuuntaan -tilaan.
3. Aseta lapsi edistyneeseen lastenistuimeen ja pujota molemmat kädet valjaiden aukoista. Kiinnitä solki.

1 Kun lapsi on asetettu istumaan, tarkista, että olkavaljaat ovat oikealla korkeudella.
6. Vedä säätönauhaa alaspäin ja säädä se sopivaan pituuteen varmistaaksesi, että lapsesi on kiinnitetty tiukasti. 41
! Pidä lapsi aina kiinni valjaissa, jotka on kiinnitetty oikein varmistamalla, etteivät ne ole löysällä.

40

41

Pehmeiden osien irrotus

Katso kuvat 45 - 48

Irrota solki painamalla punaista painiketta. 42

Noudata kohtien 43 - 48 ohjeita. pehmeiden osien irrottamiseksi.

Asenna pehmeät osat toistamalla yllä esitetyt vaiheet päinvastaisessa järjestyksessä.

42

43

44

! Kun olet poistanut kiilan tuesta, säilytä sitä sellaisessa paikassa, johon lapsi ei pääse käsiksi.
! Pese istuimen suoja ja sisäpehmusteet alle 30 °C vedessä.
! Älä silitä pehmeitä osia. Älä valkaise tai käytä pehmeitä osia kemiallisessa pesussa.
! Älä käytä laimentamatonta pesuainetta, bensiiniä tai muuta orgaanista liuotinta edistyneen lastenistuimen tai telakan pesuun. Se voi vahingoittaa edistynyttä lastenistuinta.
! Älä väännä istuimen suojaa ja sisäpehmusteita kuiviksi. Se voi jättää istuimen suojaan ja sisäpehmusteisiin ryppyjä.
! Ripusta istuimen suoja ja sisäpehmusteet kuivumaan varjoon.
Poista edistynyt lastenistuin ja telakka ajoneuvosta, jos niitä ei käytetä pitkään aikaan. Aseta edistynyt lastenistuin viileään, kuivaan paikkaan, jossa lapsesi ei pääse siihen käsiksi.
! Älä käsittele valjaiden liittimiä puhdistamisen aikana.
