| Caractéristiques Techniques | Station d'accueil i-TEC TB4TRIPLEDOCKPD avec connectivité Thunderbolt 4, compatible avec USB-C. |
|---|---|
| Ports disponibles | 3 x USB-A 3.2, 2 x USB-C, 1 x HDMI, 1 x DisplayPort, 1 x Ethernet RJ45. |
| Résolution vidéo | Supporte jusqu'à 8K à 30Hz ou 4K à 60Hz via HDMI et DisplayPort. |
| Alimentation | Alimentation via USB-C avec une puissance de 100W pour charger les appareils connectés. |
| Utilisation | Idéale pour les professionnels ayant besoin de plusieurs connexions pour ordinateurs portables, écrans et périphériques. |
| Maintenance | Pas d'entretien spécifique requis, vérifier régulièrement les connexions et les ports. |
| Sécurité | Conforme aux normes de sécurité électrique, éviter l'exposition à l'humidité. |
| Informations Générales | Compatible avec Windows et macOS, garantie de 2 ans. |
FOIRE AUX QUESTIONS - TB4TRIPLEDOCKPD i-TEC
Questions des utilisateurs sur TB4TRIPLEDOCKPD i-TEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Station d'acceuil au format PDF gratuitement ! Retrouvez votre notice TB4TRIPLEDOCKPD - i-TEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TB4TRIPLEDOCKPD de la marque i-TEC.
MODE D'EMPLOI TB4TRIPLEDOCKPD i-TEC
Veuillez lire attentivement le manuel dans son intégralité. Un manuel détaillé est disponible sur notre site www.i-tec.pro/fr/ sous l'onglet "Manuels, pilotes". Si vous avez des problèmes, veuillez contacter notre équipe support à support@itecproduct.com
- 1 prise audio/micro combinée de 3,5mm = (lecture prenatal en charge un taux d'échantillonnage de 24 bits/192 kHz) 2.1 lecteur de carte SD (specification SD 3.0)
- 1x lecteur de carte TF (microSD) (specification SD 3.0) 4.1x USB-C 3.2 Gen 2 (10 Gbps), PD 30W 5.1x USB-A 3.2 Gen 2 (10 Gbps)
- 1x port Thunderbolt 4 pour la connexion à un ordinateur portable
- Bouton ON/OFF pour allumer et éteindre la station d'accueil et voyant LED

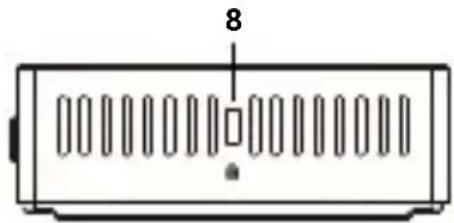

Panneau latéral :
- Prise en charge du verrou Kensington

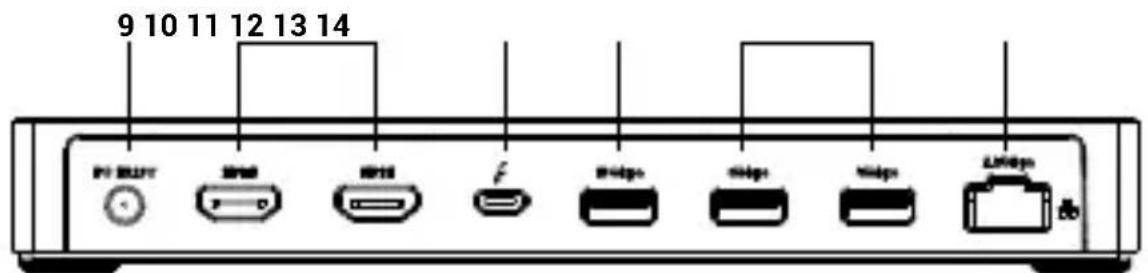

Panneau arrêté
- 1x entrée d'alimentation (20 V/8 A, 160 W)
- 2x HDMI
- 1x Thunderbolt™ 4
- 1 port USB-A 3.2 Gen 2 (10 Gbit/s) 1 port USB-A 3.2 Gen 1 (5 Gbit/s)
- 1 port Ethernet 2,5 GLAN RJ-45, 10/100/1000/2500
- 1 port Thunderbolt 4 pour la connexion à un ordinateur portable
- Alimentation : 96 W
Sortie video:
- 1 port Thunderbolt™4
- Données (40 Gbit/s)
- Video
- 2 ports HDMI
- Périphérique hôte Thunderbolt™ 3/4 avec prise en charge DisplayPort 1.4 :
- 1 moniteur - 1x TB4 ou HDMI → jusqu'à 8K/60Hz ou 4K/120Hz ou 1440p/240Hz
- 2 moniteurs - HDMI + TB4 → jusqu'à 4K/60Hz + 4K/120Hz
- 2 moniteurs - HDMI + HDMI → jusqu'à 2x 4K/120Hz *
- 3 moniteurs - HDMI + HDMI + TB → jusqu'à 2x 4K/120 Hz + 1x 4K/60 Hz*
- Périphérique hôte Thunderbolt™ 3 avec prise en charge DisplayPort 1.2 :
- 1 moniteur - 1x HDMI ou TB4 → jusqu'à 4K/60 Hz
- 2 moniteurs - HDMI + TB4 ou 2x HDMI → jusqu'à 2x 4K/60 Hz*
- 2 moniteurs - HDMI + TB4 ou 2x HDMI → jusqu'à 2x 1440p/144 Hz*
- 3 moniteurs - HDMI + HDMI + TB → jusqu'à 2x 4K/60 Hz + 1x 4K/30 Hz*
- Périphérique hôte USB-C avec prise en charge DisplayPort 1.4 :
- 1 moniteur - 1x HDMI ou TB4 → jusqu'à 8K/30 Hz ou 4K/120 Hz ou 1440p/240 Hz
- 2 moniteurs - HDMI + TB4 ou 2x HDMI → jusqu'à 4K/60 Hz
- 3 moniteurs - HDMI + HDMI + TB → jusqu'à 2x 4K/30 Hz + 1x 4K/60 Hz
- Périphérique hôte USB-C avec prise en charge DisplayPort 1.2 :
- 1 moniteur - 1x HDMI ou TB4 → jusqu'à 4K/30 Hz
- 1 moniteur - 1x HDMI ou TB4 → jusqu'à 1080p/120 Hz
- 2 moniteurs - HDMI + TB4 ou 2x HDMI → jusqu'à 1080p/60 Hz
- 3 moniteurs - HDMI + HDMI + TB → jusqu'à 1x 1080p/60 Hz + 2x 720p/60 Hz
- 1x USB-C 3.2 Gen2 (10 Gbps), PD 30 W
- 2x USB-A 3.2 Gen2 (10 Gbps)
- 2x USB-A 3.2 Gen1 (5 Gbps)
- 1x port Ethernet 2,5 GLAN RJ-45, 10/100/1000/2500
- 1x lecteur de carte SD (specification SD 4.0)
- 1 lecteur de carte TF (microSD) (specification SD 4.0) 1 prise audio/micro combinée 3,5 mm
- 1 entrée d'alimentation (20 V/8 A, 160 W)
- Dimensions du produit : 217 x 81,3 x 28,81 mm Poids du produit : 460 g
Configuration matérielle requise :
Appareil doté d'un port USB-C, USB4* ou Thunderbolt™ 3/4 libre
Alimentation requise :
- Appareil doté d'un port USB-C, USB4 ou Thunderbolt™ 3/4 libre prenant en charge la fonction Power Delivery
Exigences en matière de sortie vidéo : câble de sortie :
- Appareil doté d'un port USB-C ou USB4 prêt en charge le mode alternatif DisplayPort ou d'un port Thunderbolt™ 3/4
Systeme d'exploitation:
Windows 10 / 11, macOS et Linux avec les dernières mises à jour
- Le système d'exploitation macOS ne prend pas en charge la technologie Multi Stream Transport (MST) pour plusieurs écrans, ce qui signifie que lorsque vous vous connectez à un système macOS, la même image s'affiche sur les deux moniteurs connectés aux ports HDMI.
Installation des pilotes
La station d'accueil s'installe automatiquement à partir du système et ne nécessite aucun pilote.
Connexion de la station d'accueil à l'ordinateur portable
- Allumez l'ordinateur portable et connectez l'adaptateur secteur à la station d'accueil.
- Branchez l'adaptateur secteur de la station d'accueil sur une prise secteur 110 V / 230 V et appuyez sur le bouton ON.
- Branchez le câble TB4 dans le port TB4 (marqué du logo de l'ordinateur portable) sur le panneau avant de la station d'accueil.
- Branchez l'autre extrémité dans un port USB-C, USB4 ou ThunderboltTM 3/4/5 libre de votre appareil.
Consignes de sécurité générales
1 Respectez ces consignes de sécurité afin d'éviter d'endommager votre ordinateur et de garantir votre propre sécurité. Sauf indication contraire, toutes les procédures décrites dans ce document supposent que vous avez lu les informations de sécurité fournies avec votre ordinateur. Placez l'appareil sur une surface dure et plane. Laissez un espace d'environ 10 cm sur tous les cotés ventilés pour permettre à l'air de circuler et d'assurer une bonne ventilation. Restreindre la circulation de l'air peut endommager l'équipement ou provoquer un incendie. 2. Ne pas empiler les apparciels les uns sur les autres ou les placer si pres les uns des autres qu'ils soient exposés à l'air de recirculation ou à l'air préchauffé. 3. veiller à ce que rien ne repose sur les cables de l'équipement et à ce que les cables soient placés de manière à ce qu'on ne puisse pas trébucher ou marcher dessus 4. s'assurer que tous les cables sont connectés aux connecteurs appropriés. Certains connecteurs se ressemblent et peuvent être facilement confondus (par exemple, ne pas brancher le cable téléphonique sur le connecteur d'alimentation). 5) Ne placez pas l'appareil dans une unité murale fermée ou sur une surface en tissu souse telle qu'un lit, un canapé ou un tapis. 6) Tenir l'appareil à l'écart des sources de chaleur. 7) Tenir l'appareil à l'écart de températures anormalement élevées ou basses afin qu'il puisse fonctionner dans sa plage d'utilisation. 8. n'insérez pas d'objets dans les évents ou les ouvertures de l'appareil. Le non-respect de cette consigne peut entraîner un incendie ou un choc électrique dû à un court-circuit des composants internes. 9. N'utilisez pas l'appareil dans un environnement humide, par exemple à proximé d'un jacuzzi, d'un évier, d'une piscine ou d'un sous-sol humide. 10. ne pas utiliser d'appareils alimentés par le secteur pendant un orage. Les apparêls alimentés par batterie peuvent être utilisés si tous les cables sont débranchés. 11. évitez tout contact entre les liquides et les aliments et l'appareil. 12. Debranchez l'appareil de la prise électrique avant de le nettoyer. Nettoyez l'appareil avec un chiffon doux imbibé d'eau. Ne pas utiliser de produits liquides ou en aerosol pouvant contir des substances inflammables. 13. Pour éviter tout risque d'électrocution, ne connectez ou déconnectez aucun cable, n'effectuez aucune opération de maintenance et ne reconfigurez pas l'équipmentpendant un orage. 14. Avant de toucher les composants de la station d'accueil, mettez-vous à la terre avec un bracelet de mise à la terre ou touchez périodiquement une surface métallique non peinte, telle que la partie métallique située à l'arrière de l'ordinateur. Pendant le travail, touchez régulierement la surface métallique non peinte pour eliminer toute électricité statique susceptible d'endommager les composants internes. 15. lorsque vous débranchez le cable, tirez sur le connecteur ou la poignée, et non sur le cable lui-même. Certains cables ont des connecteurs munis de loquets ou de vis qu'il faut desserrer avant de débrancher le cable. Lorsque vous débranchez des cables, tenez-les bien droits pour éviter de plier les broches. Lorsque vous connectez des cables, assurez-vous que les ports et les connecteurs sont correctement tournés et alignés.
Consignes de sécurité générales concernant l'alimentation électrique
- Avant de brancher l'appareil sur une prise électrique, vérifiez la tension nominale et assurez-vous que la tension et la fréquence requises correspondent à la source d'alimentation disponible.
Assurez-vous que l'ordinateur, le moniteur et les appareils connectés disposent de la puissance électrique nominale appropriée pour fonctionner avec l'adaptateur d'alimentation connecté dans votre région.
- Si le cordon d'alimentation est endommagé, ne le branchez pas sur une prise électrique.
- cordon d'alimentation à trois broches, n'utilisez pas de fiches d'adaptation qui contournent la fonction de mise à la terre ou qui retirent l'élément de mise à la terre de la fiche ou de l'adaptateur.
- Lors de l'utilisation d'une rallonge électrique, assurez-vous que la puissance nominale totale des produits connectés ne dépasse pas le courant nominal de la rallonge.
- Si vous de çu pour des fiches avec mise à la terre et être branché dans une prise avec mise à la terre.
- r des dommages permanents à l'équipement et peut également entraîner un risque d'électrocution ou d'incendie. Assurez-vous que l'embout de mise à la terre de la fiche d'alimentation est inséré dans le contact de mise à la terre du répartiteur.
- Lorsque vous débranchez l'équipement de la prise de courant, tirez sur la fiche et non sur le cordon.
- Utilisez uniquement un adaptateur d'alimentation fourni par i-tech technologies s. r. o. et approuvé
- Si vous utilisez l'adaptateur d'alimentation pour alimenter un ordinateur ou charger une batterie, placez-le dans un endroit ventilé, par exemple sur un bureau ou sur le sol. Ne couvrez pas l'adaptateur d'alimentation avec du papier ou d'autres objets susceptibles de réduire le refroidissement. N'utilisez pas l'adaptateur d'alimentation dans son étui de transport.
- L'adaptateur d'alimentation peut devenir chaud pendant le fonctionnement normal de la station d'accueil ou de l'ordinateur.
- Soyez prudent lorsque vous manipulez l'adaptateur pendant ou immédiatement après son fonctionnement.
- Nous recommendons de placer l'adaptateur sur le sol ou sur une table de manière à ce que levoyant lumineux soit visible. Vous saurez ainsi immédiatement si l'adaptateur s'éteint en raison d'influences extérieures. Si, pour une raison quelconque, le voyant vert s'éteint, débranchez le cordon d'alimentation de la prise pendant 10 secondes, puis rebranchez-le.
- N'utilisez jamais un adaptateur électrique qui présente des signes de détérioration ou d'usure excessive
Disponible sur notre site web www.i-tec.pro sous «FAQ» pour ce produit.
GLOSSaire des TERMES
Interface / port / connecteur / entrée / emplacement - l'endroit où deux appareils sont physiquement connectés.
Contrôleur - composant semi-conducteur (appelé chipset) d'un ordinateur portable ou d'une tablette, assurant le fonctionnement de l'un des ports.
Thunderbolt™ - est une interface matérielle rapide qui vous permet de connecter des appareils (périphériques) à votre ordinateur via un bus d'extension. Thunderbolt combine PCI-Express et DisplayPort dans une interface de données en série. Il permet de connecter jusqu'à 6 périphériques Thunderbolt™ supplémentaires, et le taux de transfert pour Thunderbolt™ 3/4 peut atteindre 40Gbit/s.
USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - est un connecteur symétrique. Permet une charge plus rapide, l'alimentation, le double role (non seulement hôte mais aussi invité), la prise en charge du mode Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) et la notification d'erreur via le dispositif Billboard.
USB-C Power Delivery (USB-C PD) - une fonction optionnelle du connecteur USB-C. Un connecteur avec ce support peut charger et est chargé, et prend en charge des charges de 10W à 240W
USB 3.2 / 3.1 / 3.0 / 2.0 - norme pour l'interface USB / port pour la connexion de divers dispositifs USB. Divers périphériques USB peuvent être connectés à la station d'accueil ou à l'adaptateur à l'aide de l'interface USB de type A. Le port USB de type B est utilisé pour connecter la station d'accueil ou l'adaptateur à un ordinateur portable/une tablette.
HDMI/Port d'affichage - Norme pour une interface/port graphique numérique utilisé pour connecter des moniteurs et d'autres dispositifs d'affichage graphique.
LAN (Local Area Network) - réseau local, le plus courant étant aujourd'hui l'Ethernet, qui atteint des vitesses de transfert théoriques allant jusqu'à 2,5 Gbit/s au niveau de la station d'accueil.
Audio - terme désignant un dispositif d'entrée (microphone) ou de sortie (casque/haut-parleurs) audio.

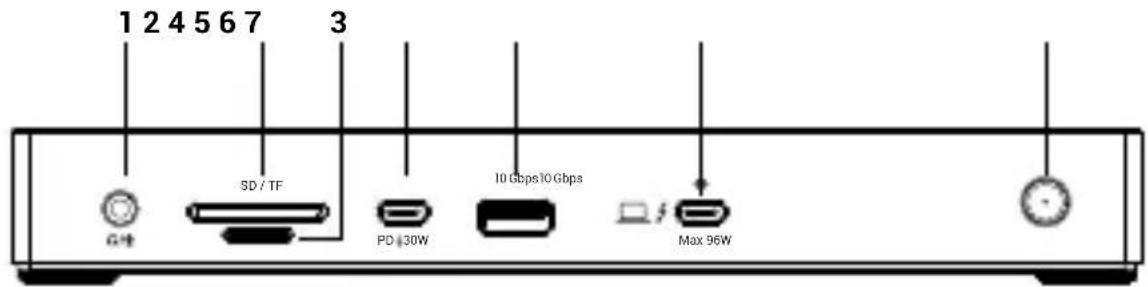

Panel frontal
Ce dispositif est revêtu du marquage avec le symbole de recyclage indiqué ci-dessus. Cela peut dire, qu'une fois découverta la vie utile dudit dispositif, vous vous trouvez dans l'obligation d'assurer, que le dispositif se trouve déposé en un respectif centre de collecte, dûment établi à cette fin, et non en d'autres centres de ramassage qui soient destinés à déposer des courants déchets municipaux non triés. De cette manière, on contribue considérablement à une amélioration en matière d'environnement où nous vivons tous. (Seulement pour l'Union Européenne).
Nous déclarons sous notre seule responsabilité que le produit susmentionné est conforme aux directives suivantes de l'Union européenne:
