NÁVOD K OBSLUZE TB4TRIPLEDOCKPD i-TEC

k dis pozici na našem webu www.i-tec.pro v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: support@itecproduct.comTB5QUATTRODOCKPD

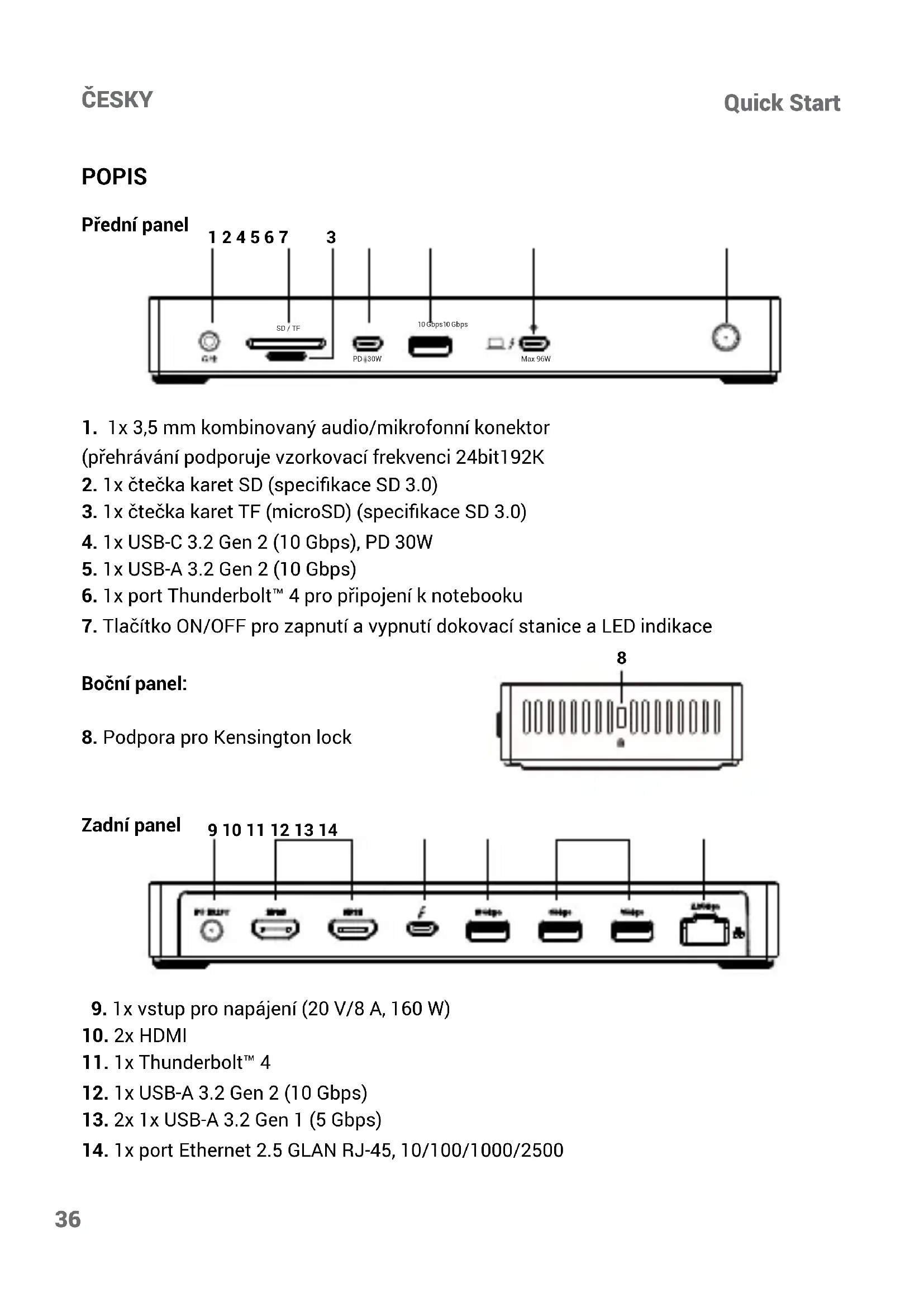

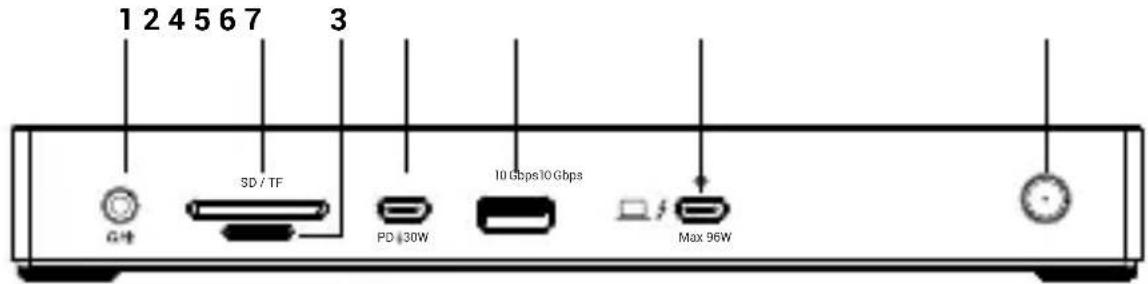

ČESKY POPIS Přední panel

1. 1x 3,5 mm kombinovaný audio/mikrofonní konektor

(přehrávání podporuje vzorkovací frekvenci 24bit192K

2. 1x čtečka karet SD (specikace SD 3.0)

3. 1x čtečka karet TF (microSD) (specikace SD 3.0)

6. 1x port Thunderbolt™ 4 pro připojení k notebooku

7. Tlačítko ON/OFF pro zapnutí a vypnutí dokovací stanice a LED indikace

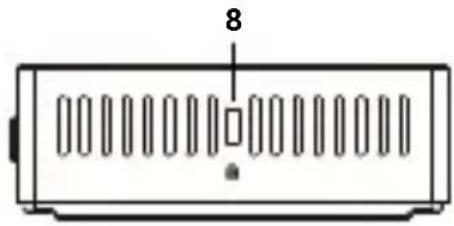

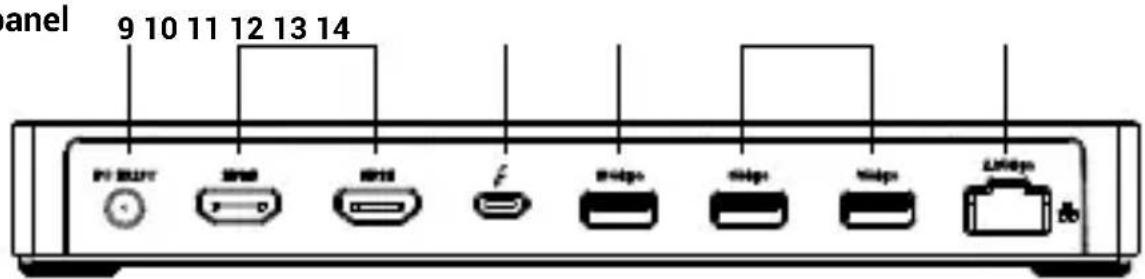

9. 1x vstup pro napájení (20 V/8 A, 160 W)

• 1x port Thunderbolt™ 4 pro připojení k notebooku

• Hostitelské zařízení Thunderbolt™ 3/4 s podporou DisplayPort 1.4: - 1 monitor – 1x TB4 nebo HDMI → až 8K/60Hz nebo 4K/120Hz nebo 1440p/240Hz - 2 monitory – HDMI + TB4 → až 4K/60Hz + 4K/120Hz - 2 monitory – HDMI + HDMI → až 2x 4K/120Hz * - 3 monitory – HDMI + HDMI + TB → až 2x 4K/120Hz + 1x 4K/60Hz*

• Hostitelské zařízení Thunderbolt™ 3 s podporou DisplayPort 1.2: - 1 monitor – 1x HDMI nebo TB4 → až 4K/60Hz - 2 monitory – HDMI + TB4 nebo 2x HDMI → až 2x 4K/60Hz * - 2 monitory – HDMI + TB4 nebo 2x HDMI → až 2x 1440p/144Hz* - 3 monitory - HDMI + HDMI + TB → až 2x 4K/60Hz + 1x 4K/30Hz*

• Hostitelské zařízení USB-C s podporou DisplayPortu 1.4: - 1 monitor – 1x HDMI nebo TB4 → až 8K/30Hz nebo 4K/120Hz nebo 1440p/240Hz - 2 monitory – HDMI + TB4 nebo 2x HDMI → až 4K/60Hz - 3 monitory – HDMI + HDMI + TB → až 2x 4K/30Hz + 1x 4K/60Hz

• Hostitelské zařízení USB-C s podporou DisplayPort 1.2: - 1 monitor – 1x HDMI nebo TB4 → až 4K/30Hz - 1 monitor – 1x HDMI nebo TB4 → až 1080p/120Hz - 2 monitory – HDMI + TB4 nebo 2x HDMI → až 1080p/60Hz - 3 monitory – HDMI + HDMI + TB → až 1x 1080p/60Hz + 2x 720p/60Hz

• 1x čtečka karet SD (specikace SD 4.0)

• 1x čtečka karet TF (microSD) (specikace SD 4.0)

• 1x 3,5 mm kombinovaný audio/mikrofonní konektor

• 1x vstup pro napájení (20 V/8 A, 160 W)

• Rozměry výrobku : 217 x 81.3 x 28.81mm

• Hmotnost výrobku: 460 gQuick Start

Hardwarové požadavky:

• Zařízení s volným portem USB-C, USB4* nebo Thunderbolt™ 3/4 Požadavky na napájení Power Delivery:

• Zařízení s volným portem USB-C, USB4 nebo Thunderbolt™ 3/4 s podporou Power Delivery Požadavky na výstup videa: Výstupní kabel:

• Zařízení s volným portem USB-C nebo USB4 s podporou alternativního režimu DisplayPort nebo portem Thunderbolt™ 3/4 Operační systém:

• Windows 10 / 11, macOS a Linux s nejnovějšími aktualizacemi

• Operační systém macOS nepodporuje technologii Multi Stream Transport (MST) pro více obrazovek, což znamená, že při připojení k systému macOS se na obou monitorech připo- jených k portům HDMI promítá stejný obraz. INSTALACE OVLADAČŮ Dokovací stanice se instaluje automaticky ze systému a nevyžaduje žádné ovladače. HARDWAROVÁ INSTALACE (PŘIPOJENÍ DOKOVACÍ STANICE K NOTEBOOKU )

1. Zapněte notebook a připojte napájecí adaptér k dokovací stanici.

2. Zapojte napájecí adaptér dokovací stanice do sítě AC 110 V / 230 V a stiskněte

3. Zapojte TB4 kabel do TB4 portu (Označeným logem laptopu) na předním panelu

4. Druhý konec zapojte do volného portu USB-C, USB4 nebo ThunderboltTM 3 /4/5

na vašem zařízení.39 ČESKY TB5QUATTRODOCKPD BEZPEČNOSTNÍ POKYNY PRO POUŽITÍ DOKOVACÍ STANICE Obecné bezpečnostní pokyny

1. Dodržováním následujících bezpečnostních zásad zabráníte možnému poškození po-

čítače a zajistíte vlastní bezpečnost. Není-li uvedeno jinak, všechny postupy uvedené v tomto dokumentu předpokládají, že jste si přečetli bezpečnostní informace dodané s počítačem. Položte zařízení na tvrdý a rovný povrch. Nechte na všech odvětrávaných stranách cca 10 cm volného prostoru, aby mohl proudit vzduch pro řádnou ventilaci. Omezení proudění vzduchu může poškodit zařízení nebo způsobit požár.

2. Nepokládejte zařízení na sebe ani je neumisťujte tak blízko sebe, aby byla vystavena

recirkulaci nebo předehřátému vzduchu.

3. Zkontrolujte, že na kabelech zařízení nic neleží a že jsou kabely umístěny tak, že o ně

nelze zakopnout či na ně šlápnout.

4. Ujistěte se, že jsou všechny kabely připojeny k patřičným konektorům. Některé konek-

tory vypadají podobně a můžete si je snadno splést (například nezapojujte telefonní kabel do síťového konektoru).

5. Zařízení neumisťujte do uzavřené nástěnné jednotky ani na měkký látkový povrch, jako

je postel, pohovka nebo koberec.

6. Uchovávejte zařízení mimo dosah zdrojů tepla.

7. Uchovávejte zařízení mimo mimořádně vysoké či nízké teploty, aby mohlo fungovat v

rámci daného provozního rozsahu.

8. Do průduchů ani do otvorů zařízení nevsouvejte žádné předměty. V opačném případě

může dojít k požáru nebo úrazu elektrickým proudem kvůli zkratu vnitřních součástí.

9. Nepoužívejte zařízení ve vlhkém prostředí, například v blízkosti horké vany, u dřezu,

bazénu nebo ve vlhkém sklepě.

10. Během bouře nepoužívejte zařízení napájené ze sítě. Lze použít zařízení napájená z

baterie, pokud jsou všechny kabely odpojeny.

11. Zabraňte kontaktu tekutin a potravin se zařízením.

12. Před čištěním zařízení jej vypojte z elektrické zásuvky. Očistěte zařízení měkkým

hadříkem navlhčeným vodou. Nepoužívejte tekuté ani aerosolové přípravky, které mo- hou obsahovat hořlavé látky.

13. Aby nedošlo k možnému nebezpečí úrazu elektrickým proudem, nepřipojujte ani ne-

odpojujte žádné kabely ani neprovádějte údržbu nebo změnu kongurace zařízení během bouře.

14. Než se dotknete součástek dokovací stanice uzemněte se pomocí uzemňovacího

náramku nebo se pravidelně dotýkejte nelakovaného kovového povrchu, například kovové části na zadní straně počítače. Během práce se pravidelně dotýkejte nelako- vaného kovového povrchu, abyste se zbavili veškeré statické elektřiny, která by mohla poškodit vnitřní komponenty.

15. Při odpojování kabelu tahejte za konektor nebo za úchytku, nikoli za samotný kabel.

Některé kabely mají konektory se západkami nebo šrouby, které je nutné před odpoje- ním kabelu uvolnit. Při odpojování kabelů je držte rovně, aby nedošlo k ohnutí pinů. Při připojování kabelů se ujistěte, že jsou porty a konektory správně otočeny a zarovnány.Quick Start

ČESKY Obecné bezpečnostní pokyny ohledně napájení

• Před připojením zařízení do elektrické zásuvky zkontrolujte jmenovité napětí a ujistěte se, že požadované napětí a frekvence odpovídají dostupnému zdroji napájení.

• Ujistěte se, že počítač, monitor a připojená zařízení mají patřičný jmenovitý elektrický výkon pro provoz s připojeným napájecím adaptérem ve vaší oblasti.

• Pokud je napájecí kabel poškozený, nezapojujte jej do elektrické zásuvky.

• Aby nedošlo k úrazu elektrickým proudem, zapojte napájecí kabely zařízení do správně uzemněných elektrických zásuvek. Pokud je zařízení vybaveno tříhrotovým napájecím kabelem, nepoužívejte adaptérové zástrčky, které obcházejí funkci uzemnění, ani neod- straňujte zemnicí prvek ze zástrčky nebo adaptéru.

• Používáte-li prodlužovací napájecí kabel, ujistěte se, že celkový jmenovitý výkon produk- tů, které jsou k němu připojeny, nepřekračuje jmenovitý proud prodlužovacího kabelu.

• Pokud musíte použít prodlužovací kabel nebo rozdvojku, ujistěte se, že jsou prodlužova- cí kabel nebo rozdvojka připojeny do zásuvky, a ne k jinému prodlužovacímu kabelu nebo rozdvojce. Prodlužovací kabel nebo rozdvojka musí být určeny pro uzemněné zástrčky a zapojené do uzemněné zásuvky.

• Používáte-li rozdvojky s více zásuvkami, buďte při zapojování napájecího kabelu do rozdvojky opatrní. Některé rozdvojky mohou umožnit nesprávné připojení zástrčky. Nesprávné zapojení napájecí zástrčky může způsobit trvalé poškození zařízení a také riziko úrazu elektrickým proudem nebo vzniku požáru. Ujistěte se, že je uzemňovací hrot napájecí zástrčky zasunut do uzemňovacího kontaktu rozdvojky.

• Při odpojování zařízení z elektrické zásuvky tahejte za zástrčku, nikoli za kabel.

• Používejte pouze napájecí adaptér dodaný společností i-tec technologies s.r.o. schvá- lený pro použití s tímto zařízením. Použití jiného napájecího adaptéru může způsobit požár nebo výbuch.

• Pokud napájecí adaptér používáte k napájení počítače nebo k nabíjení baterie, umístěte jej na odvětrávané místo, například na horní část stolu nebo na podlahu. Nezakrývejte napájecí adaptér papírem ani jinými předměty, které mohou omezit chlazení. Nepouží- vejte napájecí adaptér v přepravním pouzdře.

• Napájecí adaptér se může během běžného provozu dokovací stanice či počítače za- hřívat.

• Při manipulaci s adaptérem během provozu nebo bezprostředně po provozu buďte opa- trní.

• Adaptér doporučujeme položit na podlahu nebo stůl tak, aby byla vidět kontrolka. Tak budete hned vědět, když se adaptér vypne z důvodu externích vlivů. Pokud z nějakého důvodu zhasne zelená kontrolka, odpojte napájecí kabel ze zásuvky na 10 sekund a poté jej znovu zapojte.

• Nikdy nepoužívejte napájecí adaptér, který vykazuje známky poškození nebo nadměr- ného opotřebení

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.pro v záložce „FAQ“ u tohoto produktu41 ČESKY TB5QUATTRODOCKPD

Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení. Řadič – polovodičová součástka (tzv. chipset) v notebooku / tabletu, zajišťující činnost některého z portů. Thunderbolt™ - je rychlé hardwarové rozhraní, které umožňuje připojit k počítači zaříze- ní (periferie) přes rozšiřující sběrnici. Thunderbolt spojuje PCI-Express a DisplayPort do sériového datového rozhraní. Umožňuje tzv. řetězení až dalších 6-ti Thunderbolt™ zaříze- ní, přenosová rychlost u Thunderbolt™ 3/4 je až 40Gbit/s. USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 – je symetrický konektor Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativ- ních režimů - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamování chyb přes Billboard zařízení. USB-C Power Delivery (USB-C PD) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen, a podporuje zátěž 10W až 240W USB 3.2 / 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku / tabletu. HDMI / Display Port – standard pro digitální gracké rozhraní / port sloužící k připojení monitorů a jiných grackých zobrazovacích zařízení. LAN (Local Area Network) – místní počítačová síť, nyní je nejrozšířenější tzv. Ethernet, který u dokovací stanice dosahuje teoretické přenosové rychlosti až 2.5 Gbit/s . Audio – označení pro zvukové vstupní (mikrofon) nebo výstupní zařízení (sluchátka/re- produktory).Quick Start
