NÁVOD K OBSLUZE CADUALHDMIDOCKPD i-TEC

CZ Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

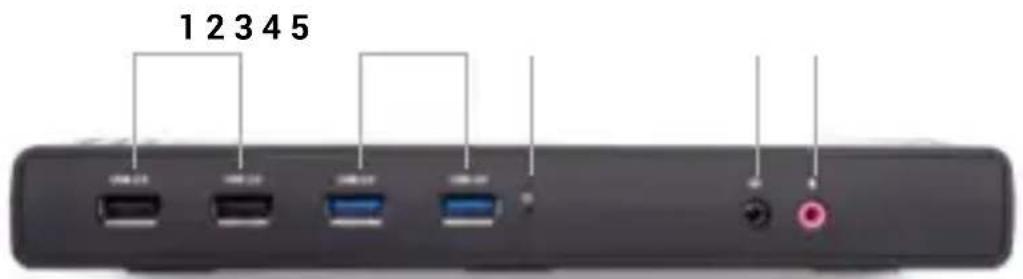

1. 2x USB 2.0
2. 2x USB 3.2 port Gen.1
3. LED indikace
4. 3,5mm Audio výstup
5. 3,5mm Mikrofónní vstup

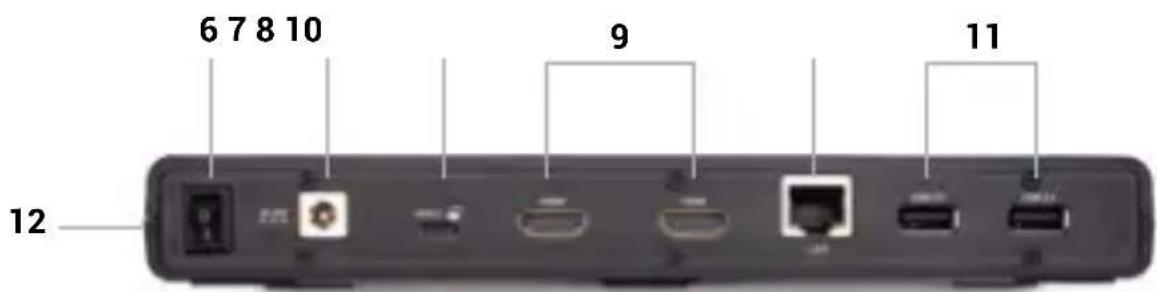

Zadní panel

6 7 8 10 9 11 12

1. Přepínač On/Off pro zapnutí a vypnutí dokovací stanice
2. Vstup pro napájení
3. USB-C port pro připojení dokovací stanice k notebooku
4. 2x HDMI
5. Ethernet GLAN RJ-45 port (DisplayLink DL-3900)
6. 2x USB 2.0

Boční panel

1. Podpora pro Kensington lock

SPECIFIKACE

• 1x USB-C port pro připojení k zařízení s USB-C nebo USB-A rozhraním (propojovací kabel USB-C a adaptér USB-C na USB 3.0 jsou součástí balení)
• Technologie dokovací stanice: DisplayLink + USB-C PD
  • Power Delivery: 85W
  • Video porty:

- 2x HDMI

- Rozlišení:

• 1 monitor - 1x HDMI → až 1440p/50Hz

• 2 monitory - 2x HDMI → až 2x 1080p/60Hz

• 2x USB 3.2 Gen1 port

• 4x USB 2.0 port
  • 1x Ethernet GLAN RJ-45 port (DisplayLink DL-3900)
• 1x 3,5mm Audio výstup, 1x 3,5mm Mikrofónní vstup
• 1x vstup pro napájení (DC 20V/5A)
• Klonování MAC adresy: ano (za použití software i-tec Docker Pro)
  • WOL: S1, S2, S3
• Podpora pro Kensington lock
• Podpora pro VESA uchycení
• USB-C kabel (100 cm)
• OS: Windows 10 / 11, macOS, Android 5 nebo novější, Chrome OS R51 nebo novější, Linux Ubuntu
• Jednoduchá instalace ovladačů (Windows, MacOS, Ubuntu, Android (external link))
• Rozměry produktu: 222 x 82 x 27mm
  • Hmotnost produktu: 312g

SYSTÉMOVÉ POŽADAVKY

Hardwarové požadavky:

- Zařízení s volným portem USB-A, USB-C, USB4 nebo Thunderbolt™ 3/4.

Požadavky pro funkci Power Delivery:

- Zařízení s volným portem USB-C, USB4 nebo Thunderbolt™ 3/4 s podporou Power Delivery

Operační systém:

- Windows 10 / 11, macOS, Android 5 nebo novější, Chrome OS R51 nebo novější, Linux Ubuntu

V případě, že je dokovací stanice připojena přes USB 3.0, nabíjení notebooků a tabletů nepodporuje

INSTALACE OVLADAČŮ

Windows:

1. Stáhněte a spustte DisplayLink Cleaner: https://synaptics.com/products/displaylink-graphics/downloads/windowsinstallation-cleaner
2. Restartujte notebook
3. Stáhněte a nainstalujte ovladač DisplayLink: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4. Restartujte notebook
   5) Připojte dokovací stanic

macOS:

1. Stáhněte a nainstalujte aplikaci DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2. Instalace Vás vyzve k povolení Screen Recordingu
   a. Přejděte na kartu APPLE / Předvolby systému / Zabezpečení a soukromí / Ochrana osobních údajů
   b. Najděte Screen Recording na kartě Privacy
   c. Klikněte na zámek v levém dolním rohu
   d. Zadejte své heslo
   e. Zaškrtněte políčko vedle položky DisplayLink Manager
3. Po instalaci otevřete DisplayLink Manager z Launchpadu
4. Najděte ikonu DisplayLink v horní liště nabídky a otevřete ji
5. Zvolte „Spustit aplikaci automaticky po přihlášení“
6. Připojte dokovací stanici

BEZPEČNOSTNÍ POKYNY PRO POUŽITÍ DOKOVACÍ STANICE

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
• Uschovejte ovladače i manuál pro pozdější možné použití.
• Vyvarujte se namáhání USB-C portu či kabelu.
• Produkt pravidelně restartujte pomocí ON/OFF tlačítka nebo vytažením z el.sítě.
• Nezapojujte USB-C PD adapté do USB-C portů které nejsou označený jako porty k připojení USB-C PD napájecího adaptéru.
• Je doporučené dokovací stanici na konci dne vypnout.

V součinnosti se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www-i-tec.pro v záložce „FAQ“ u tohoto produktu

SLOVNÍK POJMŮ

Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.

Řadič – polovodičová součástka (tzv. chipset) v notebooku / tabletu, zajišťující činnost některého z portů.

Thunderbolt™ - je rychlé hardwarové rozhraní, které umožňuje připojit k počítači zařízení (periferie) přes rozšiřující sběrnici. Thunderbolt spojuje PCI-Express a DisplayPort do sériového datového rozhraní. Umožňuje tzv. řetězení až dalších 6-ti Thunderbolt™ zařízení, přenosová rychlost u Thunderbolt™ 3/4 je až 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 – je symetrický konektor Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativních režimů - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamování chyb přes Billboard zařízení.

USB-C Power Delivery (USB-C PD) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen, a podporuje zátěž 10W až 240W

USB 3.2 / 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku / tabletu.

HDMI / Display Port – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.

LAN (Local Area Network) – místní počítačová sít, nyní je nejrozšířenější tzv. Ethernet, který u dokovací stanice dosahuje teoretické přenosové rychlosti až 2.5 Gbit/s.

Audio – označení pro zvukové vstupní (mikrofon) nebo výstupní zařízení (sluchátka/reproduktory).

OPIS

Panel przedni

1 2 3 4 5

1. Tlačidlo ON/OFF
2. 1x vstup napájení (DC 20V/8A)
3. 2x USB-A 3.2 Gen 2 (10Gbps)
4. 3x HDMI
5. 2x DP

6. 1x port Ethernet GLAN RJ-45

7. 1x port USB-C na pripojenie zariadení USB-C (Thunderbolt™) alebo USB-A

ŠPECIFIKÁCIE

V spolupráci so servisným oddelením:

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo

odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)

SLOVENSKY

Prohlašujeme na vlastní odpovědnost, že výše uvedený výrobek je ve shodě s následujícími směrnicemi Evropské unie:
