NÁVOD K OBSLUZE CADUAL4KDOCKPD2 i-TEC

CZ Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.pro v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

1. 3,5mm Audio kombo konektor
2. 1x port USB 3.2 Gen 2, BC 1.2
3. 1x port USB-C 3.2 Gen 2 (pouze data), BC 1.2
4. 1x port USB-C 3.2 Gen 2, PD 20W
5. LED indikace
6. Tlačítko On/Off pro zapnutí a vypnutí dokovací stanice

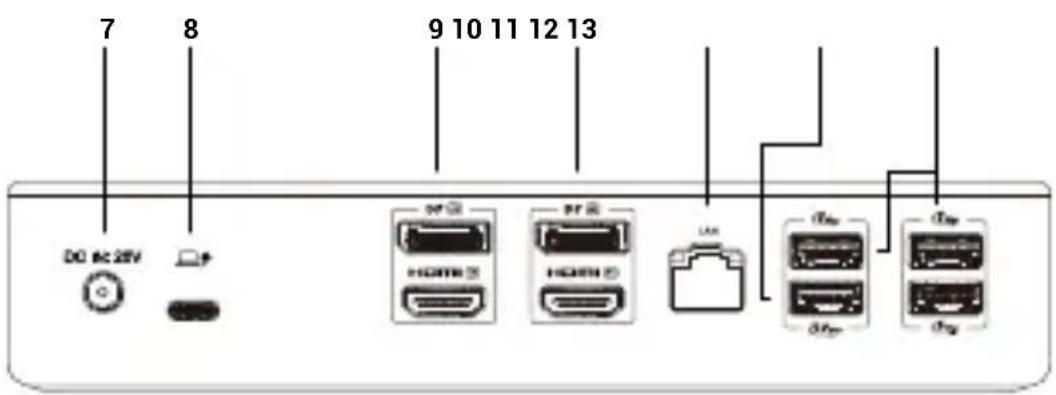

Zadní panel:

7 8 9 10 11 12 13 D0 825V HDMI HDMI USB dBw dBw dBw

1. Vstup pro napájení
2. USB-C port pro připojení dokovací stanice k notebooku
3. Zóna 1 - HDMI/DP (Ize zapojit HDMI nebo DP)
4. Zóna 2 - HDMI/DP (Ize zapojit HDMI nebo DP)
5. Ethernet GLAN RJ-45 port (DisplayLink DL-6950)
6. 1x port USB 3.2 Gen 2
7. 3x port USB 3.2 Gen 1

Boční panel:

1. Podpora pro Kensington lock

- 1x USB-C port pro připojení k zařízení s USB-C nebo USB-A rozhraním (propojovací kabel USB-C a adaptér USB-C na USB 3.0 jsou součástí balení)

- Technologie dokovací stanice: DisplayLink + USB-C PD

• Power Delivery: až 100 W

- Video Porty:

- Podporovaná rozlišení:

• 1 monitor - 1x DP → až 4K/60Hz
• 1 monitor - 1x HDMI → až 4K/60Hz
• 1 monitor - 2x DP → až 5K/60Hz*
• 2 monitory - 1x DP + 1x DP → až 2x 4K/60Hz
• 2 monitory - 1x DP + 1x HDMI → až 2x 4K/60Hz
• 2 monitory - 1x HDMI + 1x HDMI → až 2x 4K/60Hz

• 1x port USB-C 3.2 Gen 2 (pouze data), BC 1.2

• 1x port USB-C 3.2 Gen 2, PD 20W

• 1x port USB 3.2 Gen 2, BC 1.2

- 1x port USB 3.2 Gen 2

• 3x port USB 3.2 Gen 1

• 1x port Ethernet GLAN RJ-45 (DisplayLink DL-6950)

- 1x 3,5 mm kombinovaný audio port, podporující vysoce kvalitní vzorkovací frekvenci 32bit/192 kHz a záznam

• 1x vstup napájení (DC 20V/7,5A)

- Klonování adres MAC: Ano (pomocí softwaru i-tec Docker Pro)

• WOL: S1, S2, S3

• Vypínač pro zapnutí a vypnutí dokovací stanice

- Indikátor LED

- Podpora zámku Kensington

- Operační systém: Windows 10 / 11, macOS, Android 5 nebo novější, Chrome OS R51 nebo novější, Linux Ubuntu

- Snadná instalace ovladačů (Windows, MacOS, Ubuntu, Android (externí odkaz))

- Rozměry produktu: 190 x 88 x 37 mm

• Hmotnost výrobku: 539 g

- Rozměry balení: 253 x 200 x 54 mm

* Rozlišení 5K je podporováno pouze systémem Windows

SYSTÉMOVÉ POŽADAVKY

Hardwarové požadavky:

- Zařízení s volným portem USB-A, USB-C, USB4 nebo Thunderbolt™ 3/4. Požadavky pro funkci Power Delivery:

Požadavky pro funkci Power Delivery:

- Zařízení s volným portem USB-C, USB4 nebo Thunderbolt™ 3/4 s podporou funkce „Power Delivery“.

Operační systém:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 a vyšší, Chrome OS R51 a vyšší

V případě, že je dokovací stanice připojena přes USB 3.0, nabíjení notebooků a tabletů nepodporuje

INSTALACE OVLADAČŮ

Windows:

1) Stáhněte a spustíte DisplayLink Cleaner : https://www.synaptics.com/products/displaylink-graphics/downloads/windows-installation-cleaner
2) Restartujte notebook
3) Stáhněte a nainstalujte ovladač DisplayLink: https://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Restartujte notebook
5) Připojte dokovací stanici

macOS:

1) Stáhněte a nainstalujte aplikaci DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) Instalace Vás vyzve k povolení Screen Recordingu
a. Přejděte na kartu APPLE / Předvolby systému / Zabezpečení a soukromí / Ochra- na osobních údajů
b. Najděte Screen Recording na kartě Privacy
c. Klikněte na zámek v levém dolním rohu
d. Zadejte své heslo
e. Zaškrtněte políčko vedle položky DisplayLink Manager
3) Po instalaci otevřete DisplayLink Manager z Launchpadu
4) Najděte ikonu DisplayLink v horní liště nabídky a otevřete ji
5) Zvolte „Spustit aplikaci automaticky po přihlášení“
6) Připojte dokovací stanici

BEZPEČNOSTNÍ POKYNY PRO POUŽITÍ DOKOVACÍ STANICE

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.

• Uschovejte ovladače i manuál pro pozdější možné použití.

• Vyvarujte se namáhání USB-C portu či kabelu.

• Produkt pravidelně restartujte pomocí ON/OFF tlačítka nebo vytažením z el.sítě.
• Nezapojujte USB-C PD adapté do USB-C portů které nejsou označený jako porty k připojení USB-C PD napájecího adaptéru.
• Je doporučené dokovací stanici na konci dne vypnout.

V součinnosti se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.pro v záložce „FAQ“ u tohoto produktu

SLOVNÍK POJMŮ

Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.

Řadič – polovodičová součástka (tzv. chipset) v notebooku / tabletu, zajišťující činnost některého z portů.

Thunderbolt™ - je rychlé hardwarové rozhraní, které umožňuje připojit k počítači zařízení (periferie) přes rozšiřující sběrnici. Thunderbolt spojuje PCI-Express a DisplayPort do sériového datového rozhraní. Umožňuje tzv. řetězení až dalších 6-ti Thunderbolt™ zařízení, přenosová rychlost u Thunderbolt™ 3/4 je až 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 – je symetrický konektor Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativních režimů - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamování chyb přes Billboard zařízení.

USB-C Power Delivery (USB-C PD) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen, a podporuje zátěž 10W až 240W

USB 3.2 / 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku / tabletu.

HDMI / Display Port – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.

LAN (Local Area Network) – místní počítačová síť, nyní je nejrozšířenější tzv. Ethernet, který u dokovací stanice dosahuje teoretické prénosové rychlosti až 2.5 Gbit/s.

Audio – označení pro zvukové vstupní (mikrofon) nebo výstupní zařízení (sluchátka/reproduktory).

OPIS

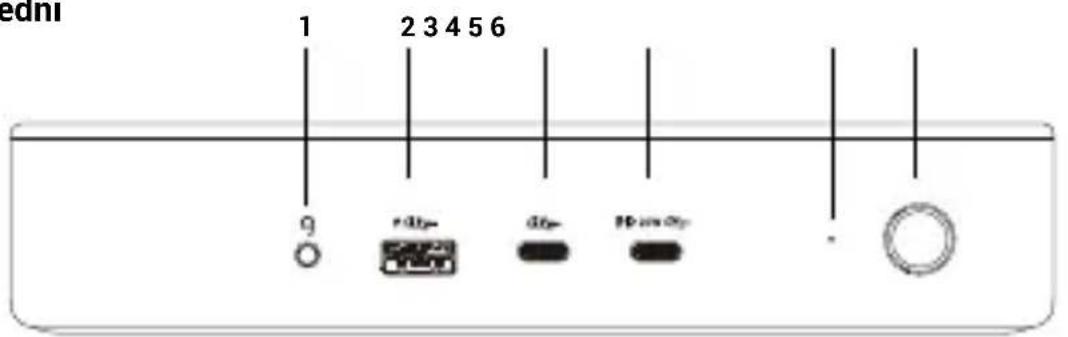

Panel przedni

1 2 3 4 5 6 g r d d H w e d -

- Podporované rozlíšenia:

• 1 monitor - 1x DP → do 4K/60Hz
• 1 monitor - 1x HDMI → do 4K/60Hz
• 1 monitor - 2x DP → do 5K/60Hz*
• 2 monitory - 1x DP + 1x DP → až 2x 4K/60Hz
• 2 monitory - 1x DP + 1x HDMI → až 2x 4K/60Hz
• 2 monitory - 1x HDMI + 1x HDMI → až 2x 4K/60Hz

- 1x port USB-C 3.2 Gen 2 (iba dáta), BC 1.2

• 1x port USB-C 3.2 Gen 2, PD 20W

• 1x port USB 3.2 Gen 2, BC 1.2

• 1x port USB 3.2 Gen 2

• 3x port USB 3.2 Gen 1

• 1x port Ethernet GLAN RJ-45 (DisplayLink DL-6950)

- 1x 3,5 mm kombinovaný zvukový port s podporou vysokokvalitnej vzorkovacej frekvencie 32bit/192 kHz a nahrávania

• 1x napájací vstup (DC 20V/7,5A)

- Klonovanie adries MAC: áno (pomocou softvéru i-tec Docker Pro)

• WOL: S1, S2, S3

• Hmotnost' výrobku: 539 g

- Rozmery balenia: 253 x 200 x 54 mm

V spolupráci so servisným oddelením:

• Skontrolujte funkčnost po páde do vody alebo na zem.
• Overte funkčnost, ked' je kryt prasknutý.
• Stažujte sa, že zariadenie nefunguje podl'a návodu na obsluhu.

ČASTO KLADENÉ OTÁZKY

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo

odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)

SLOVENSKY

Prohlašujeme na vlastní odpovědnost, že výše uvedený výrobek je ve shodě s následujícími směrnicemi Evropské unie:
