MANUALE UTENTE CADUAL4KDOCKPD2 i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.pro/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

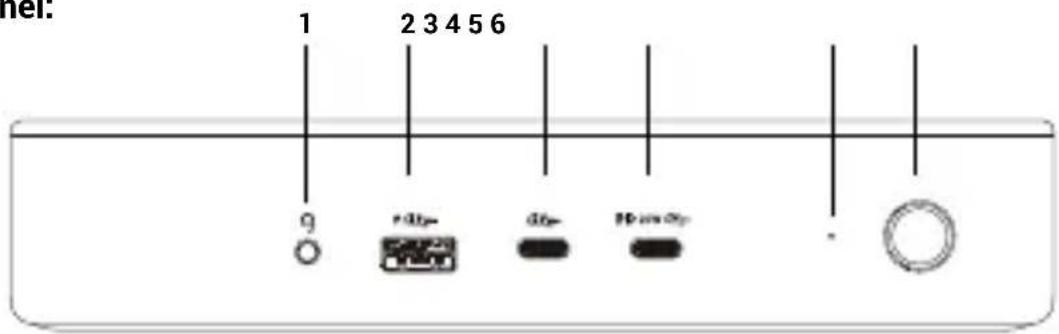

1. Connettore audio combo da 3,5 mm
2. 1 porta USB 3.2 Gen 2, BC 1.2
3. 1 porta USB-C 3.2 Gen 2 (solo dati), BC 1.2
4. 1 porta USB-C 3.2 Gen 2, PD 20W
5. Indicazione a LED
6. Pulsante On/Off per accendere e spegnere la docking station

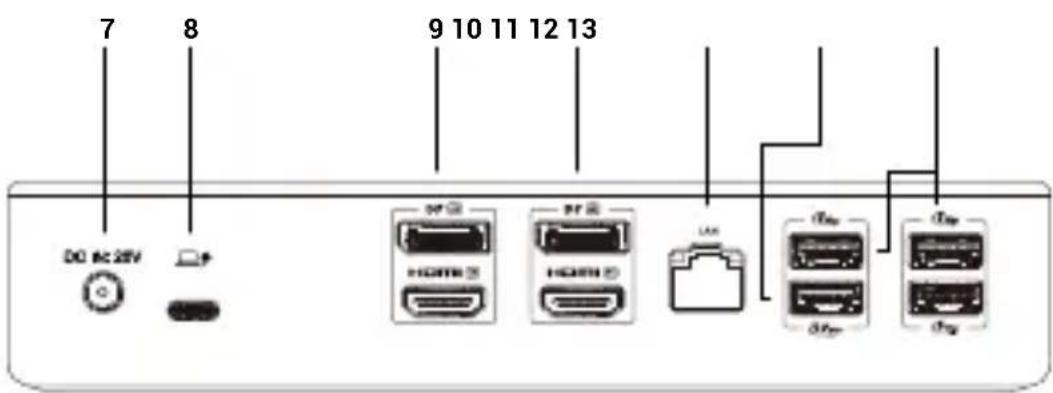

Pannello posteriore:

7 8 9 10 11 12 13 D0 82.25V HDMI HDMI LAN Ethernet Ethernet

1. Ingresso per l'alimentazione
2. Porta USB-C per il collegamento del dock a un laptop
3. Zona 1 - HDMI/DP (è possibile collegare HDMI o DP)
4. Zona 2 - HDMI/DP (è possibile collegare HDMI o DP)
5. Porta Ethernet GLAN RJ-45 (DisplayLink DL-6950)
6. 1 porta USB 3.2 Gen 2
7. 3 porte USB 3.2 Gen 1

Pannello laterale

1. Supporto per il lucchetto di Kensington

- 1x porta USB-C per il collegamento a dispositivi USB-C o USB-A (cavo USB-C e adattatore da USB-C a USB 3.0 inclusi)

- Tecnologia della docking station: DisplayLink + USB-C PD

- Erogazione di potenza: fino a 100 W

- Porte video:

- Risoluzioni supportate:

• 1 monitor - 1x DP → fino a 4K/60Hz
• 1 monitor - 1x HDMI → fino a 4K/60Hz
• 1 monitor - 2x DP → fino a 5K/60Hz*
• 2 monitor - 1x DP + 1x DP → fino a 2x 4K/60Hz
• 2 monitor - 1x DP + 1x HDMI → fino a 2x 4K/60Hz
• 2 monitor - 1x HDMI + 1x HDMI → fino a 2x 4K/60Hz

• 1 porta USB-C 3.2 Gen 2 (solo dati), BC 1.2

• 1 porta USB-C 3.2 Gen 2, PD 20W

• 1x porta USB 3.2 Gen 2, BC 1.2

• 1 porta USB 3.2 Gen 2

- 1x porta audio combinata da 3,5 mm, che supporta la frequenza di campionamento e la registrazione di alta qualità a 32 bit/192 kHz

- 1x ingresso di alimentazione (DC 20V/7.5A)

- Clonazione dell'indirizzo MAC: sì (utilizzando il software i-tec Docker Pro)

• WOL: S1, S2, S3

- Interruttore per accendere e spegnere la docking station

- Indicatore LED

- Supporto per il lucchetto Kensington

- Supporto di montaggio VESA

• Cavo USB-C con adattatore da USB-C a USB-A (100 cm)

- Sistema operativo: Windows 10/11, macOS, Android 5 o successivo, Chrome OS R51 o successivo, Linux Ubuntu

- Facile installazione del driver (Windows, MacOS, Ubuntu, Android (link esterno))

- Dimensioni del prodotto: 190 x 88 x 37 mm

- Peso del prodotto: 539 g

- Dimensioni della confezione: 253 x 200 x 54 mm

* La risoluzione 5K è supportata solo da Windows

REQUISITI DI SISTEMA

Requisiti hardware:

- Dispositivi con una porta USB-A, USB-C, USB4 o Thunderbolt™ 3/4 libera.

Requisiti per la funzione Power Delivery:

- Dispositivi con una porta libera USB-C, USB4 o Thunderbolt™ 3/4 abilitata a "Power Delivery"

Sistema operativo:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 e successivi, Chrome OS R51 e successivi

Se la docking station è collegata tramite USB 3.0, la ricarica di laptop e tablet non è supportata.

INSTALLAZIONE DEI DRIVER

Windows:

1) Scaricare e installare DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) L'installazione richiede di abilitare la registrazione dello schermo.

a. Andare alla scheda APPLE / Preferenze di sistema / Sicurezza e privacy / Privacy
b. Trovate Registrazione schermo nella scheda Privacy
c. Fare clic sul lucchetto nell'angolo in basso a sinistra
d. Inserire la password
e. Selezionate la casella accanto a DisplayLink Manager

3) Dopo l'installazione, aprire DisplayLink Manager dal Launchpad
4) Individuare l'icona DisplayLink nella barra dei menu superiore e aprirla.
5) Selezionate "Esegui automaticamente l'applicazione dopo il login".
6) Collegare la docking station

ISTRUZIONI DI SICUREZZA PER L'UTILIZZO DELLA DOCKING STATION

• Non esporre a temperature e umidità estreme.
• Utilizzare il dispositivo su tappetini piatti per evitare di scivolare e cadere a terra.
• Conservare i driver e il manuale per un uso successivo.
• Evitare di sforzare la porta o il cavo USB-C.

• Riavviare periodicamente il prodotto utilizzando il pulsante ON/OFF o scollegandolo dalla reteelettrica.

• Non collegare gli adattatori USB-C PD alle porte USB-C che non sono contrassegnatecome porte per il collegamento dell'adattatore di alimentazione USB-C PD.

• Si consiglia di spegnere la docking station alla fine della giornata

In collaborazione con il servizio di assistenza:

• Verificare la funzionalità dopo la caduta in acqua o a terra.
• Verificare la funzionalità quando il coperchio è incrinato.
• Lamentarsi del mancato funzionamento del dispositivo secondo il manuale.

DOMANDE FREQUENTI

Disponibile sul nostro sito web www.i-tec.pro alla voce "FAQ" per questo prodotto

GLOSSARIO DEI TERMINI

Interfaccia / porta / connettore / ingresso / slot - il punto in cui due dispositivi sono fisicamente collegati.

Controller - un componente a semiconduttore (chiamato chipset) presente in un notebook/tablet che assicura il funzionamento di alcuni dalle porte.

Thunderbolt™ - è un'interfaccia hardware veloce che consente di collegare dispositivi (periferiche) al computer tramite un bus di espansione. Thunderbolt combina PCI-Express e DisplayPort in un'interfaccia dati seriale. Consente di collegare in cascata fino a 6 dispositivi Thunderbolt™ aggiuntivi, con velocità di trasferimento Thunderbolt™ 3/4 fino a 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - è un connettore simmetrico Consente una ricarica più veloce, alimentazione, doppio ruolo (non solo host, ma anche guest), supporto per modalità alternative - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e notifica degli errori tramite dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - caratteristica opzionale del connettore USB-C. Un connettore con questo supporto può sia caricare che essere caricato e supporta carichi da 10W a 240W.

USB 3.2 / 3.1 / 3.0 / 2.0 - standard per l'interfaccia USB / porta per il collegamento di vari dispositivi USB. È possibile collegare alla docking station o all'adattatore vari dispositivi USB utilizzando l'interfaccia USB di tipo A. La porta USB di tipo B viene utilizzata per collegare la docking station o l'adattatore a un laptop/tablet.

HDMI/Porta display - Uno standard per un'interfaccia/porta grafica digitale utilizzata per collegare monitor e altri dispositivi di visualizzazione grafica.

LAN (Local Area Network) - rete locale, oggi la più comune è la cosiddetta Ethernet, che viene utilizzata da la docking station raggiunge velocità di trasferimento teoriche fino a 2,5 Gbit/s.

Audio - termine che indica un dispositivo di ingresso (microfono) o di uscita (cuffie/al-toparlanti).
