MANUALE UTENTE TB3CDUALDPDOCKPD i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

Grazie per aver acquistato la docking station i-tec Thunderbolt ^™ 3, che consente di collegare rapidamente e facilmente i Vostri dispositivi preferiti alla porta Thunderbolt ^™ 3 con un solo cavo Thunderbolt ^™ 3. La docking station è costruita sul chipset Intel Titan Ridge e quindi c'è anche la possibilità di connettere dispositivi dotati di una porta USB-C, ma in questo caso, la velocità della trasmissione dei dati dei dispositivi collegati potrebbe ridurre, perché la velocità massima di trasferimento della porta USB-C è di 10 Gb/s.

La docking station offre 2x DisplayPort, 2x porte USB-C, 1x porta Ethernet GLAN RJ-45, 3x porte USB-A 3.0 (una porta di ricarica rapida BC 1.2), 1x porta Audio Combo (cuffie e microfono), 1x ingresso di alimentazione esterno DC.

Avviso importante sulla risoluzione 8K: La docking station supporta una risoluzione fino a 8 K (7680x4320/30Hz), ma sarà possibile impostare questa risoluzione solo se la supporta il Vostro notebook - Thunderbolt™ 3 deve supportare il DisplayPort 1.4. Nel caso che Thunderbolt™ 3 sul Vostro notebook supporti solo il DisplayPort 1.2, la risoluzione massima possibile sarà solo di 5K 5120x2880/60Hz.

* Avviso importante relativo alla connessione con la porta UBS-C: La docking station è costruita sul chipset Titan Ridge e supporta anche il collegamento con la porta USB-C, ma questo collegamento deve essere anche supportato dal Vostro notebook. USB-C è uno standard aperto, il che significa che i produttori di notebook possono personalizzare il protocollo USB-C secondo le proprie esigenze. Purtroppo, questo significa, che le docking station costruite con i chipset Intel Titan Ridge, potrebbero non funzionare correttamente con tutti i dispositivi USB-C.

CARATTERISTICHE TECNICHE

• 1x porta Thunderbolt™ 3 per il collegamento con il notebook
  • Potenza fornita: 85.0W
• Porte Video: 2x DisplayPort
• Risoluzione:

Thunderbolt™ 3 con supporto di DisplayPort 1.4

1x monitor - 1x DP - fino a 8K/30Hz

2x monitor - 1x DP + 1x DP - fino a 2x 4K/60Hz

Thunderbolt™ 3 con supporto di DisplayPort 1.2

1x monitor - 2x DP - fino a 5K/60Hz

2x monitor - 1x DP + 1x DP - fino a 2x 4K/60Hz

USB-C con supporto di DisplayPort 1.4

1x monitor - 1x DP - fino a 4K/60Hz

2x monitor - 1x DP + 1x DP - fino a 2x4K/60Hz

USB-C con il supporto di DisplayPort 1.2

1x monitor - 1x DP - fino a 4K/30Hz

• 2x porte USB-C 3.1 Gen.2 (10 Gbps)
• 2x porte USB-A 3.1 Gen.1 (5 Gbps)
- 1x porta USB-A 3.1 Gen.2 (10 Gbps), con supporto di ricarica rapida (BC 1.2)
• 1x porta Ethernet GLAN RJ-45 (Realtek RTL8153)
• 1x connettore Audio Combo 3,5 mm
- 1x ingresso di alimentazione (20.0V/6.75A)
- Interruttore ON/OFF per l'ccensione e lo spegnimento della docking station
• Supporta il blocco Kensington

TB3/USB-C DUAL DISPLAYPORT 4K DOCKING STATION + POWER ADAPTER 135 W

• Cavo Thunderbolt™ 3 (70cm)
- SO: Windows 10, macOS e Linux con gli ultimi aggiornamenti installati
• Dimensioni prodotto: 197 x 78 x 31 mm
- Peso prodotto: 405 g

CONTENUTO CONFEZIONE

• i-tec Stazione dock Thunderbolt™ 3
  • Cavo Thunderbolt™ 3 (70 cm)
• Adattatore di alimentazione (uscita DC: 20.0V / 6.75A, cavo DC 160 cm, cavo AC 170 cm)
• Quick Start

DESCRIZIONE DELLA DOCKING STATION

Pannello frontale:

1 2 3

1. Porta dati Thunderbolt™ 3 / Power Delivery - per collegare una docking station alla porta Thunderbolt™ 3 del notebook. Questa porta è in grado di fornire fino a 85.0W di potenza ai dispositivi.
2. Jack Audio Combo da 3,5 mm
3. Porta USB-A 3.1 Gen. 2 (10 Gbps) con ricarica rapida, secondo la specifica tecnica BC 1.2

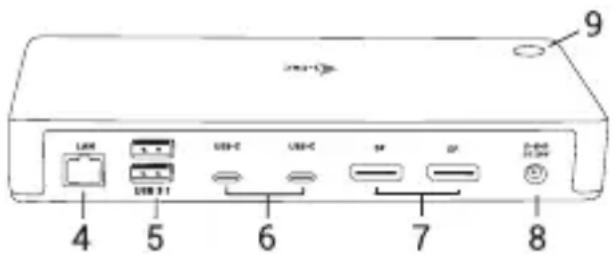

Pannello posteriore:

4 5 6 7 8 9

1. Porta Ethernet GLAN RJ-45 - supporta velocità di trasmissione 10/100/1.000 Mbps

2. 2x porte USB-A 3.1 Gen. 1 (5 GBps)

3. 2x porte USB-C 3.1 Gen. 2 (10 GBps)

4. 2x DisplayPort – consentono di collegare 1 monitor 8K/30Hz.

Solo se la GPU principale e Thunderbolt™ 3 supportano il DisplayPort 1.4

1. ingresso di alimentazione (20.0V/6.75A)

Fonte di alimentazione esterna da usare eslusivamente con TB3CDUALDPDOCKPD.

1. Interruttore ON/OFF per l'accensione e lo spegnimento della docking station

REQUISITI DI SISTEMA

Requisiti hardware:

Dispositivo con una porta USB-C* o Thunderbolt 3 disponibile

Requisiti per la funzione Power Delivery:

dispositivo con una porta disponibile USB-C* o Thunderbolt 3 con il supporto di "Power Delivery".

Sistema operativo:

Windows, macOS e Linux con gli ultimi aggiornamenti installati

Per riprodurre i video UHD 4K/5K/8K, il processore grafico del computer deve essere in grado di decodificarli, in particolare i computer portatili e quelli meno potenti possono riprodurre i video 4K/5K/8K con risultati mediocri (interruzioni, scatti).

INSTALLAZIONE DEI DRIVER

La docking station si può collegare direttamente, i driver sono inclusi nel sistema operativo. Nel caso di Windows 10, accertarsi che sul computer siano già installati i driver per Thunderbolt™ 3 più recenti, forniti dal produttore del notebook.

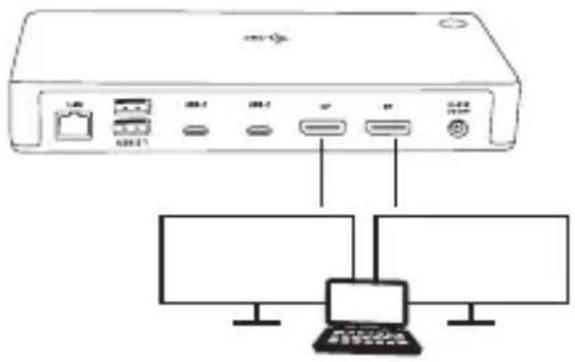

Per collegare il monitor alla Stazione dock usare il cavo DisplayPort. Nel corso dell'installazione del monitor secondario del notebook/tablet lo schermo può lampeggiare ma è un fenomeno normale. La Stazione dock supporta al massimo 2 monitor collegati. L'interfaccia grafica: 2 portos DisplayPort

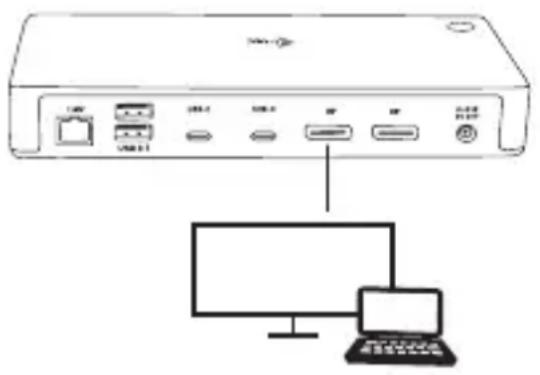

1 monitor collegato tramite 1 cavo DisplayPort - risoluzione fino a 8K 7680x4320/30Hz

La risoluzione 8K è supportata solo se il connettore Thunderbolt™ 3 del Vostro notebook supporta il DisplayPort 1.4.

Nel caso in cui Thunderbolt™ 3 supporti solo il DisplayPort 1.2, la risoluzione massima è di 5K 5120x2880/60Hz

Le dimensioni della risoluzione, la frequenza dei fotogrammi e il numero massimo di monitor esterni collegati, dipendono dalle capacità del PC/NB host.

La maggioranza dei problemi con questa Stazione dock e le sue periferie connesse può essere risolta estraendo il cavo Thunderbolt™ 3 della Stazione dock dalla porta Thunderbolt™ 3 del PC / Mac / smartphone / tablet e reinserendolo in tale porta dopo 10 secondi.

ISTRUZIONI DI SICUREZZA

• Evitare i valori estremi della temperatura e dell'umidità.
• Usare il dispositivo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.
• Conservare gli strumenti e anche il Libretto d'uso.

In collaborazione con il Centro di assistenza tecnica

• controllare il funzionamento del dispositivo dopo la sua caduta per terra o nell'acqua
• verificare il funzionamento del dispositivo in caso di rottura dell'involucro
• sporgere il reclamo se il dispositivo non funziona secondo il Libretto d'uso.

DOMANDE FREQUENTI

Si veda la scheda "FAQ" di questo prodotto sulle nostre pagine web www.i-tec.cz/it.

ÚVOD

Questo dispositivo è contrassegnato con il seguente simbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In questo modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).
