GEBRUIKSAANWIJZING TB3CDUALDPDOCKPD i-TEC

NL Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op onze website www.i-tec.cz/nl/ onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen kunt u contact opnemen met ons supportcenter via [e-mail].

Bedankt voor de aanschaf van het i-tec Thunderbolt ^™ 3-dockingstation, waarmee u uw favoriete apparaten snel en eenvoudig kunt aansluiten op uw notebook / tablet met de Thunderbolt ^™ 3-poort via een enkele Thunderbolt ^™ 3-kabel. Het dockingstation is gebaseerd op de chipset Intel Titan Ridge en het is dus ook mogelijk om verbinding te maken met apparaten met een USB-C-poort, maar in dit geval kan de snelheid van de aangesloten apparaten worden verlaagd, omdat de maximale overdrachtssnelheid van de USB-C-poort 10 Gb / s is.

Het dockingstation biedt 2x DisplayPort, 2x USB-C, 1x Ethernet GLAN RJ-45-poort, 3x USB-A 3.0-poort (één snellaadpoort met de specificatie BC 1.2), 1x Combo Audio-poort (hoofdtelefoon en microfoon) en 1x ingang voor externe gelijkstroomvoeding.

Belangrijke opmerking over de resolutie van 8K: Het dockingstation ondersteunt een resolutie tot 8K (7680x4320 / 30Hz), maar deze resolutie kan alleen worden ingesteld, als deze ondersteund wordt door uw notebook – Thunderbolt ^™ 3 moet DisplayPort 1.4 ondersteunen. Als Thunderbolt ^™ 3 van uw notebook alleen DisplayPort 1.2 ondersteunt, is de maximale resolutie slechts 5K 5120x2880/60Hz.

* Belangrijke mededeling met betrekking tot de verbinding met de UBS-C-poort: Het dockingstation is gebaseerd op de Titan Ridgeen en ondersteunt ook de verbinding via een USB-C-poort, maar deze verbinding moet ook de notebook ondersteunen. Bij USB-C is er sprake van een open standaard, wat betekent, dat de laptopfabrikanten het USB-C-protocol volgens hun eigen eisen kunnen aanpassen. Helaas betekent dit, dat de dockingstations, die gebouwd zijn op basis van de chipset Intel Titan Ridge, mogelijk niet goed samenwerken met alle apparaten met een USB-C-poort.

SPECIFICATIES

• 1x Thunderbolt 3-poort voor aansluiting op een notebook
  • Power Delivery: 85.0W
  • Videopoorten: 2x DisplayPort
• Resolutie:

Thunderbolt™ 3 met ondersteuning van DisplayPort 1.4

1 monitor - 1x DP - tot 8K/30Hz
2 monitoren - 1x DP + 1x DP - tot 2x 4K/60Hz

Thunderbolt™ 3 met ondersteuning van DisplayPort 1.2

1 monitor - 2x DP - tot 5K/60Hz
2 monitoren - 1x DP + 1x DP - tot 2x 4K/60Hz

USB-C met ondersteuning van DisplayPort 1.4

1 monitor - 1x DP - tot 4K/60Hz
2 monitoren - 1x DP + 1x DP - tot 2x 4K/60Hz

USB-C met ondersteuning van DisplayPort 1.2

1 monitor - 1x DP - tot 4K/30Hz
2 monitor - 1x DP + 1x DP - tot 2x 1920x1080/60Hz

• 2x USB-C 3.1-poorten Gen.2 (10 Gbps)
• 2x USB-A 3.1-poort Gen.1 (5 Gbps)
- 1x USB-A 3.1-poort Gen.2 (10 Gbps), met ondersteuning van snelle lading (BC 1.2)
• 1x Ethernet GLAN RJ-45-poort (Realtek RTL8153)
• 1x 3,5mm Audio combo connector
• 1x ingang voor voeding (20.0V/6.75A)

• AAN / UIT-schakelaar om het dockingstation aan en uit te zetten
• Ondersteuning voor Kensington-lock
  • Kabel Thunderbolt™ 3 (70cm)
• OS: Windows 10, macOS en Linux met de nieuwste updates
  • Product afmetingen: 197 x 78 x 31 mm
  • Product gewicht: 405 g

INHOUD VAN DE VERPAKKING

• i-tec Thunderbolt™ 3 dockingstation
• Thunderbolt™ 3-kabel (70 cm)
  • Voedingsadapter (DC-uitgang: 20.0V / 6.75 A, DC-kabel 160 cm, AC-kabel 170 cm)
• Quick Start

BESCHRIJVING VAN HET DOCKINGSTATION

Voorpaneel:

1 2 3

1. Thunderbolt™ 3 data-poort / Power Delivery – voor aansluiting van het dockingstation op de Thunderbolt™ 3-poort van de laptop. Deze poort kan de apparaten tot wel 85.0W leveren.
2. 3.5 mm Combo Audio Jack
3. USB-A 3.1-port Gen. 2 (10 Gbps) met snelle lading, specificatie BC 1.2

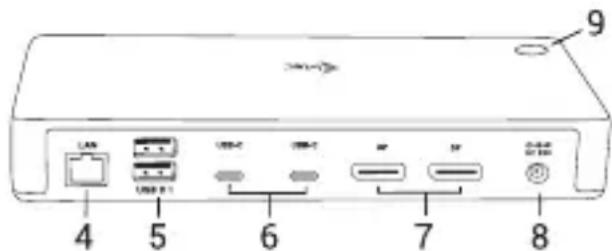

Achterpaneel:

4 5 6 7 8 9

1. Ethernet GLAN RJ-45-poort – ondersteunt 10/100/1000 Mbps
2. 2x USB-A 3.1-poort Gen. 1 (5 GBps)
3. 2x USB-C 3.1-poort Gen. 2 (10 GBps)
4. 2x DisplayPort – maakt aansluiting mogelijk van één 8K/30Hz-monitor.
   Alleen in het geval, dat de hoofd GPU en Thunderbolt™ 3 DisplyPort 1.4. ondersteunen.
5. Voedingsingang (20.0V/6.75A)
   De externe voedingsbron uitsluitend voor het gebruik ten behoeve van TB3CDUALDPDOCKPD.
6. AAN / UIT-schakelaar om het dockingstation aan en uit te zetten

SYSTEEMVEREISTEN

Hardware-vereisten:

Apparaat met vrije USB-C* of Thunderbolt 3-poort

Vereisten voor de functie Power Delivery:

apparaat met een vrije USB-C* Thunderbolt 3-poort met ondersteuning voor "Power Delivery".

Besturingssysteem:

Windows, macOS en Linux met de nieuwste updates

Voor het afspelen van een Ultra HD 4K/5K/8K video moet de computer in staat zijn deze video te decoderen met zijn grafische processor. Vooral bij minder krachtige laptops geldt, dat deze het afspelen van een 4K/5K/8K video aankunnen, maar het resultaat is niet ideaal (onderbreking, scheuren van video).

INSTALLATIE VAN DE STUURPROGRAMMA'S

Het dockingstation kan direct worden aangesloten, de stuurprogramma's maken deel uit van het besturingssysteem. Controleer bij Windows 10, dat op uw computer de nieuwste stuurprogramma's voor Thunderbolt ^™ 3 zijn geïnstalleerd door de fabrikant van uw notebook.

HARDWARE-INSTALLATIE (HET DOCKING-STATION AANSLUITEN OP LAPTOP /

TABLET)

1. Schakel de laptop / tablet in en sluit de stroomadapter aan op het dockingstation.
2. Sluit de voedingsadapter van het dockingstation aan op het AC 110 V / 230 V-netwerk.
3. Sluit de Thunderbolt ^TM 3-kabel aan op de Thunderbolt ^TM 3-poort op het voorpaneel van het dockingstation.
4. Sluit het tweede uiteinde aan op een vrije Thunderbolt™ 3 / USB-C*-poort van uw laptop / tablet.
5. Sta in Windows OS een nieuw Thunderbolt ™ 3-apparaat toe - zie afbeelding.
6. Sta in Linux het nieuwe Thunderbolt™ 3-apparaat toe. Het apparaat moet weergegeven worden met de beschrijving "Toegestaan".
7. Vervolgens begint de automatische installatie van poorten in elk systeem.
8. Na het voltooien van de installatie raden we u aan de laptop / tablet opnieuw op te starten.

AANSLUITING VAN DE DISPLAYPORT-MONITOR

Gebruik alleen de DisplayPort-kabel om de monitor aan te sluiten op het dockingstation. Tijdens de installatie van een extra monitor kan de monitor van uw notebook/tablet kort knipperen. Dat is de standaardsituatie. Er kunnen maximaal twee monitoren op het dockingstation worden aangesloten. Grafische interface: 2x DisplayPort

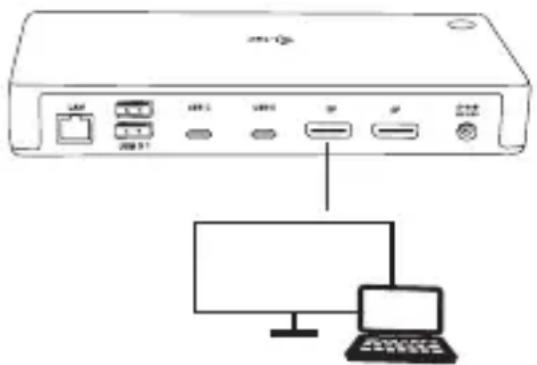

1 monitor aangesloten via 1 DisplayPort-kabel – resolutie tot 8K 7680x4320 / 30Hz.

De resolutie van 8K wordt alleen ondersteund, als de Thunderbolt™ 3-connector van uw notebook DisplayPort 1.4 ondersteunt.

Als Thunderbolt™ 3 alleen DisplayPort 1.2 ondersteunt, dan is de maximale resolutie 5K 5120x2880/60Hz

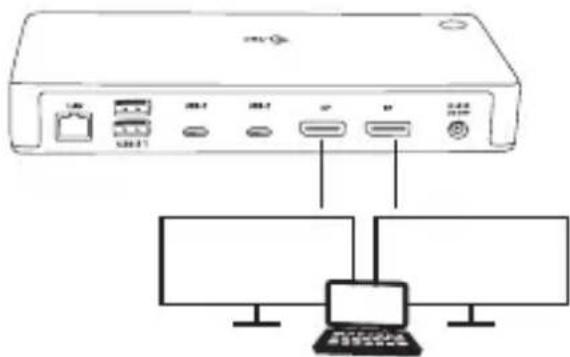

2 monitoren gelijktijdig aangesloten 2x DisplayPort, resolutie max. 4K 4096x2160@60Hz

De meeste problemen met het dockingstation en de aangesloten randapparatuur kunnen worden opgelost door de Thunderbolt™ 3-dockingstationkabel los te koppelen van uw pc/Mac/ smartphone/tablet en deze na ongeveer 10 seconden opnieuw aan te sluiten.

VEILIGHEIDSINSTRUCTIES

• Stel het product niet bloot aan externe temperaturen en luchtvochtigheid.
• Gebruik het product op vlakke ondergrond – u voorkomt op die manier dat het product wegglijdt en op de grond valt.
• Bewaar de drivers en de handleiding voor event. later gebruik.

In samenwerking met de serviceafdeling:

• Controleer de functionaliteit na het vallen van het product in water of op de grond.
• Controleer de functionaliteit als het product barsten vertoont.
• Reclameer dit product als het niet werkt in overeenstemming met de handleiding.

VEELGESTELDE VRAGEN

Beschikbaar op onze website www.i-tec.cz/nl/ op het tabblad "FAQ" bij dit product.
