NÁVOD K OBSLUZE TB3CDUALDPDOCKPD i-TEC

CZ Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

Děkujeme za zakoupení i-tec Thunderbolt™ 3 dokovací stanice, která Vám umožní snadno a rychle připojit k zařízení notebooku / tabletu s Thunderbolt™ 3 portem Vaše oblíbená zařízení jediným Thunderbolt™ 3 kabelem. Dokovací stanici je postavena na Intel Titan Ridge chipsetu a tedy má také možné připojit k zařízení s USB-C portem, ale v tomto případě může dojít ke snížení rychlosti připojených zařízení, protože maximální prénosová rychlost USB-C portu je 10Gb/s.

Dokovací stanice nabízí 2x DisplayPort, 2x USB-C, 1x Ethernet GLAN RJ-45 port, 3x USB-A 3.0 port (jeden rychlonabíjecí port se specifikací BC 1.2), 1x Combo Audio port (sluchátka a mikrofon), 1x vstup pro externí napájení DC.

Důležité upozornění ohledně 8K rozlišení: Dokovací stanice podporuje až 8K rozlišení (7680x4320/30Hz), ale toto rozlišení je možné nastavit pouze v případě, že jej podporuje Váš notebook - Thunderbolt™ 3 musí podporovat DisplayPort 1.4. V případě, že Thunderbolt™ 3 Vašeho notebooku podporuje pouze DisplayPort 1.2, je maximální rozlišení pouze 5K 5120x2880/60Hz.

* Důležité upozornění ohledně připojení do UBS-C portu: Dokovací stanice je postavena na Titan Ridge chipsetu a podporuje i připojení přes USB-C port, ale toto připojení také musí podporovat notebook. V případě USB-C se jedná o otevřený standard, což znamená, že výrobci notebooků si můžou USB-C protokol upravovat dle sebe. Což bohužel znamená, že dokovací stanice postavené na Intel Titan Ridge chipsetu nemusí fungovat správně na všech zařízeních s USB-C portem.

SPECIFIKACE

• 1x Thunderbolt™ 3 port pro připojení k notebooku
  • Power Delivery: 85.0W
  • Video Porty: 2x DisplayPort
• Rozlišení:

Thunderbolt™ 3 s podporou DisplayPort 1.4

$$ \begin{array}{l} 1 \text { monitor } - 1 x \text { DP } - a \check {z} 8 K / 3 0 H z \ 2 \text { monitory } - 1 x \text { DP } + 1 x \text { DP } - a \check {z} 2 x 4 K / 6 0 H z \ \end{array} $$

Thunderbolt™ 3 s podporou DisplayPort 1.2

$$ \begin{array}{l} 1 \text { monitor } - 2 x \text { DP } - a \check {z} 5 K / 6 0 H z \ 2 \text { monitory } - 1 x \text { DP } + 1 x \text { DP } - a \check {z} 2 x 4 K / 6 0 H z \ \end{array} $$

USB-C s podporou DisplayPort 1.4

$$ \begin{array}{l} 1 \text { monitor } - 1 x \text { DP } - a \check {z} 4 K / 6 0 H z \ 2 \text { monitor } - 1 x \text { DP } + 1 x \text { DP } - a \check {z} 2 x 4 K / 6 0 H z \ \end{array} $$

USB-C s podporou DisplayPort 1.2

$$ \begin{array}{l} 1 \text { monitor } - 1 x \text { DP } - a \check {z} 4 K / 3 0 H z \ 2 \text { monitor } - 1 x \text { DP } + 1 x \text { DP } - a \check {z} 2 x 1 9 2 0 x 1 0 8 0 / 6 0 \text { Hz } \ \end{array} $$

• 2x USB-C 3.1 porty Gen.2 (10 Gbps)
• 2x USB-A 3.1 port Gen.1 (5 Gbps)
- 1x USB-A 3.1 port Gen.2 (10 Gbps), s podporou rychlého nabíjení (BC 1.2)
• 1x Ethernet GLAN RJ-45 port (Realtek RTL8153)
• 1x 3,5mm Audio kombo konektor
• 1x vstup pro napájení (20.0V/6.75A)
- Přepínač ON/OFF pro zapnutí a vypnutí dokovací stanice
- Podpora pro Kensington lock
• Kabel Thunderbolt™ 3 (70cm)
- OS: Windows 10, macOS a Linux s nejnovějšími aktualizacemi

TB3/USB-C DUAL DISPLAYPORT 4K DOCKING STATION + POWER ADAPTER 135 W

• Rozměry produktu: 197 x 78 x 31 mm
  • Hmotnost produktu: 405 g

OBSAH BALENÍ

• i-tec Thunderbolt™ 3 dokovací stanice
  • Kabel Thunderbolt™ 3 (70cm)
• Napájecí adaptér (výstup DC: 20.0V / 6.75A, DC kabel 160 cm)
• Quick Start

POPIS DOKOVACÍ STANICE

Přední panel:

1 2 3

1. Thunderbolt™ 3 data port / Power Delivery - pro připojení dokovací stanice k Thunderbolt™ 3 portu laptopu. Tento port je schopen dodat zařízení až 85.0W.
2. 3.5 mm Combo Audio Jack
3. USB-A 3.1 port Gen. 2 (10 Gbps) s rychlonabíjením, specifikace BC 1.2

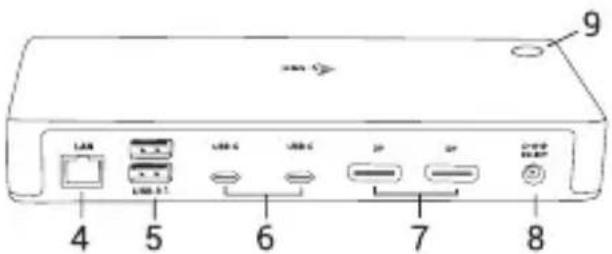

Zadní panel:

4 5 6 7 8 9

1. Ethernet GLAN RJ-45 port - podporuje 10/100/1000 Mbps
2. 2x USB-A 3.1 port Gen. 1 (5 GBps)
3. 2x USB-C 3.1 port Gen. 2 (10 GBps)
4. 2x DisplayPort – umožňují připojení až jednoho 8K/30Hz monitoru.

Pouze v případě, že hlavní GPU a Thunderbolt™ 3 podporují DisplayPort 1.4.

1. Vstup pro napájení (20.0V/6.75A)

Vnější napájecí zdroj výlučně pro použití pro TB3CDUALDPDOCKPD.

1. Přepínač ON/OFF pro zapnutí a vypnutí dokovací stanice

SYSTÉMOVÉ POŽADAVKY

Hardwarové požadavky:

Zařízení s volným USB-C* nebo Thunderbolt 3 portem

Požadavky pro funkci Power Delivery:

zařízení s volným USB-C* nebo Thunderbolt 3 portem s podporou „Power Delivery“.

Operační systém:

Windows, macOS a Linux s nejnovějšími aktualizacemi

Pro přehrávání Ultra HD 4K/5K/8K video musí být počítač schopen toto video dekódovat svým grafickým procesorem. Zejména u méně výkoných přenosných počítačů platí, že mohou zvládat přehrávání 4K/5K/8K video, ale výsledek není ideální (přerušování, trhání video).

INSTALACE OVLADAČŮ

Dokovací stanici lze připojit přímo, ovladače jsou součástí operačního systému.

V případě Windows 10 se prosím ujistěte, že máte ve svém počítači nainstalovány nejnovější ovladače pro Thunderbolt™ 3, které jsou poskytovány výrobcem Vašeho notebooku.

HARDWAROVÁ INSTALACE (PŘIPOJENÍ DOKOVACÍ STANICE K NOTEBOOKU / TABLETU)

1. Zapněte notebook / tablet a připojte napájecí adaptér k dokovací stanici.
2. Zapojte napájecí adaptér dokovací stanice do sítě AC 110 V / 230 V.
3. Zapojte Thunderbolt™ 3 kabel do Thunderbolt™ 3 portu na předním panelu dokovací stanice.
4. Druhý konec připojte do volného Thunderbolt™ 3 / USB-C portu vašeho notebooku / tabletu.
5. Ve Windows OS povolte nové Thunderbolt™ 3 zařízení
6. V Linuxu povolte nové Thunderbolt™ 3 zařízení. Musí se zobrazit s popisem Povoleno
7. Následně se zahájí automatická instalace portů v jednotlivých systémech.
8. Po dokončení instalace doporučujeme restartovat notebook / tablet.

PRIPOJENÍ DISPLAYPORT MONITORU

Pro připojení monitoru k dokovací stanici použijte DisplayPort kabel. Během instalace přídavného monitoru může monitor na notebooku / tabletu problikávat, což je standardní stav. Dokovací stanice podporuje připojení max. dvou monitorů. Grafické rozhraní: 2x DisplayPort

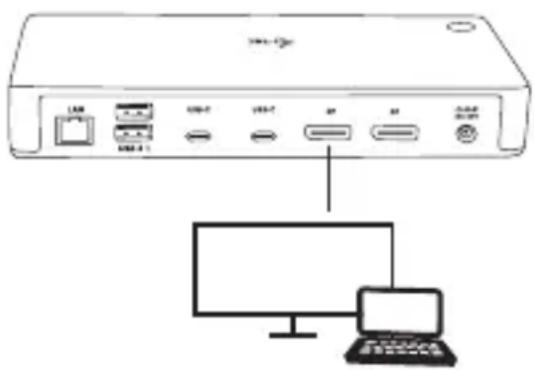

1 monitor připojený přes 1 DisplayPort kabel - rozlišení až 8K 7680x4320/30Hz

8K rozlišení je podporováno pouze v případě, že Thunderbolt™ 3 konektor Vašeho notebooku podporují DisplayPort 1.4.

V případě, že Thunderbolt™ 3 podporuje pouze DisplayPort 1.2, maximální rozlišení je 5K 5120x2880/60Hz

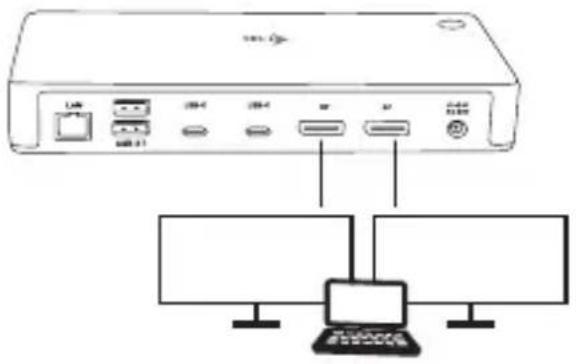

2 monitory připojeny zároveň 2x DisplayPort rozlišení max. 4K 4096x2160@60Hz

Velikost rozlišení, snímkovací frekvence a maximální množství připojených externích monitorů je závislá na možnostech hostitelského PC/NB.

Poznámka: Převážnou část problémů s dokovací stanicí a připojenými perifériemi lze vyřešit odpojením Thunderbolt™ 3 kabelu dokovací stanice od Thunderbolt™ 3 portu notebooku / tabletu / Macu a jeho opětovným připojením asi po 10s.

BEZPEČNOSTNÍ POKYNY PRO POUŽITÍ DOKOVACÍ STANICE

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
• Uschovejte ovladače i manuál pro pozdější možné použití.

V součinnosti se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.cz v záložce „FAQ“ u tohoto produktu.

WPROWADZENIE

• OS: Windows 10, macOS a Linux s najnovšími aktualizáciami
• Rozmery produktu: 197 x 78 x 31 mm
  • Hmotnost produktu: 405 g

OBSAH BALENIA

• i-tec Thunderbolt™ 3 dokovacia stanica
  • Kábel Thunderbolt™ 3 (70 cm)
• Quick Start

- Napájací adaptér (výstup DC: 20.0V /6.75A, DC kábel 160 cm, AC kábel 170 cm)

POPIS DOKOVACIA STANICA

Predný panel:

1 2 3

1 monitor pripojený cez 1 DisplayPort kábel
- rozlíšenie až 8K 7680x4320/30Hz.

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii).
