NÁVOD NA OBSLUHU TB3CDUALDPDOCKPD i-TEC

SK Prosíme o dôkladné prečítanie celého manuálu. Podrobný manuál je k dispozícii tiež na našom webe www.i-tec.cz v záložke „Manuály, ovladače“ pri tomto produkte. V prípade problémov sa môžete obrátit’ na našu technickú podporu: [e-mail]

Dakujeme za zakúpenie i-tec Thunderbolt™ 3 dokovacej stanice, ktorá Vám umožní jednoducho a rýchlo pripojit' k zariadeniu notebooku / tabletu s Thunderbolt™ 3 portom Vaše oblúbené zariadenia jediným Thunderbolt™ 3 káblom. Dokovacia stanica je postavená na Intel Titan Ridge chipsete a teda má tiež možnosť sa pripojit' k zariadeniu s USB-C portom, ale v tomto prípade môže dôjst' k zníženiu rýchlosti pripojených zariadení, pretože maximálna prenosová rýchlost' USB-C portu je 10Gb/s.

Dokovacia stanica ponúka 2x DisplayPort, 2x USB-C, 1x Ethernet GLAN RJ-45 port, 3x USB-A 3.0 port (jeden rýchlonabíjací port so špecifikáciou BC 1.2), 1x Combo Audio port (slúchadlá a mikrofón), 1x vstup pre externé napájanie DC.

Dôležité upozornenie ohľadom 8K rozlíšenia: Dokovacia stanica podporuje až 8K rozlíšenie (7680x4320/30Hz), ale toto rozlíšenie je možné nastaviť iba v prípade, že ho podporuje Váš notebook - Thunderbolt™ 3 musí podporovať DisplayPort 1.4. V prípade, že Thunderbolt™ 3 Vášho notebooku podporuje iba DisplayPort 1.2, je maximálne rozlíšenie iba 5K 5120x2880/60Hz.

* Dôležité upozornenie ohľadom pripojenia do UBS-C portu: Dokovacia stanica je postavená na Titan Ridge chipsete a podporuje i pripojenie cez USB-C port, ale toto pripojenie tiež musí podporovať notebook. V prípade USB-C sa jedná o otvorený štandard, čo znamená, že výrobcovia notebookov si môžu USB-C protokol upravovať podľa seba. Čo bohužiaľ znamená, že dokovacie stanice postavené na Intel Titan Ridge chipsete nemusia fungovať správne na všetkých zariadeniach s USB-C portom.

ŠPECIFIKÁCIE

• 1x Thunderbolt ™ 3 port pre pripojenie k notebooku
• Power Delivery: 85.0W
• Video Porty: 2x DisplayPort
- Rozlíšenie:

Thunderbolt ^TM 3 s podporou DisplayPort 1.4

1 monitor - 1x DP - až 8K / 30Hz
2 monitory - 1x DP + 1x DP - až 2x 4K / 60Hz

Thunderbolt ^TM 3 s podporou DisplayPort 1.2

1 monitor - 2x DP - až 5K / 60Hz
2 monitory - 1x DP + 1x DP - až 2x 4K / 60Hz

USB-C s podporou DisplayPort 1.4

1 monitor - 1x DP - až 4K / 60Hz
2 monitor - 1x DP + 1x DP - až 2x 4K / 60Hz

USB-C s podporou DisplayPort 1.2

1 monitor - 1x DP - až 4K / 30Hz
2 monitor - 1x DP + 1x DP - až 2x 1920x1080 / 60Hz

• 2x USB-C 3.1 porty Gen.2 (10 Gbps)
• 2x USB-A 3.1 port Gen.1 (5 Gbps)
- 1x USB-A 3.1 port Gen.2 (10 Gbps), s podporou rýchleho nabíjania (BC 1.2)
• 1x Ethernet GLAN RJ-45 port (Realtek RTL8153)
• 1x 3,5mm Audio kombo konektor
• 1x vstup pre napájanie (20.0V/6.75A)
- Prepínač ON/OFF pre zapnutie a vypnutie dokovacej stanice
- Podpora pre Kensington lock
• Kábel Thunderbolt™ 3 (70cm)

1. Thunderbolt™ 3 data port / Power Delivery - pre pripojenie dokovacej stanice k Thunderbolt™ 3 portu laptopu. Tento port je schopný dodať zariadeniu až 85.0W.
2. 3.5 mm Combo Audio Jack
3. USB-A 3.1 port Gen. 2 (10 Gbps) s rýchlonabíjaním, špecifikácia BC 1.2

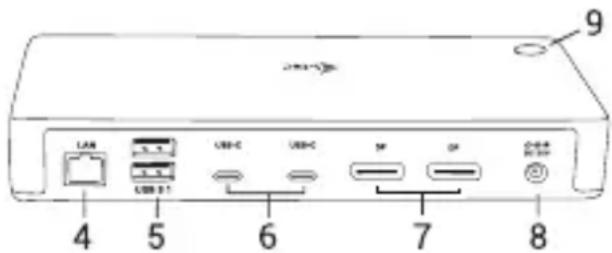

Zadný panel:

4 5 6 7 8 9

1. Ethernet GLAN RJ-45 port - podporuje 10/100/1000 Mbps
2. 2x USB-A 3.1 port Gen. 1 (5 GBps)
3. 2x USB-C 3.1 port Gen. 2 (10 GBps)
4. 2x DisplayPort – umožňujú pripojenie až jedného 8K/30Hz monitora. Iba v prípade, že hlavné GPU a Thunderbolt™ 3 podporujú DisplayPort 1.4.
5. Vstup pre napájanie (20.0V/6.75A) Vonkajšie napájací zdroj výlučne na použitie pre TB3CDUALDPDOCKPD.
6. Prepínač ON / OFF pre zapnutie a vypnutie dokovacej stanice

Hardwarové požiadavky: Zariadenie s vol'ným USB-C* alebo Thunderbolt 3 portom

Požiadavky pre funkciu Power Delivery: zariadenie s voľným USB-C alebo Thunderbolt 3 portom s podporou „Power Delivery“.

Operačný systém: Windows, macOS a Linux s najnovšími aktualizáciami

Pre prehrávanie Ultra HD 4K/5K/8K video musí byť počítač schopný toto video dekódovať svojim grafickým procesorom. Hlavne u menej výkonných prenosných počítačov platí,

že môžu zvládať prehrávanie 4K/5K/8K videa, ale výsledok nie je ideálny (prerušovanie, trhanie videa).

INŠTALÁCIA OVLÁDAČOV

Dokovaciu stanicu môžete pripojit priamo, ovládače sú súčastou operačného systému. V prípade Windows 10 sa prosím uistite, že máte vo svojom počítači nainštalované najnovšie ovládače pre Thunderbolt™ 3, ktoré sú poskytované výrobcom Vášho notebooku.

HARDWAROVÁ INŠTALÁCIA (PRIPOJENIE DOKOVACEJ STANICE K NOTEBOOKU / TABLETU)

1. Zapnite notebook / tablet a pripojte napájací adaptér k dokovacej stanici.
2. Zapojte napájací adaptér dokovacej stanice do siete AC 110 V / 230 V.
3. Zapojte Thunderbolt ^™ 3 kábel do Thunderbolt ^™ 3 portu na prednom paneli dokovacej stanice.
4. Druhý koniec pripojte do volného Thunderbolt ^TM 3 / USB-C* portu vášho notebooku / tabletu.
5. Vo Windows OS povol'te nové Thunderbolt ^TM 3 zariadenia
6. V Linuxe povol'te nové Thunderbolt™ 3 zariadenia. Musí sa zobrazit's popisom Povolené
7. Následne sa začne automatická inštalácia portov v jednotlivých systémoch.
8. Po dokončení inštalácie doporučujeme reštartovať notebook / tablet.

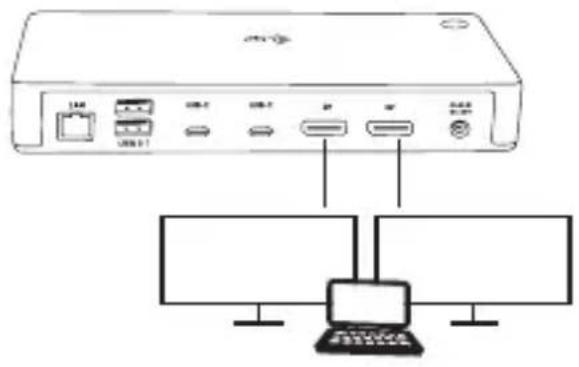

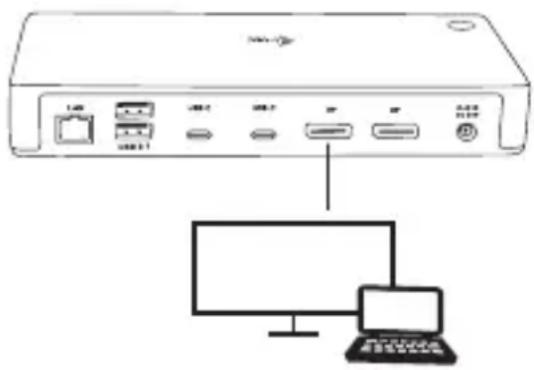

PRIPOJENIE DISPLAYPORT MONITORA

Pre pripojenie monitora k dokovací stanici použite DisplayPort kábel. Počas inštalácie prídavného monitora môže monitor na notebooku / tabletu preblikávať, čo je štandardný stav. Dokovacia stanica podporuje pripojenie max. Dvoch monitorov. Grafické rozhranie: 2x DisplayPort

8K rozlíšenie je podporované iba v prípade, že Thunderbolt™ 3 konektor Vášho notebooku podporuje DisplayPort 1.4.

V prípade, že Thunderbolt™ 3 podporuje iba DisplayPort 1.2, maximálne rozlíšenie je 5K 5120x2880/60Hz

Velkost rozlíšenia, snímkovacia frekvencia a maximálne množstvo pripojených externých monitorov je závislá na možnostiach hostitelského PC/NB.

Poznámka: Prevažnú časť problémov s dokovacou stanicou a pripojenými perifériami možno vyriešit odpojením Thunderbolt™ 3 kábla dokovacej stanice od Thunderbolt™ 3 portu notebooku / tabletu / Macu a jeho opätovným pripojením asi po 10s.

BEZPEČNOSTNÉ POKYNY

• Nevystavujte extrémnym teplotám a vlhkosti vzduchu.
• Používajte zariadenie na plochých podložkách – vyvarujete sa tým sklznutiu a pádu na zem.
• Uschovajte manuál pre neskoršie možné použitie.

V súčinnosti so servisným oddelením:

• Overte funkčnost po páde do vody alebo na zem.
• Overte funkčnosť pri prasknutí krytu.
• Reklamujte zariadenie nefungujúce podľa manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozícii na našom webe www.i-tec.cz v záložke „FAQ“ pri tomto produkte.
