INSTRUKCJA OBSŁUGI TB3CDUALDPDOCKPD i-TEC

PL Upewnij się, że uważnie przeczytałeś instrukcji obsługi. Szczegółowy podręcznik jest dostępny na naszej stronie internetowej www.i-tec.cz/pl/ w zakładce "Instrukcje, sterowniki". W razie jakichkolwiek problemów, skontaktuj się z naszym serwisem pod adresem: [e-mail]

Dziękujemy za zakupienie stacji dokującej i-tec Thunderbolt™ 3 umożliwiającej Wam proste i szybkie połączenie notebooka / tableta z portem Thunderbolt™ 3 z Waszymi ulubionymi urządzeniami przez jedyny kabel Thunderbolt™ 3. Stacja dokująca zbudowana jest na chipsecie Intel Titan Ridge i posiada też możliwość połączenia urządzenia z portem USB-C, choć w takim wypadku może dojść do obniżenia szybkości podłączonych urządzeń, gdyż maksymalna szybkość transmisji portu USB-C wynosi 10Gb/s.

Stacja dokująca zapewnia 2 x DisplayPort, 2x USB-C, 1 x port Ethernet GLAN RJ-45, 3 x port USB-A 3.0 (jeden port szybkoładujący ze specyfikacją BC 1.2), 1 x port Combo Audio (słuchawki i mikrofon), 1 x wejście do ładowania zewnętrznego DC.

Ważna informacja odnośnie rozdzielczości 8K: Stacja dokująca wspiera nawet rozdzielczość 8K (7680x4320/30Hz), natomiast taką rozdzielczość można ustawić wyłącznie wtedy, kiedy wspiera ją Wasz notebook - Thunderbolt™ 3 musi wspierać DisplayPort 1.4. W przypadku, gdy Thunderbolt™ 3 Waszego notebooka wspiera tylko DisplayPort 1.2, maksymalna rozdzielczość będzie tylko na poziomie 5K 5120x2880/60Hz.

* Ważna informacja odnośnie podłączenia do portu USB-C: Stacja dokująca zbudowana jest na chipsecie Titan Ridge i wspiera też połączenia przez port USB-C, natomiast takie połączenie musi być wspierane też przez notebook. W przypadku USB-C chodzi o otwarty standard, co oznacza, że producenci notebooków mogą protokół USB-C modyfikować według własnego uznania. To niestety oznacza, że stacje dokujące zbudowane na chipsecie Intel Titan Ridge nie na wszystkich urządzeniach z portem USB-C mogą działać poprawnie.

SPECYFIKACJA

• 1 x port Thunderbolt™ 3 dla połączenia z notebookiem
  • Power Delivery: 85.0W
• Porty Video: 2 x DisplayPort
• Rozdzielczość:

Thunderbolt™ 3 ze wsparciem DisplayPort 1.4

1 monitor - 1 x DP - do 8K/30Hz
2 monitory - 1 x DP + 1 x DP - do 2x 4K/60Hz

Thunderbolt™ 3 ze wsparciem DisplayPort 1.2

1 monitor - 2 x DP - do 5K/60Hz
2 monitory - 1 x DP + 1 x DP - do 2x 4K/60Hz

USB-C ze wsparciem DisplayPort 1.4

1 monitor - 1 x DP - do 4K/60Hz
2 monitory - 1 x DP + 1 x DP - do 2x 4K/60Hz

USB-C ze wsparciem DisplayPort 1.2

1 monitor - 1 x DP - do 4K/30Hz
2 monitory - 1 x DP + 1x DP - do 2x 1920x1080/60Hz

• 2 x port USB-C 3.1 Gen.2 (10 Gbps)
• 2 x port USB-A 3.1 Gen.1 (5 Gbps)
- 1 x port USB-A 3.1 Gen.2 (10 Gbps), ze wsparciem szybkiego ładowania (BC 1.2)
• 1 x port Ethernet GLAN RJ-45 (Realtek RTL8153)
• 1 x 3,5mm Audio kombo konektor
• 1 x wejście do zasilania (20.0V/6.75A)
- Przełącznik ON/OFF do włączenia i wyłączenia stacji dokującej

• Wsparcie dla Kensington lock
• Kabel Thunderbolt™ 3 (70cm)
- OS: Windows 10, macOS i Linux z najnowszymi aktualizacjami
• Wymiary produktu: 197 x 78 x 31 mm
• Waga produktu: 405 g

ZAWARTOŚĆ OPAKOWANIA

• Stacja dokująca Thunderbolt™ 3
• Kabel Thunderbolt™ 3 (70 cm)
- Zasilacz (wyjście DC: 20.0V / 6.75A, kabel DC 160 cm, kabel DC 170 cm)
- Quick start

OPIS STACJI DOKUJĄCEJ

Panel przedni:

1. Thunderbolt™ 3 data port / Power Delivery – dla połączenia stacji dokującej z portem laptopa Thunderbolt™ 3. Ten port potrafi dodać urządzeniu nawet 85.0W.
2. 3.5 mm Combo Audio Jack
3. Port USB-A 3.1 Gen. 2 (10 Gbps) z szybkim ładowaniem, specyfikacja BC 1.2

Panel tylni:

4 5 6 7 8 9

1. Port Ethernet GLAN RJ-45 - wspiera 10/100/1000 Mbps
2. 2 x port USB-A 3.1 Gen. 1 (5 GBps)
3. 2 x port USB-C 3.1 Gen. 2 (10 GBps)
4. 2 x DisplayPort – umożliwia podłączenie jednego monitora 8K/30Hz. Wyłącznie w sytuacji, kiedy główny GPU i Thunderbolt™ 3 wspiera DisplayPort 1.4.
5. Wejście do zasilania (20.0V/6.75A) Zewnętrzny zasilacz przeznaczony wyłącznie do użytku z TB3CDUALDPDOCKPD.
6. Przełącznik ON/OFF do włączenia i wyłączenia stacji dokującej

WYMAGANIA SYSTEMOWE

Wymagania hardwarowe: Urządzenie z wolnym portem USB-C* lub Thunderbolt 3

Wymagania dla funkcji Power Delivery: urządzenie z wolnym portem USB-C* lub Thunderbolt 3 ze wsparciem „Power Delivery“.

System operacyjny: Windows, macOS i Linux z najnowszymi aktualizacjami

Aby odtwarzać filmy Ultra HD 4K / 5K / 8K, komputer musi być w stanie dekodować ten film przy użyciu procesora graficznego. W mniej wydajnych laptopach, Podczas odtwarzania wideo w formacie 4K / 5K / 8K, mogą się zdarzyć zakłócenia, przerwania transmisji).

INSTALACJA STEROWNIKÓW

Stację dokującą można połączyć bezpośrednio, sterowniki tworzą część systemu operacyjnego. W przypadku Windows 10 proszę się upewnić, że macie na swoim komputerze zainstalowane najnowsze sterowniki dla Thunderbolt™ 3, które zapewniane są przez producenta Waszego notebooka.

INSTALACJA SPRZĘTU (PODŁĄCZENIE STACJI DOKUJĄCEJ DO LAPTOPA / TABLETU

1. Włącz laptop / tablet i podłącz zasilacz do stacji dokującej.
2. Podłącz zasilacz stacji dokującej do sieci AC 110 V / 230 V
3. Podłącz kabel Thunderbolt ™ 3 do portu Thunderbolt ™ 3 z przodu stacji dokującej.
4. Podłącz drugi koniec do wolnego portu Thunderbolt™ 3 / USB-C* laptopa / tabletu.
5. W systemie operacyjnym Windows zezwól na nowe urządzenie Thunderbolt ™ 3
6. W Linuksie autoryzujcie nowe urządzenie Thunderbolt™ 3. Musi się wyświetlić ze statusem Autoryzowane
7. Następnie automatycznie rozpocznie się automatyczna instalacja portów w każdym systemie.
8. Po zakończeniu instalacji zalecamy ponowne uruchomienie laptopa / tabletu.

PODŁĄCZANIE MONITORA DISPLAYPORT

Aby podłączyć monitor do stacji dokującej, użyj kabla DisplayPort. Podczas instalacji dodatkowego monitora może migać monitor laptopa / tabletu, jest to stan normalny. Stacja dokująca obsługuje do dwóch monitorów. Interfejs graficzny: 2x DisplayPort

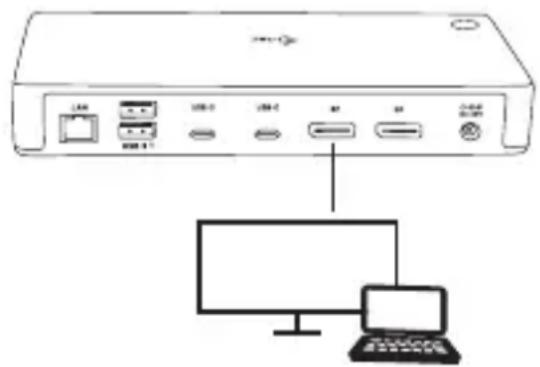

1 monitor podłączony przez 1 kabel DisplayPort
- rozdzielczość nawet 8K 7680x4320/30Hz

Rozdzielczość 8K wspierana jest wyłącznie wtedy, kiedy konektor Thunderbolt™ 3 Waszego notebooka wspiera DisplayPort 1.4.

W przypadku, gdy Thunderbolt™ 3 wspiera tylko DisplayPort 1.2, maksymalna rozdzielczość wynosi 5K 5120x2880/60Hz

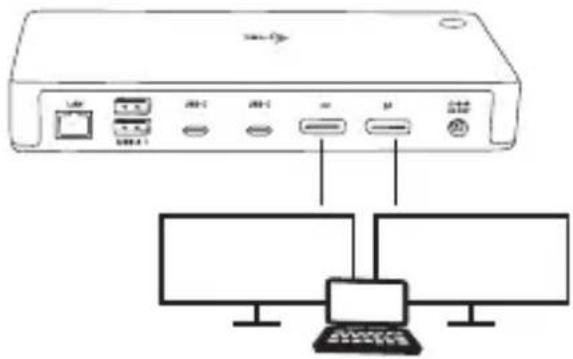

2 monitory połączone jednocześnie 2x DisplayPort, rozdzielczość do 4K 4096x2160@60Hz

Rozmiar rozdzielczości, szybkość klatek oraz maksymalna liczba podłączonych monitorów zewnętrznych zależna jest od możliwości centralnego PC/NB.

Zdecydowaną większość kłopotów ze stacjami dokującymi oraz podłączonymi do nich urządzeniami peryferyjnymi można rozwiązać odłączając przewód Thunderbolt™ 3 stacji dokującej od złącza Thunderbolt™ 3 komputera / Maca / smartphone / tabletu i podłączając go ponownie po upływie ok. 10 sekund.

INSTRUCKJE BEZPIECZEŃSTWA

• Nie narażać na działanie wysokich temperatur i wysokiej wilgotności.
• Używać urządzenia na powierzchniach płaskich w celu uniknięcia upadku.
• Zachować instrukcję do ewentualnego późniejszego użycia.

We współpracy z działem serwisu:

• Sprawdzić funkcjonalność po upadku do wody lub na twarda powierzchnię
• Sprawdzić funkcjonalność gdy obudowa uległa uszkodzeniu
• Odesłać urządzenie gdy nie pracuje zgodnie z instrukcją.

CZĘSTO ZADAWANE PYTANIA

Dostępne na naszych stronach www.i-tec.cz/pl w zakładce „FAQ“ przy niniejszym produkcie.

ÚVOD

To urządzenie oznakowane jest specjalnym symbolem odzysku. Pookresie użytkowania trzeba je zwrócić do odpowiedniego punktu zbiórki i nie wolno umiestczać go razem z nieposortowanymi odpadami. Takie działanie przyniese korzyść dla środowiska. (Tylko w Unii Europejskiej).
