INSTRUKCJA OBSŁUGI CAINTGDUAL4KDOCPD i-TEC

PL Upewnij się, że uważnie przeczytałeś instrukcji obsługi. Szczegółowy podręcznik jest dostępny na naszej stronie internetowej www.i-tec.pro/pl/ w zakładce "Instrukcje,sterowniki". W razie jakichkolwiek problemów, skontaktuj się z naszym serwisem pod adresem: [e-mail]

1. Wskaźnik LED
2. 1x kombinowane gniazdo audio 3,5 mm
3. 1x USB-A 3.2 Gen 2 (10 Gb/s) z obsługą szybkiego ładowania (BC 1.2)
4. 1x USB-C 3.2 Gen 2 (10 Gb/s) z obsługą szybkiego ładowania (BC 1.2)
5. 1x USB-C 3.2 Gen 2 (10 Gb/s) z obsługą zasilania do 20 W

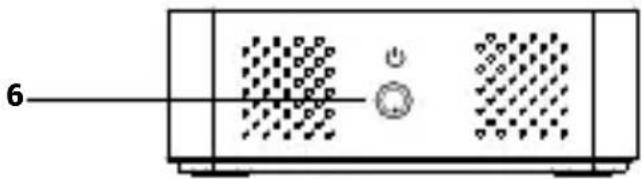

Panel boczny::

1. Przycisk ON/OFF

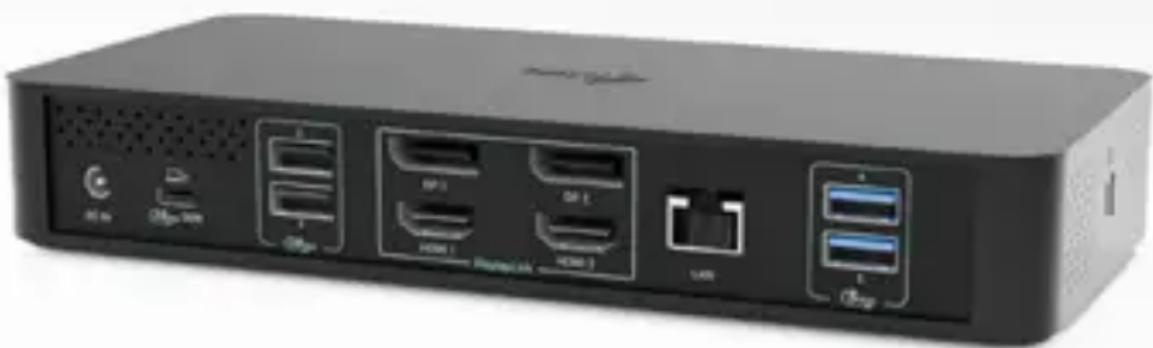

1. 1x wejście zasilania (DC 20 V/6,75 A, 135 W)
2. 1x port USB-C do podłączenia do urządzenia hosta przez port USB-C lub USB-A
3. 2x USB-A 3.2 Gen 2 (10 Gb/s)
4. 2x DisplayPort
5. 2x HDMI
6. 1x port Ethernet RJ-45 (1 Gb/s)
7. 2x USB-A 3.2 Gen 1 (5 Gb/s)

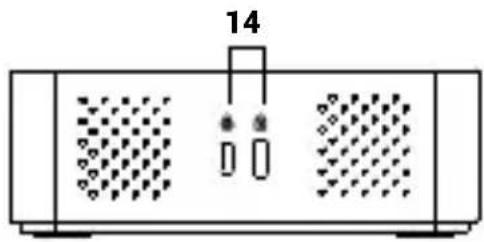

Panel boczny:

1. Zamykanie Kensington

• 1× port USB-C do podłączenia do urządzenia hosta przez port USB-C lub USB-A (w zestawie znajduje się kabel USB-C i adapter USB-C na USB-A)

• Opcjonalne funkcje zdalnego zarządzania:

• Łatwe i automatyczne wykrywanie stacji dokującej w tym samym segmencie sieci LAN

• Przejrzysty podgląd wszystkich stacji dokujących i ich aktualnego stanu
• Pełna kontrola aż do poziomu poszczególnych portów
• Zdalna instalacja i aktualizacja oprogramowania
• Możliwość automatycznego wyłączenia stacji dokującej po odłączeniu od urządzenia hosta

• Oprogramowanie jest kompatybilne z każdym komputerem z systemem operacyjnym Windows 10/11

• Technologia stacji dokującej: DisplayLink + USB-C Power Delivery
  • Zasilanie: 100 W

• Wyjścia wideo: 2× HDMI, 2× DisplayPort

• Obsługiwane rozdzielczości:

• 1 monitor - 1× DP → do 4K/60 Hz

• 1 monitor - 1× HDMI → do 4K/60 Hz
• 1 monitor - 2× DP → do 5K/60 Hz*
• 2 monitory - 1× DP + 1× DP → do 2× 4K/60 Hz
• 2 monitory - 1× DP + 1× HDMI → do 2× 4K/60 Hz

• 2 monitory - 1× HDMI + 1× HDMI → do 2× 4K/60 Hz

• 1× USB-A 3.2 Gen 2 (10 Gb/s) z obsługą szybkiego ładowania (BC 1.2)
  • 2× USB-A 3.2 Gen 2 (10 Gb/s)
  • 2× USB-A 3.2 Gen 1 (5 Gb/s)

• 1× USB-C 3.2 Gen 2 (10 Gb/s) z obsługą Power Delivery do 20 W
• 1× USB-C 3.2 Gen 2 (10 Gb/s) z obsługą szybkiego ładowania (BC 1.2)
  • 1× port Ethernet RJ-45 (1 Gb/s)
• 1× kombinowane gniazdo audio 3,5 mm
• 1× wejście zasilania (DC 20 V / 6,75 A, 135 W)
• Wskaźnik LED
• Przycisk włączania/wyłączania stacji dokującej

Obsługa zamka zabezpieczającego Kensington

• Obsługa montażu VESA
• Kabel USB-C z adapterem USB-C na USB-A (długość 100 cm)
• Systemy operacyjne: Windows 10/11, macOS, Linux Ubuntu, Android 5 i nowsze, Chrome OS R51 i nowsze
• Prosta instalacja sterowników (Windows, MacOS, Ubuntu, Android (link zewnętrzny))

Wymiary produktu: 202,8 × 95 × 32,6 mm

Waga produktu: 357 g

Wymagania sprzętowe:

- Urządzenie z wolnym portem USB-A, USB-C lub Thunderbolt™ 3/4

Wymagania dotyczące zasilania:

- Urządzenie z wolnym portem USB-C, USB4 lub Thunderbolt™ 3/4 z obsługą zasilania Power Delivery

System operacyjny:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 i nowsze, Chrome OS R51 i nowsze

Jeśli stacja dokująca jest podłączona przez USB-A, ładowanie laptopów i tabletów nie jest obsługiwane.

UWAGA: Ładowanie urządzeń zewnętrznych przez porty USB jest możliwe tylko wtedy, gdy stacja dokująca jest podłączona do urządzenia głównego.

INSTALACJA STEROWNIKÓW

Windows:

1) Pobierz i uruchom DisplayLink Cleaner:
https://www.synaptics.com/products/displaylink-installation-cleaner-windows
2) Uruchom ponownie notebook
3) Pobierz i zainstaluj sterownik DisplayLink:
https://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Uruchom ponownie notebook
5) Podłącz stację dokującą

macOS:

1) Pobierz i zainstaluj aplikację DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) Instalacja poprosi o zezwolenie na nagrywanie ekranu

a. Przejdź do karty APPLE / Preferencje systemowe / Bezpieczeństwo i prywatność / Ochrona danych osobowych

b. Znajdź opcję Nagrywanie ekranu w zakładce Prywatność

c. Kliknij klódkę w lewym dolnym rogu

d. Wprowadź hasło

e. Zaznacz pole obok pozycji DisplayLink Manager

3) Po instalacji otwórz DisplayLink Manager z Launchpadu
4) Znajdź ikonę DisplayLink na górnej pasku menu i otwórz ją
5) Wybierz „Uruchom aplikację automatycznie po zalogowaniu”
6) Podłącz stację dokującą

Instalacja sprzętu (podłączanie stacji dokującej do laptopa)

1. Włącz laptopa i podłącz zasilacz do stacji dokującej.
2. Podłącz zasilacz stacji dokującej do sieci AC 110 V / 230 V i naciśnij przycisk ON.
3. Podłącz kabel USB-C do portu USB-C (oznaczonego logo laptopa) na tylnym panelu stacji dokującej.
4. Drugi koniec podłącz do wolnego portu USB-C, Thunderbolt 3/4/5, USB4 lub USB-A w urządzeniu.

INSTRUKCJE BEZPIECZNEGO UŻYTKOWANIA STACJI DOKUJĄCEJ

• Nie wystawiaj urządzenia na działanie ekstremalnych temperatur i wilgoci.
• Używaj urządzenia na płaskiej powierzchni, aby zapobiec jego przesuwaniu się i upadkowi
  na podłogę.

- Zachowaj sterowniki i instrukcję obsługi do późniejszego użytku.

- Unikaj obciążania portu USB-C lub kabla.

- Regularnie restartuj produkt za pomocą przycisku ON/OFF lub wyjmując go z sieci elektrycznej.

- Nie podłączaj adapterów USB-C PD do portów USB-C, które nie są oznaczone jako porty do podłączenia zasilacza USB-C PD.

- Zaleca się wyłączenie stacji dokującej na koniec dnia.

We współpracy z działem serwisowym:

• Sprawdź działanie urządzenia po upadku do wody lub na ziemię.
• Sprawdź działanie urządzenia w przypadku pęknięcia obudowy.
• Zgłoś urządzenie, które nie działa zgodnie z instrukcją obsługi.

Dostępne na naszej stronie internetowej www.i-tec.pro w sekcji „FAQ” dla tego produktu.

SŁOWNIK POJĘĆ

Interfejs / port / złącze / wejście / gniazdo - miejsce, w którym dwa urządzenia są fizycznie połączone.

Kontroler - element półprzewodnikowy (tzw. chipset) w notebooku / tablecie, zapewniający działanie jednego z portów.

Thunderbolt™ - to szybki interfejs sprzętowy, który umożliwia podłączanie urządzeń (peryferiów) do komputera za pośrednictwem magistrali rozszerzeń. Thunderbolt łączy PCI-Express i DisplayPort w szeregowy interfejs danych. Pozwala na podłączenie do 6 dodatkowych urządzeń Thunderbolt™, a prędkość transferu dla Thunderbolt™ 3/4 wynosi do 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - to symetryczne złącze umożliwia szyb- sze ładowanie, zasilanie, podwójną rolę (nie tylko hosta, ale także gościa), obsługę trybu Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) i powiadamianie o błędach za po- mocą urządzenia Billboard.

USB-C Power Delivery (USB-C PD) - opcjonalna funkcja złącza USB-C. Złącze z tą obsługą może zarówno ładować, jak i być ładowanym, i obsługuje obciążenia od 10 W do 240 W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard interfejsu / portu USB do podłączania różnych urządzeń USB. Do stacji dokującej lub adaptera można podłączyć różne urządzenia USB za pomocą interfejsu USB typu A. Port USB typu B służy do podłączenia stacji dokującej lub adaptera do laptopa/tabletu.

HDMI/Display Port - standard cyfrowego interfejsu graficznego/portu używanego do podłączania monitorów i innych graficznych urządzeń wyświetlających.

LAN (Local Area Network) - sieć lokalna, obecnie najpopularniejszy jest tzw. Ethernet, który osiąga teoretyczne prędkości transferu do 2,5 Gbit/s w stacji dokującej.

Audio - termin oznaczający wejście audio (mikrofon) lub urządzenie wyjściowe (słuchawki/głośniki).

POPIS

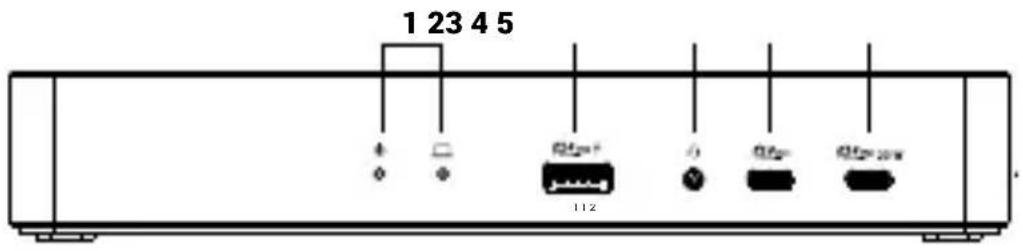

Predný panel:

1 23 4 5 I12

1. LED indikácia
2. 1x kombinovaný 3,5 mm audio konektor
3. 1x USB-A 3.2 Gen 2 (10 Gbps) s podporou rýchleho nabíjania (BC 1.2)
4. 1x USB-C 3.2 Gen 2 (10 Gbps) s podporou rýchleho nabíjania (BC 1.2)
5. 1x USB-C 3.2 Gen 2 (10 Gbps) s podporou Power Delivery až 20 W

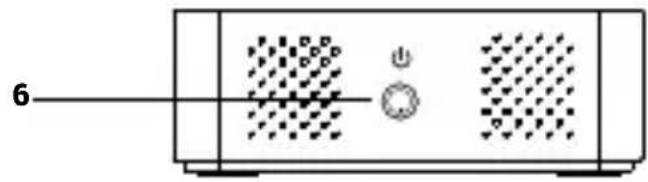

Bočný panel:

1. Tlačidlo ON/OFF

My deklarujemy na naszą wyłączną odpowiedzialność, że wyżej wymieniony produkt jest zgodny z następującymi dyrektywami Unii Europejskiej:

EMS (For EMC, Für EMC, Pour la CEM, Para EMC, Per la compatibilità elettromagnetica, Pro EMC, Pre EMC, Dla Kompatybilności elektromagnetycznej, Skirtas EMC, Voor EMC, För EMC, Para EMC):

EN 55032:2015+A11:2020+A1:2020; EN 55035:2017+A11:2020;

EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021+AC: 2022;
