MANUAL DE UTILIZADOR CAINTGDUAL4KDOCPD i-TEC

PT Leia atentamente todo o manual de instruções. O manual detalhado está disponível no nosso sítio Web www.i-tec.pro/en/no separador "Manuais, controladores". Em caso de problemas, contacte o nosso apoio técnico em: [e-mail]

1. Indicador LED
2. 1x conector de áudio combinado de 3,5 mm
3. 1x USB-A 3.2 Gen 2 (10 Gbps) com suporte para carregamento rápido (BC 1.2)
4. 1x USB-C 3.2 Gen 2 (10 Gbps) com suporte para carregamento rápido (BC 1.2)
5. 1x USB-C 3.2 Gen 2 (10 Gbps) com suporte para Power Delivery até 20 W

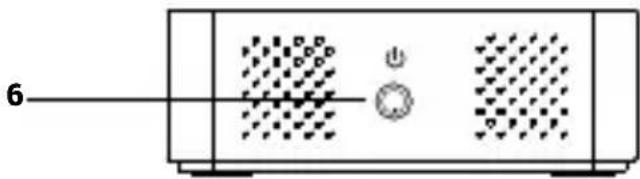

Painel lateral:

1. Botão ON/OFF


1. 1 entrada para alimentação (DC 20 V/6,75 A, 135 W)
2. 1 porta USB-C para ligar ao dispositivo anfitrião através de uma porta USB-C ou USB-A
3. 2 USB-A 3.2 Gen 2 (10 Gbps)
4. 2x DisplayPort
5. 2x HDMI
6. 1x porta Ethernet RJ-45 (1 Gbps)
7. 2x USB-A 3.2 Gen 1 (5 Gbps)

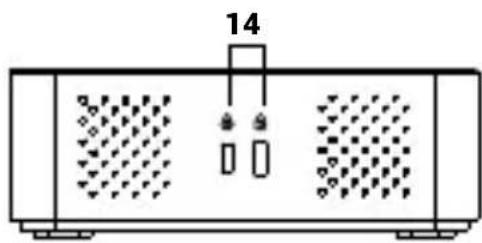

Painel lateral:

1. Bloqueio Kensington

• 1 porta USB-C para ligação a um dispositivo anfitrião através de uma porta USB-C ou USB-A (cabo USB-C e adaptador USB-C para USB-A incluídos)

• Funcionalidades opcionais de gestão remota:

• Detecção fácil e automática de estações de acoplamento no mesmo segmento LAN

• Visão geral clara de todas as estações de acoplamento e do seu estado atual
• Controlo total até ao nível de cada porta
• Instalação remota e atualizações de firmware
• Opção para desligar automaticamente a estação de acoplamento quando desconectadado dispositivo anfitrião

• O software é compatível com qualquer computador com Windows 10/11

• Tecnologia da estação de acoplamento: DisplayLink + USB-C Power Delivery

• Alimentação: 100 W
• Saídas de vídeo: 2x HDMI, 2x DisplayPort

• Resoluções suportadas:

• 1 monitor - 1x DP → até 4K/60 Hz

• 1 monitor - 1x HDMI → até 4K/60 Hz
• 1 monitor - 2x DP → até 5K/60 Hz*
• 2 monitores - 1x DP + 1x DP → até 2x 4K/60 Hz
• 2 monitores - 1x DP + 1x HDMI → até 2x 4K/60 Hz

• 2 monitores - 1x HDMI + 1x HDMI → até 2x 4K/60 Hz

• 1x USB-A 3.2 Gen 2 (10 Gbps) com suporte para carregamento rápido (BC 1.2)
  • 2x USB-A 3.2 Gen 2 (10 Gbps)
  • 2x USB-A 3.2 Gen 1 (5 Gbps)

• 1x USB-C 3.2 Gen 2 (10 Gbps) com suporte para Power Delivery até 20 W
• 1x USB-C 3.2 Gen 2 (10 Gbps) com suporte para carregamento rápido (BC 1.2)
  • 1 porta Ethernet RJ-45 (1 Gbps)
• 1 conector de áudio combinado de 3,5 mm
• 1 entrada de alimentação (CC 20 V / 6,75 A, 135 W)
• Indicador LED
• Botão liga/desliga da estação de acoplamento
• Suporte para bloqueio de segurança Kensington
• Suporte para montagem VESA
• Cabo USB-C com adaptador USB-C para USB-A (comprimento 100 cm)
• Sistemas operativos: Windows 10/11, macOS, Linux Ubuntu, Android 5 e posterior, Chrome OS R51 e posterior
• Fácil instalação do controlador (Windows, MacOS, Ubuntu, Android (ligação externa))
• Dimensões do produto: 202,8 x 95 x 32,6 mm
• Peso do produto: 357 g

Requisitos de hardware:

- Dispositivo com uma porta USB-A, USB-C ou Thunderbolt™ 3/4 livre

Requisitos de alimentação:

- Dispositivo com uma porta USB-C, USB4 ou Thunderbolt™ 3/4 livre com suporte para alimentação

Sistema operativo:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 e posterior, Chrome OS R51 e posterior

Se a estação de acoplamento estiver conectada via USB-A, o carregamento de laptops e tablets não é suportado.

NOTA: O carregamento de dispositivos externos através de portas USB só é possível quando a estação de acoplamento está conectada ao dispositivo host.

INSTALACE OVLADAČŮ

Windows:

1) Descarregue e execute o DisplayLink Cleaner: https://www.synaptics.com/products/displaylink-installation-cleaner-windows
2) Reinicie o portátil
3) Descarregue e instale o controlador DisplayLink: https://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Reinicie o portátil
5) Ligue a estação de acoplamento

macOS:

1) Descarregue e instale a aplicação DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) A instalação solicitará que autorize a Gravação de Ecrã

a. Vá para o separador APPLE / Preferências do Sistema / Segurança e Privacidade / Proteção de dados pessoais
b. Encontre Gravação de ecrã no separador Privacidade
c. Clique no cadeado no canto inferior esquerdo
d. Digite a sua palavra-passe
e. Marque a caixa ao lado de DisplayLink Manager

3) Após a instalação, abra o DisplayLink Manager a partir do Launchpad
4) Encontre o ícone DisplayLink na barra de menus superior e abra-o
5) Seleccione «Iniciar a aplicação automaticamente após o início de sessão»
6) Ligue a estação de acoplamento

Instalação do hardware (Ligar a estação de acoplamento ao computador portátil)

1. Ligue o computador portátil e ligue o adaptador de alimentação à estação de acoplamento.
2. Ligue o adaptador de alimentação da estação de acoplamento à rede AC 110 V / 230 V e prima o botão ON.
3. Ligue o cabo USB-C à porta USB-C (identificada com o logótipo do portátil) no painel traseiro da estação de acoplamento
4. Ligue a outra extremidade a uma porta USB-C, Thunderbolt 3/4/5, USB4 ou USB-A disponível no seu dispositivo.

INSTRUÇÕES DE SEGURANÇA PARA UTILIZAÇÃO DA ESTAÇÃO DE ACOPLAMENTO

• Não exponha a temperaturas e humidade extremas.
• Utilize o dispositivo em superfícies planas – assim evita que escorregue e caia no chão.
• Guarde os controlos e o manual para utilização futura.
• Evite forçar a porta USB-C ou o cabo.
• Reinicie o produto regularmente usando o botão ON/OFF ou desconectando-o da rede elétrica.
• Não conecte adaptadores USB-C PD a portas USB-C que não estejam identificadas como portas para conectar um adaptador de alimentação USB-C PD.
• Recomenda-se desligar a estação de carregamento no final do dia.

Em colaboração com o departamento de assistência técnica:

• Verifique o funcionamento após uma queda na água ou no chão.
• Verifique o funcionamento se a tampa estiver partida.
• Reclame o dispositivo que não funciona de acordo com o manual.

Interface / porta / conetor / entrada / ranhura - o local onde dois dispositivos estão físicamente ligados.

Controlador - um componente semicondutor (o chamado chipset) num computador portátil/tablet, que assegura o funcionamento de uma das portas.

Thunderbolt™ - é uma interface de hardware rápida que lhe permite ligar dispositivos (periféricos) ao seu computador através de um barramento de expansão. Thunderbolt combina PCI-Express e DisplayPort numa interface de dados de série. Permite até 6 dispositivos Thunderbolt™ adicionais, e a taxa de transferência para Thunderbolt™ 3/4 é de até 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - é um conetor simétrico Permite um carregamento mais rápido, alimentação, função dupla (não só anfitrião, mas também convidado), suporte para o modo Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e notificação de erros via dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - uma funcionalidade opcional do conetor USB-C. Um conetor com este suporte pode carregar e ser carregado, e suporta cargas de 10W a 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - norma para interface USB / porta para ligação de vários dispositivos USB. Podem ser ligados vários dispositivos USB à estação de ancoragem ou ao adaptador utilizando a interface USB tipo A. A porta USB tipo B é utilizada para ligar a estação de ancoragem ou o adaptador a um computador portátil/tablet.

HDMI/Porta de visualização - Uma norma para uma porta/interface gráfica digital utilizada para ligar monitores e outros dispositivos de visualização gráfica.

LAN (Local Area Network) - rede local, atualmente a mais comum é a chamada Ethernet, que atinge velocidades de transferência teóricas de até 2,5 Gbit/s na estação de ancoragem.

Áudio - termo que designa um dispositivo de entrada (microfone) ou de saída (auscultadores/altifalantes) de áudio.

EU Declaration of Conformity / EU Konformitätserklärung / Déclaration EU de conformité Declaración UE de Conformidad / Dichiarazione di conformità UE / EU Prohlášení o shodě / EU Prehlásenie o zhode / EU Declaracja zgodności / ES atitikties deklaracija EU-Conformiteitsverklaring / EU-försäkran om överensstämmelse / Declaração de Conformidade UE

Manufacturer, Der Hersteller, Le fabricant, Fabricante, Produttore, Výrobce, Výrobca, Producent, Gamintojas, De fabrikant, Tillverkare, Fabricante:

i-tec Technologies s.r.o., Kalvodova 2, 709 00 Ostrava - Mariánské Hory, Czech Republic

declares that this product / erklärt hiermit, dass das Produkt / déclare que ce produit / declara que este producto / dichiara che il seguente prodotto / tímto prohlašuje, že výrobek týmto prehlasuje, že výrobok deklaruje že produkt šiuo pareiškia, / kad gaminys verklaart hierbij dat het product / försäkrar att denna produkt / declara que este produto

Product, Bezeichnung, Le prénom, Producto, Prodotto, Název, Názov, Nazwa, Gaminys, Naam, Produkt, Produto: i-tec USB-C Intelligent 2 Display Docking Station + Power Delivery 100W

Model, Modell, Modèle, Modelo, Modello, Model, Model, Model, Modelis, Model, Modell, Modelo: CAINTGDUAL4KDOCPD

Determination, Bestimmung, La détermination, Determinación, Determinazione, Určení, Určenie, Opcje, Ustatymas, Doel, Fastställande, Determinação:

Product is intended for use as an accessory for PCs. / Das Produkt ist für die Verwendung als Zubehör für PCs bestimmt. / Le produit est destiné à être utilisé comme accessoire pour les PC. / El producto está destinado a utilizarse como accesorio para PC. /* Il prodotto è destinato all'uso come accessorio per PC. / Výrobek je určen k použití jako příslušenství k PC. / Výrobok je určený na použitie ako príslušenstvo pre PC. / Produkt jest przeznaczony do użytku jako akcesorium do komputerów PC. / Produktas skirtas naudoti kaip asmeninių kompiuterių priedas. / Product is bedoeld voor gebruik als accessoire voor pc's. / Produkten är avsedd för användning som PC-tillbehör. / O produto destina-se a ser utilizado como acessório para PCs.

Declaramos sob a nossa exclusiva responsabilidade que o produto acima mencionado está em conformidade com as seguintes directivas da União Europeia:

EC Directive 2014/30/EU, 2014/35/EU, 2009/125/ES and 2011/65/EU
