MANUAL DE USUARIO CAINTGDUAL4KDOCPD i-TEC

ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.pro/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en [e-mail]

1. Indicador LED
2. 1x conector combinado de audio de 3,5 mm
3. 1x USB-A 3.2 Gen 2 (10 Gbps) con soporte para carga rápida (BC 1.2)
4. 1x USB-C 3.2 Gen 2 (10 Gbps) con soporte para carga rápida (BC 1.2)
5. 1x USB-C 3.2 Gen 2 (10 Gbps) con soporte para Power Delivery de hasta 20 W

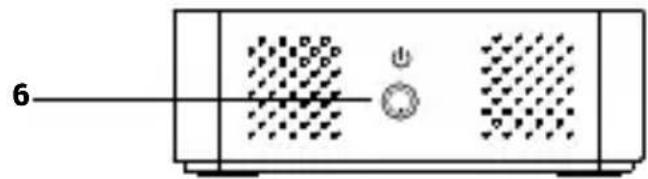

Pannello laterale:

1. Botón ON/OFF


• 1 puerto USB-C para conectar al dispositivo host a través de un puerto USB-C o USB-A (el paquete incluye un cable USB-C y un adaptador de USB-C a USB-A)
• Funciones opcionales de administración remota:
• Detección fácil y automática de la estación de acoplamiento en el mismo segmento LAN
• Vista general clara de todas las estaciones de acoplamiento y su estado actual
• Control total hasta el nivel de los puertos individuales
• Instalación y actualización remota del firmware
• Posibilidad de apagar automáticamente la estación de acoplamiento después de desconectarla del dispositivo host
• El software es compatible con cualquier ordenador con sistema operativo Windows 10/11
• Tecnología de la estación de acoplamiento: DisplayLink + USB-C Power Delivery
• Suministro de energía: 100 W
• Salidas de vídeo: 2× HDMI, 2× DisplayPort

• Resoluciones compatibles:

• 1 monitor - 1× DP → hasta 4K/60 Hz

• 1 monitor - 1× HDMI → hasta 4K/60 Hz
• 1 monitor - 2× DP → hasta 5K/60 Hz*
• 2 monitores - 1× DP + 1× DP → hasta 2× 4K/60 Hz
• 2 monitores - 1× DP + 1× HDMI → hasta 2× 4K/60 Hz

• 2 monitores - 1× HDMI + 1× HDMI → hasta 2× 4K/60 Hz

• 1× USB-A 3.2 Gen 2 (10 Gbps) con soporte para carga rápida (BC 1.2)
  • 2× USB-A 3.2 Gen 2 (10 Gbps)
  • 2× USB-A 3.2 Gen 1 (5 Gbps)

• 1× USB-C 3.2 Gen 2 (10 Gbps) con soporte para Power Delivery de hasta 20 W
• 1× USB-C 3.2 Gen 2 (10 Gbps) con soporte para carga rápida (BC 1.2)
  • 1× puerto Ethernet RJ-45 (1 Gbps)
• 1× conector de audio combinado de 3,5 mm
• 1 entrada de alimentación (CC 20 V / 6,75 A, 135 W)
• Indicador LED
• Botón de encendido/apagado de la estación de acoplamiento
• Compatible con el candado de seguridad Kensington
• Compatible con montaje VESA
• Cable USB-C con adaptador USB-C a USB-A (longitud 100 cm)
• Sistemas operativos: Windows 10/11, macOS, Linux Ubuntu, Android 5 y posteriores, Chrome OS R51 y posteriores
• Fácil instalación de los controladores (Windows, MacOS, Ubuntu, Android (enlace externo))
• Dimensiones del producto: 202,8 × 95 × 32,6 mm
• Peso del producto: 357 g

Requisitos de hardware:

- Dispositivo con un puerto USB-A, USB-C o Thunderbolt™ 3/4 libre

Requisitos de alimentación:

- Dispositivo con un puerto USB-C, USB4 o Thunderbolt™ 3/4 libre con soporte para alimentación

Sistema operativo:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 y posteriores, Chrome OS R51 y posteriores

Si la estación de acoplamiento está conectada a través de USB-A, no se admite la carga de ordenadores portátiles y tabletas

NOTA: La carga de dispositivos externos a través de puertos USB solo es posible cuando la estación de acoplamiento está conectada al dispositivo host.

INSTALACIÓN DE LOS CONTROLADORES

Windows:

1) Descargue y ejecute DisplayLink Cleaner:
https://www.synaptics.com/products/displaylink-installation-cleaner-windows
2) Reinicie el portátil
3) Descargue e instale el controlador DisplayLink:
https://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Reinicie el portátil
5) Conecte la estación de acoplamiento

macOS:

1) Descargue e instale la aplicación DisplayLink Manager:
https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) La instalación le pedirá que permita la grabación de pantalla
a. Vaya a la pestaña APPLE / Preferencias del sistema / Seguridad y privacidad / Protección de datos personales
b. Busque Grabación de pantalla en la pestaña Privacidad
c. Haga clic en el candado situado en la esquina inferior izquierda
d. Introduzca su contraseña
e. Marque la casilla situada junto a DisplayLink Manager

3) Una vez instalado, abra DisplayLink Manager desde Launchpad

4) Busque el icono DisplayLink en la barra de menú superior y ábralo

5) Seleccione «Iniciar la aplicación automáticamente al iniciar sesión»

6) Conecte la estación de acoplamiento

Instalación del hardware (conexión de la estación de acoplamiento al ordenador portátil)

1. Encienda el ordenador portátil y conecte el adaptador de alimentación a la estación de acoplamiento.
2. Conecte el adaptador de alimentación de la estación de acoplamiento a la red de CA de 110 V / 230 V y pulse el botón ON.
3. Conecte el cable USB-C al puerto USB-C (marcado con el logotipo del portátil) en el panel trasero de la estación de acoplamiento.
4. Conecte el otro extremo a un puerto USB-C, Thunderbolt 3/4/5, USB4 o USB-A libre de su dispositivo.

INSTRUCCIONES DE SEGURIDAD PARA EL USO DE LA ESTACIÓN DE ACOPLAMIENTO

• No exponga el dispositivo a temperaturas extremas ni a la humedad.
• Utilice el dispositivo sobre superficies planas para evitar que se deslice y caiga al suelo.
• Guarde los controladores y el manual para su uso posterior.
• Evite forzar el puerto USB-C o el cable.
• Reinicie el producto periódicamente con el botón ON/OFF o desconectándolo de la red eléctrica.
• No conecte adaptadores USB-C PD a puertos USB-C que no estén marcados como puertos para conectar un adaptador de alimentación USB-C PD.
• Se recomienda apagar la estación de acoplamiento al final del día.

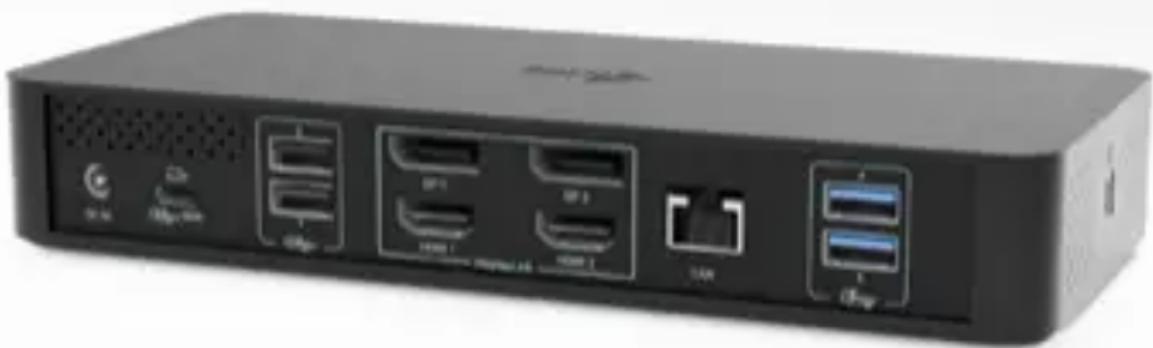

En colaboración con el servicio técnico:

• Compruebe el funcionamiento después de una caída al agua o al suelo.
• Compruebe el funcionamiento si se rompe la carcasa.
• Reclame los dispositivos que no funcionen según el manual.

Interfaz / puerto / conector / entrada / ranura: lugar donde se conectan físicamente dos dispositivos.

Controlador: componente semiconductor (denominado chipset) de un portátil o tableta que garantiza el funcionamiento de uno de los puertos.

Thunderbolt™: es una rápida interfaz de hardware que permite conectar dispositivos

(periféricos) al ordenador a través de un bus de expansión. Thunderbolt combina

PCI•Express y DisplayPort en una interfaz de datos en serie. Permite conectar hasta 6 dispositivos Thunderbolt™ adicionales, y la velocidad de transferencia para Thunderbolt™ 3/4 es de hasta 40Gbit/s.

USB-C / USB Type•C / USB4 / Thunderbolt™ 3/4 • es un conector simétrico Permite una carga más rápida, alimentación, doble función (no solo host sino también guest), compatibilidad con Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) y notificación de errores a través de dispositivo Billboard.

USB-C Power Delivery (USB-C PD): una función opcional del conector USB-C. Un con- nector con esta compatibilidad puede tanto cargar como ser cargado, y admite cargas de 10W a 240W

USB 3.2 / 3.1 / 3.0 / 2.0 • estándar para interfaz USB / puerto para conectar diversos dispositivos USB. La interfaz USB de tipo A permite conectar varios dispositivos USB a la base de conexión o al adaptador. El puerto USB de tipo B se utiliza para conectar la base de conexión o el adaptador a un ordenador portátil/tableta.

HDMI/Puerto de pantalla: norma para una interfaz/puerto de gráficos digitales que se utiliza para conectar monitores y otros dispositivos de visualización gráfica.

LAN (Local Area Network) • red de área local, actualmente la más común es la denominada Ethernet, que alcanza velocidades teóricas de transferencia de hasta 2,5 Gbit/s en la estación de acoplamiento.

Audio: término que designa un dispositivo de entrada (micrófono) o salida (auriculares/altavoces) de audio.

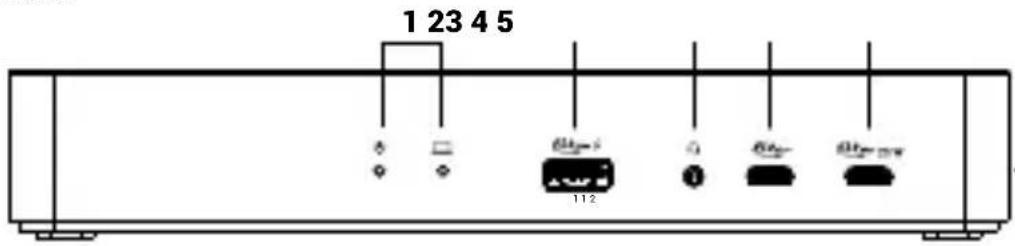

DESCRIZIONE

Pannello frontale:

1 23 4 5 112

Nosotros declaramos bajo nuestra exclusiva responsabilidad que el producto arriba mencionado es conforme con las siguientes directivas de la Unión Europea:
