MANUAL DE USUARIO CADUAL4KDOCKPD2 i-TEC

ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.pro/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en [e-mail]

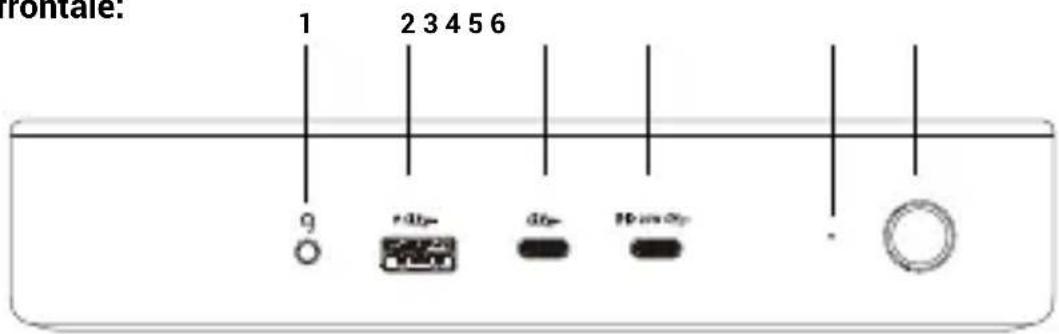

1. Conector combinado de audio de 3,5 mm
2. 1x puerto USB 3.2 Gen 2, BC 1.2
3. 1x puerto USB-C 3.2 Gen 2 (solo datos), BC 1.2
4. 1x puerto USB-C 3.2 Gen 2, PD 20W
5. Indicación LED
6. Botón de encendido/apagado para encender y apagar la base de conexión

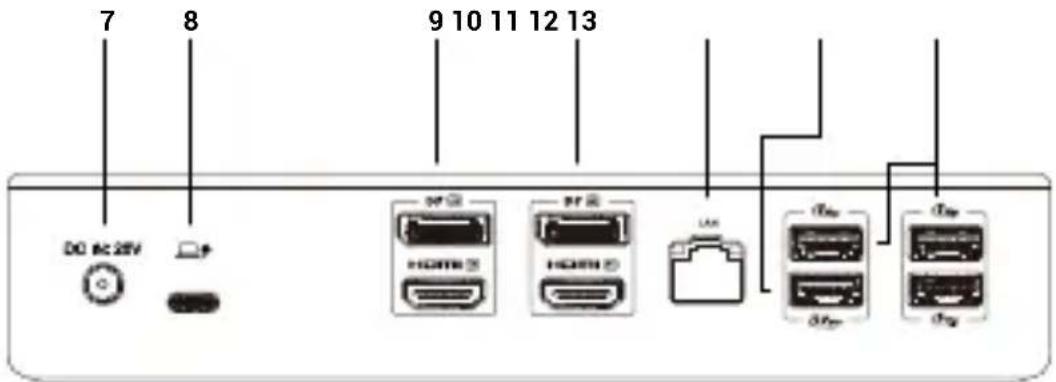

Panel trasero:

7 8 9 10 11 12 13 D0 82.25V HDMI HDMI USB USB USB

1. Entrada de alimentación
2. Puerto USB-C para conectar la base a un portátil
3. Zona 1 - HDMI/DP (se puede conectar HDMI o DP)
4. Zona 2 - HDMI/DP (se puede conectar HDMI o DP)
5. Puerto Ethernet GLAN RJ-45 (DisplayLink DL-6950)
6. 1 puerto USB 3.2 Gen 2
7. 3 puertos USB 3.2 Gen 1

Panel lateral

1. Soporte para cerradura Kensington

• 1x port USB-C pour la connexion de périphériques USB-C ou USB-A (câble USB-C et adaptateur USB-C vers USB 3.0 inclus)
• Tecnología de la estación de acoplamiento: DisplayLink +USB-C PD
• Potencia: hasta 100 W
• Puertos de vídeo:
• 2x Display Port (DP++ support)
• 2x HDMI
• Resoluciones compatibles:
• 1 monitor - 1x DP → hasta 4K/60Hz
• 1 monitor - 1x HDMI → hasta 4K/60Hz
• 1 monitor - 2x DP → hasta 5K/60Hz*.
• 2 monitores - 1x DP + 1x DP → hasta 2x 4K/60Hz
• 2 monitores - 1x DP + 1x HDMI → hasta 2x 4K/60Hz
• 2 monitores - 1x HDMI + 1x HDMI → hasta 2x 4K/60Hz
  • 1x puerto USB-C 3.2 Gen 2 (solo datos), BC 1.2
  • 1x puerto USB-C 3.2 Gen 2, PD 20W
  • 1x puerto USB 3.2 Gen 2, BC 1.2
  • 1 puerto USB 3.2 Gen 2
  • 3 puertos USB 3.2 Gen 1
  • 1 puerto Ethernet GLAN RJ-45 (DisplayLink DL-6950)
• 1 puerto de audio combinado de 3,5 mm, compatible con grabación y frecuencia de muestreo de 32 bits/192 kHz de alta calidad
• 1x entrada de alimentación (DC 20V/7,5A)
• Clonación de direcciones MAC: sí (mediante el software i-tec Docker Pro)
  • WOL: S1, S2, S3
• Interruptor para encender y apagar la base de conexión
• Indicador LED
• Soporte para cerradura Kensington
• Soporte de montaje VESA
• Cable USB-C con adaptador de USB-C a USB-A (100 cm)
• Sistema operativo: Windows 10/11, macOS, Android 5 o posterior, Chrome OS R51 o posterior, Linux Ubuntu
• Fácil instalación del controlador (Windows, MacOS, Ubuntu, Android (enlace externo))
• Dimensiones del producto: 190 x 88 x 37 mm
• Peso del producto: 539 g
• Dimensiones del paquete: 253 x 200 x 54 mm

* La resolución 5K sólo es compatible con Windows

REQUISITOS DEL SISTEMA

Requisitos de hardware:

- Dispositivos con un puerto USB-A, USB-C, USB4 o Thunderbolt™ 3/4 libre.

Requisitos para la función Power Delivery:

- Dispositivos con un puerto USB-C, USB4 o Thunderbolt™ 3/4 libre compatible con Power Delivery.

Sistema operativo:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 y superior, Chrome OS R51 y superior Si la base de conexión está conectada a través de USB 3.0, no es posible cargar portátiles ni tabletas.

INSTALACIÓN DE CONTROLADORES

Windows:

1) Descargue y ejecute DisplayLink Cleaner: https://www.synaptics.com/products/displaylink-graphics/downloads/windows-installation-cleaner
2) Reinicia tu portátil
3) Descargue e instale el controlador DisplayLink: https://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Reinicia tu portátil
5) Conectar la base de conexión

macOS:

1) Descargue e instale DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) La instalación le pedirá que active la grabación de pantalla a. Vaya a la pestaña APPLE / Preferencias del Sistema / Seguridad y Privacidad / Privacidad b. Buscar Grabación de pantalla en la pestaña Privacidad c. Haga clic en el candado de la esquina inferior izquierda d. Introduzca su contraseña e. Marque la casilla junto a DisplayLink Manager
3) Tras la instalación, abra DisplayLink Manager desde Launchpad
4) Busca el icono DisplayLink en la barra de menú superior y ábrelo
5) Seleccione "Ejecutar la aplicación automáticamente tras el inicio de sesión"
6) Conectar la base de conexión

INSTRUCCIONES DE SEGURIDAD PARA EL USO DE LA BASE DE CONEXIÓN

• No exponer a temperaturas y humedad extremas.
• Utilice el aparato sobre almohadillas planas para evitar resbalones y caídas en el suelo.
• Conserve los controladores y el manual para su uso posterior.
• Evita forzar el puerto USB-C o el cable.
• Reinicie el producto periódicamente utilizando el botón ON/OFF o desenchufándolo de la red eléctrica.
• No enchufes adaptadores USB-C PD en puertos USB-C que no estén marcados como puertos para conectar adaptadores de corriente USB-C PD.

- Se recomienda apagar la base de conexión al final del día.

En colaboración con el servicio técnico:

• Compruebe el funcionamiento después de caer al agua o al suelo.
• Verifique la funcionalidad cuando la cubierta esté agrietada.
• Quejarse de que el aparato no funciona según el manual.

PREGUNTAS MÁS FRECUENTES

Disponible en nuestro sitio web www.i-tec.pro en "FAQ" para este producto

GLOSARIO DE TÉRMINOS

Interfaz / puerto / conector / entrada / ranura - lugar donde se conectan físicamente dos dispositivos.

Controlador: componente semiconductor (denominado chipset) de un portátil/tableta que garantiza el funcionamiento de algunos de los puertos.

Thunderbolt™ - es una interfaz de hardware rápida que permite conectar dispositivos (periféricos) al ordenador a través de un bus de expansión. Thunderbolt combina PCI-Express y DisplayPort en una interfaz de datos en serie. Permite conectar en cadena hasta 6 dispositivos Thunderbolt™ adicionales, con velocidades de transferencia Thunderbolt™ 3/4 de hasta 40 Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - es un conector simétrico Permite una carga más rápida, alimentación, doble función (no solo anfitrión, sino también invitado), compatibilidad con modos alternativos - Modo Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) y notificación de errores a través del dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - característica opcional del conector USB-C. Conector con esta compatibilidad puede cargar y ser cargado, y admite cargas de 10 a 240 W.

USB 3.2 / 3.1 / 3.0 / 2.0 - estándar para interfaz USB / puerto para conectar varios dispositivos USB. Se pueden conectar varios dispositivos USB a la base de conexión o al adaptador mediante la interfaz USB de tipo A. El puerto USB de tipo B se utiliza para conectar la base de conexión o el adaptador a un ordenador portátil o una tableta. El puerto USB de tipo B se utiliza para conectar la base de conexión o el adaptador a un ordenador portátil o una tableta.

HDMI/Puerto de pantalla: norma para una interfaz/puerto de gráficos digitales que se utiliza para conectar monitores y otros dispositivos de visualización gráfica.

LAN (Local Area Network) - red de área local, actualmente la más común es la denominada Ethernet, que utilizan la estación de acoplamiento alcanza velocidades de transferencia teóricas de hasta 2,5 Gbit/s.

Audio - término que designa un dispositivo de entrada (micrófono) o salida (auriculares/altavoces) de audio.

DESCRIZIONE

Pannello frontale:

REQUISITOS DO SISTEMA

Requisitos de hardware:

El dispositivo está indicado por el símbolo de reciclaje. Esto significa que al final de la vida útil de la instalación, debe asegurarse de que se almacene por separado en un punto de recolección establecido para este fin y no en los lugares designados para la eliminación de desechos municipales ordinarios sin clasificar. Contribuirá a mejorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)
