BEDIENUNGSANLEITUNG CADUAL4KDOCKPD2 i-TEC

DE Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.pro/de/ unter „Benutzerhandbücher, Treiber“ bei diesem Produkt zu finden. Wenn Sie Probleme haben, kontaktieren Sie bitte unser Support-Team unter: [e-mail]

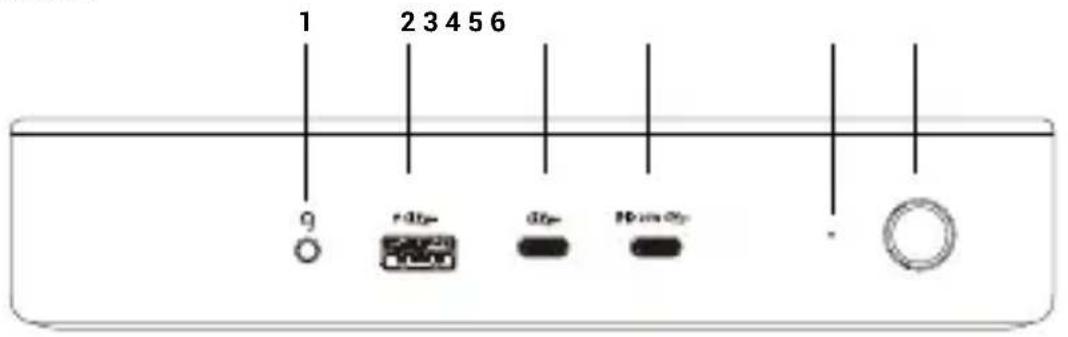

1. 3,5-mm-Audio-Kombianschluss
2. 1x USB 3.2 Gen 2, BC 1.2 Anschluss
3. 1x USB-C 3.2 Gen 2 Anschluss (nur Daten), BC 1.2
4. 1x USB-C 3.2 Gen 2 Anschluss, PD 20W
5. LED-Anzeige
6. Ein/Aus-Taste zum Ein- und Ausschalten der Dockingstation

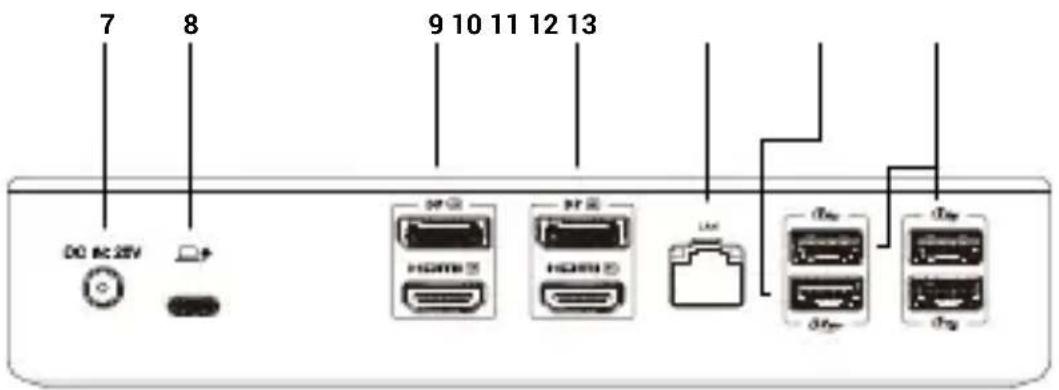

Rückwand:

7 8 9 10 11 12 13 DC 62.2V HDMI HDMI Lfd Din Din Din

1. Eingang für die Spannungsversorgung
2. USB-C-Anschluss für den Anschluss der Dockingstation an einen Laptop
3. Zone 1 - HDMI/DP (HDMI oder DP können angeschlossen werden)
4. Zone 2 - HDMI/DP (HDMI oder DP können angeschlossen werden)
5. Ethernet GLAN RJ-45-Anschluss (DisplayLink DL-6950)
6. 1x USB 3.2 Gen 2 Anschluss
7. 3x USB 3.2 Gen 1-Anschluss

Seitenwand

1. Unterstützung für das Kensington-Schloss

• 1x USB-C-Anschluss für den Anschluss von USB-C- oder USB-A-Geräten (USB-CKabel und USB-C-auf-USB-3.0-Adapter im Lieferumfang enthalten)
• Technologie der Dockingstation: DisplayLink + USB-C PD
• Leistungsabgabe: bis zu 100 W
  • Video-Anschlüsse:

- Unterstützte Auflösungen:

• 1 Monitor - 1x DP → bis zu 4K/60Hz
• 1 Monitor - 1x HDMI → bis zu 4K/60Hz
• 1 Monitor - 2x DP → bis zu 5K/60Hz*
• 2 Monitore - 1x DP + 1x DP → bis zu 2x 4K/60Hz
• 2 Monitore - 1x DP + 1x HDMI → bis zu 2x 4K/60Hz
• 2 Monitore - 1x HDMI + 1x HDMI → bis zu 2x 4K/60Hz

• 1x USB-C 3.2 Gen 2 Anschluss (nur Daten), BC 1.2

• 1x USB-C 3.2 Gen 2 Anschluss, PD 20W

• 1x USB 3.2 Gen 2 Anschluss, BC 1.2

• 1x USB 3.2 Gen 2 Anschluss

• 3x USB 3.2 Gen 1-Anschluss

• 1x Ethernet GLAN RJ-45 Anschluss (DisplayLink DL-6950)

- 1 kombinierter 3,5-mm-Audioanschluss, der eine hochwertige 32-Bit/192-kHz-Abtastrate und Aufzeichnung unterstützt

• 1x Stromeingang (DC 20V/7.5A)

- Klonen von MAC-Adressen: ja (mit i-tec Docker Pro Software)

• WOL: S1, S2, S3

- Schalter zum Ein- und Ausschalten der Dockingstation

- LED-Anzeige

- Unterstützung des Kensington-Schlosses

• VESA-Montagehalterung

- USB-C-Kabel mit USB-C-auf-USB-A-Adapter (100 cm)

- Betriebssysteme: Windows 10/11, macOS, Android 5 oder höher, Chrome OS R51 oder höher, Linux Ubuntu

- Einfache Treiberinstallation (Windows, MacOS, Ubuntu, Android (externer Link))

- Abmessungen des Produkts: 190 x 88 x 37 mm

- Produktgewicht: 539 g

- Abmessungen der Verpackung: 253 x 200 x 54 mm

* Die 5K-Auflösung wird nur von Windows unterstützt.

SYSTEMANFORDERUNGEN

Hardware-Anforderungen:

- Geräte mit einem freien USB-A-, USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss.

Anforderungen an die Funktion Power Delivery:

- Geräte mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss mit Power Delivery-Unterstützung.

Operationssystem:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 und höher, Chrome OS R51 und höher

Wenn die Dockingstation über USB 3.0 angeschlossen ist, wird das Laden von Laptops und Tablets nicht unterstützt.

INSTALLATION DER TREIBER

WINDOWS:

1) DisplayLink Cleaner herunterladen und ausführen: https://www.synaptics.com/products/displaylink-graphics/downloads/windows-installation-cleaner
2) Starten Sie Ihren Laptop neu
3) Laden Sie den DisplayLink-Treiber herunter und installieren Sie ihn: https://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Starten Sie Ihren Laptop neu
5) Anschließen der Dockingstation

macOS:

1) DisplayLink Manager herunterladen und installieren: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) Bei der Installation werden Sie aufgefordert, die Bildschirmaufzeichnung zu aktivieren.

a. Gehen Sie auf die Registerkarte APPLE / Systemeinstellungen / Sicherheit & Datenschutz / Datenschutz
b. Suchen Sie Bildschirmaufzeichnung auf der Registerkarte Datenschutz
c. Klicken Sie auf das Schloss in der unteren linken Ecke
d. Geben Sie Ihr Passwort ein
e. Aktivieren Sie das Kontrollkästchen neben dem DisplayLink Manager

3) Öffnen Sie nach der Installation den DisplayLink Manager im Launchpad
4) Suchen Sie das DisplayLink-Symbol in der oberen Menüleiste und öffnen Sie es
5) Wählen Sie "Anwendung nach Anmeldung automatisch ausführen".
6) Anschließen der Dockingstation

SICHERHEITSHINWEISE ZUR VERWENDUNG DER DOCKING STATION

• Nicht extremen Temperaturen und Feuchtigkeit aussetzen.
• Benutzen Sie das Gerät auf flachen Unterlagen, um ein Ausrutschen und Fallen auf dem Boden zu vermeiden.
• Bewahren Sie die Treiber und das Handbuch zur späteren Verwendung auf.
• Vermeiden Sie es, den USB-C-Anschluss oder das Kabel zu belasten.
• Starten Sie das Gerät in regelmäßigen Abständen neu, indem Sie die Taste ON/OFF drücken oder den Netzstecker aus der Steckdose ziehen.
• Schließen Sie keine USB-C-PD-Adapter an USB-C-Anschlüsse an, die nicht als Anschlüsse für den Anschluss von USB-C-PD-Netzadaptern gekennzeichnet sind.

- Es wird empfohlen, die Dockingstation am Ende des Tages auszuschalten.

In Zusammenarbeit mit der Serviceabteilung:

• Prüfen Sie die Funktionstüchtigkeit nach einem Sturz ins Wasser oder auf den Boden.
• Überprüfen Sie die Funktionsfähigkeit, wenn die Abdeckung gesprungen ist.
• Beschweren Sie sich darüber, dass das Gerät nicht wie in der Bedienungsanleitung beschrieben funktioniert.

HÄUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Website www.i-tec.pro unter "FAQ" für dieses Produkt

GLOSSAR DER BEGRIFFE

Schnittstelle / Port / Anschluss / Eingang / Steckplatz - die Stelle, an der zwei Geräte physisch miteinander verbunden sind.

Controller - eine Halbleiterkomponente (Chipsatz genannt) in einem Notebook/Tablet, die den Betrieb einiger aus den Häfen.

Thunderbolt™ - ist eine schnelle Hardware schnittstelle, über die Sie Geräte (Peripheriegeräte) über einen Erweiterungs bus an Ihren Computer anschließen können. Thunderbolt kombiniert PCI-Express und DisplayPor zu einer seriellen Datenschnittstelle. Sie ermöglicht die Verkettung von bis zu 6 zusätzlichen Thunderbolt™-Geräten mit Thunderbolt™ 3/4-Übertragungsraten von bis zu 40 Gbit/s.

USB-C / USB Typ-C / USB4 / Thunderbolt™ 3/4 - ist ein symmetrischer Anschluss. Ermöglicht schnelleres Laden, Stromversorgung, Dual-Role (nicht nur Host, sondern auch Gast), Unterstützung für alternative Modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) und Fehlerbenachrichtigung über Billboard-Gerät.

USB-C Power Delivery (USB-C PD) - optionale Funktion des USB-C-Steckers. Stecker mit dieser Unterstützung kann sowohl laden als auch geladen werden und unterstützt Lasten von 10 W bis 240 W

USB 3.2 / 3.1 / 3.0 / 2.0 - Standard für USB-Schnittstelle / Port zum Anschluss verschiedener USBGeräte. Über die USB-Typ-A-Schnittstelle können verschiedene USB-Geräte an die Dockingstation oder den Adapter angeschlossen werden. Der USB-Typ-B-Anschluss wird verwendet, um die Dockingstation oder den Adapter mit einem Laptop/Tablet zu verbinden.

HDMI/Display Port - Ein Standard für eine digitale Grafikschnittstelle, die zum Anschluss von Monitoren und anderen grafischen Anzeigegeräten verwendet wird.

LAN (Local Area Network) - lokales Netzwerk, heute am weitesten verbreitet ist das sogenannte Ethernet, das an der Dockingstation theoretische Übertragungsgeschwindigkeiten von bis zu 2,5 Gbit/s erreicht.

Audio - ein Begriff für einen Audioeingang (Mikrofon) oder ein Ausgabegerät (Kopfhörer/Lautsprecher).

DESCRIPTION

Panneau avant :

1 2 3 4 5 6 9 r dtp dtp H pin dtp -

• Gewicht product: 539 g

- Afmetingen verpakking: 253 x 200 x 54 mm

Dieses Produkt trägt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungszeit bei einer kommunalen Sammelstelle zum recyceln abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)
