C31TRI4KDPDPRO100 - Dockstation i-TEC - Kostenlose Bedienungsanleitung

Produkttyp	USB-C-Dockingstation
Marke	i-TEC
Modell	C31TRI4KDPDPRO100
Abmessungen (L x B x H)	113 x 113 x 31,2 mm
Gewicht	340 g
Stromversorgung	USB-C PD-Netzteil (nicht im Lieferumfang) ; bis zu 100 W Eingang, interner Verbrauch 5-10 W
Host-Konnektivität	Integriertes 1 m USB-C-Kabel (USB-C, USB4, Thunderbolt 3/4 kompatibel)
Videoanschlüsse	2x DisplayPort (DP++), 1x HDMI
Unterstützte Auflösungen (Host DP 1.4 mit DSC)	1 Monitor: bis zu 5K/60 Hz (DP) oder 4K/144 Hz (DP) oder 1440p/144 Hz (HDMI); 2 Monitore: bis zu 2x 4K/60 Hz; 3 Monitore: bis zu 3x 1080p/60 Hz
USB-Anschlüsse	1x USB-C 3.2 Gen.2 (10 Gbit/s), 1x USB-C 3.2 Gen.2 (10 Gbit/s) mit PD, 3x USB-A 3.2 Gen.1 (5 Gbit/s), 2x USB 2.0
Netzwerkanschluss	1x Ethernet GLAN RJ-45
Audioanschluss	1x 3,5 mm Kombi-Anschluss (Mikrofon-Eingang/Kopfhörer-Ausgang)
Zusätzliche Funktionen	LED-hinterleuchteter Ein-/Ausschalter; MAC-Adress-Klonen (über i-tec Docker Pro Software); Kensington-Schloss-Unterstützung
Kompatible Betriebssysteme	Windows 10/11, macOS, iPadOS, Android*, Chrome OS, Linux
Pflege und Reinigung	Gerät abziehen, mit einem weichen, trockenen Tuch reinigen. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen; USB-C-Kabel nicht übermäßig belasten; Dockingstation am Ende des Tages ausschalten.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Problemen den technischen Support kontaktieren.

Häufig gestellte Fragen - C31TRI4KDPDPRO100 i-TEC

Welche Voraussetzungen gibt es für die Verwendung der Dockingstation?

Der Host muss über einen USB-C-, USB4- oder Thunderbolt 3/4-Anschluss verfügen. Für Power Delivery muss der Anschluss dies unterstützen. Für Videoausgänge muss der Anschluss den DisplayPort- oder Thunderbolt-Alt-Modus unterstützen.

Kann ich die Dockingstation ohne Netzteil verwenden?

Ja, aber mit Einschränkungen. Ohne Netzteil funktionieren die USB-3.2-Anschlüsse und der USB-C-Datenanschluss möglicherweise nicht, wenn angeschlossene Geräte mehr Strom benötigen (z.B. NVMe-SSDs). Videoausgänge, LAN, Audio und USB-2.0-Anschlüsse bleiben funktionsfähig. Es wird empfohlen, das Netzteil für optimale Leistung zu verwenden.

Wie viele Monitore kann ich anschließen und mit welchen Auflösungen?

Das hängt vom Host ab. Mit einem DisplayPort 1.4-Host, der DSC unterstützt, können Sie bis zu 3 Monitore anschließen: 1 Monitor bis zu 5K/60 Hz (DP) oder 4K/144 Hz, 2 Monitore bis zu 2x 4K/60 Hz, 3 Monitore bis zu 3x 1080p/60 Hz. Siehe die Auflösungstabelle in der Anleitung.

Funktioniert die Dockingstation mit macOS?

Ja, aber macOS unterstützt Multi Stream Transport (MST) nicht. Daher zeigen mehrere angeschlossene Monitore dasselbe Bild (Spiegelmodus). Für eine erweiterte Anzeige verwenden Sie einen einzelnen externen Monitor.

Wie klone ich die MAC-Adresse des Computers?

Das Klonen der MAC-Adresse ist mit der Software i-tec Docker Pro möglich, die auf der Website des Herstellers heruntergeladen werden kann. Diese Funktion ermöglicht die Verwendung der MAC-Adresse des Computers am Ethernet-Port der Dockingstation.

Kann die Dockingstation meinen Laptop laden?

Ja, über den USB-C PD-Anschluss (Power Delivery). Die Dockingstation kann bis zu 100 W an den Host-Computer liefern, wenn das entsprechende Netzteil angeschlossen ist. Stellen Sie sicher, dass Ihr Computer das Laden über USB-C unterstützt.

Welche LED-Anzeigen gibt es und was bedeuten sie?

Die Dockingstation verfügt über eine LED-hinterleuchtete Taste zum Ein- und Ausschalten. Wenn die Dockingstation eingeschaltet ist, leuchtet die Taste. Es gibt keine weiteren LED-Anzeigen.

Kann ich die Dockingstation physisch sichern?

Ja, die Dockingstation ist mit einer Kensington-Schloss-Halterung ausgestattet, die es ermöglicht, sie mit einem standardmäßigen Sicherheitskabel gegen Diebstahl zu sichern.

Welche Pflege- und Sicherheitshinweise gibt es?

Trennen Sie die Dockingstation vor der Reinigung mit einem weichen, trockenen Tuch. Setzen Sie sie nicht Feuchtigkeit, extremen Temperaturen oder Stößen aus. Vermeiden Sie es, das USB-C-Kabel zu knicken oder daran zu ziehen. Schalten Sie die Dockingstation am Ende des Tages aus, um ihre Lebensdauer zu verlängern.

Ist die Dockingstation mit iPads kompatibel?

Ja, mit iPadOS funktioniert die Dockingstation im Spiegelmodus (nur eine externe Anzeige). iPads unterstützen keine Bildschirmerweiterung über MST. Stellen Sie sicher, dass Ihr iPad über einen kompatiblen USB-C-Anschluss verfügt.

BEDIENUNGSANLEITUNG C31TRI4KDPDPRO100 i-TEC

DEitte lessen Sie das gesamte Handbuch sorgfältig durch. Die ausfuhrliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.cz/de/ unter „Benutzerhandbücher, Treiber" bei dieser Produkt zu finden. Wenn Sie Probleme haben,kontaktieren Sieitte unser Support-Team unter: [e-mail]

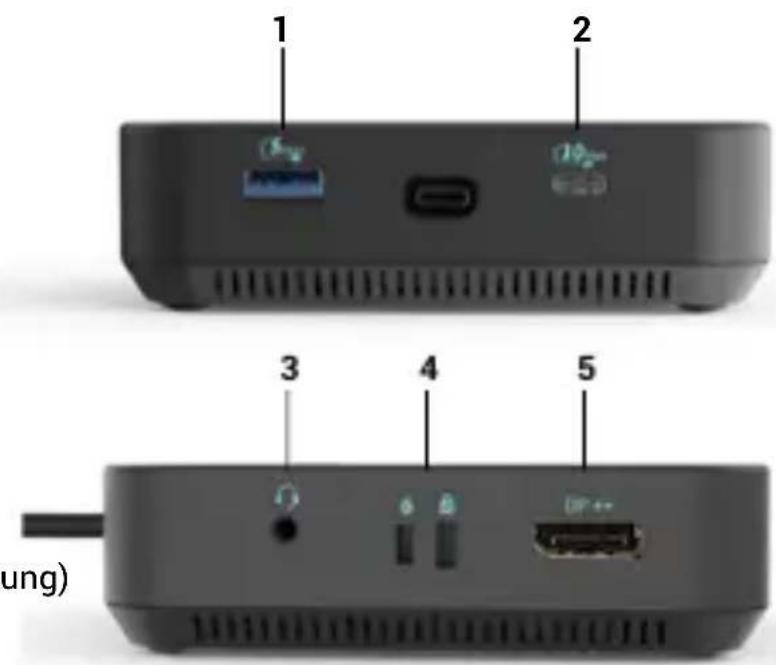

1. USB-C 3.2 Gen.2-Anschluss
2. USB 3.2 Gen.2-Anschluss

Rechte Tafel:

1. Audio-Kombibuchse
2. Unterstützung für das Kensington-Schloss
3. DisplayPort (mit DP++-Unterstützung)

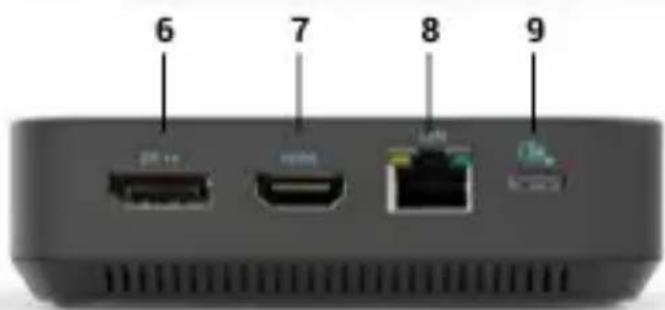

Rückwand:

1. DisplayPort (mit DP++-Unterstützung)
2. HDMI-Anschluss
3. Ethernet GLAN RJ-45 Anschluss
4. USB-C-PD-Anschluss

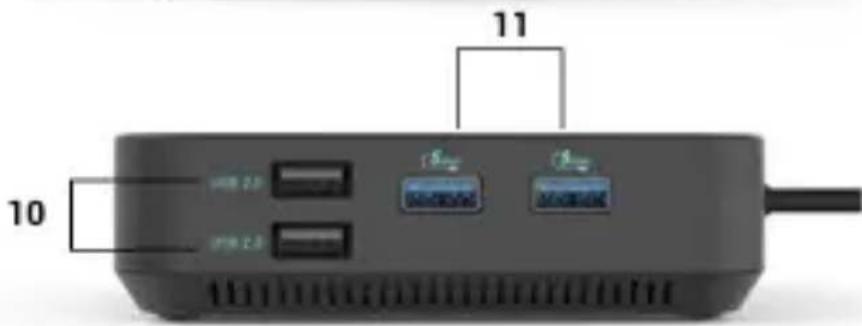

Linke Tafel:

1. 2x USB 2.0 Anschluss
2. 2x USB 3.2 Anschluss Gen.1

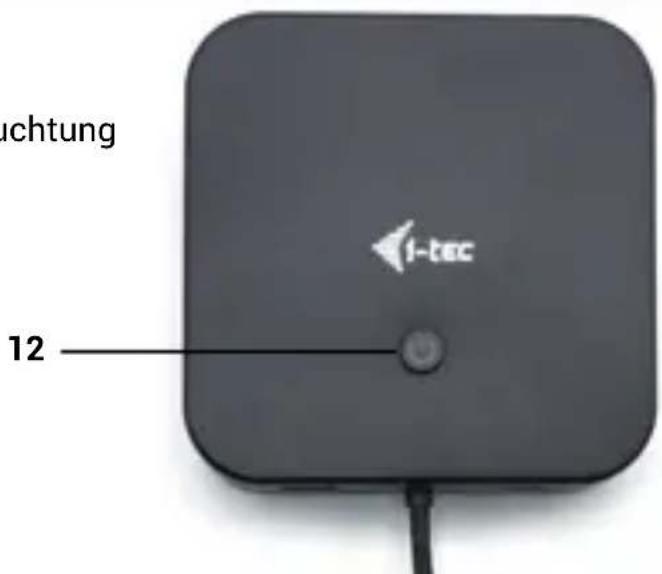

Obere Tafel:

1. Taste mit LED-Hintergrundbeleuchtung zum Ein- und Ausschalten der Dockingstation

SPEZifikATIONEN

• 1x integrieres USB-C-Kabel zum Anschluss an das Gerät (100 cm)
• Technologie der Dockingstation: USB-C (MST)
  Leistungsabgabe: bis zu 100 W
• Interne Leistungsaufnahme: 5-10W (mehrInfos hier)
• Videoanschluss: 2x DisplayPort (unterstützt DP++, 1x HDMI

Auflösung:

• Host-Gerät mit DisplayPort 1.2-Unterstützung:

• 1 Monitor - 1x HDMI oder DP → bis zu 4K/30Hz

• 1 Monitor - 1x HDMI oder DP → bis zu 1080p/120Hz
• 2 Monitore - 1x DP + 1x HDMI → bis zu 2x 1080p/60Hz
  2 Monitore - 2x DP → bis zu 2x 1080p/60Hz

• 3 Monitore - 1x HDMI + 1x DP + 1x DP → bis zu 1x 1080p/60Hz + bis zu 2x 720p/60Hz*

• Host-Gerät mit DisplayPort 1.4-Unterstützung:

• 1 Monitor - 1x HDMI → bis zu 4K/60Hz

• 1 Monitor - 1x DP → bis zu 4K/60Hz
• 2 Monitore - 1x DP + 1x HDMI → bis zu 2x 1440p/60Hz*
• 2 Monitore - 1x DP + 1x HDMI → bis zu 2x 4K/30Hz
  2 Monitore - 2x DP → bis zu 2x 4K/30Hz
• 3 Monitore - 1x HDMI + 1x DP + 1x DP → bis zu 3x 1080p/60Hz*

-DisplayPort 1.4-Host-Gerät mit DSC-Unterstützung:

• 1 Monitor - 1x HDMI → bis zu 4K/60Hz
• 1 Monitor - 1x DP → bis zu 5K/60Hz
• 1 Monitor - 1x HDMI → bis zu 1440p/144Hz oder 1080p/240Hz
• 1 Monitor - 1x DP → bis zu 4K/144Hz oder 1440p/240Hz oder 1080p/360Hz
• 2 Monitore - 1x DP + 1x HDMI → bis zu 2x 4K/60Hz*
• 2 Monitore - 1x DP + 1x HDMI oder DP → bis zu 2x 1440p/144Hz*

• 3 Monitore - 1x HDMI + 1x DP + 1x DP → bis zu 3x 4K/30Hz*

• 1x USB-C 3.2 Anschluss Gen.2 (10 Gbps)

• 1x USB-C 3.2 Anschluss Gen.2 (10 Gbps) + PD (Power delivery)
• 3x USB-A 3.2-Anschluss Gen. 1 (5 Gbit/s)
• 2x USB 2.0-Anschluss
• 1x Ethernet GLAN RJ-45 Anschluss
• 1x3,5mm Combo-Audio-Anschluss
  LED-Anzeige
  ON/OFF-Schalter zum Ein- und Ausschalten der Dockingstation
• Klonen von MAC-Adressen: ja (mit i-tec Docker Pro Software)
  VOL: S1, S2, S3
• Unterstützung für das Kensington-Schloss
• OS: Windows 11, Windows 10, macOS, iPadOS, Android*, Chrome OS und Linux mit den neuesten Updates
  Abmessungen des Produkts: 113 × 113 × 31,2 ~mm
• Produktgewicht: 340 g
  Abmessungen der Verpackung: 250 × 242 × 50 ~mm

Hinweise zur Spezifikation:

• Das Betriebssystem macOS Unterstützung keinem Multi Stream Transport (MST), was bedetet, dass bei Anschluss an macOS auf allen angeschlossenen Monitoren das gleiche bild projiziert wird.
  ** iPadOS und Android unterstützen weder die Multi-Screen-Videoübertragungstechnologie noch die Option "Erweiterter Bildschirm". Dies bedeutet, dass bei Anschluss an einen externen Monitor nur der gespiegelte Bildschirm angezeigt wird. (Gilt nicht für Androiden mit DEX und Easy ProjectionErweiterung)

Die Docking-Station kann auch ohne angeschlossenen Netzadapter verwendet werden. In thisem Fall sind die Videoausgänge, LAN (RJ-45), Audio/Mikrofon und beiden USB 2.0-Anschlüsse immer funktionsfähig. Die USB 3.2-Ports und der USB-C-Datenport Funktionieren jedoch möglicherweise nicht, wenn Geräte mit higherem Strombedarf angeschlossen werden (z. B. SSDs, insbesondere

NVMe-Laufwerke). In thisem Fall kann sich die Dockingstation ausschalten. Wir empfehlen. die

Dockingstation mit angeschlossen Netzteil zu verwenden, um sicherzustellen, dass alle Anschlüsse genutzt werden und die maximale Datenübertragungsgeschwindigkeit erreicht wird.

Hinweis: Wenn die Dockingstation an ein Android-Gerät angeschlossen ist, Funktioniert sie nur mit angeschlossen Netzteil. Der Adapter ist nicht im Lieferumfang enthalten.

SYSTEMANFORDERUNGEN

Hardware-Anforderungen:

Geräte mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss

Anforderungen an die Funktion Power Delivery:

• Geräte mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss mit Power Delivery Unterstützung

Anforderungen an den Videoausgang:

• Geräte mit einem freien USB-C- oder USB4-Anschluss, der den alternativen DisplayPort-Modus unterstützen oder Thunderbolt™ 3/4-Anschluss

Operations system:

• Windows 10 / 11, macOS, iPadOS, Android*, Chrome OS und Linux mit den neuesten Updates
• macOS unterstützen keinem Multi Stream Transport (MST). Wenn Sie zwei Monitore an eine macOSStation anschließen, zeigen beiden Monitore desselbe Bild an.
  ** iPadOS, Android-Systeme unterstützen weder die Technologie zur Übertragung von Bildern auf mehrere Bildschirme noch die Option "Erweiterter Bildschirm". Dies bedeutet, dass nur der gespiegelte Bildschirm angezeigt wird, wenn er an einen externen Monitor angeschlossen ist. (Gilt nicht für Android-Geräte mit DEX- und Easy Projection-Erweiterungen).

INSTALLATION DER TREIBER

Windows:

Nur wenn ein Problem mit dem LAN-Adapter festgestellt wird, z. B.: Im Falle von Ausfallen, langsamen Netzwerken und bei schlechter oder fehlender LAN-Erkennung. Sie können LAN-Treiber hier im Abschnitt Handbucher, Treiber herunterlagen: https://i-tec.pro/product/c31triple4k dockpdpro/

MacOS:

Es müssen keine Treiber installiert werden.

SICHERHEITSHINWEISE ZUR VERWENDUNG DER DOCKING STATION

• Nicht extremen Temperatures und Feuchtigkeit aussetzen.
• Benutzen Sie das Gerät auf flachen Unterlagen, um ein Ausrutschen und Fallen auf dem Boden zu vermeiden. Bewahren Sie die Bedienelemente und das Handbuch für den späteren gebrauch auf.
• Vermeiden Sie es, den USB-C-Anschluss oder das Kabel zu belasten.
• Starten Sie das Gerät in regelmäßigen Abständen neu, indem Sie die Taste ON/OFF drücken oder den Netzstecker aus der Steckdoseziehen.
• Schließen Sie keine USB-C-PD-Adapter an USB-C-Ports an, die nicht als Ports zum Anschlieben gekennzeichnet sind USB-C-PD-Netzteil.
• Es wird empfohlen, dass Sie die dockende Station am Ende des Tages ausschalten.

In Zusammenarbeit mit der Serviceabteilung:

• Prufen Sie die Funktionstüchtigkeit, wenn das Gerät
• ins Wasser oder auf den Boden gefallen ist. Prüfen Sie die Funktionstüchtigkeit, wenn die Abdeckung gesprungen ist.
• Beschwenen Sie sich darüber, dass das Gerät nicht wie in der Bedienungsanleitung beschrieben Funktioniert.

HAUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Website www-i-tec.pro unter "FAQ" für diesen Produkt

GLOSSAR DER BEGRIFFE

Schnittstelle / Port / Anschluss / Eingang / Steckplatz - die Stelle, an der zwei Geräte physisch miteinander verbunden sind.

Controller - eine Halbleiterkomponente (Chipsatz genannt) in einem Notebook/Tablet, die den Betrieb eines der Anschlüsse gewährleistet.

Thunderbolt™ - ist eine schelle Hardwareschnittstelle, über die Sie Geräte (Peripheriegeräte) über einen Erweiterungsbus an ihren Computer anschließen konnen. Thunderbolt kombiniert PCI-Express und DisplayPort zu einer serialen Datenchnittstelle. Sie ermöglich die Verkettung von bis zu 6 zusätzlichen Thunderbolt™-Geräten mit Thunderbolt™ 3/4-Übertragungsraten von bis zu 40 Gbit/s.

USB-C / USB Typ-C / USB4 / Thunderbolt™ 3/4 - ist ein symmetrischer Anschluss. Ermöglicht Schnelleres Laden, Stromversorgung, Dual-Role (nicht nur Host, sondern auch Gast), Unterstützung für alternative Modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) und Fehlerbenachrichtigung über Billboard-Gerät.

USB-C Power Delivery (USB-C PD) - eine optionale Funktion des USB-C-Steckers. Ein Stecker mit dieser Unterstützung kann sowohl laden als auch geladen werden und unterstützt Lasten von 10W bis 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - Standard für USB-Schnittstelle / Port zum Anschluss verschiedener USBGeräte. Über die USB-Typ-A-Schnittstelle können verschiedene USB-Geräte an die Dockingstation oder den Adapter angeschlossen werden. Der USB-Typ-B-Anschluss wird verwendet, um die Dockingstation oder den Adapter mit einem Laptop/Tablet zu verstehen.

HDMI/Display Port - Ein Standard für eine digitale Grafik Schnittstelle, die zum Anschluss von Monitoren und anderen grafischen Anzeigegeräten verwendet wird.

LAN (Local Area Network) - ein lokales Computernetzwerk, heute am weitesten verbreitet ist das sogenannte Ethernet, das an der Dockingstation eine theoretische Übertragungsrate von bis zu 2,5 Gbit/s erreicht.

Audio - ein Begriff für einen Audioeingang (Mikrofon) oder ein Ausgabegerät (Kopfhörer/Lautsprecher).
