Tipo di prodotto	Stazione di docking USB-C
Marca	i-TEC
Modello	C31TRI4KDPDPRO100
Dimensioni (L x P x A)	113 x 113 x 31,2 mm
Peso	340 g
Alimentazione	Alimentatore USB-C PD (non incluso); fino a 100 W in ingresso, consumo interno 5-10 W
Connettività host	Cavo USB-C integrato da 1 m (USB-C, USB4, Thunderbolt 3/4 compatibile)
Porte video	2x DisplayPort (DP++), 1x HDMI
Risoluzioni supportate (host DP 1.4 con DSC)	1 monitor: fino a 5K/60 Hz (DP) o 4K/144 Hz (DP) o 1440p/144 Hz (HDMI); 2 monitor: fino a 2x 4K/60 Hz; 3 monitor: fino a 3x 1080p/60 Hz
Porte USB	1x USB-C 3.2 Gen.2 (10 Gbps), 1x USB-C 3.2 Gen.2 (10 Gbps) con PD, 3x USB-A 3.2 Gen.1 (5 Gbps), 2x USB 2.0
Porta di rete	1x Ethernet GLAN RJ-45
Porta audio	1x jack combo da 3,5 mm (ingresso microfono/uscita cuffie)
Funzionalità aggiuntive	Pulsante di accensione/spegnimento con retroilluminazione LED; clonazione dell'indirizzo MAC (tramite software i-tec Docker Pro); supporto per lucchetto Kensington
Sistemi operativi compatibili	Windows 10/11, macOS, iPadOS, Android*, Chrome OS, Linux
Manutenzione e pulizia	Scollegare il dispositivo, pulire con un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.
Sicurezza	Non esporre a umidità o temperature estreme; evitare di sollecitare il cavo USB-C; spegnere la stazione a fine giornata.
Ricambi e riparabilità	Nessuna parte riparabile dall'utente. Contattare il supporto tecnico per qualsiasi problema.

Domande frequenti - C31TRI4KDPDPRO100 i-TEC

Quali sono i requisiti per utilizzare la stazione di docking?

Il dispositivo host deve disporre di una porta USB-C, USB4 o Thunderbolt 3/4. Per la ricarica Power Delivery, la porta deve supportarla. Per le uscite video, la porta deve supportare la modalità alternativa DisplayPort o Thunderbolt.

Posso utilizzare la stazione di docking senza alimentatore?

Sì, ma con limitazioni. Senza alimentatore, le porte USB 3.2 e la porta USB-C dati potrebbero non funzionare se i dispositivi collegati richiedono più energia (es. dischi SSD NVMe). Le uscite video, la LAN, l'audio e le porte USB 2.0 rimangono funzionanti. Si consiglia di utilizzare l'alimentatore per prestazioni ottimali.

Quanti monitor posso collegare e con quali risoluzioni?

Dipende dall'host. Con un host DisplayPort 1.4 che supporta DSC, puoi collegare fino a 3 monitor: 1 monitor fino a 5K/60 Hz (DP) o 4K/144 Hz, 2 monitor fino a 2x 4K/60 Hz, 3 monitor fino a 3x 1080p/60 Hz. Consultare la tabella delle risoluzioni nel manuale.

La stazione di docking funziona con macOS?

Sì, ma macOS non supporta Multi Stream Transport (MST). Pertanto, quando sono collegati più monitor, mostrano tutti la stessa immagine (modalità speculare). Per un display esteso, utilizzare un solo monitor esterno.

Come clonare l'indirizzo MAC del computer?

La clonazione dell'indirizzo MAC è possibile utilizzando il software i-tec Docker Pro scaricabile dal sito del produttore. Questa funzione consente di utilizzare l'indirizzo MAC del computer sulla porta Ethernet della stazione.

La stazione di docking può caricare il mio computer portatile?

Sì, tramite la porta USB-C PD (Power Delivery). La stazione può erogare fino a 100 W al computer host se è collegato l'alimentatore appropriato. Verificare che il computer supporti la ricarica tramite USB-C.

Quali sono i LED e il loro significato?

La stazione dispone di un pulsante retroilluminato a LED per accenderla e spegnerla. Quando la stazione è accesa, il pulsante è illuminato. Non sono presenti altri indicatori LED.

Posso bloccare fisicamente la stazione di docking?

Sì, la stazione è dotata di un supporto per lucchetto Kensington, che consente di fissarla contro il furto utilizzando un cavo di bloccaggio standard.

Quali sono i consigli per la manutenzione e la sicurezza?

Scollegare la stazione prima di pulirla con un panno morbido e asciutto. Non esporla a umidità, temperature estreme o urti. Evitare di piegare o tirare il cavo USB-C. Spegnere la stazione a fine giornata per prolungarne la durata.

La stazione di docking è compatibile con i tablet iPad?

Sì, con iPadOS, la stazione funziona in modalità speculare (un solo display esterno). Gli iPad non supportano l'estensione dello schermo tramite MST. Assicurarsi che l'iPad disponga di una porta USB-C compatibile.

MANUALE UTENTE C31TRI4KDPDPRO100 i-TEC

IT Leggere attendamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizioneanche sulla schedab“Manuali e strumenti” del nostro site web: www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

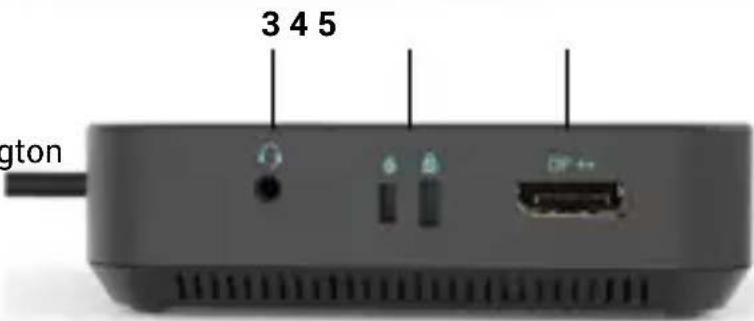

1. Jack audio combo
2. Supporto per il lucchetto di Kensington
3. DisplayPort (con supporto DP++)

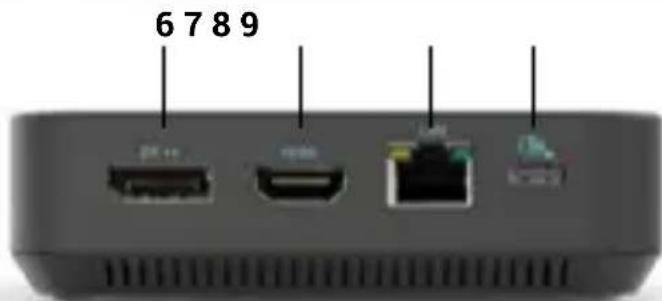

Pannello posteriore:

1. DisplayPort (con supporto DP++)
2. Porta HDMI
3. Porta Ethernet GLAN RJ-45
   9.Porta USB-C PD

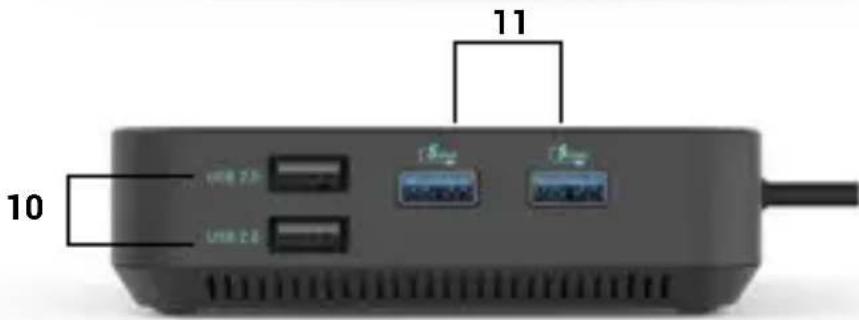

Pannello di sinistra:

10.2 porte USB 2.0
11.2 porte USB 3.2 Gen.1

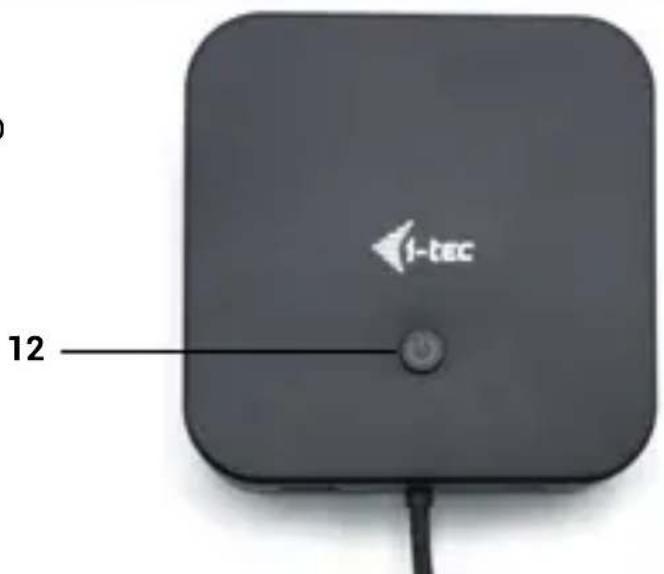

Pannello superiore:

1. Pulsante retroilluminato a LED per accendere e spegnere la docking station.

SPECIFICHE

• 1x cavo USB-C integrato per il collegamento al dispositivo (100 cm)
• Tecnologia della docking station: USB-C (MST)
• Erogazione di potenza: fino a 100 W
• Consumo interno di energia: 5-10W (maggiori informazioni qui)
• Porto video: 2x DisplayPort (supporto DP++, 1x HDMI

Risoluzione:

Dispositivo host con supporto DisplayPort 1.2:

• 1 monitor - 1x HDMI o DP → fino a 4K/30Hz
• 1 monitor - 1x HDMI o DP → fino a 1080p/120Hz
• 2 monitor - 1x DP + 1x HDMI → fino a 2x 1080p/60Hz*
• 2 monitor - 2x DP → fino a 2x 1080p/60Hz*
• 3 monitor - 1x HDMI + 1x DP + 1x DP → fino a 1x 1080p/60Hz + fino a 2x 720p/60Hz*

Dispositivo host con supporto DisplayPort 1.4:

• 1 monitor - 1x HDMI → fino a 4K/60Hz
• 1 monitor - 1x DP → fino a 4K/60Hz
• 2 monitor - 1x DP + 1x HDMI → fino a 2x 1440p/60Hz*
• 2 monitor - 1x DP + 1x HDMI → fino a 2x 4K/30Hz
  2 monitor - 2x DP → fino a 2x 4K/30Hz
• 3 monitor - 1x HDMI + 1x DP + 1x DP → fino a 3x 1080p/60Hz*

Dispositivo host DisplayPort 1.4 con supporto DSC:

• 1 monitor - 1x HDMI → fino a 4K/60Hz
• 1 monitor - 1x DP → fino a 5K/60Hz
• 1 monitor - 1x HDMI → fino a 1440p/144Hz o 1080p/240Hz
• 1 monitor - 1x DP → fino a 4K/144Hz o 1440p/240Hz o 1080p/360Hz
  2 monitor: 1x DP + 1x HDMI → fino a 2x 4K/60Hz*
• 2 monitor - 1x DP + 1x HDMI o DP → fino a 2x 1440p/144Hz*

• 3 monitor - 1x HDMI + 1x DP + 1x DP → fino a 3x 4K/30Hz*

• 1 porta USB-C 3.2 Gen.2 (10 Gbps)

• 1x porta USB-C 3.2 Gen.2 (10 Gbps) + PD (Power delivery)
• 3x porta USB-A 3.2 Gen.1 (5 Gbps)
• 2 porte USB 2.0
• 1 porta Ethernet GLAN RJ-45
• 1 porta audio combo da 3,5 mm
• Indicazione a LED
• Interruttore ON/OFF per l'accensione e lo spegnimento della docking station
• Clonazione dell'indirizzo MAC: si (utilizzando il software i-tec Docker Pro)
  VOL: S1, S2, S3
• Supporto per il lucchetto di Kensington
• OS: Windows 11, Windows 10, macOS, iPadOS, Android*, Chrome OS e Linux con gli ultimi aggiornamenti.
• Dimensioni del prodotto: 113 × 113 × 31,2 ~mm
• Peso del prodotto: 340 g
• Dimensioni della confezione: 250 × 242 × 50 ~mm

Note sulle specifiche:

• Ilsystema operativo macOS non supporta il Multi Stream Transport (MST), il che significata che quando si è collegati a macOS, la stessa immagine verrà proiettata su tutti i monitor Collegati.
  ** iPadOS e Android non supportano la Tecnologia di trasferimento video multischermo, né l'opzione schermo esteso. Ciò significica che quando si collega un monitor esterno, viene visualizzato solo lo schermo speculare. (Non valido per gli androidi con estensione DEX e Easy Projection).

La docking station più essere utiliser zataanche sanza un adattatore di corrente collegato. In quello caso, le uscite video, la LAN (RJ-45), l'audio/mic ed entrambe le porte USB 2.0 saranno sempre funzionanti. Tuttavia, le porte USB 3.2 e la porta dati USB-C potrebbero non funzionare quando si collegano dispositivi con requisiti di alimentazione più elevati (ad es. SSD, in particolare unità NVMe). In quello caso, la docking station potrebbe spe-gnersi. Si consiglia di utilizzato la docking station con l'adattatore di alimentazione collegato per garantire l'utilizzo di tutte le porte e la massima velocità di trasferimento dei dati.

Note: se collegato a un dispositivo Android, il dock funzione solo con l'adattatore di alimentazione collegato.

L'adattatore non è incluso.

REQUISITI DI SISTEMA

Requisiti hardware:

Dispositivi con porta libera USB-C, USB4 o Thunderbolt™ 3/4

Requisiti per la funzione Power Delivery:

Dispositivi con una porta USB-C, USB4 o Thunderbolt™ 3/4 libera con supporto Power Delivery

Requisiti di uscita video:

Dispositivi con una porta USB-C o USB4 libera che supporta la modalità alternativa DisplayPort o la porta Thunderbolt™ 3/4

Sistema operativo:

• Windows 10 / 11, macOS, iPadOS, Android*, Chrome OS e Linux con gli ultimi aggiornamenti.
• macOS non supporta il Multi Stream Transport (MST). Collegando due monitor a una stazione macOS, entrambi i monitor visualizeranno la stessa imagine.
  ** I sistemi iPadOS e Android non supportano la和技术ia di trasferimento di immagini a più schermi o l'opzione di schermo espanso. Ciò significica che, quando si è collegati a un monitor esterno, viene visualizzata solo la schermata speculare. (Non valido per i dispositivi Android con estensioni DEX e Easy Projection).

INSTALLAZIONE DEI DRIVER

Windows:

Solo se viene rilevato un problema con l'adattatore LAN, ad esempio : In caso di interruzioni, rete lenta e rilevamento della LAN scarso o assente. è possibile scaricare i driver LAN qui nella sezione Manuali, Driver: https://i-tec.pro/product/c31triple4k dockpdpro/

MacOS:

Non è necessario installare driver.

ISTRUZIONI DI SICUREZZA PER L'UTILIZZO DELLA DOCKING STATION

• Non esporre a temperature e umidità estreme.
• Utilizzato il disposativo su tappetini piatti per evitare di scivolare e cadere a terra. Conservare i comandi e il manuale per un uso successivo.
• Evitare di sforzare la porta o il cavo USB-C.
• Riavviare periodicamente il prodotto utilizzato il pulsante ON/OFF o scollegandolo alla rete elettrica. Non collegare gli adattatori USB-C PD alle porte USB-C che non sono contrassegnate come porte da collegare. Adattatore di alimentazione USB-C PD.
• Si consiglia di spegnere la docking station alla fine della giornata.

In collaboration con il servizio di assistenza:

• Verificare la funzionalità dopo una caduta in acqua o a terra.
• Verificare la funzionalità quando il coperchio è incrinato.
• Lamentarsi perché il dispositorio non funziona secondo il manuale.

DOMANDE FREQUENTI

Disponibile sul nostro site web www-i-tec.pro alla voce "FAQ" per quello prodotto della giornata.

GLOSSARIO DEI TERMINI

Interfaccia / porta / connettore / ingresso / slot - il punto in cui due dispositivi sono fisicamente collegati.

Controller - un componente a semiconducttre (chiamato chipset) in un notebook/tablet che assicura il funzionamento di una delle porte.

Thunderbolt™ - è un'interfaccia hardware veloc che consente di collegare dispositivi (periferiche) al computertramite un bus di espansione. Thunderbolt combina PCI-Express e DisplayPort in un'interfaccia dati seriale. Consente di collegare in Cascata sono a 6 dispositivi Thunderbolt™ aggiantivi, con velocità di trasferimento Thunderbolt™ 3/4 sono a 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - è un connettore simmetrico Consente una ricarica più veloce, alimentazione, doppio ruolo (non solo host, maanche guest), supporto per modalità alternative - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e notificata degli errorsi tramite dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - caratteristica opzionale del connettore USB-C. Un connettore con questo supporto cui si caricare che essere caricato e supporta carichi da 10W a 240W.

USB 3.2 / 3.1 / 3.0 / 2.0 - standard per l'interfaccia USB / porta per il collegamento di vari dispositivi USB. É possibile collegare alla docking station o all'adattatore vari dispositivi USB utilizzato l'interfaccia USB di tipo A. La porta USB di tipo B viene utilizzata per collegare la docking station o l'adattatore a un laptop/tablet.

HDMI/Porta di visualizzazione - Uno standard per un'interfaccia/porta grafica digitale utilizzata per collegare monitor e altri dispositivi di visualizzazione grafica.

LAN (Local Area Network) - una rete locale di computer, agli la più comune è la cosidettta Ethernet, che alla docking station raggiunge una velocità di trasferimento teorica fino a 2,5 Gbit/s.

Audio - termine che indica un dispositivo di ingresso (microfono) o di uscita (cuffie/altoparlanti).

POPIS

Predni panel:

1. 2x porta USB 2.0
2. 2x porta USB 3.2 Gen.1

Painel superior:

Questo dispositivo è contrassegnato con il seguente symbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In quello modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).

CESTINA

Noi dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopraindicato è conforme alle segunti direttive dell'Unione Europea: Noi dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopraindicato è conforme alle seguenti direttive dell'Unione Europea:
