C31TRI4KDPDPRO100 - Station d'acceuil i-TEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C
Marque	i-TEC
Modèle	C31TRI4KDPDPRO100
Dimensions (L x P x H)	113 x 113 x 31,2 mm
Poids	340 g
Alimentation	Adaptateur secteur USB-C PD (non inclus) ; jusqu'à 100 W en entrée, consommation interne 5-10 W
Connectivité hôte	Câble USB-C intégré de 1 m (USB-C, USB4, Thunderbolt 3/4 compatible)
Ports vidéo	2x DisplayPort (DP++), 1x HDMI
Résolutions supportées (hôte DP 1.4 avec DSC)	1 moniteur : jusqu'à 5K/60 Hz (DP) ou 4K/144 Hz (DP) ou 1440p/144 Hz (HDMI) ; 2 moniteurs : jusqu'à 2x 4K/60 Hz ; 3 moniteurs : jusqu'à 3x 1080p/60 Hz
Ports USB	1x USB-C 3.2 Gen.2 (10 Gbps), 1x USB-C 3.2 Gen.2 (10 Gbps) avec PD, 3x USB-A 3.2 Gen.1 (5 Gbps), 2x USB 2.0
Port réseau	1x Ethernet GLAN RJ-45
Port audio	1x prise combo 3,5 mm (entrée micro/sortie casque)
Fonctionnalités supplémentaires	Bouton marche/arrêt rétroéclairé LED ; clonage adresse MAC (via logiciel i-tec Docker Pro) ; support verrou Kensington
Systèmes d'exploitation compatibles	Windows 10/11, macOS, iPadOS, Android*, Chrome OS, Linux
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes ; éviter de solliciter le câble USB-C ; éteindre la station en fin de journée.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le support technique pour tout problème.

FOIRE AUX QUESTIONS - C31TRI4KDPDPRO100 i-TEC

Quels sont les prérequis pour utiliser la station d'accueil ?

L'appareil hôte doit disposer d'un port USB-C, USB4 ou Thunderbolt 3/4. Pour la charge Power Delivery, le port doit la prendre en charge. Pour les sorties vidéo, le port doit supporter le mode alternatif DisplayPort ou Thunderbolt.

Puis-je utiliser la station d'accueil sans adaptateur secteur ?

Oui, mais avec limitations. Sans adaptateur, les ports USB 3.2 et le port USB-C de données peuvent ne pas fonctionner si les appareils connectés nécessitent plus d'énergie (ex. disques SSD NVMe). Les sorties vidéo, le LAN, l'audio et les ports USB 2.0 restent fonctionnels. Il est recommandé d'utiliser l'adaptateur pour des performances optimales.

Combien de moniteurs puis-je connecter et avec quelles résolutions ?

Cela dépend de l'hôte. Avec un hôte DisplayPort 1.4 supportant DSC, vous pouvez connecter jusqu'à 3 moniteurs : 1 moniteur jusqu'à 5K/60 Hz (DP) ou 4K/144 Hz, 2 moniteurs jusqu'à 2x 4K/60 Hz, 3 moniteurs jusqu'à 3x 1080p/60 Hz. Voir le tableau des résolutions dans la notice.

La station d'accueil fonctionne-t-elle avec macOS ?

Oui, mais macOS ne prend pas en charge le Multi Stream Transport (MST). Ainsi, lorsque plusieurs moniteurs sont connectés, ils affichent tous la même image (mode miroir). Pour un affichage étendu, utilisez un seul moniteur externe.

Comment cloner l'adresse MAC de l'ordinateur ?

Le clonage de l'adresse MAC est possible à l'aide du logiciel i-tec Docker Pro téléchargeable sur le site du fabricant. Cette fonction permet d'utiliser l'adresse MAC de l'ordinateur sur le port Ethernet de la station.

La station d'accueil peut-elle charger mon ordinateur portable ?

Oui, via le port USB-C PD (Power Delivery). La station peut délivrer jusqu'à 100 W à l'ordinateur hôte si l'adaptateur secteur approprié est connecté. Vérifiez que votre ordinateur supporte la charge via USB-C.

Quels sont les voyants LED et leur signification ?

La station dispose d'un bouton rétroéclairé par LED pour l'allumer et l'éteindre. Lorsque la station est sous tension, le bouton est allumé. Aucune autre indication LED n'est présente.

Puis-je verrouiller physiquement la station d'accueil ?

Oui, la station est équipée d'un support pour verrou Kensington, permettant de la sécuriser contre le vol à l'aide d'un câble de verrouillage standard.

Quels sont les conseils d'entretien et de sécurité ?

Débranchez la station avant de la nettoyer avec un chiffon doux et sec. Ne l'exposez pas à l'humidité, à des températures extrêmes ou à des chocs. Évitez de plier ou de tirer sur le câble USB-C. Éteignez la station en fin de journée pour prolonger sa durée de vie.

La station d'accueil est-elle compatible avec les tablettes iPad ?

Oui, avec iPadOS, la station fonctionne en mode miroir (un seul affichage externe). Les iPads ne supportent pas l'extension d'écran via MST. Assurez-vous que votre iPad dispose d'un port USB-C compatible.

MODE D'EMPLOI C31TRI4KDPDPRO100 i-TEC

FR Veuillez dire attentivement le manuel dans son intégralité. Un manuel détaillé est disponible sur notre site www.i-tec.cz/fr/ sous l'onglet "Manuels, pilotes". Si vous avez des problèmes, veuillez contacter notre équipe support à [e-mail]

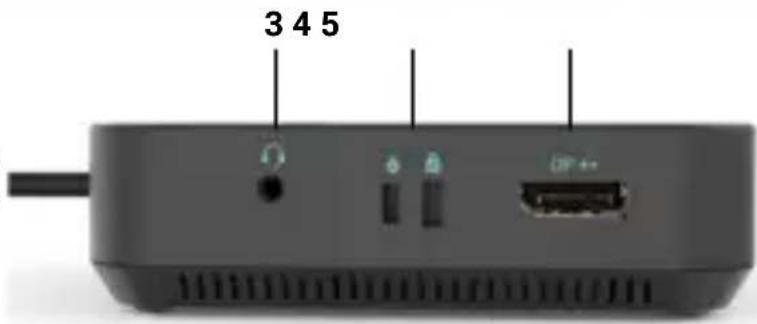

1. Prise combinée audio
2. Soutien au verrou de Kensington
3. DisplayPort (avec support DP++)

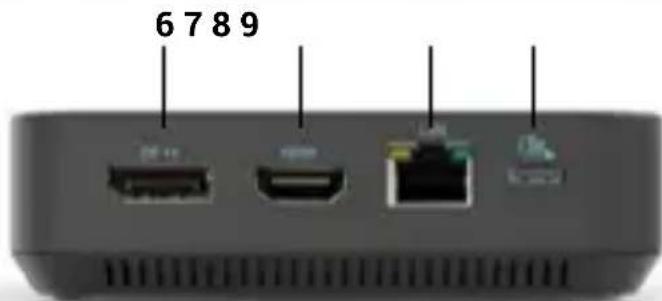

Panneau arrête:

1. DisplayPort (avec support DP++)
2. Port HDMI
3. Port Ethernet GLAN RJ-45
   9.Port USB-C PD.

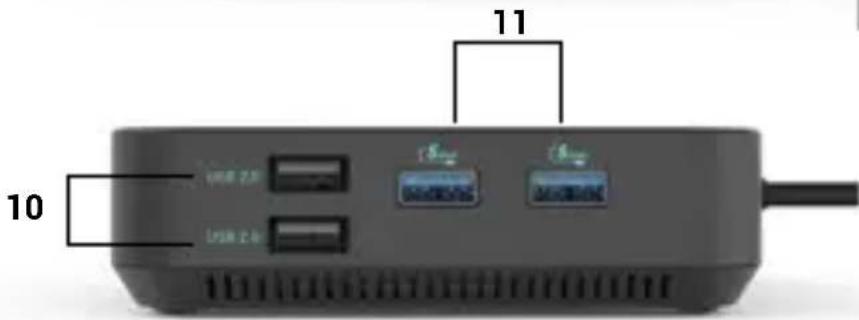

Panneau de gauche:

10.2 ports USB 2.0
11.2 ports USB 3.2 Gen.1

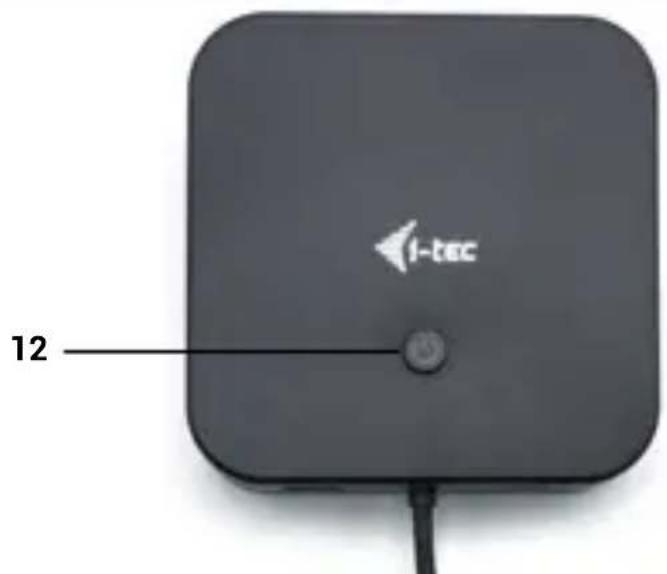

Top Panel:

1. Bouton rétroéclairé par LED pour allumer et étéindre la station d'accueil.

CARACTERISTIQUES TECHNIQUES

• 1x cable USB-C intégré pour la connexion à l'appareil (100 cm).
• Technologie de station d'accueil : USB-C (MST)
• Alimentation : jusqu'à 100 W
• Consommation électrique interne : 5-10W (plus d'informations ici)
• Ports video: 2x DisplayPort (supportant DP++, 1x HDMI

Résolution :

• Periphérique hôte avec support DisplayPort 1.2 :

• 1 moniteur - 1x HDMI ou DP → jusqu'à 4K/30Hz

• 1 moniteur - 1x HDMI ou DP → jusqu'à 1080p/120Hz
• 2 moniteurs - 1x DP + 1x HDMI → jusqu'à 2x 1080p/60Hz.
  2 moniteurs - 2x DP → jusqu'à 2x 1080p/60Hz

• 3 moniteurs - 1x HDMI + 1x DP + 1x DP → jusqu'à 1x 1080p/60Hz + jusqu'à 2x 720p/60Hz*

• Periphérique hôte avec support DisplayPort 1.4 :

• 1 moniteur - 1x HDMI — jusqu'à 4K/60Hz

• 1 moniteur - 1x DP → jusqu'à 4K/60Hz
• 2 moniteurs - 1x DP + 1x HDMI → jusqu'à 2x 1440p/60Hz*
• 2 moniteurs - 1x DP + 1x HDMI → jusqu'à 2x 4K/30Hz
  2 moniteurs - 2x DP → jusqu'à 2x 4K/30Hz

• 3 moniteurs - 1x HDMI + 1x DP + 1x DP → jusqu'à 3x 1080p/60Hz*

• Periphérique hôte DisplayPort 1.4 avec prise en charge DSC :

• 1 moniteur - 1x HDMI → jusqu'à 4K/60Hz

• 1 moniteur - 1x DP → jusqu'à 5K/60Hz
• 1 moniteur - 1x HDMI → jusqu'à 1440p/144Hz ou 1080p/240Hz
• 1 moniteur - 1x DP → jusqu'à 4K/144Hz ou 1440p/240Hz ou 1080p/360Hz
• 2 moniteurs - 1x DP + 1x HDMI → jusqu'à 2x 4K/60Hz*
• 2 moniteurs - 1x DP + 1x HDMI ou DP → jusqu'à 2x 1440p/144Hz*

• 3 moniteurs - 1x HDMI + 1x DP + 1x DP → jusqu'à 3x 4K/30Hz*

• 1x port USB-C 3.2 Gen.2 (10 Gbps)

• 1x port USB-C 3.2 Gen.2 (10 Gbps) + PD (Power delivery)
• 3x port USB-A 3.2 Gen. 1 (5 Gbps)
  2 ports USB 2.0
• 1x Ethernet GLAN RJ-45 port
• 1x 3.5 mm Combo Audio port
• Indication par LED
• Interrupteur ON/OFF pour allumer et éteindre la station d'accueil
• Clonage de l'adresse MAC : oui (à l'aide du logiciel i-tec Docker Pro)
  VOL:S1,S2,S3
• Soutien au verroude Kensington
• OS: Windows 11, Windows 10, macOS, iPadOS, Android*, Chrome OS et Linux avec les dernières mises à jour
• Dimensions du produit : 113 x 113 x 31,2 mm • Poids du produit : 340 g
• Dimensions de l'emballage : 250 x 242 x 50 mm

Notes de specifications :

• Le système d'exploitation macOS ne prend pas en charge le Multi Stream Transport (MST), ce qui signifie que lorsqu'il est connecté à macOS, la même image sera projetée sur tous les moniteurs connectés.
  ** iPadOS, Android ne prennant pas en charge la technologie de transfert video multi-écrans, ni l'option d'écran étendu. Cela signifie que lorsqu'il est connecté à un monisteur externe, seul l'écran miroir sera affché. (Non valable pour les androides avec DEX et l'extension Easy Projection)

La station d'accueil peut être utilisée sans adaptateur d'alimentation. Dans ce cas, les sorties video, le LAN (RJ-45), l'audio/micro et les deux ports USB 2.0 seront toujours fonctionnels. Cependant, les ports USB 3.2 et le port de données USB-C peuvent ne pas fonctionner lors de la connexion d'appareils ayant des besoin en énergie plus élevés (par exemple, les disques SSD, en particulier les disques NVMe). Dans ce cas, la station d'accueil peut s'éteindre. Nous recommendons d'utiliser la station d'accueil avec l'adaptateur d'alimentation connecté pour s'assurer que tous les ports sont utilisés et que les vitesses de transfert de données maximales sont atteintes.

Remarque: si elle est connectée à un apparéil Android, la station d'accueil ne fonctionnera que si l'adaptateur d'alimentation est connecté. L'adaptateur n'est pas inclus.

EXIGENCES DU SYSTÉME

Exigences matérielles :

Appareils dotés d'un port USB-C, USB4 ou Thunderbolt™ 3/4 libre.

Exigences pour la fonction Power Delivery :

• Appareils dotés d'un port USB-C, USB4 ou Thunderbolt™ 3/4 libre avec prise en charge de Power Delivery.

Exigences en matière de sortie video :

• Appareils dotés d'un port USB-C ou USB4 libre prenatal en charge le mode alternatif DisplayPort ou le port Thunderbolt™ 3/4.

Système d'exploitation :

• Windows 10 / 11, macOS, iPadOS, Android*, Chrome OS et Linux avec les dernières mises à jour
• macOS ne prend pas en charge le transport de flux multiples (MST). Si vous connectez deux moniteurs à une station macOS, les deux moniteurs afficheront la même image.
  ** iPadOS, les systèmes Android ne prennant pas en charge la technologie de transfert d'images multécrans ou l'option d'écran étendu. Cela signifie que seul l'écran miroir s'affiche lorsqu'il est connecté à un moniteur externe. (Non valable pour les apparêls Android avec les extensions DEX et Easy Projection).

L'INSTALLATION DES PILOTES

Windows:

Uniquement si un problème est détecté avec l'adaptateur LAN, par exemple :

En cas de coupures, de réseau lent et de détction insuffisante ou inexistante du réseau local. Vous pouvez télécharger les pilotes LAN ici dans la section Manuels, Pilotes :

https://i-tec.pro/product/c31triple4kdockpdpro/

MacOS:

Il n'est pas nécessaire d'insteller des pilotes.

CONSIGNES DE SECURITE POUR L'UTILISATION DE LA STATION D'ACCUEIL

• Ne pas exposer à des températures et à une humidité extrêmes.
• Utilisez l'appareil sur des supports plats pour éviter de glisser et de tomber sur le sol. Conservez les commandes et le manuel pour un usage ultérieur.
• Évitez de solliciter le port ou le cable USB-C.
• Redémarrez régulierément le produit à l'aide du bouton ON/OFF ou en le débranchant du secteur. Ne branchez pas d'adaptateurs USB-C PD sur des ports USB-C qui ne sont pas indiqués comme étant des ports à connecter. Adaptateur d'alimentation USB-C PD.
• Il est recommandé d'eteindre la station d'accueil à la fin de la journée.

En collaboration avec le service après-vente :

• Vérifier le fonctionnement après une chute dans l'eau ou sur le sol.
• Vérifier le fonctionnement lorsque le couvercle est fissure.
• Se plaindre du fait que l'appareil ne fonctionne pas conformément au manuel.

Disponible sur notre site web www-i-tec.pro sous "FAQ" pour ce produit.

GLOSSaire DES TERMES

Interface / port / connecteur / entrée / emplacement - l'endroit où deux apparciels sont physiquement connectés.

Contrôleur - composant semi-conducteur (appele chipset) d'un ordinateur portable ou d'une tablette qui assure le fonctionnement de l'un des ports.

Thunderbolt™ - est une interface matérielle rapide qui vous permet de connecter des apparils (péripériques) à votre ordinateur via un bus d'extension. Thunderbolt combine PCI-Express et DisplayPort dans une interface de données en série. Il permet de connecter en guirlande jusqu'à 6 péripériques Thunderbolt™ supplémentaires, avec des taux de transfert Thunderbolt™ 3/4 pouvant atteindre 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - est un connecteur symétrique Permet une charge plus rapide, l'alimentation, le double role (non seulement hôte, mais aussi invité), la prise en charge des modes alternatifs - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) et la notification d'erreur via le dispositif Billboard.

USB-C Power Delivery (USB-C PD) - fonction optionnelle du connecteur USB-C. Un connecteur doté de cette fonction peut à la fois charger et recharger. Un connecteur doté de ce support peut à la fois charger et être charge, et prend en charge des charges de 10W à 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - norme pour l'interface USB / port pour la connexion de divers dispositifs USB. Divers périphériques USB peuvent etre connectés à la station d'accueil ou à l'adaptateur à l'aide de l'interface USB de type A. Le port USB de type B est utilisé pour connecter la station d'accueil ou l'adaptateur à un ordinateur portable/une tablette.

HDMI/Port d'affichage - Norme pour une interface/port graphique numérique utilisé pour connecter des moniteurs et d'autres dispositifs d'affichage graphique.

LAN (Local Area Network) - réseau informatique local, dont le plus courant est aujourd'hui l'Ethernet, qui atteint sur la station d'accueil un taux de transfert théorique pouvant aller jusqu'à 2,5 Gbit/s.

Audio - terme designant un dispositif d'entrée (microphone) ou de sortie (casque/haut-parleurs) audio.

DESCRIPCION

Panel frontal:

-Peso do produits: 340 g

Ce dispositif est revetu du marquage avec le symbole de recyclage indiqué ci-dessus.Àveut dire,qu'une fois découlée la vie utile dudit dispositif, vous vous voyagez dans l'obligation d'assurer, que le dispositif se trouve déposé en un respectif centre de collecte, dûment établi à cette fin, et non en d'autres centres de ramassage qui soient destinés à déposer de courants déchets municipaux non triés. De cette manière, on contribue considérablement à une amélioration en matière d'environnement où nous vivons tous. (Seulement pour l'Union Européenne).
