GEBRUIKSAANWIJZING C31TRI4KDPDPRO100 i-TEC

NL Wij vragen u friendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op once website www.i-tec.cz/nl/ onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen(Int)kunt u contact opnemen met ons supportcenter via [e-mail].

1. Audio-combostekker
2. Ondersteuning voor Kensington-slot
3. DisplayPort (met ondersteuning voor DP++)

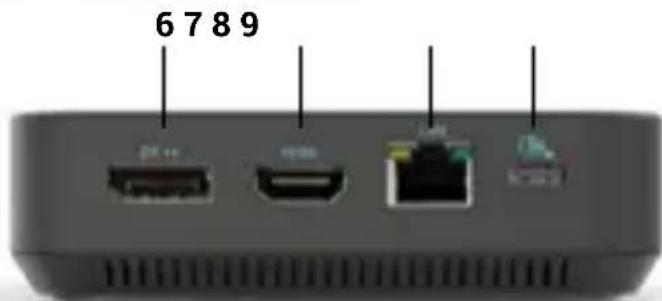

Achterpaneel:

1. DisplayPort (met ondersteuning voor DP++)
   7.HDMI-poort
2. Ethernet GLAN RJ-45-poort
3. USB-C PD-poort.

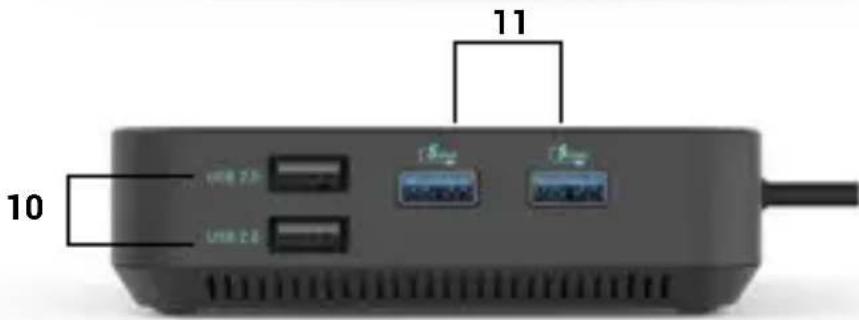

Linkerpanel:

1. 2x USB 2.0-poort
2. 2x USB 3.2-poort Gen.1

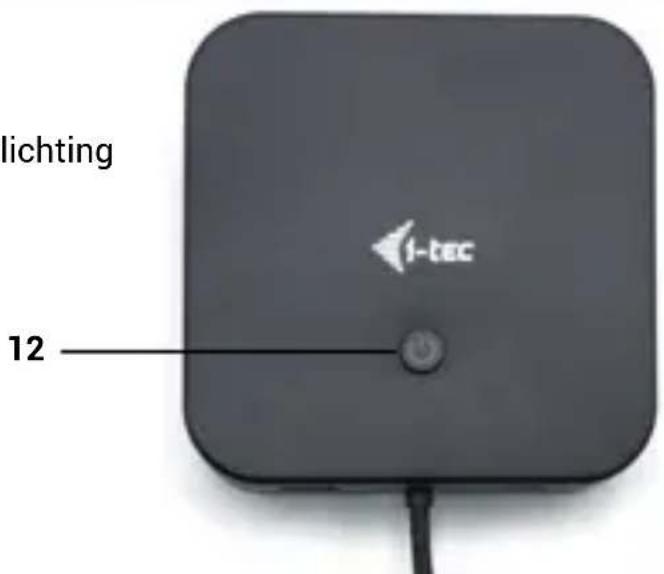

Bovenste paneel:

1. Knop met LED-achtergrundverlichting om het dockingstation aan en uit te zetten.

SPECIFICATIONS

• 1x geintegreerde USB-C kabel voor aansluiting op het apparaat (100 cm)
• Dockingstation-technologie: USB-C (MST)
  Voeding: tot 100 W
• Intern stroomverbruik: 5-10W (meer info hier)
• Videopoorten: 2x DisplayPort (met ondersteuning voor DP++, 1x HDMI)

Resolutie:

• Hostapparaat met ondersteuning voor DisplayPort 1.2:

• 1 monitor - 1x HDMI of DP → tot 4K/30Hz

• 1 monitor - 1x HDMI of DP → tot 1080p/120Hz
• 2 monitoren - 1x DP + 1x HDMI → tot 2x 1080p/60Hz*.
• 2 monitoren - 2x DP → tot 2x 1080p/60Hz*

• 3 monitoren - 1x HDMI + 1x DP + 1x DP → tot 1x 1080p/60Hz + tot 2x 720p/60Hz*

• Hostapparaat met ondersteuning voor DisplayPort 1.4:

• 1 monitor - 1x HDMI → tot 4K/60Hz

• 1 monitor - 1x DP → tot 4K/60Hz
• 2 monitoren - 1x DP + 1x HDMI → tot 2x 1440p/60Hz*
• 2 monitoren - 1x DP + 1x HDMI → tot 2x 4K/30Hz
  2 monitoren - 2x DP → tot 2x 4K/30Hz

• 3 monitoren - 1x HDMI + 1x DP + 1x DP → tot 3x 1080p/60Hz*

• DisplayPort 1.4-hostapparaat met DSC-ondersteuning:

• 1 monitor - 1x HDMI → tot 4K/60Hz

• 1 monitor - 1x DP → tot 5K/60Hz
• 1 monitor - 1x HDMI → tot 1440p/144Hz of 1080p/240Hz
• 1 monitor - 1x DP → tot 4K/144Hz of 1440p/240Hz of 1080p/360Hz
• 2 monitoren - 1x DP + 1x HDMI → tot 2x 4K/60Hz*
• 2 monitoren - 1x DP + 1x HDMI of DP → tot 2x 1440p/144Hz*

• 3 monitoren - 1x HDMI + 1x DP + 1x DP → tot 3x 4K/30Hz*

• 1x USB-C 3.2 Gen.2 poort (10 Gbps)

• 1x USB-C 3.2 poort Gen.2 (10 Gbps) + PD (Power delivery)
• 3x USB-A 3.2 poort Gen.1 (5 Gbps)
• 2x USB 2.0-poort
• 1x Ethernet GLAN RJ-45-poort
  -1x3,5mmComboAudio-poort
• LED-indicatie
• AAN/UIT-schakelaar om het dockingstation aan en uit te zetten
• MAC-adres klonen: ja (met i-tech Docker Pro software)
  VOL: S1, S2, S3
• Ondersteuning voor Kensington-slot
• OS: Windows 11, Windows 10, macOS, iPadOS, Android*, Chrome OS en Linux met de新模式 updates
  -Afmetingen product: 113× 113× 31,2mm
  Gewicht product: 340 g
  -Afmetingen verpakking: 250× 242× 50mm

Specifications:

• Het macOS-besturingsystem ondersteunt geen Multi Stream Transport (MST), wat betekent dat bij aansluiting op macOS hetzelfde beeld op alle aangesloten monitoren worden geprojecteerd.
  ** iPadOS en Android ondersteunen geen video-overdrachtstechnologie voor meerere schermen, noch de optie voor een uitgebrecht scherm. Dit betekent dat bij aansluiting op een externe monitor alleen het gespiegelde scherm worden weergegeven. (Niet geldig voor androids met DEX en Easy Projection-uitbreiding) Het docking station kan worden gebruikt zonder dat er een voedingsadapter is aangesloten. In dit geval zullen de video-uitgangen, LAN (RJ-45), audio/microfoon en beiden USB 2.0-poorten.altijd werken.

Het isECHTER mogelijk dat de USB 3.2-poorten en de USB-C-datapoort Niet werken bij het aansluiten van apparaten die meer stroom nodig hebben (bijvoorbeeld SSD's, met name NVMeschijven). In dit geval kan het docking station uitschakelen. We raden aan het dock-ing station te gebruiken met de voedingsadapter aangesloten om ervoor te zorgen dat alle poorten worden gebruikt en dat de maximale gegevensoverdrachtsnelheden worden bereikt.

Opmerking: Als het dock is aangesloten op een Android-apparaat, werkht het alleen als de voedingsadapter is aangesloten.

Apparaten met een vrij USB-C, USB4 of Thunderbolt 3/4 poort

Vereisten voor de Power Delivery-functie:

• Apparaten met een vrije USB-C, USB4 of Thunderbolt™ 3/4 poort met ondersteuning voor Power Delivery

Vereisten voor video-uitvoer:

• Apparaten met een vrije USB-C of USB4-poort die DisplayPort Alternate Mode of Thunderbolt™ 3/4-poort ondersteunt

Besturingsystem:

• Windows 10/11, macOS, iPadOS, Android*, Chrome OS en Linux met de{nieuwste updates

• macOS ondersteunt Multi Stream Transport (MST) Niet. Als je twee monitors aansluit op een macOS-station, zullen beiden monitors hetzelfde beeld weergeven.
  ** iPadOS, Android-systemen ondersteunen geen beeldoverdrachttechnologie voor meer-dere schermen of de optie voor een uitgebrecht scherm. Dit betekent dat alleen het gespiegelde scherm worden weergegeven bij aansluiting op een externe monitor. (Niet geldig voor Android-apparaten met DEX- en Easy Projection-uitbreidingen).

STUURPROGRAMMA'S INSTALLEREN

Windows:

Alleen als er een probleem worden gedetecteerd met de LAN-adapter, bijvoorbeeld : In het geval van storingen, een traag netwerk en in het geval van slechte of geen LAN detectie. Je kunt LAN-stuurprogramma's hier downloaden in de sectie Handleidingen, Stuurprogramma's: https://i-tec.pro/product/c31triple4k dockpdpro/

MacOS:

Je hoeft geen stuurprogramma's te installereren.

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUK VAN HET DOCKINGSTATION

• Niet blootstellen aan extreme temperatures en vochtigheid.
• Gebruik het apparaat op vlakke ondergronden om uitglijden en vallen op de grond te voorkomen. Bewaar de bediening en handleiding voor later gebruik.
• Vermijd spanning op de USB-C koort of kabel.
• Start het product regelmatig opnieuw op met de AAN/UIT-knop of door de stekker uit het stopcontact te halen. Sluit USB-C PD-adapters Niet aan op USB-C-poorten die nicht zijn gemarkeerd als poorten om aan te sluiten. USB-C PD voedingsadapter.
• Het worden aanbevolen om het docking station aan het einde van de dag UIT te schakelen.

In samenwerking met de serviceafdeling:

• Controller de werkung na een val in het water of op de grond.
• Controller de werkung als het deksel gebarsten is.
• Klaag over het feit dat het apparaat Niet werkt volgens de handleiding.

VEELGESTELDE VRAGEN

Beschikbaar op unsere website www-i-tec.pro onder "FAQ" voor dit product

VERKLARENDE WOORDENLIJST

Interface / poort / connector / ingang / slot - deplaats waar twee apparaten fysiek met elkaar verbondenহ.

Controller - een halfgeleidercomponent (chipset genoemd) in een notebook/tablet die zorgt voor de werking van een van de poorten.

Thunderbolt™ - is een snelle hardware-interface waarmee je apparaten (randapparaten) op je computer kurz aansluten via een uitbreidingsbus. Thunderbolt combineert PCI-Express en DisplayPort in een seriële data-interface. Je kurz tot 6 extra Thunderbolt™ apparaten in series schakelen, met Thunderbolt™ 3/4 overdrachtsnelheden tot 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - is een symmetrische connector Zorgt voor sneller opladen, voeding, dual-rol (niet alleen host, maar ook gast), ondersteuning voor alternatieve modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) en fouitmelding via Billboardapparaat.

USB-C Power Delivery (USB-C PD) - optionele functie van de USB-C connector. Een connector met deze ondersteuning kan zowel opladen als opgeladen worden, en ondersteunt belastingen van 10W tot 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard voor USB-interface / poort voor het aansluiten van verschillende USB-apparaten. Verschillende USB-apparaten können worden aangesloten op het dockingstation of de adapter via de USB Type-A-interface. De USB Type B poort worden gezruikt om het docking station of de adapter aan te sluiten op een laptop/tablet.

HDMI/Display Port - Een standard voor een digitale grafische interface/poort die worden gezruikt om monitoren en andere grafische weergaveapparaten aan te sluiten.

LAN (Local Area Network) - een lokaal computernetwork, nu de meest voorkomende is de zogenaamde Ethernet, die op het docking station bereikt een theoretische overdrachtssnelheid van maximaal 2,5 Gbit / s.

Audio - een term voor een audio-ingang (microfoon) of -uitgang (koptelefoon/luidsprekers).

BESKRIVNING

Frontpanel:

Dit apparaat is voorzien van het bovenvermelde recyclingsymbol. Dit betekent dat u aan het einde van de levensduur van het apparaat ervoor dient te zorgen dat het afzonderlijk worden opgeslagen op een verzamelpunt dat hiervoor is ingericht en nicht opplaatsen die+zijn aangewezen voor de verwijdering van gewoon ongesorteerd gemeentelijk afval. Dit za bijdragen aan de verbetering van de leefomgeving van ons allemaal. (Alleen voor de Europese Unie)
