CADUALHDMIDOCKPD - Dockstation i-TEC - Gratis gebruiksaanwijzing en handleiding

Producttype	Dockingstation
Merk	i-TEC
Model	CADUALHDMIDOCKPD
Afmetingen (L x B x H)	222 x 82 x 27 mm
Gewicht	312 g
Voeding	DC 20V/5A, netadapter inbegrepen
Geleverde vermogen (Power Delivery)	85 W
Connectiviteit	1x USB-C (host), 2x USB 3.2 Gen1, 4x USB 2.0, 2x HDMI, 1x Ethernet GLAN RJ-45 (DisplayLink DL-3900), 1x audio-uitgang 3,5 mm, 1x microfooningang 3,5 mm, 1x DC-ingang
Maximale videoresolutie (1 monitor)	HDMI tot 1440p/50Hz
Maximale videoresolutie (2 monitoren)	2x 1080p/60Hz
Technologie	DisplayLink + USB-C PD
Ondersteunde besturingssystemen	Windows 10/11, macOS, Android 5+, Chrome OS R51+, Linux Ubuntu
Hoofdfuncties	Dubbel scherm, PD-opladen 85W, meerdere USB-poorten, Ethernet, audio en microfoon
MAC-adres klonen	Ja, via i-tec Docker Pro software
VESA-montage	Ja, ondersteund
Kensington-slot	Ja
Onderhoud en reiniging	Reinigen met een droge, zachte doek; vermijd vloeistoffen en oplosmiddelen
Veiligheid	Niet blootstellen aan vocht of extreme temperaturen; gebruik op een vlak oppervlak; trek de stekker uit het stopcontact bij langdurige niet-gebruik
Onderdelen en repareerbaarheid	Neem contact op met i-TEC ondersteuning voor reparaties; geen aparte reserveonderdelen beschikbaar

Veelgestelde vragen - CADUALHDMIDOCKPD i-TEC

Hoe installeer ik de dockingstation op Windows?

Download en voer DisplayLink Cleaner uit vanaf de Synaptics-website, herstart de computer, installeer de DisplayLink-stuurprogramma, start opnieuw op en sluit vervolgens de dockingstation aan.

Is de dockingstation compatibel met macOS?

Ja, installeer DisplayLink Manager via Synaptics en sta schermopname toe in Systeemvoorkeuren > Beveiliging & Privacy > Privacy. Schakel de app in en sluit de dockingstation aan.

Wat is de maximale ondersteunde resolutie met twee monitoren?

Met twee monitoren is de maximale resolutie 2x 1080p/60Hz via de HDMI-poorten.

Kan ik mijn laptop opladen via de dockingstation?

Ja, als uw laptop een USB-C- of Thunderbolt 3/4-poort heeft met Power Delivery-ondersteuning. De station levert tot 85W laadvermogen.

Welke besturingssystemen worden ondersteund?

Windows 10/11, macOS, Android 5 of hoger, Chrome OS R51 of hoger, en Linux Ubuntu.

Hoe werkt het klonen van MAC-adres?

Het klonen van MAC-adres is mogelijk via de i-tec Docker Pro software. Hiermee kunt u het MAC-adres van de computer naar de dockingstation repliceren voor naadloze netwerkintegratie.

Is de dockingstation compatibel met Android-apparaten?

Ja, met Android 5 of hoger. Mogelijk moet u een DisplayLink-stuurprogramma installeren via een externe link.

Wat te doen als de dockingstation niet goed werkt?

Herstart de dockingstation via de ON/OFF-knop of haal de stekker uit het stopcontact. Controleer ook of de DisplayLink-stuurprogramma's correct zijn geïnstalleerd. Als het probleem aanhoudt, neem dan contact op met de ondersteuning op [e-mail].

Kan ik USB-C-apparaten aansluiten op de dockingstation?

Ja, de dockingstation heeft een USB-C-poort voor apparaten (kabel en USB-C naar USB-A-adapter inbegrepen). De andere USB-poorten accepteren USB-A-apparaten.

Wordt de dockingstation met een USB-C-kabel geleverd?

Ja, een USB-C-kabel van 100 cm is bij de verpakking inbegrepen.

GEBRUIKSAANWIJZING CADUALHDMIDOCKPD i-TEC

NL Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op onze website www.i-tec.cz/nl/ onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen kunt u contact opnemen met ons supportcenter via [e-mail].

1. AAN/UIT-knop
2. 1x voedingsingang (DC 20V/8A)
3. 1x USB-C poort voor aansluiting van USB-C (Thunderbolt™) of USB-A apparaten
4. 2x USB-A 3.2 Gen 2 (10Gbps)
5. 3x HDMI
6. 2x DP
7. 1x Ethernet GLAN RJ-45 poort

Specifications

• 1x USB-C poort voor aansluiting van USB-C (Thunderbolt™) of USB-A apparaten (USB-C kabel en USB-C naar USB 3.0 adapter meegeleverd)
• Dockingstationtechnologie: displayLink + USBC DP Alt + USB-C PD-modus
  • Voeding: 100 W
• Videopoorten:
• 3x HDMI
• 2x DP

- Resolutie

• 1 monitor - 1x Display Port → tot 4K/60Hz
• 1 monitor - 1x HDMI 1/2 → tot 4K/60Hz
• 1 monitor - 1x HDMI 3* →tot 4K/60Hz (of tot 1440p/144Hz)
• 2 monitoren - 1x Display Port/HDMI 1/2+ 1x Display Port/HDMI 1/2 → tot 2x 4K/60Hz
• 2 monitoren - 1x Display Port/HDMI 1/2+ 1x HDMI 3* → tot 4K/60Hz en 4K/60Hz
• 3 monitoren - 1x Display Port/HDMI 1/2+ 1x Display Port/HDMI 1/2+ 1x HDMI 3* → tot 3x 4K/60Hz

• 4x USB-A 3.2 Gen 2 (10Gbps)

• 2x USB-C 3.2 Gen 2 (10Gbps)

• 1x Ethernet GLAN RJ-45-poort (DisplayLink DL-6950)

- 1x 3,5mm gecombineerde audio-aansluiting

• MAC-adres klonen: ja (met i-tec Docker Pro software)

• VOL: S1, S2, S3

- Ondersteuning voor Kensington-slot

• VESA-montageondersteuning

- USB-C naar USB-C/USB-A kabel (100 cm)

• 1x voedingsingang (DC 20V/8A)

- LED-indicator

- Afmetingen product: 223 x 92 x 30 mm

* De HDMI 3-poort werkt alleen als het dock is aangesloten op een Thunderbolt™- of USB-Cpoort (met ondersteuning voor DisplayPort Alt-modus).

Hardwarevereisten:

- Apparaten met een vrije USB-A, USB-C of Thunderbolt™ 3/4 poort.

Vereisten voor voeding:

- Apparaten met een vrije USB-C of Thunderbolt™3-poort met ondersteuning voor "Power Delivery".

HDMI uitgangsvereisten 3:

- Apparaten met een vrije USB-C poort met ondersteuning voor "DisplayPort Alternate Mode" of Thunderbolt™ 3/4 poort.

Besturingssysteem:

- Windows 10/11, macOS, Android 5 of hoger, Chrome OS R51 of hoger, Linux Ubuntu. Als het docking station is aangesloten via USB 3.0, wordt het opladen van laptops en tablets niet ondersteund.

STUURPROGRAMMA'S INSTALLEREN

Windows:

1. Download DisplayLink Cleaner en voer deze uit: https://synaptics.com/products/displaylink-graphics/downloads/windowsinstallation-cleaner
2. Start de laptop opnieuw op
3. Download en installeer het DisplayLink-stuurprogramma: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4. Start de laptop opnieuw op
5. Sluit de dockingstations aan

macOS:

1. Download en installeer DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2. De installatie vraagt je om de schermopname in te schakelen

a. Ga naar tabblad APPLE / Systeemvoorkeuren / Beveiliging & privacy / Privacy
b. Zoek Schermopname op het tabblad Privacy
c. Klik op het slotje in de linkerbenedenhoek
d. Voer je wachtwoord in
e. Schakel het selectievakje naast DisplayLink Manager in

1. Na de installatie opent u DisplayLink Manager vanaf Launchpad.
2. Zoek het DisplayLink-pictogram in de bovenste menubalk en open het.
3. Selecteer "Start app automatisch na inloggen".

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK VAN HET DOCKINGSTATION

• Niet blootstellen aan extreme temperaturen en vochtigheid.
• Gebruik het apparaat op vlakke kussentjes om uitglijden en vallen op de grond te voorkomen.
• Bewaar de drivers en handleiding voor later gebruik.
• Vermijd spanning op de USB-C poort of kabel.
• Start het product regelmatig opnieuw op met de AAN/UIT-knop of door de stekker uit het stopcontact te halen.
• Het wordt aanbevolen om het docking station aan het einde van de dag uit te schakelen.

In samenwerking met de serviceafdeling:

• Controleer de functionaliteit na een val in het water of op de grond.
• Controleer de werking als het deksel gebarsten is.
• Klaag over het feit dat het apparaat niet werkt volgens de handleiding.

VEELGESTELDE VRAGEN

Beschikbaar op onze website www-i-tec.pro onder "FAQ" voor dit product

VERKLARENDE WOORDENLIJST

Interface / poort / connector / ingang / slot - de plaats waar twee apparaten fysiek met elkaar verbonden zijn.

Controller - een halfgeleidercomponent (zogenaamde chipset) in een notebook/tablet, die zorgt voor de werking van een van de poorten.

Thunderbolt™ - is een snelle hardware-interface waarmee je apparaten (randapparaten) op je computer kunt aansluiten via een uitbreidingsbus. Thunderbolt combineert PCI-Express en DisplayPort in een seriële data-interface. Je kunt tot 6 extra Thunderbolt™ apparaten aansluiten en de overdrachtsnelheid voor Thunderbolt™ 3/4 is tot 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - is een symmetrische connector Maakt sneller opladen, stroom, dual-role (niet alleen host maar ook gast), ondersteuning voor Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) en foutmelding via Billboard-apparaat mogelijk.

USB-C Power Delivery (USB-C PD) - een optionele functie van de USB-C connector. Een connector met deze ondersteuning kan zowel opladen als opgeladen worden, en ondersteunt belastingen van 10W tot 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - standaard voor USB-interface / poort voor het aansluiten van verschillende USB-apparaten. Verschillende USB-apparaten kunnen worden aangesloten op het dockingstation of de adapter via de USB Type-A-interface. De USB type B poort wordt gebruikt om het docking station of de adapter aan te sluiten op een laptop/tablet.

HDMI/Display Port - Een standaard voor een digitale grafische interface/poort die wordt gebruikt om monitoren en andere grafische weergaveapparaten aan te sluiten.

LAN (Local Area Network) - local area network, nu het meest gebruikt is het zogenaamde Ethernet, dat theoretische overdrachtsnelheden tot 2,5 Gbit/s bereikt bij het docking station.

Audio - een term voor een audio-invoer (microfoon) of uitvoerapparaat (koptelefoon/luidsprekers).

BESKRIVNING

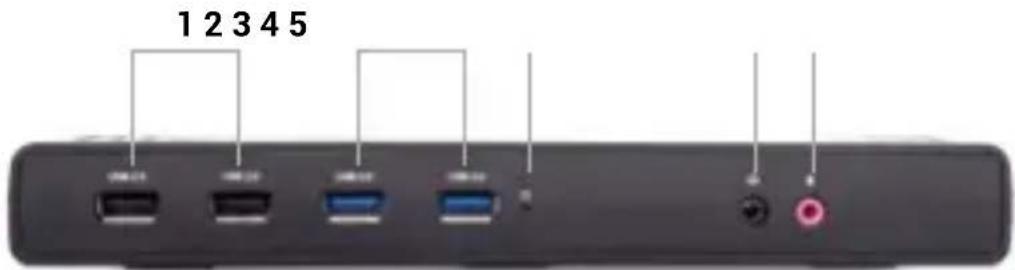

Frontpanel

Dit apparaat is voorzien van het bovenvermelde recyclingsymbool. Dit betekent dat u aan het einde van de levensduur van het apparaat ervoor dient te zorgen dat het afzonderlijk wordt opgeslagen op een verzamelpunt dat hiervoor is ingericht en niet op plaatsen die zijn aangewezen voor de verwijdering van gewoon ongesorteerd gemeentelijk afval. Dit zal bijdragen aan de verbetering van de leefomgeving van ons allemaal. (Alleen voor de Europese Unie)

SVENSKA

Wij verklaren op eigen verantwoordelijkheid dat het bovengenoemde product in overeenstemming is met de volgende richtlijnen van de Europese Unie:
