INSTRUKCJA OBSŁUGI CADUALHDMIDOCKPD i-TEC

PL Upewnij się, że uważnie przeczytałeś instrukcji obsługi. Szczegółowy podręcznik jest dostępny na naszej stronie internetowej www.i-tec.cz/pl/ w zakładce "Instrukcje, sterowniki". W razie jakichkolwiek problemów, skontaktuj się z naszym serwisem pod adresem: [e-mail]

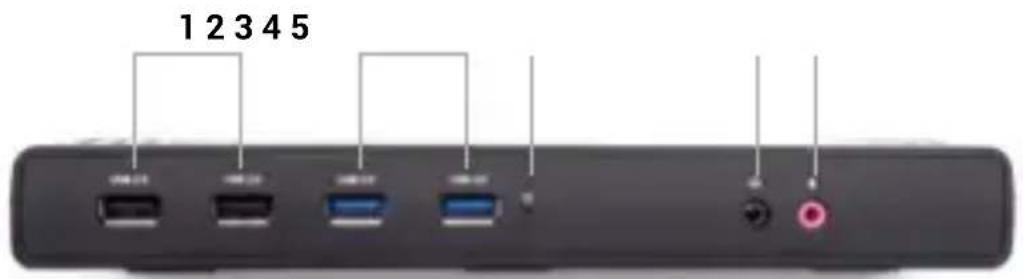

1. 2x USB 2.0
2. 2x port USB 3.2 Gen.1
3. Wskazanie LED
   4.Wyjście audio 3,5 mm
4. Wejście mikrofonowe 3,5 mm

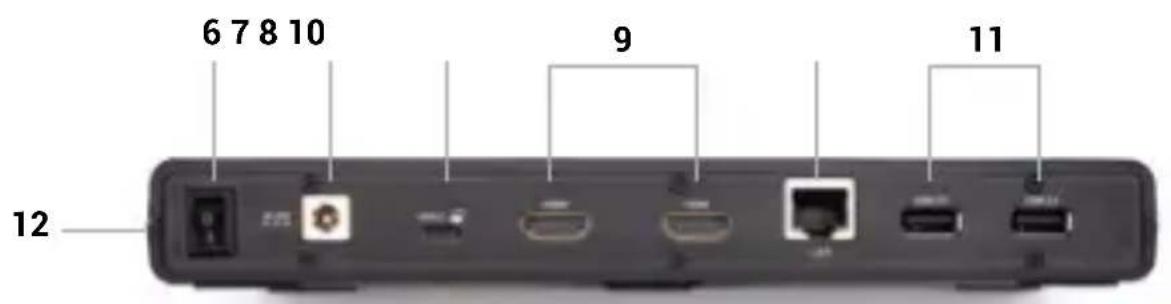

Panel tylny

6 7 8 10 9 11 12

1. Przełącznik On/Off do włączania i wyłączania stacji dokującej
2. Wejście zasilania
3. Port USB-C do podłączenia stacji dokującej do laptopa
4. 2x HDMI
5. Port Ethernet GLAN RJ-45 (DisplayLink DL-3900)
6. 2x USB 2.0

Panel boczny

1. Obsługa blokady Kensington

SPECYFIKACJA

• 1x port USB-C do podłączenia urządzeń USB-C lub USB-A (kabel USB-C i adapter USB-C do USB 3.0 w zestawie)
• Technologia stacji dokującej: DisplayLink + USB-C PD
  • Dostarczana moc: 85 W
• Porty wideo:

- 2x HDMI

- Rozdzielczość:

• 1 monitor - 1x HDMI → do 1440p/50Hz

• 2 monitory - 2x HDMI → do 2x 1080p/60Hz

• 2x port USB 3.2 Gen1
  • 4 porty USB 2.0
  • 1x port Ethernet GLAN RJ-45 (DisplayLink DL-3900)

• 1x wyjście audio 3,5 mm, 1x wejście mikrofonowe 3,5 mm
• 1x wejście zasilania (DC 20V/5A)
• Klonowanie adresów MAC: tak (przy użyciu oprogramowania i-tec Docker Pro)
  • VOL: S1, S2, S3
• Obsługa blokady Kensington
• Obsługa montażu VESA
  • Kabel USB-C (100 cm)
• System operacyjny: Windows 10/11, macOS, Android 5 lub nowszy, Chrome OS R51 lub nowszy, Linux Ubuntu
• Łatwa instalacja sterowników (Windows, MacOS, Ubuntu, Android (łącze zewnętrzne))
  • Wymiary produktu: 222 x 82 x 27mm mm
  • Waga produktu: 312g

WYMAGANIA SYSTEMOWE

Wymagania sprzętowe:

- Urządzenia z wolnym portem USB-A, USB-C, USB4 lub Thunderbolt™ 3/4.

Wymagania dotyczące funkcji Power Delivery:

- Urządzenia z wolnym portem USB-C, USB4 lub Thunderbolt™ 3/4 z obsługą Power Delivery

System operacyjny:

- Windows 10/11, macOS, Android 5 lub nowszy, Chrome OS R51 lub nowszy, Linux Ubuntu. Jeśli stacja dokująca jest podłączona przez USB 3.0, ładowanie laptopów i tabletów nie jest obsługiwane.

INSTALACJA STEROWNIKÓW

Windows:

1. Pobierz i uruchom program DisplayLink Cleaner: https://synaptics.com/products/displaylink-graphics/downloads/windowsinstallation-cleaner
2. Uruchom ponownie laptopa
3. Pobierz i zainstaluj sterownik DisplayLink: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4. Uruchom ponownie laptopa
5. Podłącz stację dokującą

macOS:

1. Pobierz i zainstaluj aplikację DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos

2. Podczas instalacji zostanie wyświetlony monit o włączenie nagrywania ekranu a. Przejdź do zakładki APPLE / Preferencje systemowe / Bezpieczeństwo i prywatność / Prywatność b. Znajdź Nagrywanie ekranu w zakładce Prywatność c. Kliknij blokadę w lewym dolnym rogu d. Wprowadź hasło e. Zaznacz pole obok DisplayLink Manager

3. Po instalacji otwórz aplikację DisplayLink Manager z Launchpada

4. Znajdź ikonę DisplayLink na górnym pasku menu i otwórz ją.
5. Wybierz "Uruchom aplikację automatycznie po zalogowaniu"
6. Podłącz stację dokującą

INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE KORZYSTANIA ZE STACJI DOKUJĄCEJ

• Nie wystawiać na działanie ekstremalnych temperatur i wilgotności.
• Używaj urządzenia na płaskich podkładkach, aby uniknąć poślizgnięcia się i upadku na ziemię.
• Zachowaj sterowniki i instrukcję obsługi do późniejszego wykorzystania.
• Unikaj obciążania portu USB-C lub kabla.
• Produkt należy okresowo uruchamiać ponownie za pomocą przycisku ON/OFF lub odłączając go od zasilania.
• Nie podłączaj adapterów USB-C PD do portów USB-C, które nie są oznaczone jako porty do podłączenia. Zasilacz PD USB-C.
• Zaleca się wyłączenie stacji dokującej pod koniec dnia.

We współpracy z działem serwisu:

• Sprawdzić działanie po upadku do wody lub na ziemię.
• Sprawdzić działanie, gdy pokrywa jest pęknięta.
• Skarzyć się, że urządzenie nie działa zgodnie z instrukcją obsługi.

CZĘSTO ZADAWANE PYTANIA

Dostępne na naszej stronie internetowej www-i-tec.pro w sekcji „FAQ” dla tego produktu.

SŁOWNIK POJĘĆ

Interfejs / port / złącze / wejście / gniazdo - miejsce, w którym dwa urządzenia są fizycznie połączone.

Kontroler - element półprzewodnikowy (tzw. chipset) w notebooku / tablecie, zapewniający działanie jednego z portów.

Thunderbolt™ - to szybki interfejs sprzętowy, który umożliwia podłączanie urządzeń (peryferiów) do komputera za pośrednictwem magistrali rozszerzeń. Thunderbolt łączy PCI-Express i DisplayPort w szeregowy interfejs danych. Pozwala na podłączenie do 6 dodatkowych urządzeń Thunderbolt™, a prędkość transferu dla Thunderbolt™ 3/4 wynosi do 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - to symetryczne złącze umożliwia szyb- sze ładowanie, zasilanie, podwójną rolę (nie tylko hosta, ale także gościa), obsługę trybu Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) i powiadamianie o błędach za po- mocą urządzenia Billboard.

USB-C Power Delivery (USB-C PD) - opcjonalna funkcja złącza USB-C. Złącze z tą obsługą może zarówno ładować, jak i być ładowanym, i obsługuje obciążenia od 10 W do 240 W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard interfejsu / portu USB do podłączania różnych urządzeń USB. Do stacji dokującej lub adaptera można podłączyć różne urządzenia USB za pomocą interfejsu USB typu A. Port USB typu B służy do podłączenia stacji dokującej lub adaptera do laptopa/tabletu.

HDMI/Display Port - standard cyfrowego interfejsu graficznego/portu używanego do podłączania monitorów i innych graficznych urządzeń wyświetlających.

LAN (Local Area Network) - sieć lokalna, obecnie najpopularniejszy jest tzw. Ethernet, który osiąga teoretyczne prędkości transferu do 2,5 Gbit/s w stacji dokującej.

Audio - termin oznaczający wejście audio (mikrofon) lub urządzenie wyjściowe (słuchawki/głośniki).

POPIS

Predný panel

1 2 3 4 5

1. Indikácia LED
2. 1x 3,5mm kombinovaný audio konektor
3. 2x USB-A 3.2 Gen 2 (10Gbps)
4. 2x USB-C 3.2 Gen 2 (10Gbps)

Bočný panel

1. Podpora zámku Kensington

Zadný panel

6 7 8 10 9 11 12

To urządzenie oznakowane jest specjalnym symbolem odzysku. Pookresie użytkowania trzeba je zwrócić do odpowiedniego punktu zbiórki i nie wolno umiestczać go razem z nieposortowanymi odpadami. Takie działanie przyniese korzyść dla środowiska. (Tylko w Unii Europejskiej)

LIETUVIU

My deklarujemy na naszą wyłączną odpowiedzialność, że wyżej wymieniony produkt jest zgodny z następującymi dyrektywami Unii Europejskiej:

EMS (For EMC, Für EMC, Pour la CEM, Para EMC, Per la compatibilità elettromagnetica, Pro EMC, Pre EMC, Dla Kompatybilności elektromagnetycznej, Skirtas EMC, Voor EMC, För EMC, Para EMC):

EN 55032:2015/A11:2020; EN IEC 61000-3-2:2021, EN61000-3-3:2013/A1:2019

EN 55035:2017+/A11:2020

For Electrical Safety, Für die elektrische Sicherheit, Pour la sécurité électrique, Para la seguridad eléctrica, Per la sicurezza elettrica, Pro Elektrickou bezpečnost, pre Elektrickú bezpečnost', dla Bezpieczeństwa, Elektros saugai, Voor elektrische veiligheid, För elsäkerhet, Para segurança eléctrica:

EN 62368-1:2014+A11:2017

RoHS:

2011/65/EU; EU 2015/863

and it is safety under conditions of standard application / und ist sicher bei standardmäßiger Nuttzung / et c'est la sécurité dans des conditions d'application standard / y es seguridad bajo condiciones de aplicación estándar / ed è sicuro in condizioni d'uso normali / a je bezpečný za podmínek obvyklého použití / a je bezpečný za podmienok obvyklého použitia / oraz jest produktem bezpiecznym przy standardowym wykorzystywaniu / ir naudojant įprastomis sąlygomis yra saugus /en is veilig onder de omstandigheden van normaal gebruik / och det är säkerhet under förhållanden med standardtillämpning. / e é a segurança em condições de aplicação normal

Signed for and on behalf of: / Unterzeichnet für und im Namen von: / Signé pour et au nom de: / Firmado por y en nombre de: / Firmato in nome e per conto di: / Podepsáno za a jménem: / Podpísané za a v mene: / Podpisano w imieniu i na rzecz: / Pasirašyta už ir vardu: / Ondertekend voor en namens: / Undertecknat för och på uppdrag av: / Assinado por e em nome de:

Ostrava 15.01.2024
