MANUALE UTENTE CADUALHDMIDOCKPD i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

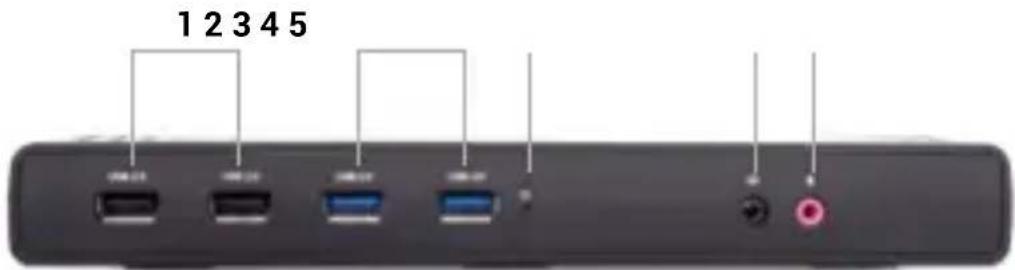

1. 2x USB 2.0
2. 2 porte USB 3.2 Gen.1
3. Indicazione a LED
4. 3,5 mm Uscita audio
5. Ingresso microfono da 3,5 mm

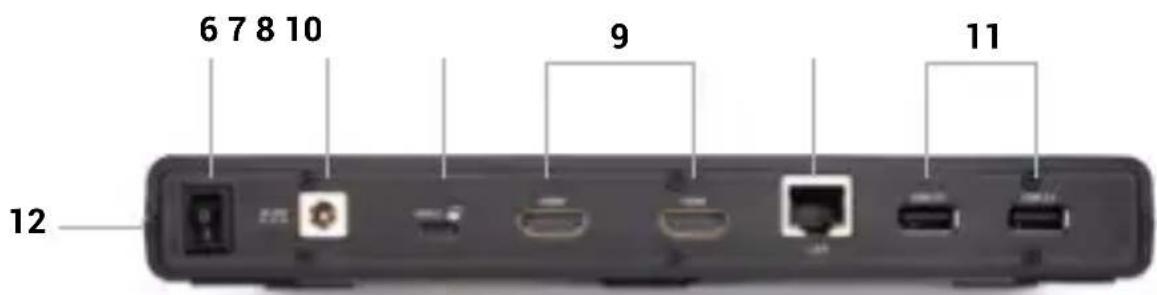

Pannello posteriore

6 7 8 10 9 11 12

1. Interruttore On/Off per l'accensione e lo spegnimento della docking station
2. Ingresso per l'alimentazione
3. Porta USB-C per il collegamento del dock a un laptop
4. 2x HDMI
5. Porta Ethernet GLAN RJ-45 (DisplayLink DL-3900)
6. 2x USB 2.0

Pannello laterale

1. Supporto per il lucchetto Kensington

SPECIFICHE TECNICHE

• 1x porta USB-C per il collegamento a dispositivi USB-C o USB-A (cavo USB-C e adattatore da USB-C a USB 3.0 inclusi)
• Tecnologia della docking station: DisplayLink + USB-C PD
• Potenza erogata: 85W
• Porte video:

- 2x HDMI

- Risoluzione:

• 1 monitor - 1x HDMI → fino a 1440p/50Hz
• 2 monitor - 2x HDMI → fino a 2x 1080p/60Hz

• 2 porte USB 3.2 Gen1
• 4 porte USB 2.0
• 1x porta Ethernet GLAN RJ-45 (DisplayLink DL-3900)
- 1x uscita audio da 3,5 mm, 1x ingresso microfono da 3,5 mm
• 1x ingresso di alimentazione (DC 20V/5A)
- Clonazione dell'indirizzo MAC: sì (utilizzando il software i-tec Docker Pro)
• VOL: S1, S2, S3
- Supporto per il lucchetto di Kensington
- Supporto per il montaggio VESA
• Cavo USB-C (100 cm)
- OS: Windows 10 / 11, macOS, Android 5 o successivo, Chrome OS R51 o successivo, Linux Ubuntu
- Facile installazione del driver (Windows, MacOS, Ubuntu, Android (link esterno))
- Dimensioni del prodotto: 222 x 82 x 27mm
- Peso del prodotto: 312g

REQUISITI DI SISTEMA

Requisiti hardware:

- Dispositivi con una porta USB-A, USB-C, USB4 o Thunderbolt™ 3/4

libera. Requisiti per la funzione Power Delivery:

- Dispositivi con una porta USB-C, USB4 o Thunderbolt™ 3/4 libera con Power Delivery supporto

Sistema operativo:

- Windows 10 / 11, macOS, Android 5 o successivo, Chrome OS R51 o successivo, Linux Ubuntu Se la docking station è collegata tramite USB 3.0, la ricarica di laptop e tablet non è supportata.

INSTALLAZIONE DEI DRIVER

Windows:

1. Scaricare ed eseguire DisplayLink Cleaner: https://synaptics.com/products/displaylink-graphics/downloads/windowsinstallation-cleaner
2. Riavviare il portatile
3. Scaricare e installare il driver DisplayLink: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4. Riavviare il portatile
5. Collegare le docking station

macOS:

1. Scaricare e installare DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2. L'installazione richiede di attivare la Registrazione dello schermo
   a. Andare alla scheda APPLE / Preferenze di sistema / Sicurezza e privacy / Privacy
   b. Individuare Registrazione schermo nella scheda Privacy
   c. Fare clic sul lucchetto nell'angolo in basso a sinistra
   d. Immettere la password
   e. Selezionare la casella accanto a DisplayLink Manager
3. Dopo l'installazione, aprire DisplayLink Manager dal Launchpad.
4. Individuare l'icona DisplayLink nella barra dei menu superiore e aprirla.
5. Selezionare "Avvia automaticamente l'applicazione dopo l'accesso".
6. Collegare la docking station

ISTRUZIONI DI SICUREZZA PER L'UTILIZZO DELLA DOCKING STATION

• Non esporre a temperature e umidità estreme.
• Utilizzare il dispositivo su tappetini piatti per evitare di scivolare e cadere a terra.
• Conservare i driver e il manuale per un uso successivo.
• Evitare di sforzare la porta o il cavo USB-C.
• Riavviare periodicamente il prodotto utilizzando il pulsante ON/OFF o scollegandolo dalla rete elettrica.
• Non collegare gli adattatori USB-C PD alle porte USB-C che non sono contrassegnate come porte per il collegamento dell'adattatore di alimentazione USB-C PD.
• Si consiglia di spegnere la docking station alla fine della giornata.

In collaborazione con il servizio di assistenza:

• Verificare la funzionalità dopo la caduta in acqua o a terra.
• Verificare la funzionalità quando il coperchio è incrinato.
• Lamentarsi perché il dispositivo non funziona secondo il manuale.

DOMANDE FREQUENTI

Disponibile sul nostro sito web www-i-tec.pro alla voce "FAQ" per questo prodotto

GLOSSARIO DEI TERMINI

Interfaccia / porta / connettore / ingresso / slot - il punto in cui due dispositivi sono fisicamente collegati.

Controller - un componente semiconduttore (il cosiddetto chipset) in un notebook/tablet, che assicura il funzionamento di una delle porte.

Thunderbolt™ - è un'interfaccia hardware veloce che consente di collegare dispositivi (periferiche) al computer tramite un bus di espansione. Thunderbolt combina PCI-Express e DisplayPort in un'interfaccia dati seriale. Consente di collegare fino a 6 dispositivi Thunderbolt™ aggiuntivi e la velocità di trasferimento per Thunderbolt™ 3/4 è fino a 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - è un connettore simmetrico Consente una ricarica più veloce, l'alimentazione, il doppio ruolo (non solo host ma anche guest), il supporto della modalità Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e la notifica degli errori tramite il dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - una caratteristica opzionale del connettore USB-C. Un connettore con questo supporto può sia per caricare che per essere caricati, e supporta carichi da 10W a 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard per l'interfaccia USB / porta per il collegamento di vari dispositivi USB. È possibile collegare alla docking station o all'adattatore vari dispositivi USB utilizzando l'interfaccia USB di tipo A. La porta USB di tipo B viene utilizzata per collegare la docking station o l'adattatore a un laptop/tablet.

HDMI/Porta di visualizzazione - Uno standard per un'interfaccia/porta grafica digitale utilizzata per collegare monitor e altri dispositivi di visualizzazione grafica.

LAN (Local Area Network) - rete locale, oggi la più diffusa è la cosiddetta Ethernet, che raggiunge velocità di trasferimento teoriche fino a 2,5 Gbit/s alla docking station.

Audio - termine che indica un dispositivo di ingresso (microfono) o di uscita (cuffie/al-toparlanti).

POPIS

Přední panel

1 2 3 4 5

Questo dispositivo è contrassegnato con il seguente simbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In questo modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).

ČEŠTINA

Noi dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopra indicato è conforme alle seguenti direttive dell'Unione Europea: Noi dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopra indicato è conforme alle seguenti direttive dell'Unione Europea:
