| Tipo de producto | Estación de acoplamiento |
| Marca | i-TEC |
| Modelo | CADUALHDMIDOCKPD |
| Dimensiones (L x A x H) | 222 x 82 x 27 mm |
| Peso | 312 g |
| Alimentación | DC 20V/5A, adaptador de corriente incluido |
| Potencia suministrada (Power Delivery) | 85 W |
| Conectividad | 1x USB-C (host), 2x USB 3.2 Gen1, 4x USB 2.0, 2x HDMI, 1x Ethernet GLAN RJ-45 (DisplayLink DL-3900), 1x salida de audio de 3,5 mm, 1x entrada de micrófono de 3,5 mm, 1x entrada DC |
| Resolución de vídeo máxima (1 monitor) | HDMI hasta 1440p/50Hz |
| Resolución de vídeo máxima (2 monitores) | 2x 1080p/60Hz |
| Tecnología | DisplayLink + USB-C PD |
| Sistemas operativos compatibles | Windows 10/11, macOS, Android 5+, Chrome OS R51+, Linux Ubuntu |
| Funciones principales | Pantalla dual, carga PD 85W, múltiples puertos USB, Ethernet, audio y micrófono |
| Clonación de dirección MAC | Sí, mediante el software i-tec Docker Pro |
| Montaje VESA | Sí, compatible |
| Bloqueo Kensington | Sí |
| Mantenimiento y limpieza | Limpiar con un paño seco y suave, evitar líquidos y disolventes |
| Seguridad | No exponer a la humedad, temperaturas extremas; usar sobre una superficie plana; desconectar en caso de desuso prolongado |
| Piezas de repuesto y reparabilidad | Contactar al soporte de i-TEC para cualquier reparación; no hay piezas de repuesto disponibles por separado |
Preguntas frecuentes - CADUALHDMIDOCKPD i-TEC
Preguntas de los usuarios sobre CADUALHDMIDOCKPD i-TEC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Estación de acoplamiento en formato PDF gratis! Encuentra tus instrucciones CADUALHDMIDOCKPD - i-TEC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CADUALHDMIDOCKPD de la marca i-TEC.
MANUAL DE USUARIO CADUALHDMIDOCKPD i-TEC
ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en support@itecproduct.com

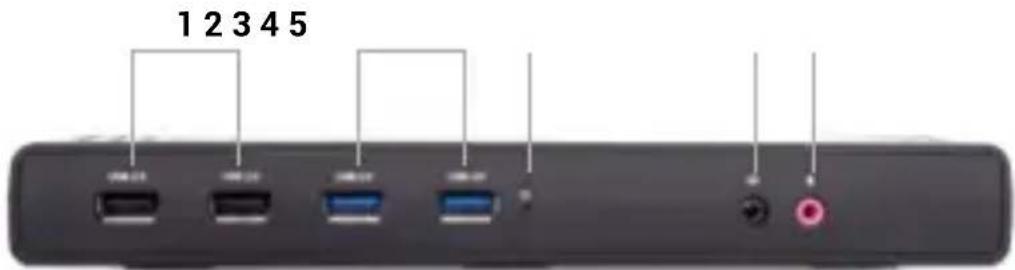

- 2x USB 2.0
- 2 puertos USB 3.2 Gen.1
- Indicación LED
- Salida de audio de 3,5 mm
- Entrada de micrófono de 3,5 mm

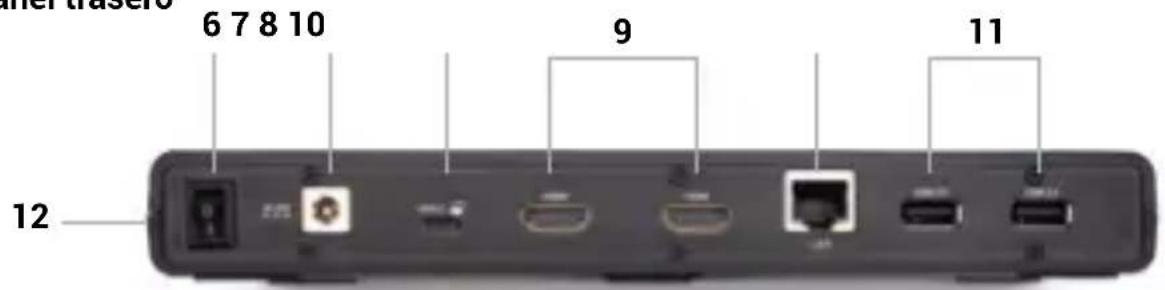

Panel trasero
- Interruptor de encendido/apagado para encender y apagar la base de conexión
- Entrada de alimentación
- Puerto USB-C para conectar la base a un portátil
- 2x HDMI
- Puerto Ethernet GLAN RJ-45 (DisplayLink DL-3900)
- 2x USB 2.0
Panel lateral
- Soporte para cerradura Kensington
ESPECIFICACIONES
- 1x puerto USB-C para conexión a dispositivos USB-C o USB-A (cable USB-C y adaptador de USB-C a USB 3.0 incluidos)
- Tecnología de la estación de acoplamiento: DisplayLink + USB-C PD
- Potencia: 85 W
- Puertos de vídeo:
- 2x HDMI
- Resolución
- 1 monitor - 1x HDMI → hasta 1440p/50Hz
- 2 monitores - 2x HDMI → hasta 2x 1080p/60Hz
• 2 puertos USB 3.2 Gen1
• 4 puertos USB 2.0
• 1 puerto Ethernet GLAN RJ-45 (DisplayLink DL-3900) - 1 salida de audio de 3,5 mm, 1 entrada de micrófono de 3,5 mm
- 1x entrada de alimentación (DC 20V/5A)
- Clonación de direcciones MAC: sí (sí (mediante el software i-tec Docker Pro)
• VOL: S1, S2, S3 - Soporte para cerradura Kensington
- Soporte para montaje VESA
- Cable USB-C (100 cm)
- SO: Windows 10 / 11, macOS, Android 5 o posterior, Chrome OS R51 o posterior, Linux Ubuntu
- Fácil instalación del controlador (Windows, MacOS, Ubuntu, Android (enlace externo))
- Dimensiones del producto: 222 x 82 x 27mm
- Peso del producto: 312g
REQUISITOS DEL SISTEMA
Requisitos de hardware:
- Dispositivos con un puerto USB-A, USB-C, USB4 o Thunderbolt™ 3/4 libre.
Requisitos para la función Power Delivery:
- Dispositivos con un puerto USB-C o Thunderbolt™3 libre compatible con "Power Delivery".
Sistema operativo:
- Windows 10 / 11, macOS, Android 5 o posterior, Chrome OS R51 o posterior, Linux Ubuntu. Si la base de conexión está conectada mediante USB 3.0, no es posible cargar portátiles ni tabletas.
INSTALACIÓN DE CONTROLADORES
Windows:
- Descargue y ejecute DisplayLink Cleaner: https://synaptics.com/products/displaylink-graphics/downloads/windowsinstallation-cleaner
- Reinicie el portátil
- Descargue e instale el controlador DisplayLink: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
- Reinicia tu portátil
- Conectar la base de conexión
macOS:
- Descargue e instale DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
- La instalación le pedirá que habilite la grabación de pantalla
a. Vaya a la pestaña APPLE / Preferencias del Sistema / Seguridad y Privacidad / Privacidad
b. Busque Grabación de Pantalla en la pestaña Privacidad
c. Haga clic en el candado de la esquina inferior izquierda
d. Introduzca su contraseña
e. Marque la casilla situada junto a DisplayLink Manager - Después de la instalación, abra DisplayLink Manager desde Launchpad
- Busque el icono DisplayLink en la barra de menú superior y ábralo
- Selecciona "Iniciar app automáticamente después de iniciar sesión"
- Conecta la base de conexión
INSTRUCCIONES DE SEGURIDAD PARA EL USO DE LA BASE DE CONEXIÓN
- No exponer a temperaturas y humedad extremas.
- Utilice el aparato sobre almohadillas planas para evitar resbalones y caídas en el suelo.
- Conserve los controladores y el manual para su uso posterior.
- Evita forzar el puerto USB-C o el cable.
- Reinicie el producto periódicamente utilizando el botón ON/OFF o desenchufándolo de la red eléctrica.
- No enchufes adaptadores USB-C PD en puertos USB-C que no estén marcados como puertos para conectar adaptadores de corriente USB-C PD.
- Se recomienda apagar la base de conexión al final del día.
En colaboración con el servicio técnico:
- Compruebe el funcionamiento después de caer al agua o al suelo.
- Verifique la funcionalidad cuando la cubierta esté agrietada.
- Quejarse de que el aparato no funciona según el manual.
PREGUNTAS MÁS FRECUENTES
Disponible en nuestro sitio web www-i-tec.pro en "FAQ" para este producto
GLOSARIO DE TÉRMINOS
Interfaz / puerto / conector / entrada / ranura: lugar donde se conectan físicamente dos dispositivos.
Controlador: componente semiconductor (denominado chipset) de un portátil o tableta que garantiza el funcionamiento de uno de los puertos.
Thunderbolt™: es una rápida interfaz de hardware que permite conectar dispositivos (periféricos) al ordenador a través de un bus de expansión. Thunderbolt combina PCI-Express y DisplayPort en una interfaz de datos en serie. Permite conectar hasta 6 dispositivos Thunderbolt™ adicionales, y la velocidad de transferencia para Thunderbolt™ 3/4 es de hasta 40Gbit/s.
USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - es un conector simétrico Permite una carga más rápida, alimentación, doble función (no solo host sino también guest), compatibilidad con Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) y notificación de errores a través de dispositivo Billboard.
USB-C Power Delivery (USB-C PD): una función opcional del conector USB-C. Un con- nector con esta compatibilidad puede tanto cargar como ser cargado, y admite cargas de 10W a 240W
USB 3.2 / 3.1 / 3.0 / 2.0 - estándar para interfaz USB / puerto para conectar diversos dispositivos USB. La interfaz USB de tipo A permite conectar varios dispositivos USB a la base de conexión o al adaptador. El puerto USB de tipo B se utiliza para conectar la base de conexión o el adaptador a un ordenador portátil/tableta.
HDMI/Puerto de pantalla: norma para una interfaz/puerto de gráficos digitales que se utiliza para conectar monitores y otros dispositivos de visualización gráfica.
LAN (Local Area Network) - red de área local, actualmente la más común es la denominada Ethernet, que alcanza velocidades teóricas de transferencia de hasta 2,5 Gbit/s en la estación de acoplamiento.
Audio: término que designa un dispositivo de entrada (micrófono) o salida (auriculares/altavoces) de audio.
DESCRIZIONE
Pannello frontale
REQUISITOS DO SISTEMA
Requisitos de hardware:
El dispositivo está indicado por el símbolo de reciclaje. Esto significa que al final de la vida útil de la instalación, debe asegurarse de que se almacene por separado en un punto de recolección establecido para este fin y no en los lugares designados para la eliminación de desechos municipales ordinarios sin clasificar. Contribuirá a mejorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)
