Tipo de producto	Base de conexión USB-C
Marca	i-TEC
Modelo	C31TRI4KDPDPRO100
Dimensiones (L x P x H)	113 x 113 x 31,2 mm
Peso	340 g
Alimentación	Adaptador de corriente USB-C PD (no incluido); hasta 100 W de entrada, consumo interno 5-10 W
Conectividad del host	Cable USB-C integrado de 1 m (USB-C, USB4, Thunderbolt 3/4 compatible)
Puertos de video	2x DisplayPort (DP++), 1x HDMI
Resoluciones compatibles (host DP 1.4 con DSC)	1 monitor: hasta 5K/60 Hz (DP) o 4K/144 Hz (DP) o 1440p/144 Hz (HDMI); 2 monitores: hasta 2x 4K/60 Hz; 3 monitores: hasta 3x 1080p/60 Hz
Puertos USB	1x USB-C 3.2 Gen.2 (10 Gbps), 1x USB-C 3.2 Gen.2 (10 Gbps) con PD, 3x USB-A 3.2 Gen.1 (5 Gbps), 2x USB 2.0
Puerto de red	1x Ethernet GLAN RJ-45
Puerto de audio	1x conector combo de 3,5 mm (entrada de micrófono/salida de auriculares)
Funcionalidades adicionales	Botón de encendido/apagado retroiluminado LED; clonación de dirección MAC (mediante software i-tec Docker Pro); soporte para candado Kensington
Sistemas operativos compatibles	Windows 10/11, macOS, iPadOS, Android*, Chrome OS, Linux
Mantenimiento y limpieza	Desconectar el dispositivo, limpiar con un paño suave y seco. No usar productos líquidos o abrasivos.
Seguridad	No exponer a la humedad o temperaturas extremas; evitar tensiones en el cable USB-C; apagar la base al final del día.
Piezas de repuesto y reparabilidad	No hay piezas reparables por el usuario. Contactar al soporte técnico para cualquier problema.

Preguntas frecuentes - C31TRI4KDPDPRO100 i-TEC

¿Cuáles son los requisitos para usar la base de conexión?

El dispositivo host debe disponer de un puerto USB-C, USB4 o Thunderbolt 3/4. Para la carga Power Delivery, el puerto debe ser compatible. Para las salidas de video, el puerto debe soportar el modo alternativo DisplayPort o Thunderbolt.

¿Puedo usar la base de conexión sin adaptador de corriente?

Sí, pero con limitaciones. Sin adaptador, los puertos USB 3.2 y el puerto USB-C de datos pueden no funcionar si los dispositivos conectados requieren más energía (ej. discos SSD NVMe). Las salidas de video, LAN, audio y los puertos USB 2.0 siguen funcionando. Se recomienda usar el adaptador para un rendimiento óptimo.

¿Cuántos monitores puedo conectar y con qué resoluciones?

Depende del host. Con un host DisplayPort 1.4 que soporte DSC, puede conectar hasta 3 monitores: 1 monitor hasta 5K/60 Hz (DP) o 4K/144 Hz, 2 monitores hasta 2x 4K/60 Hz, 3 monitores hasta 3x 1080p/60 Hz. Consulte la tabla de resoluciones en el manual.

¿La base de conexión funciona con macOS?

Sí, pero macOS no admite Multi Stream Transport (MST). Por lo tanto, cuando se conectan varios monitores, todos muestran la misma imagen (modo espejo). Para una pantalla extendida, use un solo monitor externo.

¿Cómo clonar la dirección MAC del ordenador?

La clonación de la dirección MAC es posible mediante el software i-tec Docker Pro descargable desde el sitio del fabricante. Esta función permite usar la dirección MAC del ordenador en el puerto Ethernet de la base.

¿La base de conexión puede cargar mi ordenador portátil?

Sí, a través del puerto USB-C PD (Power Delivery). La base puede suministrar hasta 100 W al ordenador host si se conecta el adaptador de corriente adecuado. Verifique que su ordenador admita la carga a través de USB-C.

¿Cuáles son los indicadores LED y su significado?

La base dispone de un botón retroiluminado por LED para encenderla y apagarla. Cuando la base está encendida, el botón está iluminado. No hay ninguna otra indicación LED.

¿Puedo bloquear físicamente la base de conexión?

Sí, la base está equipada con un soporte para candado Kensington, que permite asegurarla contra robos con un cable de bloqueo estándar.

¿Cuáles son los consejos de mantenimiento y seguridad?

Desconecte la base antes de limpiarla con un paño suave y seco. No la exponga a la humedad, temperaturas extremas o golpes. Evite doblar o tirar del cable USB-C. Apague la base al final del día para prolongar su vida útil.

¿La base de conexión es compatible con tablets iPad?

Sí, con iPadOS, la base funciona en modo espejo (una sola pantalla externa). Los iPads no admiten la extensión de pantalla a través de MST. Asegúrese de que su iPad tenga un puerto USB-C compatible.

MANUAL DE USUARIO C31TRI4KDPDPRO100 i-TEC

ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro situ web, www.i-tec.cz/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algunos problema, pángase en contacto con我们的 equipo de soporte en [e-mail]

1. Toma combinada de audio
2. Soporte para cerradura Kensington
3. DisplayPort (compatible con DP++)

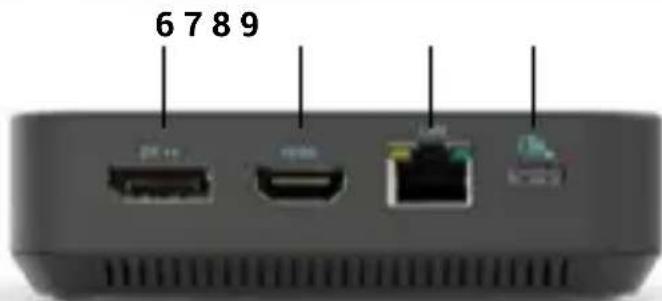

Paneltrasero:

1. DisplayPort (compatible con DP++)
2. Puerto HDMI
3. Puerto Ethernet GLAN RJ-45
4. Puerto USB-C PD.

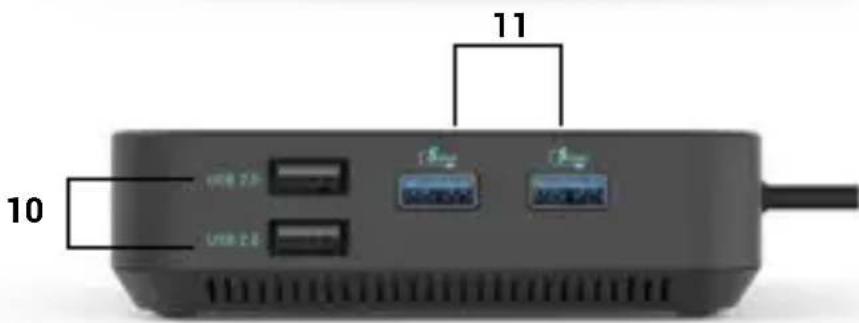

Panel izquierdo:

1. 2 puertoos USB 2.0
   11.2 puertos USB 3.2 Gen.1

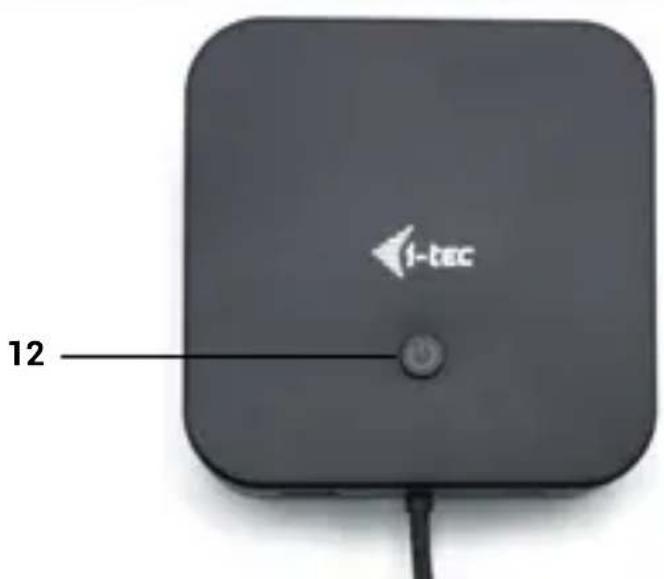

Panel superior:

1. Botón retroiluminado por LED para encender y apagar la base de connexion.

ESPECIFICACIONES

• 1x cable USB-C integrado para la connexion al dispositivo (100 cm)
• Tecnología de estación de acoplimiento: USB-C (MST)
• Potencia: hasta 100 W
• Consumo interno: 5-10W (más información hoy)
• Puertos de video: 2x DisplayPort (compatible con DP++, 1x HDMI)

Resolución:

Dispositivo host compatible con DisplayPort 1.2:

• 1 monitor - 1x HDMI o DP → hasta 4K/30Hz
• 1 monitor - 1x HDMI o DP → hasta 1080p/120Hz
• 2 monotones - 1x DP + 1x HDMI → hasta 2x 1080p/60Hz*
• 2 monotones - 2x DP → hasta 2x 1080p/60Hz*
• 3 monitores - 1x HDMI + 1x DP + 1x DP → hasta 1x 1080p/60Hz + hasta 2x 720p/60Hz*.

Dispositivo host compatible con DisplayPort 1.4:

• 1 monitor - 1x HDMI → hasta 4K/60Hz
• 1 monitor - 1x DP → hasta 4K/60Hz
• 2 monitores - 1x DP + 1x HDMI → hasta 2x 1440p/60Hz*.
• 2 monotones - 1x DP + 1x HDMI → hasta 2x 4K/30Hz*.
• 2 monotones - 2x DP → hasta 2x 4K/30Hz*.
• 3 monitores - 1x HDMI + 1x DP + 1x DP → hasta 3x 1080p/60Hz*.

Dispositivo host DisplayPort 1.4 compatible con DSC:

• 1 monitor - 1x HDMI → hasta 4K/60Hz
• 1 monitor - 1x DP → hasta 5K/60Hz
• 1 monitor - 1x HDMI →hasta 1440p/144Hz o 1080p/240Hz
• 1 monitor - 1x DP → hasta 4K/144Hz o 1440p/240Hz o 1080p/360Hz
• 2 monotones - 1x DP + 1x HDMI → hasta 2x 4K/60Hz*.
• 2 monitores - 1x DP + 1x HDMI o DP → hasta 2x 1440p/144Hz*.

• 3 monitores - 1x HDMI + 1x DP + 1x DP → hasta 3x 4K/30Hz*.

• 1x puerto USB-C 3.2 Gen.2 (10 Gbps)

• 1x puerto USB-C 3.2 Gen.2 (10 Gbps) + PD (Power delivery)
  3 puertoos USB-A 3.2 Gen.1 (5 Gbps)
• 2 puertos USB 2.0
• 1 puerto Ethernet GLAN RJ-45
• 1x puerto de audio combo de 3,5 mm
• Indicación LED
• Interruptor ON/OFF para encender y apagar la base de connexion
• Clonación de direcciones MAC: sí (mediante el software i-tec Docker Pro)
  VOL: S1, S2, S3
• Soporte para cerradura Kensington
• SO: Windows 11, Windows 10, macOS, iPadOS, Android*, Chrome OS y Linux con las ultimasactualizaciones.
• Dimensiones del producto: 113 × 113 × 31,2 ~mm
• Peso del producto: 340 g
  Dimensiones del paquete: 250 × 242 × 50 ~mm

Notas de specifications:

• El Sistema operativo macOS no es compatible con Multi Stream Transport (MST), lo que significía que cuando se connecta a macOS, se proyectorá la misma imagen en todos los monitores connectados.
  ** iPadOS, Android no son compatibles con la Tecnología de transferencia de video multi-pantalla, ni con la-option de pantalla extendida. Esto significa que cuando se connecta a un monitor externo, sólo se做不到a la pantalla reflejada. (No valido para androides con DEX y extension Easy Projection).

La base de connexion peut utiliser sin un adaptor de corriente connectado. En este caso, las salidas de video, LAN (RJ-45), audio/microfono y también puertos USB 2.0 siempre serán sociales. Sin embargo, es possible que los puertos USB 3.2 y el puerto de datos USB-C no funciona al conectar/dispositivos con mayores requisitos de alimentación (por exemple, unidades SSD, especially unidades NVMe). En este caso, la estación de acoplamente pueda apagarse. Recommendamos usar la estación de acoplamente con el adaptor de corriente connectado para garantizar que se utilizes todos los puertos y que se alcancan las(Maximas velocidades de transferencia de datos.

Note: Si se connecta a un dispositivo Android, la basesolefuncionaraccon el adaptorde corriente conectado. El adaptor no está incluedo.

REQUISITOS DEL SISTEMA

Requisitos de hardware:

Dispositivos con un puerto USB-C, USB4 o Thunderbolt™ 3/4 libre.

Requisitos para la referencia Power Delivery:

Dispositivos con un puerto USB-C, USB4 o Thunderbolt™ 3/4 libre compatible con Power Delivery.

Requisitos de salute de video:

Dispositivos con un puerto USB-C o USB4 libre compatible con el modo alternativo DisplayPort o puerto Thunderbolt™ 3/4.

Sistema operativo:

• Windows 10 / 11, macOS, iPadOS, Android*, Chrome OS y Linux con las ultimasactualizaciones.

• macOS no es compatible con Multi Stream Transport (MST). Conectar dos monitores a una estación macOS hará que también monitores muestren la mismaImagen.
  ** iPadOS, los sistemas Android no son compatibles con la Tecnología de transferencia de imágenes multipantalla ni con la opcción de pantalla ampliada. Esto significía que sólo se做不到a la pantalla reflejada cuando se conecte a un monitor externo. (No valido para dispositivos Android con extensiones DEX y Easy Projection).

INSTALACION DE CONTROLADORES

Windows:

Sólo si se detecta un problema con el adaptor LAN, por exemple:

En caso de cortes, red lenta y en caso de mala o nula detectacion LAN. Puededescendingar los controladores LANayo en la seccion Manuales, Controladores:

https://i-tec.pro/product/c31triple4kdockpdpro/

MacOS:

No esnecessary instalar controadores.

INSTRUCCIONES DE SEGURIDAD PARA EL USO DE LA BASE DE CONEXION

• No exponer a temperatas y humedad extremas.
• Utilice el aparato sobre superficies planas paraatarresbalones y caidas al sueo. Conserve losmandos yelmanualpara suuso posterior.
• Evita forzar el puerto USB-C o el cable.
• Reinicie el producto periodically utilizing el botón ON/OFF o desenchufándolo de la red electrica. No enchufe adaptadores USB-C PD en puertos USB-C que no estén marcados como puertos para conectar Adaptador de corriente USB-C PD.
• Se recomienda apagar la base de connexion al final del día.

En collaboration con el servicios专业技术:

• Compruebe la functionalities après de caer al agua o al suelo.
• Verifique la functionalities cuando la cubierta esté agrietada.
• Quejarse de que el aparato no funciona según el manual.

PREGUNTAS MÁS FRECUYENTES

Disponible en nuestro situo www-i-tec.pro en "FAQ" para este producto

GLOSARIO DE TÉRMINOS

Interfaz / puerto / conductor / entrada / ranura: lugar donde se conectan fácilamente dos dispositivos.

Controlador: componente semiconductor (llamado chipset) de un portátil/tableta que garantiza el funciona de uno de los puertos.

Thunderbolt™: es unarápida interfaz de hardware que permite conectar dispositivos (periféricos) alordenador a工程技术 de un bus de expansión. Thunderbolt combina PCI-Express y DisplayPort en una interfaz de datos en série. Permitte conectar en capena hasta 6 dispositivos Thunderbolt™ adiconiales, con velocidades de transferencia Thunderbolt™ 3/4 de hasta 40 Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - es un conector simétrico Permite una energia más rápida, alimentación, doble funciona (no solo anfitrión, sino también Invitado), compatibiliad con modelos alternativos - Modo Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) y Notification de errors a工程技术 del dispositivo Billboard.

USB-C Power Delivery (USB-C PD): característica optional del conector USB-C. Un conector con esta compatibiliidad puede tanto cargar como ser cargado, y admite cargas de 10 W a 240 W.

USB 3.2 / 3.1 / 3.0 / 2.0 - estándar para interfaz USB / puerto para conectar various dispositivos USB. Se pueda conectar various dispositivos USB a la base de connexion o al adaptor para mediar la interfaz USB de tipo A. El puerto USB de tipo B se usa para conectar la base de connexion o el adaptor a un ordinador portátil o una tableta. El puerto USB de tipo B se usa para conectar la base de connexion o el adaptor a un ordinador portátil o una tableta.

HDMI/Puerto de pantalla: forma para una interfaz/puerto de graficos digitales que se utilizes para conectar monitores y otros dispositivos de visualización GRAPHICA.

LAN (red de area local): una red informática local, ahora la más comun es la llama Ethernet, que en la estación de acoplimiento alcanza una velocidad de transferencia teórica de hasta 2,5 Gbit/s.

Audio: terme que designa un dispositivo de entrada (microfono) o salute (auriculas/ altavoces) de audio.

DESCRIZIONE

Pannello frontale:

1. Porta USB-C 3.2 Gen.2
2. Porta USB 3.2 Gen.2

Pannello di destra:

REQUISITOS DO SISTEMA

Requisitos de hardware:

Dispositivos com una porta USB-C, USB4 ou Thunderbolt™ 3/4 livre

Requisitos para a funcao de fornecimento de energia:

El dispositivo está indicado por el símbolo de reciclaje. Esto significía que al final de la vida úlil de la instalación,Debe asegurarse de que se almacene por分开ado en un punto de recolección establisho para este fin y no en los lugar designados para la eliminación de desechos municipales ordinarios sin clasificar. Contribuirá a melhorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)

ITALIANO

Nosotros declaramos bajo nuestra exclusiva responsabilidad que el producto arriba mencionado es conforme con las siguientes directivas de la Unión Europea:
