MANUALE UTENTE CAINTGDUAL4KDOCPD i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.pro/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

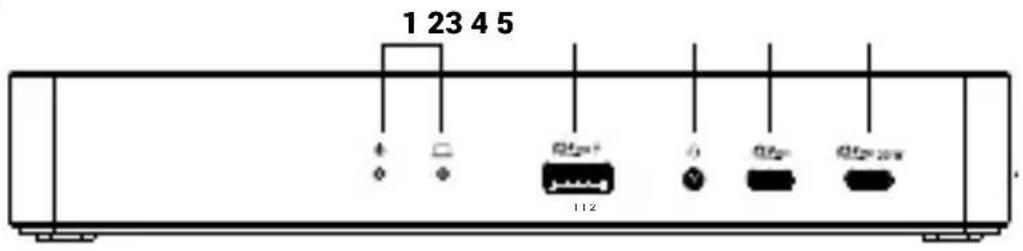

1. Indicatore LED
2. 1x jack audio combinato da 3,5 mm
3. 1x USB-A 3.2 Gen 2 (10 Gbps) con supporto per ricarica rapida (BC 1.2)
4. 1x USB-C 3.2 Gen 2 (10 Gbps) con supporto per ricarica rapida (BC 1.2)
5. 1x USB-C 3.2 Gen 2 (10 Gbps) con supporto Power Delivery fino a 20 W

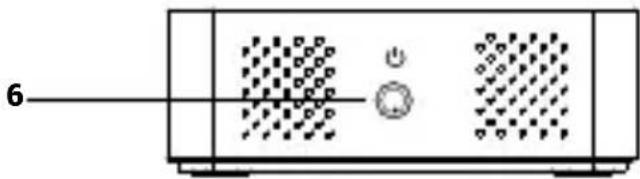

Pannello laterale:

1. Pulsante ON/OFF

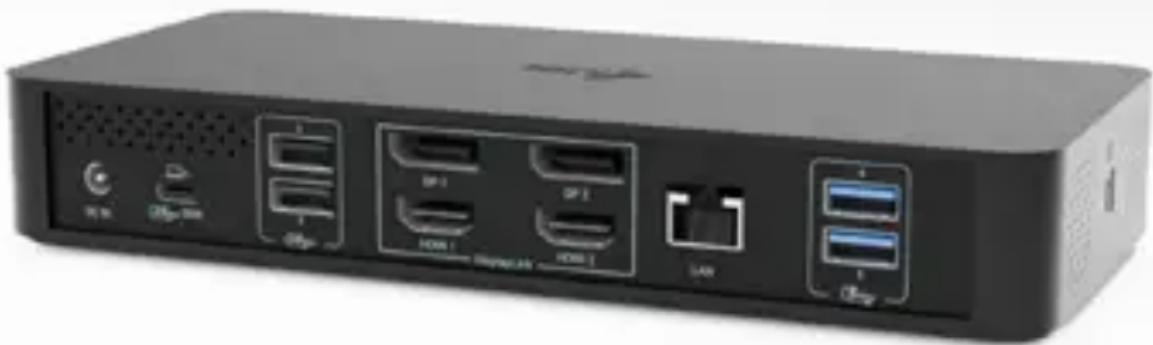

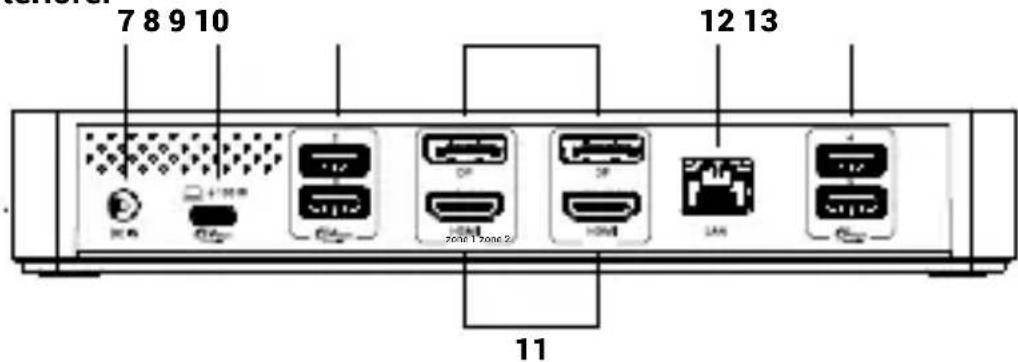

Pannello posteriore:

7 8 9 10 12 13 11

1. 1x ingresso alimentazione (DC 20V/6,75A, 135W)
2. 1x porta USB-C per il collegamento al dispositivo host tramite porta USB-C o USB-A
3. 2x USB-A 3.2 Gen 2 (10 Gbps)
4. 2x DisplayPort
5. 2x HDMI
   12 1x porta Ethernet RJ-45 (1 Gbps)
6. 2x USB-A 3.2 Gen 1 (5 Gbps)

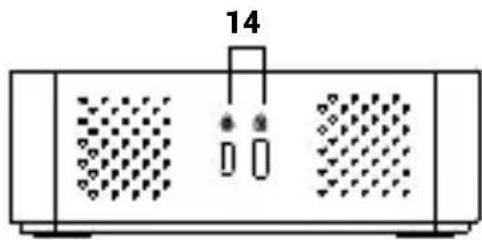

Pannello laterale:

1. Blocco Kensington

• 1 porta USB-C per il collegamento al dispositivo host tramite porta USB-C o USB-A (cavo USB-C e adattatore da USB-C a USB-A inclusi nella confezione)

• Funzioni opzionali di gestione remota:

• Rilevamento facile e automatico della docking station nello stesso segmento LAN

• Panoramica chiara di tutte le docking station e del loro stato attuale
• Controllo completo fino al livello delle singole porte
• Installazione e aggiornamento remoto del firmware
• Possibilità di spegnere automaticamente la docking station dopo il disconnessione dal dispositivo host

• Il software è compatibile con qualsiasi computer con sistema operativo Windows 10/11

• Tecnologia della docking station: DisplayLink + USB-C Power Delivery
  • Power Delivery: 100 W

• Uscite video: 2× HDMI, 2× DisplayPort
  • Risoluzioni supportate:

• 1 monitor - 1× DP → fino a 4K/60 Hz

• 1 monitor - 1× HDMI → fino a 4K/60 Hz
• 1 monitor - 2× DP → fino a 5K/60 Hz*
• 2 monitor - 1× DP + 1× DP → fino a 2× 4K/60 Hz
• 2 monitor - 1× DP + 1× HDMI → fino a 2× 4K/60 Hz

• 2 monitor - 1× HDMI + 1× HDMI → fino a 2× 4K/60 Hz

• 1× USB-A 3.2 Gen 2 (10 Gbps) con supporto per ricarica rapida (BC 1.2)
  • 2× USB-A 3.2 Gen 2 (10 Gbps)
  • 2× USB-A 3.2 Gen 1 (5 Gbps)

• 1× USB-C 3.2 Gen 2 (10 Gbps) con supporto Power Delivery fino a 20 W
• 1× USB-C 3.2 Gen 2 (10 Gbps) con supporto ricarica rapida (BC 1.2)
• 1× porta Ethernet RJ-45 (1 Gbps)
• 1× jack audio combinato da 3,5 mm
• 1× ingresso alimentazione (DC 20 V / 6,75 A, 135 W)
• Indicatore LED
• Pulsante di accensione/spegnimento della docking station
• Supporto per lucchetto di sicurezza Kensington Supporto per montaggio VESA

- Cavo USB-C con adattatore da USB-C a USB-A (lunghezza 100 cm)

• Sistemi operativi: Windows 10/11, macOS, Linux Ubuntu, Android 5 e versioni successive, Chrome OS R51 e versioni successive
• Installazione semplice dei driver (Windows, MacOS, Ubuntu, Android (link esterno))
• Dimensioni del prodotto: 202,8 × 95 × 32,6 mm
• Peso del prodotto: 357 g

Requisiti hardware:

- Dispositivo con una porta USB-A, USB-C o Thunderbolt™ 3/4 libera

Requisiti di alimentazione:

- Dispositivo con una porta USB-C, USB4 o Thunderbolt™ 3/4 libera con supporto Power Delivery

Sistema operativo:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 e versioni successive, Chrome OS R51 e versioni successive

Se la docking station è collegata tramite USB-A, la ricarica di laptop e tablet non è supportata.

NOTA: la ricarica di dispositivi esterni tramite porte USB è possibile solo quando la docking station è collegata al dispositivo host.

INSTALAZIONE DEI CONTROLLER

Windows:

1) Scaricare e installare l'applicazione DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) L'installazione richiederà l'autorizzazione per la registrazione dello schermo

a. Passare alla scheda APPLE / Preferenze di Sistema / Sicurezza e Privacy / Protezione dei dati personali

b. Trova Screen Recording nella scheda Privacy

c. Clicca sul lucchetto nell'angolo in basso a sinistra

d. Inserisci la tua password

e. Spunta la casella accanto a DisplayLink Manager

3) Dopo l'installazione, apri DisplayLink Manager dal Launchpad

4) Trova l'icona DisplayLink nella barra dei menu in alto e aprila

5) Seleziona "Avvia l'applicazione automaticamente all'accesso"

6) Collega la docking station

Installazione hardware (collegamento della docking station al notebook)

1. Accendere il notebook e collegare l'alimentatore alla docking station.
2. Collegare l'alimentatore della docking station alla rete CA 110 V / 230 V e premere il pulsante ON.
3. Collegare il cavo USB-C alla porta USB-C (contrassegnata dal logo del laptop) sul pannello posteriore della docking station
4. Collegare l'altra estremità a una porta USB-C, Thunderbolt 3/4/5, USB4 o USB-A libera sul dispositivo.

ISTRUZIONI DI SICUREZZA PER L'UTILIZZO DELLA DOCKING STATION

• Non esporre a temperature e umidità estreme.
• Utilizzare il dispositivo su superfici piane per evitare che scivoli e cada a terra.
• Conservare i controller e il manuale per un uso futuro.
• Evitare di sollecitare la porta USB-C o il cavo.
• Riavviare regolarmente il prodotto utilizzando il pulsante ON/OFF o scollegandolo dalla rete elettrica.
• Non collegare adattatori USB-C PD a porte USB-C non contrassegnate come porte per il collegamento di un adattatore di alimentazione USB-
• Si consiglia di spegnere la docking station alla fine della giornata.

In collaborazione con il servizio di assistenza:

• Verificare il funzionamento dopo una caduta in acqua o a terra.
• Verificare il funzionamento in caso di rottura del coperchio.
• Reclamare il dispositivo che non funziona secondo il manuale.

Interfaccia / porta / connettore / ingresso / slot - il punto in cui due dispositivi sono fisicamente collegati.

Controller - un componente semiconduttore (il cosiddetto chipset) in un notebook/tablet, che assicura il funzionamento di una delle porte.

Thunderbolt™ - è un'interfaccia hardware veloce che consente di collegare dispositivi (periferiche) al computer tramite un bus di espansione. Thunderbolt combina PCI-Express e DisplayPort in un'interfaccia dati seriale. Consente di collegare fino a 6 dispositivi Thunderbolt™ aggiuntivi e la velocità di trasferimento per Thunderbolt™ 3/4 è fino a 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - è un connettore simmetrico Consente una ricarica più veloce, l'alimentazione, il doppio ruolo (non solo host ma anche guest), il supporto della modalità Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e la notifica degli errori tramite il dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - una caratteristica opzionale del connettore USB-C. Un connettore con questo supporto può sia per caricare che per essere caricati, e supporta carichi da 10W a 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard per l'interfaccia USB / porta per il collegamento di vari dispositivi USB. È possibile collegare alla docking station o all'adattatore vari dispositivi USB utilizzando l'interfaccia USB di tipo A. La porta USB di tipo B viene utilizzata per collegare la docking station o l'adattatore a un laptop/tablet.

HDMI/Porta di visualizzazione - Uno standard per un'interfaccia/porta grafica digitale utilizzata per collegare monitor e altri dispositivi di visualizzazione grafica.

LAN (Local Area Network) - rete locale, oggi la più diffusa è la cosiddetta Ethernet, che raggiunge velocità di trasferimento teoriche fino a 2,5 Gbit/s alla docking station.

Audio - termine che indica un dispositivo di ingresso (microfono) o di uscita (cuffie/al-toparlanti).

POPIS

Přední panel:

1 23 4 5 112

Noi dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopra indicato è conforme alle seguenti direttive dell'Unione Europea: Noi dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopra indicato è conforme alle seguenti direttive dell'Unione Europea:
