NÁVOD K OBSLUZE CAINTGDUAL4KDOCPD i-TEC

CZ Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.pro v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

1. LED indikace
2. 1x kombinovaný 3,5mm audio jack
3. 1x USB-A 3.2 Gen 2 (10 Gbps) s podporou rychlého nabíjení (BC 1.2)
4. 1x USB-C 3.2 Gen 2 (10 Gbps) s podporou rychlého nabíjení (BC 1.2)
5. 1x USB-C 3.2 Gen 2 (10 Gbps) s podporou Power Delivery až 20 W

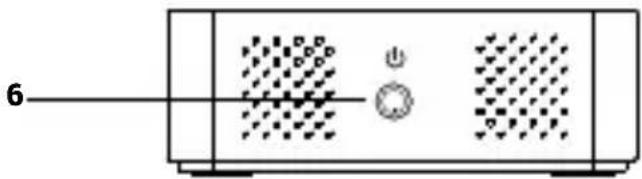

Boční panel:

1. ON/OFF tlačítko

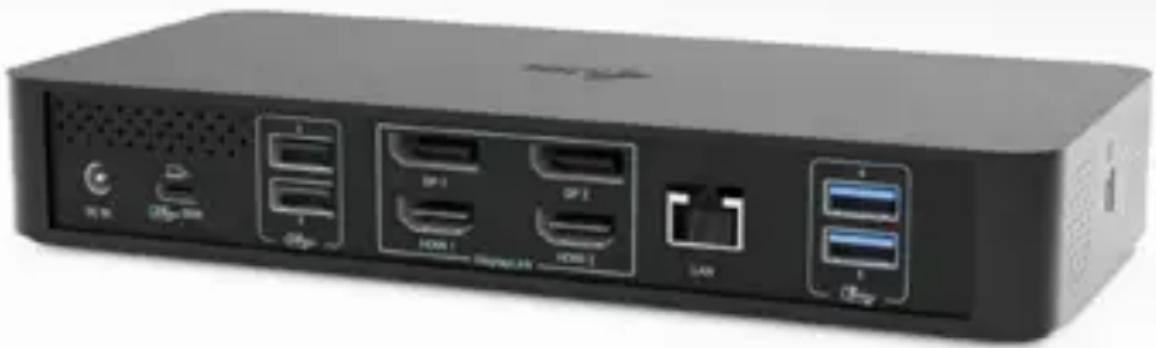

1. 1x vstup pro napájení (DC 20V/6,75A, 135W)
2. 1x USB-C port pro připojení k hostitelskému zařízení přes USB-C nebo USB-A port
3. 2x USB-A 3.2 Gen 2 (10 Gbps)
4. 2x DisplayPort
5. 2x HDMI
6. 1x Ethernet port RJ-45 (1 Gbps)
7. 2x USB-A 3.2 Gen 1 (5 Gbps)

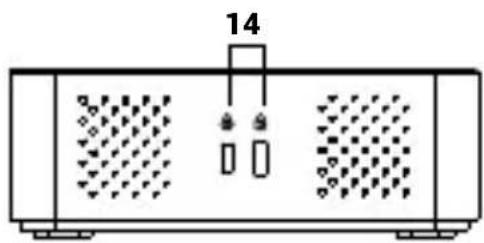

Boční panel:

1. Kensington lock

• 1× USB-C port pro připojení k hostitelskému zařízení přes USB-C nebo USB-A port (součástí balení je USB-C kabel a adaptér z USB-C na USB-A)

• Volitelné funkce vzdálené správy:

• Snadná a automatická detekce dokovací stanice ve stejném LAN segmentu

• Přehledný náhled všech dokovacích stanic a jejich aktuálního stavu
• Plná kontrola až na úroveň jednotlivých portů
• Vzdálená instalace a aktualizace firmwaru
• Možnost automatického vypnutí dokovací stanice po odpojení od hostitelského zařízení

• Software je kompatibilní s jakýmkoli počítačem s operačním systémem Windows 10/11

• Technologie dokovací stanice: DisplayLink + USB-C Power Delivery
  • Power Delivery: 100 W
  • Videovýstupy: 2× HDMI, 2× DisplayPort

• Podporované rozlišení:

• 1 monitor - 1× DP → až 4K/60 Hz

• 1 monitor - 1× HDMI → až 4K/60 Hz
• 1 monitor - 2× DP → až 5K/60 Hz*
• 2 monitory - 1× DP + 1× DP → až 2× 4K/60 Hz
• 2 monitory - 1× DP + 1× HDMI → až 2× 4K/60 Hz

• 2 monitory - 1× HDMI + 1× HDMI → až 2× 4K/60 Hz

• 1× USB-A 3.2 Gen 2 (10 Gbps) s podporou rychlého nabíjení (BC 1.2)

• 2× USB-A 3.2 Gen 2 (10 Gbps)
  • 2× USB-A 3.2 Gen 1 (5 Gbps)
• 1× USB-C 3.2 Gen 2 (10 Gbps) s podporou Power Delivery až 20 W
• 1× USB-C 3.2 Gen 2 (10 Gbps) s podporou rychlého nabíjení (BC 1.2)
• 1× Ethernet port RJ-45 (1 Gbps)
• 1× kombinovaný 3,5mm audio jack
• 1× napájecí vstup (DC 20V / 6,75A, 135W)
• LED indikátor
  • Tlačítko pro zapnutí/vypnutí dokovací stanice
• Podpora bezpečnostního zámku Kensington
• Podpora montáže VESA
• USB-C kabel s adaptérem USB-C na USB-A (délka 100 cm)
• Operační systémy: Windows 10/11, macOS, Linux Ubuntu, Android 5 a novější, Chrome OS R51 a novější
• Jednoduchá instalace ovladačů (Windows, MacOS, Ubuntu, Android (external link))
• Rozměry produktu: 202,8 × 95 × 32,6 mm
  • Hmotnost produktu: 357 g

Hardwarové požadavky:

- Zařízení s volným portem USB-A, USB-C nebo Thunderbolt™ 3/4

Požadavky pro funkci Power Delivery:

- Zařízení s volným portem USB-C, USB4 nebo Thunderbolt™ 3/4 s podporou Power Delivery

Operační systém:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 a novější, Chrome OS R51 a novější. Pokud je dokovací stanice připojena přes USB-A, nabíjení notebooků a tabletů není podporováno.

POZNÁMKA: Nabíjení externích zařízení přes USB porty je možné pouze tehdy, je-li dokovací stanice připojena k hostitelskému zařízení.

INSTALACE OVLADAČŮ

Windows:

1) Stáhněte a spustte DisplayLink Cleaner:
https://www.synaptics.com/products/displaylink-installation-cleaner-windows
2) Restartujte notebook
3) Stáhněte a nainstalujte ovladač DisplayLink:
https://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Restartujte notebook
5) Připojte dokovací stanici

macOS:

1) Stáhněte a nainstalujte aplikaci DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos

2) Instalace Vás vyzve k povolení Screen Recordingu

1) Stáhněte a nainstalujte aplikaci DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos 2) Instalace Vás vyzve k povolení Screen Recordingu

a. Přejděte na kartu APPLE / Předvolby systému / Zabezpečení a soukromí / Ochrana osobních údajů

b. Najděte Screen Recording na kartě Privacy

c. Klikněte na zámek v levém dolním rohu

d. Zadejte své heslo

e. Zaškrtněte políčko vedle položky DisplayLink Manager

a. Přejděte na kartu APPLE / Předvolby systému / Zabezpečení a soukromí / Ochrana osobních údajů b. Najděte Screen Recording na kartě Privacy c. Klikněte na zámek v levém dolním rohu d. Zadejte své heslo e. Zaškrtněte políčko vedle položky DisplayLink Manager

3) Po instalaci otevřete DisplayLink Manager z Launchpadu

4) Najděte ikonu DisplayLink v horní liště nabídky a otevřete ji

5) Zvolte „Spustit aplikaci automaticky po přihlášení“

6) Připojte dokovací stanici

3) Po instalaci otevřete DisplayLink Manager z Launchpadu 4) Najděte ikonu DisplayLink v horní liště nabídky a otevřete ji 5) Zvolte „Spustit aplikaci automaticky po přihlášení“ 6) Připojte dokovací stanici

HARDWAROVÁ INSTALACE (PŘIPOJENÍ DOKOVACÍ STANICE K NOTEBOOKU)

1. Zapněte notebook a připojte napájecí adaptér k dokovací stanici.
2. Zapojte napájecí adaptér dokovací stanice do sítě AC 110 V / 230 V a stiskněte tlačítko ON.
3. Zapojte USB-C kabel do USB-C portu (Označeným logem laptopu) na zadním panelu dokovací stanice
4. Druhý konec zapojte do volného portu USB-C, Thunderbolt 3/4/5, USB4 nebo USB-A portu na vašem zařízení.

BEZPEČNOSTNÍ POKYNY PRO POUŽITÍ DOKOVACÍ STANICE

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
• Uschovejte ovladače i manuál pro pozdější možné použití.
• Vyvarujte se namáhání USB-C portu či kabelu.
• Produkt pravidelně restartujte pomocí ON/OFF tlačítka nebo vytažením z el.sítě.
• Nezapojujte USB-C PD adapté do USB-C portů které nejsou označený jako porty k připojení USB-C PD napájecího adaptéru.
• Je doporučené dokovací stanici na konci dne vypnout.

V součinnosti se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.

Řadič – polovodičová součástka (tzv. chipset) v notebooku / tabletu, zajišťující činnost některého z portů.

Thunderbolt™ - je rychlé hardwarové rozhraní, které umožňuje připojit k počítači zařízení (periferie) přes rozšiřující sběrnici. Thunderbolt spojuje PCI-Express a DisplayPort do sériového datového rozhraní. Umožňuje tzv. řetězení až dalších 6-ti Thunderbolt™ zařízení, přenosová rychlost u Thunderbolt™ 3/4 je až 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 – je symetrický konektor Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativních režimů - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamování chyb přes Billboard zařízení.

USB-C Power Delivery (USB-C PD) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen, a podporuje zátěž 10W až 240W

USB 3.2 / 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku / tabletu.

HDMI / Display Port – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.

LAN (Local Area Network) – místní počítačová síť, nyní je nejrozšířenější tzv. Ethernet, který u dokovací stanice dosahuje teoretické přenosové rychlosti až 2.5 Gbit/s.

Audio – označení pro zvukové vstupní (mikrofon) nebo výstupní zařízení (sluchátka/reproduktory).

OPIS

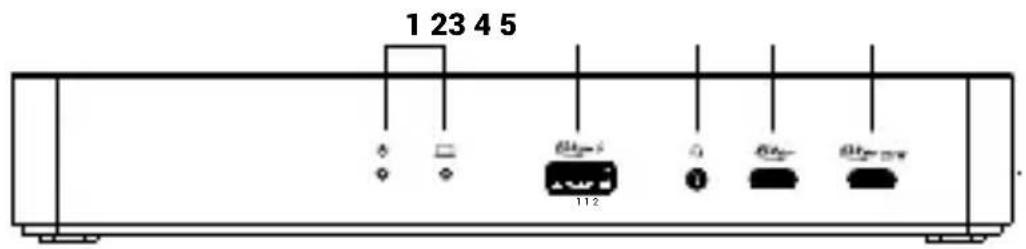

Panel przedni:
