Produkttyp	Universelle Dockingstation
Marke	i-TEC
Modell	CAINTGDUAL4KDOCPD
Abmessungen (L × B × H)	202,8 × 95 × 32,6 mm
Gewicht	357 g
Netzteil	Adapter 135 W (20 V / 6,75 A); mitgeliefertes Netzteil 100 W
Videoanschlüsse	2 × HDMI, 2 × DisplayPort
Unterstützte Videoauflösungen	1 Monitor: bis zu 5K/60 Hz (DP); 2 Monitore: bis zu 2 × 4K/60 Hz
USB-Anschlüsse	3 × USB-A 3.2 Gen 2 (10 Gbps), 2 × USB-A 3.2 Gen 1 (5 Gbps), 2 × USB-C 3.2 Gen 2 (10 Gbps)
Ethernet-Anschluss	RJ-45 Gigabit (1 Gbps)
Audioanschluss	1 × kombinierte 3,5 mm
Host-Konnektivität	USB-C (Kabel inklusive mit USB-C-auf-USB-A-Adapter)
Fernverwaltungsfunktionen	Erkennung, Steuerung, Firmware-Update aus der Ferne (Windows 10/11)
Unterstützte Betriebssysteme	Windows 10/11, macOS, Linux Ubuntu, Android 5+, Chrome OS R51+
Sicherheit	Kensington-Schloss, Ein-/Aus-Taste, Empfehlung nach Gebrauch auszuschalten
Pflege und Reinigung	Reinigen Sie mit einem weichen, trockenen Tuch. Keine Flüssigkeiten verwenden. Vermeiden Sie Feuchtigkeit und extreme Temperaturen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich für Unterstützung an den technischen Support.
Allgemeine Informationen	Anleitung online verfügbar. Support: [e-mail]. Website: www.i-tec.pro

Häufig gestellte Fragen - CAINTGDUAL4KDOCPD i-TEC

Wie installiere ich die Dockingstation unter Windows?

Laden Sie zuerst DisplayLink Cleaner herunter und führen Sie es aus, starten Sie neu, installieren Sie dann den DisplayLink-Treiber von der Synaptics-Website. Starten Sie erneut neu und schließen Sie die Dockingstation an.

Funktioniert die Dockingstation unter macOS?

Ja, installieren Sie DisplayLink Manager von Synaptics, erlauben Sie die Bildschirmaufzeichnung in den Systemeinstellungen und schließen Sie dann die Dockingstation an.

Was ist die maximale unterstützte Auflösung mit einem einzelnen Monitor?

Mit einem über DisplayPort angeschlossenen Monitor können Sie bis zu 5K bei 60 Hz erreichen. Bei HDMI beträgt die maximale Auflösung 4K bei 60 Hz.

Kann ich meinen Laptop über die Dockingstation laden?

Ja, wenn Ihr Laptop über USB-C mit Power Delivery-Unterstützung angeschlossen ist. Die Station liefert bis zu 20 W am dedizierten USB-C-Anschluss. Hinweis: Das Laden über USB-A wird für Laptops nicht unterstützt.

Ist die Dockingstation mit Thunderbolt 3/4 kompatibel?

Ja, sie ist mit Thunderbolt 3/4, USB-C und USB-A kompatibel. Verwenden Sie bei Bedarf das mitgelieferte USB-C-Kabel mit USB-C-auf-USB-A-Adapter.

Was tun, wenn die externen Monitore nicht angezeigt werden?

Überprüfen Sie, ob die DisplayLink-Treiber korrekt installiert sind. Stellen Sie sicher, dass die Station eingeschaltet ist (ON-Taste) und das Host-Kabel richtig angeschlossen ist. Versuchen Sie, den Computer neu zu starten.

Kann ich die Dockingstation mit einem Android-Gerät verwenden?

Ja, mit Android 5 und höher. Möglicherweise müssen Sie einen DisplayLink-Treiber von einer externen Quelle installieren. Konsultieren Sie das Handbuch für den Link.

Wie aktiviere ich die Fernverwaltung der Dockingstation?

Die Fernverwaltung ist unter Windows 10/11 verfügbar. Installieren Sie die entsprechende Software (nicht im Lieferumfang enthalten), um die Station im lokalen Netzwerk zu erkennen und zu steuern.

Unterstützt die Dockingstation ein Kensington-Schloss?

Ja, sie verfügt über einen Steckplatz für ein Kensington-Sicherheitsschloss, um das Gerät physisch zu sichern.

Wie reinige ich die Dockingstation?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie flüssige oder scheuernde Reinigungsmittel. Setzen Sie es keiner Feuchtigkeit oder extremen Temperaturen aus.

BEDIENUNGSANLEITUNG CAINTGDUAL4KDOCPD i-TEC

DE Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.pro/de/ unter „Benutzerhandbücher, Treiber“ bei diesem Produkt zu finden. Wenn Sie Probleme haben, kontaktieren Sie bitte unser Support•Team unter: [e-mail]

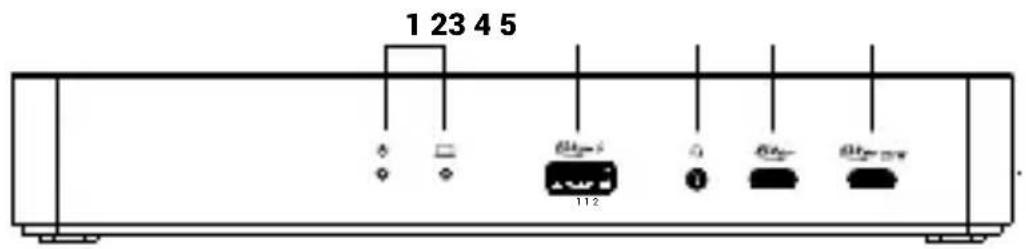

1. LED-Anzeige

2. 1x kombinierte 3,5-mm-Audiobuchse

3. 1x USB-A 3.2 Gen 2 (10 Gbit/s) mit Schnellladefunktion (BC 1.2)

4. 1x USB-C 3.2 Gen 2 (10 Gbps) mit Schnellladefunktion (BC 1.2)

5. 1x USB-C 3.2 Gen 2 (10 Gbps) mit Power Delivery bis zu 20 W

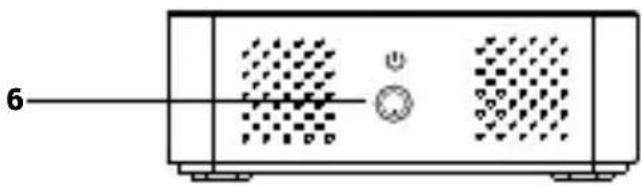

Seitenwand:

1. Ein-/Aus-Taste

1. 1x Stromanschluss (DC 20 V/6,75 A, 135 W)
2. 1x USB-C-Anschluss zum Anschluss an ein Host-Gerät über USB-C oder USB-A-Anschluss
3. 2x USB-A 3.2 Gen 2 (10 Gbps)
4. 2x DisplayPort
   11.2x HDMI
   12 1x Ethernet-Anschluss RJ-45 (1 Gbps)
5. 2x USB-A 3.2 Gen 1 (5 Gbps)

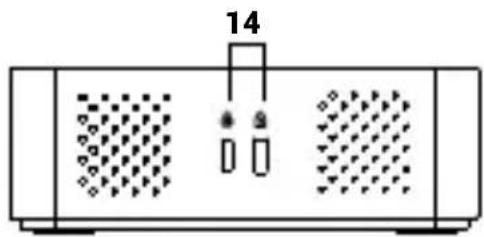

Seitenwand:

1. Kensington Schloss

• 1× USB-C-Anschluss zum Anschluss an ein Host-Gerät über USB-C oder USB-A (USB-C-Kabel und USB-C-zu-USB-A-Adapter im Lieferumfang enthalten)

• Optionale Fernverwaltungsfunktionen:

• Einfache und automatische Erkennung der Dockingstation im selben LAN-Segment

• Übersichtliche Anzeige aller Dockingstationen und ihres aktuellen Status
• Volle Kontrolle bis auf die Ebene der einzelnen Anschlüsse
• Ferninstallation und Firmware-Updates
• Möglichkeit zum automatischen Ausschalten der Dockingstation nach Trennung vom Hostgerät
• Die Software ist mit jedem Computer mit Windows 10/11 kompatibel

- Dockingstation-Technologie: DisplayLink + USB-C Power Delivery

• Stromversorgung: 100 W
• Videoausgänge: 2× HDMI, 2× DisplayPort
- Unterstützte Auflösungen:

• 1 Monitor - 1× DP → bis zu 4K/60 Hz
• 1 Monitor - 1× HDMI → bis zu 4K/60 Hz
• 1 Monitor - 2× DP → bis zu 5K/60 Hz*
• 2 Monitore - 1× DP + 1× DP → bis zu 2× 4K/60 Hz
• 2 Monitore - 1× DP + 1× HDMI → bis zu 2× 4K/60 Hz

• 2 Monitore - 1× HDMI + 1× HDMI → bis zu 2× 4K/60 Hz

• 1× USB-A 3.2 Gen 2 (10 Gbps) mit Schnellladefunktion (BC 1.2)
  • 2× USB-A 3.2 Gen 2 (10 Gbps)
  • 2× USB-A 3.2 Gen 1 (5 Gbps)

• 1× USB-C 3.2 Gen 2 (10 Gbit/s) mit Power Delivery-Unterstützung bis zu 20 W
• 1× USB-C 3.2 Gen 2 (10 Gbit/s) mit Schnellladefunktion (BC 1.2)
  • 1× Ethernet-Anschluss RJ-45 (1 Gbit/s)
• 1× kombinierte 3,5-mm-Audiobuchse
  • 1× Stromeingang (DC 20 V / 6,75 A, 135 W)
  •LED-Anzeige
• Ein-/Aus-Taste für die Dockingstation
• Unterstützung für Kensington-Sicherheitsschloss
• Unterstützung für VESA-Montage
• USB-C-Kabel mit USB-C-auf-USB-A-Adapter (Länge 100 cm)
• Betriebssysteme: Windows 10/11, macOS, Linux Ubuntu, Android 5 und höher, Chrome OS R51 und höher
• Einfache Installation der Treiber (Windows, MacOS, Ubuntu, Android (externer Link))
• Produktabmessungen: 202,8 × 95 × 32,6 mm
• Produktgewicht: 357 g

Hardwareanforderungen:

- Gerät mit einem freien USB-A-, USB-C- oder Thunderbolt™ 3/4-Anschluss

Anforderungen an die Stromversorgung:

- Gerät mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss mit Power Delivery-Unterstützung

Betriebssystem:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 und höher, Chrome OS R51 und höher

Wenn die Dockingstation über USB-A angeschlossen ist, wird das Laden von Laptops und Tablets nicht unterstützt.

HINWEIS: Das Laden externer Geräte über USB-Anschlüsse ist nur möglich, wenn die Dockingstation mit dem Host-Gerät verbunden ist.

INSTALLATION DER TREIBER

Windows:

1) Laden Sie DisplayLink Cleaner herunter und starten Sie das Programm: https://www.synaptics.com/products/displaylink-installation-cleaner-windows
2) Starten Sie den Laptop neu
3) Laden Sie den DisplayLink-Treiber herunter und installieren Sie ihn: https://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Starten Sie den Laptop neu
5) Schließen Sie die Dockingstation an

macOS:

1) Laden Sie die Anwendung DisplayLink Manager herunter und installieren Sie sie: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) Die Installation fordert Sie auf, die Bildschirmaufzeichnung zuzulassen

a. Gehen Sie zur Registerkarte APPLE / Systemeinstellungen / Sicherheit und Datenschutz /Datenschutz
b. Suchen Sie „Bildschirmaufzeichnung“ auf der Registerkarte „Datenschutz“
c. Klicken Sie auf das Schloss in der unteren linken Ecke
d. Geben Sie Ihr Passwort ein
e. Aktivieren Sie das Kontrollkästchen neben „DisplayLink Manager“

3) Öffnen Sie nach der Installation den DisplayLink Manager über den Launchpad
4) Suchen Sie das DisplayLink-Symbol in der oberen Menüleiste und öffnen Sie es
5) Wählen Sie „Anwendung automatisch nach Anmeldung starten“
6) Schließen Sie die Dockingstation an

Hardware-Installation (Dockingstation an den Laptop anschließen)

1. Schalten Sie den Laptop ein und schließen Sie das Netzteil an die Dockingstation an.
2. Schließen Sie das Netzteil der Dockingstation an eine Steckdose mit 110 V / 230 V Wechselstrom an und drücken Sie die Taste ON.
3. Stecken Sie das USB-C-Kabel in den USB-C-Anschluss (mit dem Laptop-Logo gekennzeichnet) auf der Rückseite der Dockingstation.
4. Stecken Sie das andere Ende in einen freien USB-C-, Thunderbolt 3/4/5-, USB4- oder USB-A-Anschluss Ihres Geräts.

SICHERHEITSHINWEISE FÜR DIE VERWENDUNG DER DOCKINGSTATION

• Setzen Sie das Gerät keinen extremen Temperaturen und Luftfeuchtigkeit aus.
• Verwenden Sie das Gerät auf einer ebenen Unterlage, um ein Verrutschen und Herunterfallen zu vermeiden.
• Bewahren Sie die Fernbedienung und die Bedienungsanleitung für den späteren Gebrauch auf.
• Vermeiden Sie eine Belastung des USB-C-Anschlusses oder des Kabels.
• Starten Sie das Produkt regelmäßig neu, indem Sie die EIN/AUS-Taste drücken oder das Gerät vom Stromnetz trennen.
• Schließen Sie keine USB-C-PD-Adapter an USB-C-Anschlüsse an, die nicht als Anschlüsse für USB-C-PD-Netzteile gekennzeichnet sind.
• Es wird empfohlen, die Dockingstation am Ende des Tages auszuschalten.

In Zusammenarbeit mit dem Kundendienst:

• Überprüfen Sie die Funktionstüchtigkeit nach einem Sturz ins Wasser oder auf den Boden.
• Überprüfen Sie die Funktionstüchtigkeit bei einem Bruch der Abdeckung.
• Reklamieren Sie Geräte, die nicht gemäß der Bedienungsanleitung funktionieren.

Schnittstelle / Port / Anschluss / Eingang / Steckplatz - die Stelle, an der zwei Geräte physisch miteinander verbunden sind.

Controller - eine Halbleiterkomponente (sog. Chipsatz) in einem Notebook/Tablet, die den Betrieb eines der Anschlüsse gewährleistet.

Thunderbolt™ - ist eine schnelle Hardware schnittstelle, über die Sie Geräte (Peripheriegeräte) über einen Erweiterungsbus an Ihren Computer anschließen können. Thunderbolt kombiniert PCI-Express und DisplayPort zu einer seriellen Datenschnittstelle. Sie ermöglicht bis zu 6 zusätzliche Thunderbolt™-Geräte, und die Übertragungsrate für Thunderbolt™ 3/4 beträgt bis zu 40Gbit/s.

USB-C / USB Typ-C / USB4 / Thunderbolt™ 3/4 - ist ein symmetrischer Anschluss. Ermöglicht schnelleres Laden, Stromversorgung, Dual-Role (nicht nur Host, sondern auch Guest), Unterstützung für Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) und Fehlerbenachrichtigung über Billboard-Gerät.

USB-C Power Delivery (USB-C PD) - eine optionale Funktion des USB-C-Steckers. Ein Stecker mit dieser Unterstützung kann sowohl laden als auch aufgeladen werden und unterstützt Lasten von 10W bis 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - Standard für USB-Schnittstelle / Port zum Anschluss verschiedener USBGeräte. Über die USB-Typ-A-Schnittstelle können verschiedene USB-Geräte an die Dockingstation oder den Adapter angeschlossen werden. Der USB-Typ-B-Anschluss wird verwendet, um die Dockingstation oder den Adapter mit einem Laptop/Tablet zu verbinden.

HDMI/Display Port - Ein Standard für eine digitale Grafikschnittstelle, die zum Anschluss von Monitoren und anderen grafischen Anzeigegeräten verwendet wird.

LAN (Local Area Network) - lokales Netzwerk, heute am weitesten verbreitet ist das sogenannte Ethernet, das an der Dockingstation theoretische Übertragungsgeschwindigkeiten von bis zu 2,5 Gbit/s erreicht.

Audio - ein Begriff für einen Audioeingang (Mikrofon) oder ein Ausgabegerät (Kopfhörer/Lautsprecher).
