GEBRUIKSAANWIJZING CADUAL4KDOCKPD2 i-TEC

NL Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op onze website www.i-tec.pro/nl/ onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen kunt u contact opnemen met ons supportcenter via [e-mail].

1. 3,5 mm audio-comboconnector
2. 1x USB 3.2 Gen 2, BC 1.2-poort
3. 1x USB-C 3.2 Gen 2-poort (alleen data), BC 1.2
4. 1x USB-C 3.2 Gen 2 poort, PD 20W
5. LED-indicatie
6. Aan/uit-knop om het dockingstation aan en uit te zetten

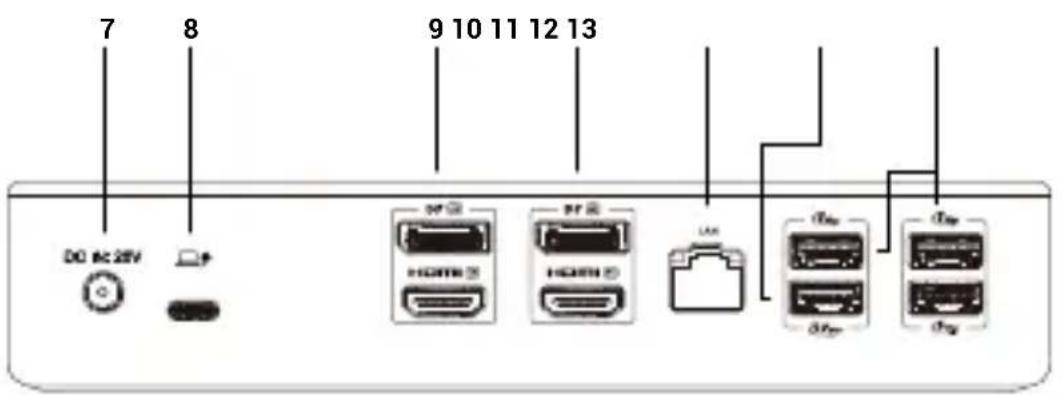

Achterpaneel:

7 8 9 10 11 12 13 D0 2V 25V HDMI HDMI USB dB dB

1. Ingang voor voeding
2. USB-C poort om het dock aan te sluiten op een laptop
3. Zone 1 - HDMI/DP (HDMI of DP kan worden aangesloten)
4. Zone 2 - HDMI/DP (HDMI of DP kan worden aangesloten)
5. Ethernet GLAN RJ-45-poort (DisplayLink DL-6950)
6. 1x USB 3.2 Gen 2-poort
7. 3x USB 3.2 Gen 1-poort

Zijpaneel

1. Ondersteuning voor Kensington-slot

14

SPECIFICATIES

- 1x USB-C poort voor aansluiting op USB-C of USB-A apparaten (USB-C kabel en USB-C naar USB 3.0 adapter meegeleverd)

- Dockingstation-technologie: DisplayLink + USB-C PD

• Voeding: tot 100 W

- Video Poorten:

- 1x 3,5 mm gecombineerde audiopoort, ondersteunt hoge kwaliteit 32bit/192 kHz bemonsteringsfrequentie en opname

• 1x voedingsingang (DC 20V/7,5A)

• MAC-adres klonen: ja (met i-tec Docker Pro software)

• WOL: S1, S2, S3

- Schakelaar om het dockingstation aan en uit te zetten

- LED-indicator

- Ondersteuning voor Kensington-slot

• VESA-montageondersteuning

- USB-C kabel met USB-C naar USB-A adapter (100 cm)

- Besturingssysteem: Windows 10/11, macOS, Android 5 of hoger, Chrome OS R51 of hoger, Linux Ubuntu

- Eenvoudige installatie van stuurprogramma's (Windows, MacOS, Ubuntu, Android (externe link))

- Afmetingen product: 190 x 88 x 37 mm

* 5K-resolutie wordt alleen ondersteund door Windows

SYSTEEMVEREISTEN

Hardwarevereisten:

- Apparaten met een vrije USB-A, USB-C, USB4 of Thunderbolt™ 3/4 poort.

Vereisten voor de Power Delivery-functie:

- Apparaten met een vrije USB-C, USB4 of Thunderbolt™ 3/4 poort "Power Delivery".

Besturingssysteem:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 en hoger, Chrome OS R51 en hoger

Als het dockingstation is aangesloten via USB 3.0, wordt het opladen van laptops en tablets niet ondersteund.

STUURPROGRAMMA'S INSTALLEREN

Windows:

1) DisplayLink Cleaner downloaden en uitvoeren: https://www.synaptics.com/products/displaylink-graphics/downloads/windows-installation-cleaner
2) Start uw laptop opnieuw op
3) Download en installeer het DisplayLink-stuurprogrammahttps://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Start uw laptop opnieuw op
5) Sluit het dockingstation aan

macOS:

1) DisplayLink Manager downloaden en installeren: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) De installatie vraagt je om de schermopname in te schakelen
a. Ga naar het tabblad APPLE / Systeemvoorkeuren / Beveiliging & privacy /Privacy
b. Zoek Schermopname op het tabblad Privacy
c. Klik op het slotje in de linkerbenedenhoek
d. Voer uw wachtwoord in
e. Schakel het selectievakje naast DisplayLink Manager in

3) Open DisplayLink Manager na de installatie vanuit Launchpad

4) Zoek het DisplayLink-pictogram in de bovenste menubalk en open het

5) Selecteer "De toepassing automatisch uitvoeren na inloggen".

6) Sluit het dockingstation aan

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK VAN HET DOCKINGSTATION

• Niet blootstellen aan extreme temperaturen en vochtigheid.
• Gebruik het apparaat op vlakke kussentjes om uitglijden en vallen op de grond te voorkomen.
• Bewaar de drivers en handleiding voor later gebruik.
• Vermijd spanning op de USB-C poort of kabel.
• Start het product regelmatig opnieuw op met de AAN/UIT-knop of door de stekker uit het stopcontact te halen.
• Sluit USB-C PD-adapters niet aan op USB-C-poorten die niet zijn gemarkeerd als

poorten voor het aansluiten van USB-C PD-voedingsadapters.

- Het wordt aanbevolen om het docking station aan het einde van de dag uit te schakelen.

In samenwerking met de serviceafdeling:

• Controleer de functionaliteit na een val in het water of op de grond.
• Controleer de werking als de afdekking gebarsten is.
• Klaag over het feit dat het apparaat niet werkt volgens de handleiding.

VEELGESTELDE VRAGEN

Beschikbaar op onze website www.i-tec.pro onder "FAQ" voor dit product

VERKLARENDE WOORDENLIJST

Interface / poort / connector / ingang / slot - de plaats waar twee apparaten fysiek met elkaar verbonden zijn.

Controller - een halfgeleidercomponent (chipset genoemd) in een notebook/tablet die zorgt voor de werking van sommige van de poorten.

Thunderbolt™ - is een snelle hardware-interface waarmee je apparaten (randapparaten peripherals) op je computer kunt aansluiten via een uitbreidings bus. Thunderbolt combineert PCI-Express en DisplayPort in een seriële data-interface. Je kunt tot 6 extra Thunderbolt™ apparaten in serie schakelen, met Thunderbolt™ 3/4 overdrachtsnelheden tot 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - is een symmetrische connector Zorgt voor sneller opladen, voeding, dual-rol (niet alleen host, maar ook gast), ondersteuning voor alternatieve modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) en foutmelding via Billboardapparaat.

USB-C Power Delivery (USB-C PD) - optionele functie van de USB-C connector. Een connector met deze ondersteuning kan zowel opladen als opgeladen worden en ondersteunt belastingen van 10 W tot 240 W

USB 3.2 / 3.1 / 3.0 / 2.0 - standaard voor USB-interface / poort voor het aansluiten van verschillende USB-apparaten. Verschillende USB-apparaten kunnen worden aangesloten op het

dockingstation of de adapter via de USB Type-A-interface. De USB Type B poort wordt gebruikt om

het docking station of de adapter aan te sluiten op een laptop/tablet.

HDMI/Display Port - Een standaard voor een digitale grafische interface/poort die wordt gebruikt om monitoren en andere grafische weergaveapparaten aan te sluiten.

LAN (Local Area Network) - lokaal netwerk, nu het meest gebruikt is het zogenaamde Ethernet, dat wordt gebruikt door het dockingstation haalt theoretische overdrachtsnelheden tot 2,5 Gbit/s.

Audio - een term voor een audio-ingang (microfoon) of -uitgang (koptelefoon/luidsprekers).

BESKRIVNING

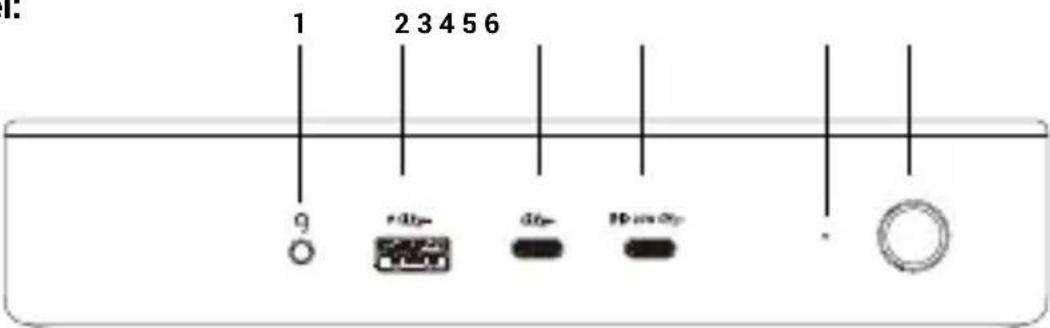

Frontpanel:

1 2 3 4 5 6 9 #0p 0p Pb cm 0p -

Dit apparaat is voorzien van het bovenvermelde recyclingsymbool. Dit betekent dat u aan het einde van de levensduur van het apparaat ervoor dient te zorgen dat het afzonderlijk wordt opgeslagen op een verzamelpunt dat hiervoor is ingericht en niet op plaatsen die zijn aangewezen voor de verwijdering van gewoon ongesorteerd gemeentelijk afval. Dit zal bijdragen aan de verbetering van de leefomgeving van ons allemaal. (Alleen voor de Europese Unie)

SVENSKA

Wij verklaren op eigen verantwoordelijkheid dat het bovengenoemde product in overeenstemming is met de volgende richtlijnen van de Europese Unie:
