BRUKSANVISNING CADUAL4KDOCKPD2 i-TEC

SV Läs igenom hela bruksanvisningen noggrant. Detaljerad bruksanvisning finns på vår hemsida www.i-tec.pro/en/ under fliken "Manuals, drivers". Vid eventuella problem, vänligen kontakta vår tekniska support på: [e-mail]

1. 3,5 mm kombikontakt för ljud
2. 1x USB 3.2 Gen 2, BC 1.2-port
3. 1x USB-C 3.2 Gen 2-port (endast data), BC 1.2
4. 1x USB-C 3.2 Gen 2-port, PD 20W

5. LED-indikering

6. On/Off-knapp för att sätta på och stänga av dockningsstationen

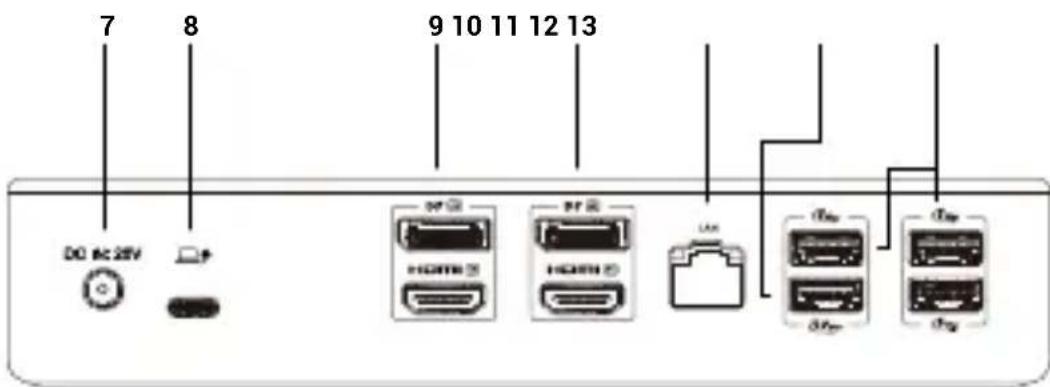

Bakre panel:

7 8 9 10 11 12 13 D0 82.25V HDMI HDMI LAN dTM dTM

1. Ingång för strömförsörjning
2. USB-C-port för anslutning av dockningsstationen till en bärbar dator
3. Zon 1 - HDMI/DP (HDMI eller DP kan anslutas)
4. Zon 2 - HDMI/DP (HDMI eller DP kan anslutas)
5. Ethernet GLAN RJ-45-port (DisplayLink DL-6950)
6. 1x USB 3.2 Gen 2-port
7. 3x USB 3.2 Gen 1-port

Sidopanel:

1. Stöd för Kensingtonlåset

- 1x USB-C-port för anslutning till USB-C- eller USB-Aenheter (USB-C-kabel och USBC-till USB 3.0-adapteringår)

- Teknik för dockningsstation: DisplayLink + USB-C PD

- Strömförsörjning: upp till 100 W

- Video Ports:

- Upplösningar som stöds:

• 1 bildskärm - 1x HDMI → upp till 4K/60Hz
• 1 bildskärm - 2x DP → upp till 5K/60Hz*
• 2 bildskärmar - 1x DP + 1x DP → upp till 2x 4K/60Hz
• 2 bildskärmar - 1x DP + 1x HDMI → upp till 2x 4K/60Hz
• 2 bildskärmar - 1x HDMI + 1x HDMI → upp till 2x 4K/60Hz

• 1x USB-C 3.2 Gen 2-port (endast data), BC 1.2

• 1x USB-C 3.2 Gen 2-port, PD 20W

• 1x USB 3.2 Gen 2-port, BC 1.2

• 1x USB 3.2 Gen 2-port

- 1x 3,5 mm kombinerad ljudport, med stöd för högkvalitativ 32bit/192 kHz samplings-frekvens och inspelning

• 1x strömingång (DC 20V/7,5A)

- Kloning av MAC-adress: ja (med hjälp av programvaran i-tec Docker Pro)

• WOL: S1, S2, S3

- Strömbrytare för att sätta på och stänga av dockningsstationen

- LED-indikator

- Stöd för Kensingtonlås

• Stöd för VESA-montering

- USB-C-kabel med USB-C- till USB-A-adapter (100 cm)

- Operativsystem: Windows 10/11 Windows 10/11, macOS, Android 5 eller senare, Chrome OS R51 eller senare, Linux Ubuntu

- Enkel installation av drivrutiner (Windows, MacOS, Ubuntu, Android (extern länk))

- Produktens mått: 190 x 88 x 37 mm

- Produktens vikt: 539 g

- Förpackningens mått: 253 x 200 x 54 mm

* 5K-upplösning stöds endast av Windows

SYSTEMKRAV

Krav på maskinvara:

- Enheter med en ledig USB-A-, USB-C-, USB4- eller Thunderbolt™ 3/4-port.

Krav för Power Delivery-funktionen:

- Enheter med en ledig USB-C-, USB4- eller Thunderbolt™ 3/4- aktiverad port "Power Delivery".

Operativsystem:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 och senare, Chrome OS R51 och senare

Om dockningsstationen är ansluten via USB 3.0 stöds inte laddning av bärbara datorer och surfplattor

INSTALLERA DRIVRUTINER

Windows:

1) Ladda ner och kör DisplayLink Cleaner: https://www.synaptics.com/products/displaylink-graphics/downloads/windows-installation-cleaner
2) Starta om din bärbara dator
3) Hämta och installera DisplayLink-drivrutinen: https://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Starta om din bärbara dator
5) Anslut dockningsstationen

macOS:

1) Ladda ner och installera DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) Installationen kommer att uppmana dig att aktivera skärminspelning a. Gå till fliken APPLE / Systeminställningar / Säkerhet och sekretess / Sekretess b. Hitta skärminspelning på fliken Sekretess c. Klicka på låset i det nedre vänstra hörnet d. Ange ditt lösenord e. Markera rutan bredvid DisplayLink Manager
3) Efter installationen öppnar du DisplayLink Manager från Launchpad
4) Leta reda på DisplayLink-ikonen i den övre menyraden och öppna den
5) Välj "Kör programmet automatiskt efter inloggning"
6) Anslut dockningsstationen

SÄKERHETSANVISNINGAR FÖR ANVÄNDNING AV DOCKNINGSSTATIONEN

• Får inte utsättas för extrema temperaturer och luftfuktighet.
• Använd apparaten på plana underlag för att undvika att halka och ramla på marken.
• Spara förarna och bruksanvisningen för senare bruk.
• Undvik att belasta USB-C-porten eller -kabeln.
• Starta om produkten med jämna mellanrum med ON/OFF-knappen eller genom att koppla bort den från elnätet.
• Anslut inte USB-C PD-adaptrar till USB-C-portar som inte är markerade som portar för anslutning av USB-C PD-strömadapter.
• Vi rekommenderar att du stänger av dockningsstationen i slutet av dagen.. I samar-

bete med serviceavdelningen:

• Kontrollera funktionaliteten efter att ha fallit i vatten eller på marken.
• Verifiera funktionaliteten när locket är sprucket.
• Klagomål på att enheten inte fungerar enligt bruksanvisningen.

I samarbete med serviceavdelningen:

• Kontrollera funktionen efter att ha fallit i vatten eller på marken.
• Kontrollera funktionaliteten när locket är sprucket.
• Klagomål på att enheten inte fungerar enligt manualen.

VANLIGA FRÅGOR OCH SVAR

Finns på vår hemsida www.i-tec.pro under "FAQ" för denna produkt

ORDLISTA ÖVER TERMER

Gränssnitt / port / kontakt / ingång / slot - den plats där två enheter är fysiskt anslutna.

Styrenhet - en halvledarkomponent (kallas chipset) i en bärbar dator/surfplatta som ser till att vissa av portarna fungerar.

Thunderbolt™ - är ett snabbt hårdvarugränssnitt som gör att du kan ansluta enheter (kringutrustning) till din dator via en expansionsbuss. Thunderbolt kombinerar PCI-Express och DisplayPort till ett seriellt datagränssnitt. Det möjliggör kedjekoppling av upp till 6 ytterligare Thunderbolt™-enheter, med Thunderbolt™ 3/4 överföringshastigheter på upp till 40 Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - är en symmetrisk kontakt möjliggör snabbare laddning, strömförsörjning, dubbla roller (inte bara värd, utan även gäst), stöd för alternativa lägen - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) och fel anmälan via Billboard-enheten.

USB-C Power Delivery (USB-C PD) - valfri funktion för USB-C-kontakten. En kontakt med detta stöd kan både ladda och laddas, och stöder belastningar från 10 W till 240 W

USB 3.2 / 3 . 1 / 3 . 0 / 2.0 - standard för USB-gränssnitt / port för anslutning av olika USB-enheter. Olika USB-enheter kan anslutas till dockningsstationen eller adaptern via USB typ A-gränssnittet USB typ B-porten används för att ansluta dockningsstationen eller adaptern till en bärbar dator/surfplatta.

HDMI/Display Port - A standard för a digital grafik gränssnitt/port används för att ansluta bildskärmar och andra grafiska visningsenheter.

LAN (Local Area Network) - lokalt nätverk, det vanligaste idag är Ethernet, som används av dockningsstationen för att uppnå teoretiska överföringshastigheter på upp till 2,5 Gbit/s.

Audio - en term för en ljudingång (mikrofon) eller utgångsenhet (hörlurar/högtalare).

DESCRIÇÃO

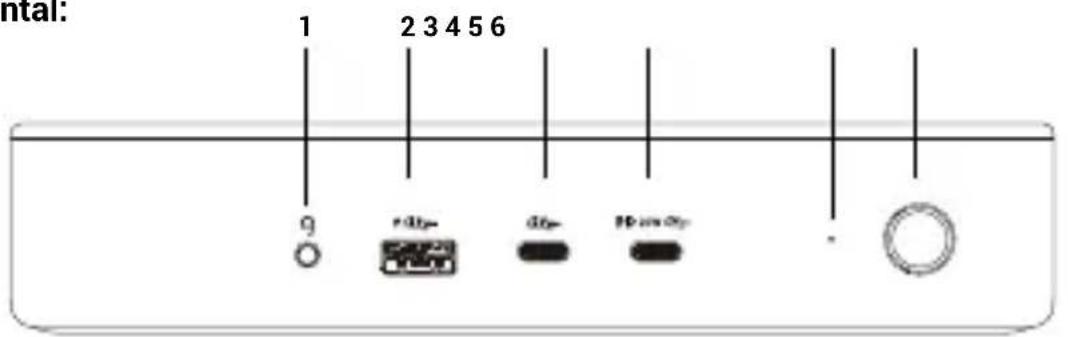

Painel frontal:

1 2 3 4 5 6 g r d d H w e d -

Denna utrustning är märkt med ovanstående återvinningssymbol. Det betyder att du vid slutet av utrustningens livslängd måste kassera den separat på en lämplig insamlingsplats och inte placera den i det vanliga osorterade hushållsavfallet. Detta kommer att gynna miljön för alla. (Endast Europeiska unionen)
