MANUAL DE UTILIZADOR CADUAL4KDOCKPD2 i-TEC

PT Leia atentamente todo o manual de instruções. O manual detalhado está disponível no nosso sítio Web www.i-tec.pro/en/no separador "Manuais, controladores". Em caso de problemas, contacte o nosso apoio técnico em: [e-mail]

1. Conector combinado de áudio de 3,5 mm
2. 1x porta USB 3.2 Gen 2, BC 1.2
3. 1x porta USB-C 3.2 Gen 2 (apenas dados), BC 1.2
4. 1x porta USB-C 3.2 Gen 2, PD 20W

5. Indicação LED

6. Botão Ligar/Desligar para ligar e desligar a estação de ancoragem

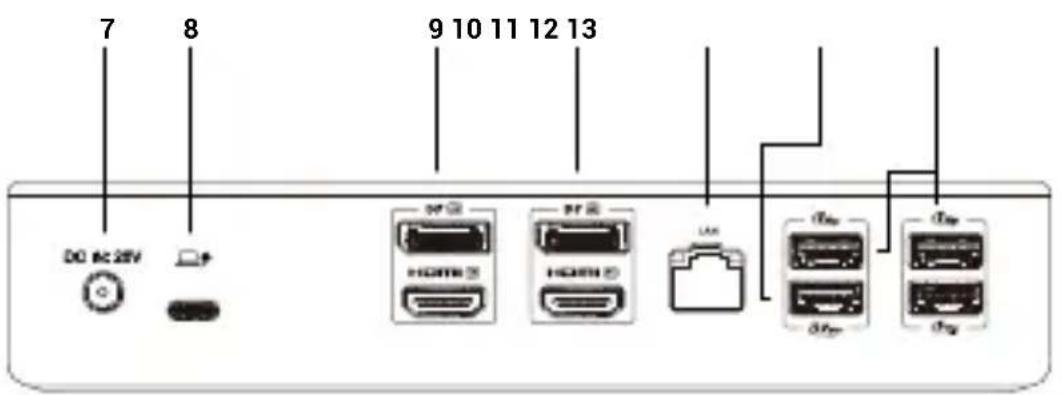

Bakre panel::

7 8 9 10 11 12 13 D0 26V HDMI HDMI USB dBw dBw

1. Entrada para a alimentação eléctrica
2. Porta USB-C para ligar a base de ligação a um computador portátil
3. Zona 1 - HDMI/DP (pode ser ligado HDMI ou DP)
4. Zona 2 - HDMI/DP (pode ser ligado HDMI ou DP)
5. Porta Ethernet GLAN RJ-45 (DisplayLink DL-6950)
6. 1x porta USB 3.2 Gen 2
7. 3x porta USB 3.2 Gen 1

Painel lateral:

1. Suporte para bloqueio Kensington

14

ESPECIFICAÇÕES

• 1x porta USB-C para ligação a dispositivos USB-C ou USB-A (cabo USB-C e adaptador USB-C para USB 3.0 incluídos)
• Tecnologia da estação de ancoragem: DisplayLink + USB-C PD
• Fornecimento de energia: até 100 W
• Portas de vídeo:
• 2x Porta de ecrã (DP++ support)
• 2x HDMI

- Resoluções suportadas:

• 1 monitor - 1x DP → até 4K/60Hz
• 1 monitor - 1x HDMI → até 4K/60Hz
• 1 monitor - 2x DP → até 5K/60Hz*
• 2 monitores - 1x DP + 1x DP → até 2x 4K/60Hz
• 2 monitores - 1x DP + 1x HDMI → até 2x 4K/60Hz
• 2 monitores - 1x HDMI + 1x HDMI → até 2x 4K/60Hz

- 1x porta USB-C 3.2 Gen 2 (apenas dados), BC 1.2

• 1x porta USB-C 3.2 Gen 2, PD 20W

• 1x porta USB 3.2 Gen 2, BC 1.2

• 1x porta USB 3.2 Gen 2

- 1x porta áudio combinada de 3,5 mm, com suporte para gravação e taxa de amostragem de 32 bits/192 kHz de alta qualidade

- 1x entrada de alimentação (DC 20V/7.5A)

- Clonagem de endereços MAC: sim (utilizando o software i-tec Docker Pro)

• WOL: S1, S2, S3

- Interruptor para ligar e desligar a estação de ancoragem

- Indicador LED

- Suporte de bloqueio Kensington

- Suporte de montagem VESA

- Cabo USB-C com adaptador USB-C para USB-A (100 cm)

- Sistema operativo: Windows 10/11, macOS, Android 5 ou posterior, Chrome OS R51 ou posterior, Linux Ubuntu

- Instalação fácil do controlador (Windows, MacOS, Ubuntu, Android (ligação externa))

- Dimensões do produto: 190 x 88 x 37 mm

- Peso do produto: 539 g

- Dimensões da embalagem: 253 x 200 x 54 mm

* A resolução 5K só é suportada pelo Windows

- Dispositivos com uma porta USB-A, USB-C, USB4 ou Thunderbolt™ 3/4 livre.

Requisitos para a função de fornecimento de energia:

- Dispositivos com uma porta livre USB-C, USB4 ou Thunderbolt™ 3/4 com "Power Delivery".

Sistema operativo:

- Windows 10/11, macOS, Linux Ubuntu, Android 5 e superior, Chrome OS R51 e superior

Se a estação de ancoragem estiver ligada através de USB 3.0, o carregamento de computadores portáteis e tablets não é suportado

INSTALAR CONTROLADORES

Windows:

1) Descarregar e executar o DisplayLink Cleaner: https://www.synaptics.com/products/displaylink-graphics/downloads/windows-installation-cleaner
2) Reiniciar o computador portátil
3) Transfira e instale o controlador DisplayLink: https://www.synaptics.com/products/displaylink-graphics/downloads/windows
4) Reiniciar o computador portátil
5) Ligar a estação de ancoragem

macOS:

1) Descarregar e instalar o DisplayLink Manager: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) A instalação irá pedir-lhe para ativar a Gravação de ecrã

a. Aceda ao separador APPLE / Preferências do Sistema / Segurança e Privacidade / Privacidade
b. Localizar Gravação de ecrã no separador Privacidade
c. Clique no cadeado no canto inferior esquerdo
d. Introduza a sua palavra-passe
e. Marque a caixa ao lado de DisplayLink Manager

3) Após a instalação, abra o DisplayLink Manager a partir do Launchpad
4) Localize o ícone do DisplayLink na barra de menus superior e abra-o
5) Seleccione "Executar a aplicação automaticamente após o início de sessão"
6) Ligar a estação de ancoragem

INSTRUÇÕES DE SEGURANÇA PARA A UTILIZAÇÃO DA ESTAÇÃO DE ANCORAGEM

• Não expor a temperaturas e humidade extremas.
• Utilize o aparelho sobre bases planas para evitar escorregar e cair no chão.
• Guarde os controladores e o manual para utilização posterior.
• Evite forçar a porta ou o cabo USB-C.

• Reinicie o produto periodicamente utilizando o botão ON/OFF ou desligando-o da corrente eléctrica.

• Não ligue os adaptadores USB-C PD a portas USB-C que não estejam marcadas como portas para ligar o adaptador de corrente USB-C PD.

• Recomenda-se que a estação de ancoragem seja desligada no final do dia.

Em colaboração com o serviço de assistência:

• Verificar a funcionalidade depois de cair na água ou no chão.
• Verificar a funcionalidade quando a tampa está rachada.
• Reclamar do facto de o aparelho não funcionar de acordo com o manual.

PERGUNTAS FREQUENTES

Disponível no nosso sítio Web www.i-tec.pro em "FAQ" para este produto

GLOSSÁRIO DE TERMOS

Interface / porta / conetor / entrada / ranhura - o local onde dois dispositivos estão físicamente ligados.

Controlador - um componente semicondutor (chamado chipset) num computador portátil/tablet que assegura o funcionamento de algumas das portas.

Thunderbolt™ - é uma interface de hardware rápida que lhe permite ligar dispositivos (periféricos) ao seu computador através de um barramento de expansão. Thunderbolt combina PCI-Express e DisplayPort numa interface de dados de série. Permite a ligação em cadeia de até 6 dispositivos Thunderbolt™ adicionais, com taxas de transferência Thunderbolt™ 3/4 de até 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - é um conetor simétrico Permite um carregamento mais rápido, potência, função dupla (não só anfitrião, mas também con-vidado), suporte para modos alternativos - Modo Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e erro notificação através do dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - funcionalidade opcional do conetor USB-C. O conetor com este suporte pode carregar e ser carregado, e suporta cargas de 10W a 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - norma para interface USB / porta para ligação de vários dispositivos USB. Podem ser ligados vários dispositivos USB à estação de ancoragem ou ao adaptador utilizando a interface USB Tipo A. A porta USB Tipo B é utilizada para ligar a estação de ancoragem ou o adaptador a um computador portátil/tablet.

HDMI/Ecrã Porta - A padrão para a digital gráficos interface/porta utilizada para ligar monitores e outros dispositivos de visualização gráfica.

LAN (Local Area Network) - rede local, atualmente a mais comum é a chamada Ethernet, que é utilizada pela A estação de ancoragem atinge taxas de transferência teóricas de até 2,5 Gbit/s.

Áudio - termo que designa um dispositivo de entrada (microfone) ou de saída (auscultadores/altifalantes) de áudio.

EUROPEAN UNION ONLY

NOTE: MARKING IS IN COMPLIANCE WITH EU WEEE DIRECTIVE

ENGLISH

Este equipamento está marcado com o símbolo de reciclagem acima. Significa que, no final da vida útil do equipamento, deve eliminá-lo separadamente num ponto de recolha adequado e não colocá-lo no fluxo normal de resíduos domésticos indiferenciados. Isto irá beneficiar o ambiente para todos. (Apenas na União Europeia)

EU Declaration of Conformity / EU Konformitätserklärung / Déclaration EU de conformité / Declaración UE de Conformidad / Dichiarazione di conformità UE / EU Prohlášení o shodě / EU Prehlásenie o zhode / EU Declaracja zgodności / ES atitikties deklaracija / EU-Conformiteitsverklaring / EU-försäkran om överensstämmelse / Declaração de Conformidade UE

Manufacturer, Der Hersteller, Le fabricant, Fabricante, Produttore, Výrobce, Výrobca, Producent, Gamintojas, De fabrikant: i-tec Technologies s.r.o., Kalvodova 2,

709 00 Ostrava - Mariánské Hory, Czech Republic

declares that this product / erklärt hiermit, dass das Produkt / déclare que ce produit / declara que este producto / dichiara che il seguente prodotto / tímto prohlašuje, že výrobek / týmto prehlasuje, že výrobok / deklaruje, že produkt / šiuo pareiškia, kad gaminys / verklaart hierbij dat het product / försäkrar att denna produkt / declara que este produto

Product, Bezeichnung, Le prénom, Producto, Prodotto, Název, Názov, Nazwa, Gaminys, Naam, Produkt, Produto: i-tec USB 3.0/USB-C/Thunderbolt Dual Display Docking Station Gen2 PD 100W

Model, Modell, Modèle, Modelo, Modello, Model, Model, Model, Model, Modelis, Model, Modell, Modelo: CADUAL4KDOCKPD2

Determination, Bestimmung, La détermination, Determinación, Determinazione, Určení, Určenie, Opcje, Ustatymas, Doel, Fastställande, Determinação:

Product is intended for use as an accessory for PCs. / Das Produkt ist für die Verwendung als Zubehör für PCs bestimmt. / Le produit est destiné à être utilisé comme accessoire pour les PC. / El producto está destinado a utilizarse como accesorio para PC. /* Il prodotto è destinato all'uso come accessorio per PC. / Výrobek je určen k použití jako příslušenství k PC. / Výrobok je určený na použitie ako príslušenstvo pre PC. / Produkt jest przeznac zony do użytku jako akcesorium do komputerów PC. / Produktas skirtas naudoti kaip asmeninių kompiuterių priedas. / Product is bedoeld voor gebruik als accessoire voor pc's. / Produkten är avsedd för användning som PC-tillbehör. / O produto destina-se a ser utilizado como acessório para PCs.

Declaramos sob a nossa exclusiva responsabilidade que o produto acima mencionado está em conformidade com as seguintes directivas da União Europeia:

EC Directive 2014/30/EU, 2014/35/EU, 2009/125/ES and 2011/65/EU
