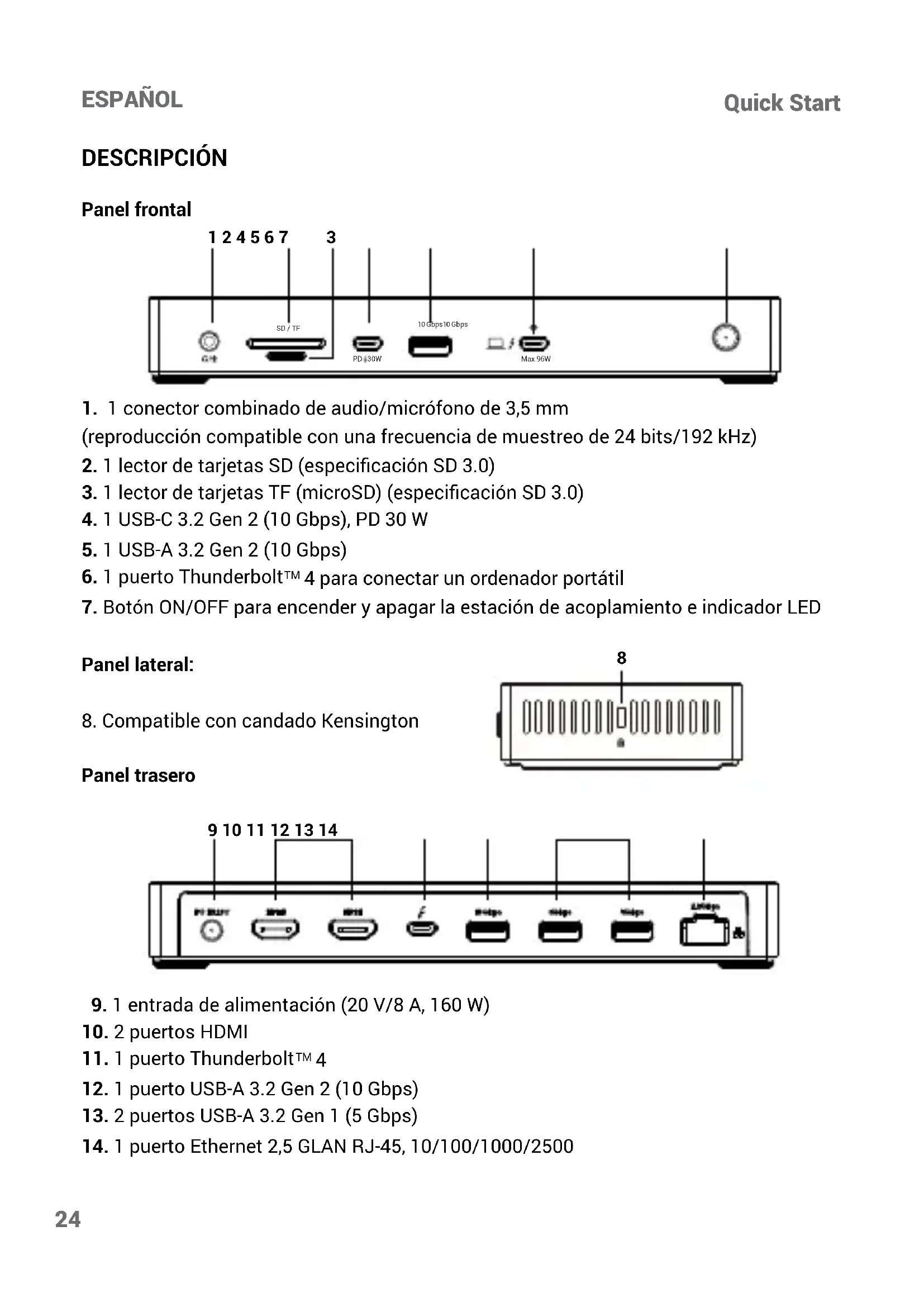

MANUAL DE USUARIO TB4TRIPLEDOCKPD i-TEC

ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro situ web, www.i-tec.pro/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algunos problema, pángase en contacto con我们的 equipo de soporte en [e-mail]

1. 1 conector combinado de audio/microfono de 3,5 mm
   (reproduccion compatible con una Frequencia de muestreo de 24 bits/192 kHz)
   2.1 lector de tarjetas SD (especificaion SD 3.0)
   3.1 lector de tarjetas TF (microSD) (especficacion SD 3.0)
   4.1 USB-C 3.2 Gen 2 (10 Gbps), PD 30 W
   5.1 USB-A 3.2 Gen 2 (10 Gbps)
   6.1 puerto ThunderboltTM 4 para conectar un ordinador portátil
2. Botón ON/OFF para encender y apagar la estación de acoplimiento e indicator LED

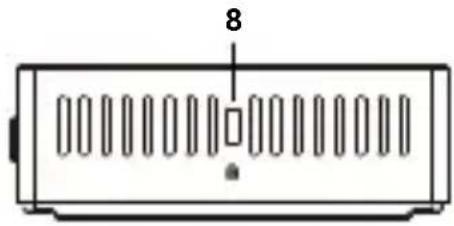

Panel lateral:

1. Compatible con candido Kensington

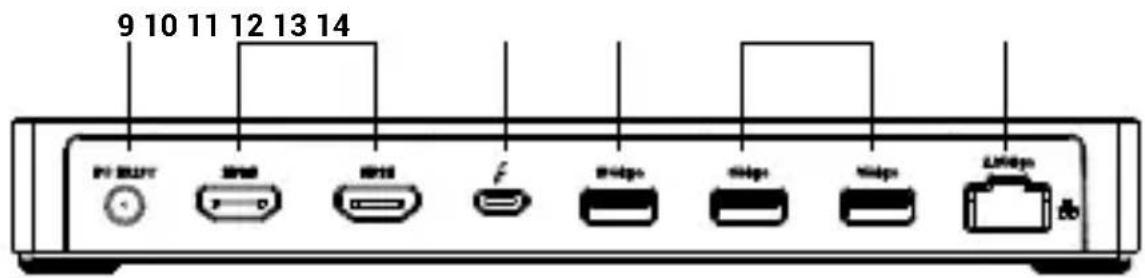

Paneltrasero

9.1 entrada de alimentacion (20 V/8 A, 160 W)
10.2 puertos HDMI
11.1 puerto ThunderboltTM 4
12. 1 puerto USB-A 3.2 Gen 2 (10 Gbps)
13. 2 puertos USB-A 3.2 Gen 1 (5 Gbps)
14. 1 puerto Ethernet 2,5 GLAN RJ-45, 10/100/1000/2500

ESPECIFICACIONES

• 1 puerto Thunderbolt™ 4 para conectar un ordinador portátil
• Suministro de energia: 96 W

• Salida de video:

• 1 puerto Thunderbolt™4

• DATOS (40 Gbps)
• Video
  2 HDMI

- Resolución:

Dispositivo host Thunderbolt™ 3/4 con compatibilidad con DisplayPort 1.4:

• 1 monitor: 1 TB4 o HDMI hasta 8K/60 Hz o 4K/120 Hz o 1440p/240 Hz
• 2 monitores: HDMI + TB4 → hasta 4K/60 Hz + 4K/120 Hz
• 2 monitores: HDMI + HDMI → hasta 2x 4K/120 Hz *
• 3 monitores: HDMI + HDMI + TB → hasta 2x 4K/120 Hz + 1x 4K/60 Hz*

Dispositivo host Thunderbolt™ 3 con compatibiliad con DisplayPort 1.2:

• 1 monitor: 1 × HDMI o TB4 hasta 4 ~K / 60 ~Hz
• 2 monitores: HDMI + TB4 o 2x HDMI → hasta 2x 4K/60 Hz*
• 2 monitores: HDMI + TB4 o 2x HDMI → hasta 2x 1440p/144 Hz*
• 3 monitores: HDMI + HDMI + TB → hasta 2x 4K/60 Hz + 1x 4K/30 Hz*

Dispositivo host USB-C con compatibilidad con DisplayPort 1.4:

• 1 monitor: 1x HDMI o TB4 → hasta 8K/30 Hz o 4K/120 Hz o 1440p/240 Hz
• 2 monitores: HDMI + TB4 o 2x HDMI → hasta 4K/60 Hz
• 3 monitores: HDMI + HDMI + TB → hasta 2x 4K/30 Hz + 1x 4K/60 Hz

Dispositivo host USB-C con compatibilidad con DisplayPort 1.2:

• 1 monitor: 1x HDMI o TB4 → hasta 4K/30 Hz
• 1 monitor: 1x HDMI o TB4 → hasta 1080p/120 Hz
• 2 monitores: HDMI + TB4 o 2x HDMI → hasta 1080p/60 Hz

• 3 monitores: HDMI + HDMI + TB → hasta 1x 1080p/60 Hz + 2x 720p/60 Hz

• 1x USB-C 3.2 Gen2 (10 Gbps), PD 30 W

• 2x USB-A 3.2 Gen2 (10 Gbps)
• 2x USB-A 3.2 Gen1 (5 Gbps)
• 1 puerto Ethernet 2.5 GLAN RJ-45, 10/100/1000/2500
  1 lector de tarjetas SD (especficacion SD 4.0)
• 1 lector de tarjetas TF (microSD) (especialización SD 4.0)
• 1 conector combinado de audio/microfono de 3,5 mm
• 1 entrada de alimentacion (20 V/8 A, 160 W)
• Dimensiones del producto: 217 × 81,3 × 28,81 ~mm
• Peso del producto: 460 g

REQUISITOS DEL SISTEMA

Requisitos de hardware:

Dispositivo con puerto USB-C, USB4* o Thunderbolt™ 3/4 libre

Requisitos de alimentacion Power Delivery:

Dispositivo con puerto USB-C, USB4 o Thunderbolt™ 3/4 libre con soporte Power Delivery

Requisitos de salute de video: Cable de salute:

Dispositivo con puerto USB-C o USB4 libre con soporte para el modo alternativo DisplayPort o puerto Thunderbolt™ 3/4

SISTEMA OPERativo:

• Windows 10 / 11, macOS y Linux con las ultimasactualizaciones

• El sistema operativo macOS no es compatible con la Tecnología Multi Stream Transport (MST) para multíques pantallas, lo que significa que, cuando se conecta a un sistemas macocos, se muestra la misma imagen en ambos monitores conectados a los puertos HDMI.

INSTALACION DE LOS CONTROLADORES

La estación de acoplimiento se instala automatistically desde el sistemas y no requires un controlador.

INSTALLACION DEL HARDWARE

(CONEXION DE LA ESTACION DE ACOPLAMIENTO AL ORDENADOR PORTÁTIL)

1) Encienda el ordinador portátil y conecte el adaptor de alimentación a la estación de acoplimiento.
2) Conecte el adaptor de alimentacion de la estacion de acoplamento a una toma de corriente de 110V / 230V CA y pulse el boton ON.
3) Conecte el cable TB4 al puerto TB4 (marca con el logotipo del portátil) en el panel frontal de la estación de acoplimiento.
4) Conecte el(other extremo a un puerto USB-C, USB4 o ThunderboltTM 3 /4/5 libre de su dispositivo.

INSTRUCCIONES DE SEGURIDAD PARA EL USO DE LA BASE DE CONEXION

• Instrucciones generales de seguridad

1 Siga estas instrucciones de seguridad paraatarposiblesdaosauordenador y garantizar su propia seguridad.A menos que se indique lo contrario, todos los procedimientos de este documento presupponen que ha leido la informacion de seguridad queacompana alordenador.Coloque el equipo sobre una superficie dura y nivelada.Dejeapproximamente 10~cm de espace libre en todos los lados ventilados para permitir que el aire fluya para una ventilacion adecuada.Restringir el flujo de aire pueda darerel equipo o provocar un incendio.
2. No apile los equipos ni los coloque tanURTca uno de others que queden expuestos a la recirculacion o al aire precalentado.
3. Asegürese de que no haya nada apoyado sobre los cables del equipo y de que los cables estén colocados de forma que no se pueda tropezar con ellos ni pisarlos.
4. Asegürese de que todos los cables están connectados a los conectores adecuados. Algunos conectores son similares y peuvent confundirse fácilmente (por exemple, no enchufe el cable de téléphone en el conductor de alimentación).
5. No coloque el aparato en unaunidad de pared cerrada ni sobre una superficie de tejido blando, como una cama, un sofa o una alfombra.
6. Mantenga el equipo alejado de fuentes de calor.
7. Mantenga el equipo alejado de temperatas anormalmente altas o bajo para que pueda functionar dentro de su rango de operacion.
8. No introduzca objetos en las rejillas de ventilacion o aberturas del equipo. De lo contrario, podra producirse un incendio o una descarga electrica bajo a un cortocircuito de los componentes internos.
9. No utilise el aparato en un entorno humedo, comoerca de un jacuzzi, cerca de un fregadero, cerca de una piscina o en un sotano humedo.
10. No utilise equipos alimentados por la red electrica durante una tormenta. Puede utiliser aparatos alimentados por bateria si todos los cables están desconnectados.
11. Evite el contacto de liquidos y alimentos con el equipo.
12. Desenchufe el aparato de la toma de corriente antes de limpiarlo. 13. Limpie el aparato con un paño suave humedecido con agua. No utilise productos liquidos o en aerosol que pueda CONTENER sustancias inflamables.
13. Paraatarposiblesriesgosde descargaeléctrica,noconecte ni desconnecte ningun cable ni realiceareas demantimiento o reconfigure el equipo duranteuna tormenta.
14. Antes de tocar los componentes de la estación de acoplimiento, conecte a tierra con una pulsera de connexion a tierra o toque periodically una superficie metálica sin pintar, como la parte metálica de la parte posterior del ordinador. Mientras工作的a, toque regularmente la superficie metálica sin pintar para eliminar la electricidad esta que pueda darar los componentes internos.
15. Cuando desenchufe el cable, tire del conector o de la empuñadura, no del propio cable. Algunos cables tienen connectores con pestillos o tornillos que deben aflojarse antes de desconectar el cable. Al desconectar los cables, sujetelos rectos para evaporar doblar las clavijas. Al conectar los cables, asegúrese de que los puertos y connectores estén correctamente girados y alineados.

INSTRUCCIONES GENERALES DE SEGURIDAD RELATIVAS A LA ALIMENTACION ELECTRICA

• Antes de conectar el equipo a una toma de corrente, compruebe la tension nominal y asegúrese de que la tension y la Frequencia requeridas coinciden con la fuente de alimentación disponible.
• Asegürese de que el ordinador, el monitor y los dispositivos connectados tienen la potencia electrónica nominal adecuada para functionar con el adaptador de corriente connectado en su zona.
• Si el cable de alimentacion está dañado, no lo enchufe a la toma de corriente.
• Para evaporar descargas electricas, enchufe los cables de alimentacion del equipo en tomas de corriente con toma de tierra adecuada. Si el equipo está equipado con un cable de alimentacion de tres clavijas, no utilise enchufes adaptadores que omitan la referencia de connexion a tierra ni retire el elemento de connexion a tierra del enchufe o adaptador.
• Cuando utilise un alargador, asegúrese de que la potencia nominal total de los productos connectados a el no supere la corriente nominal del alargador.
• Si debe utilizes un alargador o un divisor, asegúrese de que el alargador o divisor está connectado a una toma de corriente y no a otro alargador o divisor. El alargador o divisor debe estar disnéado para enchufes con toma de tierra y connectado a una toma con toma de tierra.
• Si utilizes un divisor con varias tomas,onga cuidado al enchufar el cable de alimentacion en el divisor. Algunos divisores peuvent permitir que el enchufe se connecte incorrectamente. La connexion Incorrecta del enchufe de alimentacion可以使 caesar daños permanentes al equipo y también pueda provocar riesgo de descarga electrica o incendio. Asegürese de que la punta de connexion a tierra del enchufe de alimentacion este insertada en el contacto de connexion a tierra del splitter.
• Cuando desenchufe el equipo de la toma de corriente, tire del enchufe, no del cable.
• Utilice únicamente un adaptor de corriente suministrado por i-tec Technologies s.r.o. aprobado para su uso con este equipo. El uso de cualquier(other adaptor de corriente pueda provocar un incendio o una explosión.
• Si utilizes el adaptor de corriente para alimentar un ordinador o cargar una bateria, colóquelo en una zona ventilada, por exemple, encima de un escritorio o en el sueño. No cubra el adaptor de corriente con papel u otros objetivos que pueda reducir la refrigeración. No utilise el adaptor de corriente en su estuche de transporte.
• El adaptor de corrente pueda calentarse durante el funciona normal de la base de connexion o del ordinador.
• Tenga cuidado al Manipular el adaptor durante el funciona o inmediamente afterwards.
• Le recomendamos que colque el adaptor en el suejo o sobre una mesa de forma que elindicador luminoso sea visible. De esta forma sabra inmediamente cuando se apaga el adaptor debido a influencias externas. Si por algunareason se apaga la luz verde,desenchufe el cable de alimentacion de la toma de corriente durante 10 segundos y vuela a enchufarlo.
• No utilise nunca un adaptor de corriente que presente signos de deterioro o desgaste excessivo.

PREGUNTAS MÁS FRECUYENTES

Disponible en{nuestro situowww.i-tec.pro en"FAQ"para este producto

GLOSARIO DE TÉRMINOS

Interfaz / puerto / conductor / entrada / ranura: lugar donde se conectan fácilamente dos dispositivos.

Controlador: componente semiconductor (denominado chipset) de un portátil o tableta que garantiza el funciona de uno de los puertos.

Thunderbolt™: es una interfaz de hardware que permite conectar dispositivos

(periféricos) al orderador a trovés de un bus de expansión. Thunderbolt combina

PCIExpress y DisplayPort en una interfaz de datos en series. Permite conectar hasta 6 dispositivos Thunderbolt™ adiconuales, y la velocidad de transferencia para Thunderbolt™ 3/4 es de hasta 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 es un conector simétrico Permite una energia más rápida, alimentación, doble funciona (no solo host sino también guest), compatibiliad con Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) y Notification de errors atramés de dispositivo Billboard.

USB-C Power Delivery (USB-C PD): una función optional del conector USB-C. Un connector con esta compatibiliidad puede tanto cargar como ser cargado, y admite cargas de 10W a 240W

USB 3.2 / 3.1 / 3.0 / 2.0 • estándar para interfaz USB / puerto para conectar diversos dispositivos USB. La interfaz USB de tipo A permite conectar various dispositivos USB a la base de connexion o al adaptor. El puerto USB de tipo B se usa para conectar la base de connexion o el adaptor a un ordinador portátil/tableta.

HDMI/Puerto de pantalla: forma para una interfaz/puerto de graficos digitales que se utilizes para conectar Monitoros yotiros dispositivos de visualizacion grafica.

LAN (Local Area Network) · red de area local, actualmente la más común es la denominada Ethernet, que alcanza velocidades teóricas de transferencia de hasta 2,5 Gbit/s en la estación de acoplimiento.

Audio: terme que designa un dispositivo de entrada (microfono) o salute (auriculas/ altavoces) de audio.

DESCRIPCION

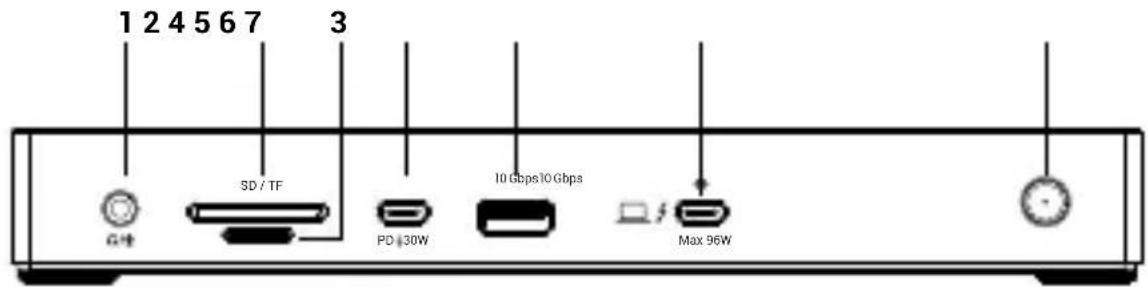

Pannello frontale

El dispositivo está indicado por el símbolo de reciclaje. Esto significía que al final de la vida útil de la instalación, deben asegurar de que se almacene por分开arido en un punto de recolección establisho para este fin y no en los lugar designados para la eliminación de desechos Municipales ordinarios sin clasificar. Contribuirá a melhorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)

ITALIANO

Nosotros declaramos bajo nuestra exclusiva responsabilidad que el producto arriba Mentionado es conforme con las siguientes directivas de la Unión Europea:
