Produkto tipas	Thunderbolt 4 stotelė
Prekinis ženklas	i-TEC
Modelis	TB4TRIPLEDOCKPD
Matmenys	217 x 81,3 x 28,81 mm
Svoris	460 g
Maitinimas	Įėjimas 20 V / 8 A (160 W), maitinimo adapteris pridedamas
Įkrovimo galia (priekinis prievadas)	USB-C PD 30 W
Priimančiojo įrenginio jungiamumas	1x Thunderbolt 4 (40 Gbit/s)
USB prievadai	1x USB-C 3.2 Gen2 (10 Gbit/s, PD 30W), 2x USB-A 3.2 Gen2, 2x USB-A 3.2 Gen1
Vaizdo išvestys	2x HDMI, 1x Thunderbolt 4 (iki 8K/60Hz, suderinama su kelių monitorių režimu)
Tinklas	1x Ethernet 2,5 GbE (RJ-45, 10/100/1000/2500)
Kortelių skaitytuvai	SD (SD 4.0) ir microSD (TF) (SD 4.0)
Garsas	3,5 mm kombinuotas lizdas (mikrofonas/ausinės, 24 bitai/192 kHz)
Saugumas	Kensington spyna šoniniame skydelyje
Palaikomos operacinės sistemos	Windows 10/11, macOS, Linux (naujausi atnaujinimai)
Vairuoklių diegimas	Nereikia jokių vairuoklių (plug & play)
Reikalavimai sistemai	USB-C, USB4 arba Thunderbolt 3/4/5 prievadas su Power Delivery palaikymu ir Alt DisplayPort režimu
Priežiūra ir valymas	Prieš valymą atjunkite nuo elektros tinklo; naudokite minkštą, drėgną (vandens) šluostę; nenaudokite degių medžiagų
Saugos instrukcijos	Neuždenkite ventiliacijos angų, venkite drėgmės, atjunkite prieš audrą, neatidarykite korpuso
Atsarginės dalys / remonto galimybė	Maitinimo adapteris pridedamas; dėl remonto kreipkitės į i-TEC pagalbą
Bendra informacija	Pagaminta i-TEC; atitinka ES direktyvas; instrukcija prieinama www.i-tec.pro

Dažnai užduodami klausimai - TB4TRIPLEDOCKPD i-TEC

Kaip prijungti stotelę prie kompiuterio?

Įjunkite kompiuterį, prijunkite maitinimo adapterį prie stotelės ir 110/230 V elektros lizdo, tada paspauskite ON mygtuką. Prijunkite pateiktą Thunderbolt 4 laidą prie stotelės prievado, pažymėto kompiuterio logotipu, ir prie laisvo USB-C, USB4 arba Thunderbolt 3/4/5 prievado jūsų įrenginyje.

Kiek monitorių galiu prijungti ir kokios raiškos?

Iki 3 monitorių. Su Thunderbolt 4 priimančiuoju, palaikančiu DisplayPort 1.4: 1 monitorius iki 8K/60Hz, 2 monitoriai iki 4K/120Hz+4K/60Hz, 3 monitoriai iki 2x4K/120Hz+1x4K/60Hz. Raiškos skiriasi priklausomai nuo priimančiojo galimybių (žr. instrukciją).

Ar galiu įkrauti savo nešiojamąjį kompiuterį per stotelę?

Taip, priekinis Thunderbolt 4 (priimančiojo) prievadas leidžia PD įkrovimą iki 96 W (priklausomai nuo adapterio galios), jei jūsų kompiuteris palaiko įkrovimą per USB-C/Thunderbolt. Integruotas 160 W adapteris maitina stotelę ir gali įkrauti priimantįjį.

Ar mano macOS kompiuteris gali rodyti kelis monitorius išplėstiniu režimu?

Ne, macOS nepalaiko Multi Stream Transport (MST) technologijos. Prie HDMI prievadų prijungti monitoriai rodys tą patį vaizdą (veidrodinis režimas).

Kokias atminties korteles galiu naudoti?

Stotelė turi SD skaitytuvą (SD 4.0 specifikacija) ir microSD (TF) skaitytuvą (SD 4.0 specifikacija). Jie palaiko SD, SDHC, SDXC korteles.

Ar stotelė veikia su visais kompiuteriais?

Ji veikia su bet kokiu įrenginiu, turinčiu laisvą USB-C, USB4 arba Thunderbolt 3/4/5 prievadą, palaikantį alternatyvųjį DisplayPort režimą ir Power Delivery funkciją. Suderinamos operacinės sistemos: Windows 10/11, macOS ir Linux (naujausi atnaujinimai).

Ar galiu prijungti Ethernet laidą, kad gaučiau prieigą prie interneto?

Taip, stotelė turi integruotą Ethernet 2,5 GbE (RJ-45) prievadą, suderinamą su 10/100/1000/2500 Mbps. Prijunkite tinklo laidą, kad gautumėte greitą laidinį ryšį.

Ką daryti, jei stotelė neįsijungia?

Patikrinkite, ar maitinimo adapteris tinkamai prijungtas prie stotelės ir veikiančio elektros lizdo. Paspauskite priekinį ON/OFF mygtuką. Jei LED indikatorius neužsidega, atjunkite adapterį nuo lizdo 10 sekundžių, tada vėl prijunkite. Jei problema išlieka, kreipkitės į pagalbos tarnybą.

Kaip išvalyti stotelę?

Prieš valydami visada atjunkite stotelę nuo elektros tinklo. Naudokite minkštą, šiek tiek vandens sudrėkintą šluostę. Niekada nenaudokite skystų ar aerozolinių degių medžiagų ir stenkitės, kad vanduo nepatektų į angas.

Kur galiu rasti pilną instrukciją ir vairuoklius?

Pilna instrukcija pasiekiama svetainėje www.i-tec.pro/fr/ skiltyje 'Manuels, pilotes'. Stotelei nereikia jokių vairuoklių, tačiau ten gali būti paskelbti galimi programinės įrangos atnaujinimai.

NAUDOJIMO INSTRUKCIJA TB4TRIPLEDOCKPD i-TEC

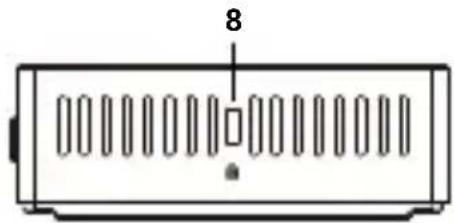

1. Kensington užrakto palaikymas

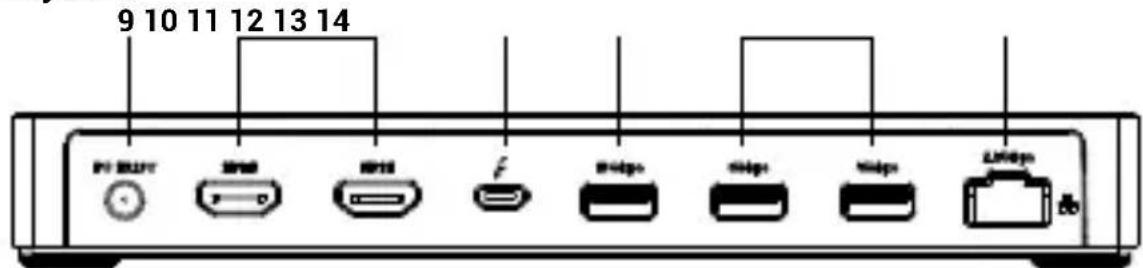

Galinis skydelis

1. 1x maitinimo jejimas (20 V/8 A, 160 W)
2. 2x HDMI
3. 1x ThunderboltTM 4
4. 1x USB-A 3.2 Gen 2 (10 Gbps)
5. 2x 1x USB-A 3.2 Gen 1 (5 Gbps)
6. 1x Ethernet prievas 2,5 GLAN RJ-45, 10/100/1000/2500

SPECIFIKACIJOS

• 1x „Thunderbolt™ 4" prievas prijungti prie nešiojamojo kompiuterio
• Maitinimo galia: 96 W

• Vaizdo išvestis:

• 1x „Thunderbolt™ 4" prievas

• Duomenys (40 Gbps)
• Vaizdas

• 2x HDMI

• Skiriamoji geba

Thunderbolt™ 3/4" pagrindinis jrenginys su „DisplayPort 1.4" palaikymu:

• 1 monitorius - 1x TB4 arba HDMI iki 8K/60Hz arba 4K/120Hz arba 1440p/240Hz
• 2 monitorai - HDMI + TB4 → iki 4K/60Hz + 4K/120Hz
• 2 monitorai - HDMI + HDMI → iki 2x 4K/120Hz *
• 3 monitorai - HDMI + HDMI + TB → iki 2x 4K/120 Hz + 1x 4K/60 Hz*

Thunderbolt™ 3" pagrindinis jrenginys su „DisplayPort 1.2“ palaikymu:

• 1 monitorius - 1x HDMI arba TB4 → iki 4K/60 Hz
• 2 monitoriai - HDMI + TB4 arba 2x HDMI iki 2x 4K/60 Hz*
• 2 monitorai - HDMI + TB4 arba 2x HDMI iki 2x 1440p/144 Hz*

• 3 monitorai - HDMI + HDMI + TB → iki 2x 4K/60 Hz + 1x 4K/30 Hz*

• USB-C pagrindinis jrenginys su DisplayPort 1.4 palaikymu:

• 1 monitorius - 1x HDMI arba TB4 → iki 8K/30 Hz arba 4K/120 Hz arba 1440p/240 Hz

• 2 monitorai - HDMI + TB4 arba 2x HDMI iki 4K/60Hz

• 3 monitorai - HDMI + HDMI + TB → iki 2x 4K/30Hz + 1x 4K/60Hz

• USB-C pagrindinis jrenginys su DisplayPort 1.2 palaikymu:

• 1 monitorius - 1x HDMI arba TB4 → iki 4K/30Hz

• 1 monitorius - 1x HDMI arba TB4 → iki 1080p/120Hz
• 2 monitorai - HDMI + TB4 arba 2x HDMI → iki 1080p/60Hz

• 3 monitorai - HDMI + HDMI + TB → iki 1x 1080p/60Hz + 2x 720p/60Hz

• 1x USB-C 3.2 Gen2 (10 Gbps), PD 30W

• 2x USB-A 3.2 Gen2 (10 Gbps)
• 2x USB-A 3.2 Gen1 (5 Gbps)
• 1x Ethernet 2.5 GLAN RJ-45 prievadas, 10/100/1000/2500
• 1x SD korteliu skaitytuvas (SD 4.0 specifikacja)
• 1x TF korteliu skaitytuvas (microSD) (SD 4.0 specifikacija)
• 1x3,5 mm kombinuotas garso / mikrofono lizdas
• 1x maitinimo jejimas (20 V/8 A, 160 W)
• Produktto matmenys: 217 × 81,3 × 28,81 ~mm
• Produktto svoris: 460 g

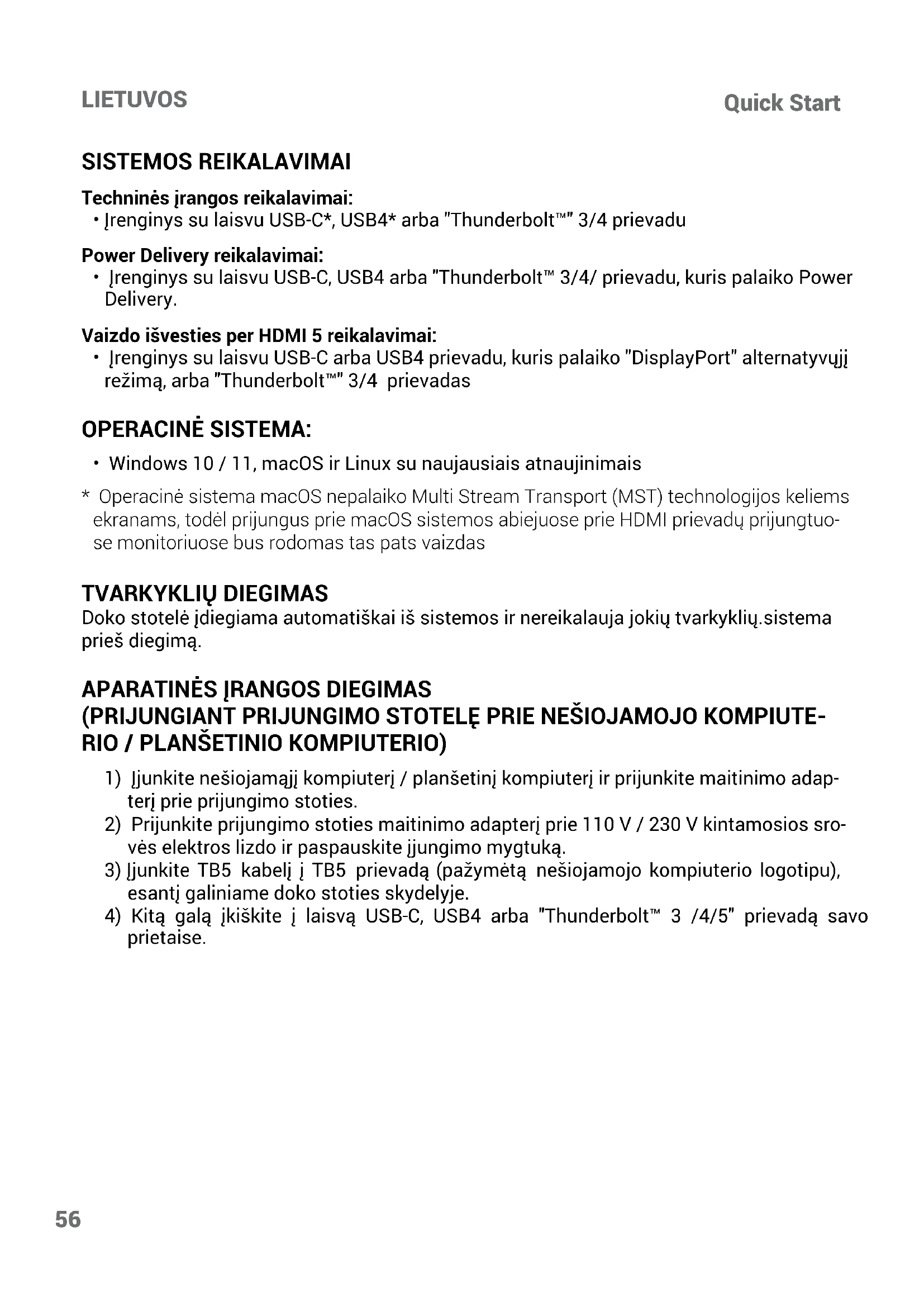

SISTEMOS REIKALAVIMAI

Techniques jrangos reikalavimai:

• Irenginys su laisvu USB-C, USB4 arba "ThunderboltTM" 3/4 prievadu

Power Delivery reikalavimai:

• Jrenginys su laisvu USB-C, USB4 arba "Thunderbolt™ 3/4/ prievadu, kuris palaiko Power Delivery.

Vaizdo išvesties per HDMI 5 reikalavimai:

• Irenginys su laisvu USB-C arba USB4 prievadu, kuris palaiko "DisplayPort" alternatyvujj režimā, arba "Thunderbolt™" 3/4 prievadas

OPERACINÉ SISTEMA:

• Windows 10 / 11, macOS ir Linux su naujausiais atnaujinimais

• Operaciné plantaiko Multi Stream Transport (MST) technologijos keliems ekranams, todél prijungus prie macOS sistemas abiejuose prie HDMI prievadú prijungtuose monitoriuose bus rodomas tas pats vaizdas

TVARKYKLIU DIEGIMAS

Doko stotele jdiegiama automatiskai iš sistemas ir nereikalauja jokiç tvarkyklij.systema pries diegim.

APARATINES JRANGOS DIEGIMAS

(PRIJUNGIANT PRIJUNGIMO STOTELE PRIE NESIOJAMOJO KOMPIUTERIO / PLANSETINIO KOMPIUTERIO)

1) Junkite nesiojamaji kompiuterj / plansetinj kompiuterj ir prijunkite maitinimo adapteri prie prijungimo stoties.
2) Prijunkite prijungimo stoties maitinimo adapterj prie 110 V / 230 V kintamosios sroves elektros lizdo ir paspauskite jiungimo myqtuka.
3) Junkite TB5 kabelj TB5 prievada (pažyméta nešiojamojo kompiuterio logotipu), esanti galiniame doko stoties skydelyje.
4) Kitagalajiskitej laisvau USB-C,USB4 arba "ThunderboltTM 3/4/5" prievada savoprietaise.

DROŠIBAS NORADIJUMI DOKSTACIJAS IZMANTOSANAI

• Pries prijungdami jranga prie elektros lizdo, patikrinkite vardine jtampa ir jsitikinkite, kad reikiama jtampa ir dažnis atitinka turimā maitinimo šaltinj.
• Isitikinkite, kad kompiuterio, monitoriaus ir prijungtu jrenginiu vardine elektros galia yra tinkama, kad jie galetu veikti su prijungtu maitinimo adapteriu jusu vietovej.
• Jei maitinimo laidas pazeistas,nejunkite jo j elektros lizda.
• Kad isvengtumete elektros smugio, junkite jrangos maitinimo laidus j tinkamai jzeminthus elektros lizdus. Jei jranga turi trisakj maitinimo laida, nenaudokite adapterterio kistuku, kurie apeina jzeminimo funkcjja, arba nepasalinkite jzeminimo elemento iš kišuko ar adaptorrio.
• Kai naudojate ilgintuvq, jsitikinkite, kad prie jo prijungtu gaminiu bendra vardiné galia neviršija ilgintuvo vardinés srovès.
• Jei privalote naudoti ilgintuva arba daliklj, jsitikinkite, kad ilgintuvas arba daliklis prijungtas prie sieninio elektros lizdo, o ne prie kito ilgintuvo arba daliklio. Prailgintuvas arba daliklis turi buti skirtas jzemintiems kišukams ir jjungtas j jzeminta lizda.
• Jei naudojate dalytuva su kelais lizdais, bukite atsargus jjungdami maitinimo laidaj dalytuva. Kai kurie skirstytuvai gali leisti neteisingai prijungti kištuka. Neteisingai prijungus maitinimo kištukagali buti negržtamai sugadinta jranga, taip pat gali kilti elektros smugio ar gaisro pavojus. Jsitikinkite, kad maitinimo kištuko jzeminimo antgalis jkiistas j skirstytuvo jzeminimo kontakta.
• Atjungdami jranga nuo maitinimo lizdo, traukite kištuka, o ne laida.
• Naudokite tik i-tech technologies s.r.o. tiekiamā maitinimo adapterj, patvirtintā naudoti su šiu o jrenginiu. Bet kokio kito maitinimo adaptorio naudiojimas gali sukelti gaisrā arba sprogima.
• Jei maitinimo adapterj naudojate kompiuteriui maitinti arba akumuliatoriui jkrauti, padekite jj védinamoje vietoje, pavyzdžiu, ant stalo arba ant grindu. Neuždenkite maitinimo adapterlio popieriumi ar kitais daiktais, kurie gali sumažinti ausinimă. Nenaudokite maitinimo adapterlio dékle.
• lprastai veikiant prijungimo stočiai arba kompiuteriui, maitinimo adapteris gali jkaisti.
• Atsargiai elkitès su adapteriu darbo metu arba iš karto po jo.
• Rekomenduojame adapterj padeti ant grindu arba stalo taip, kad butu matoma indicatoriaus lempute. Taip is karto zinosite, kada adapteris issijungia del isorinio poveikio. Jeiel dokiu nors priezasciu zaia lempute uzgesta, 10 sekundziu istraukite maitinimo laida is elektros lizdo ir vel jj junkite.
• Niekada nenaudokite maitinimo adapterio, kuris turi pažeidimo ar pernelyg didelio nu-sidévëjimo požymiú

DAZNIAUSIAI UZDUODAMI KLAUSIMAI

Mûsç svétainéje www.i-tec.pro šio gaminio skiltyje "DUK".

TERMINU ZODYNÉLIS

Sasaja / prievadas / jungtis / jvestis / lizdas - vieta, kurioje fiziskai sujungiami du jren-giniai.

Valdiklis - puslaidininkinis komponentas (vadinamasis mikroschemu rinkinys) nešiojamajame kompiuteryje / planšetiniame kompiuteryje, užtikrinantis vieno iš prievadu veikimä.

"ThunderboltTM" - tai greita aparatinés jrangos sasaja, leidžianti prijungti jrenginius (periferinius jrenginius) prie kompiuterio per išplatimo magistrale. "Thunderbolt" jungia PCIExpress ir "DisplayPort" j nuoseklia duomenu perdavimo sasaja. Per ja galima prijungti iki 6 papildomuy "ThunderboltTM" jrenginiu, o "ThunderboltTM 3/4" duomenu perdavimo sparta siekia 40 Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - simetrine jungtis Leidžia grečiau jkrauti, maitinti, atlikti dvi funkcijas (ne tik priimanciojo, bet ir svecio), palaiko "Alt" režima (DisplayPort, MHL, "Thunderbolt 3", "Power Delivery") ir pranesimapie klaidas per "Billboard" i'renginj. "USB-C Power Delivery" (USB-C PD) - papildoma USB-C jungties funkcija. Šiá funkcija palaikanti jungtis gali tiek jkrauti, tiek būti jkrautam, ir palaiko apkrovas nuo 10 W iki 240 W.

USB 3.2 / 3.1 / 3.0 / 2.0 - USB sasajos / prievado standartas, skirtas jvairiems USB jrenginians prijungti. Ivairius USB jrenginius prie doko stoteles arba adaptorrio galima prijungti naudojant A tipo USB sasaja. B tipo USB prievadas naudojasms prijungti prie dokines stoties arba adaptorrio nešiojamji kompiuterj / plansetinj kompiuterj.

HDMI / ekrano prievadas - skaitmeninès grafinès sasajos ir (arba) prievado standartas, naudiojas

monitoriams ir kitiems grafiniams ekrano Irenginiams prijungti.

LAN (vietinis tinklas) - vietinis tinklas, saber labiausiai paplites vadinamasis Ethernet, kurio teoriné

duomenu perdavimo sparta doko stotyje siekia iki 2,5 Gb/s.

Garso - garso jvesties (mikrofonas) arba išvesties jrenginio (ausines ir (arba) garsiakalbiai) terminas.

BESCHRIJVING

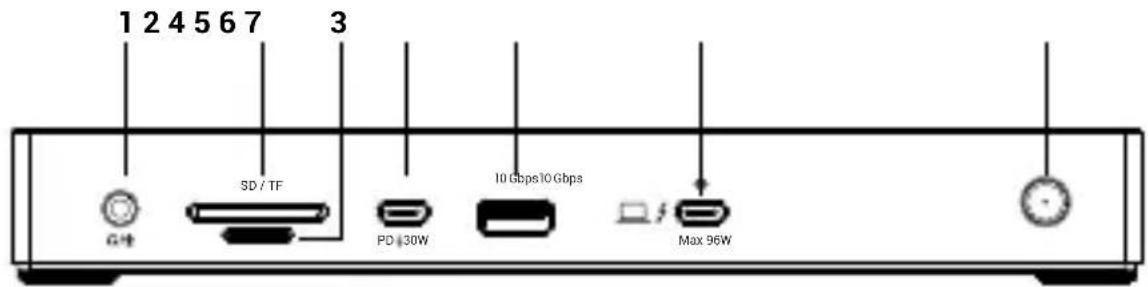

Voorpaneel

Sis gaminys yra pažymetas specialiu atlieku tvarkymo zenklu. Baigus eksploatacija, gaminys turi buti atiduotas i atitinkamā surinkimo punktā ir negali buti šalinamas kartu su nerusiuojamomis atliekomis. Tokie Jusu veiksmai prisides prie aplinkos apsaugos. (Tiktai Europos Sajungoje)

NEDERLANDS

Mes isimtinal savo atsakomybe pareiskiame, kad pirmiau nurodytas gaminys atitinka šias Europos Sajungos direktyvas:
