C31NANOHDM2DOCPD - Doko stotis i-TEC - Nemokama naudojimo instrukcija

Produkto tipas	USB-C dokstotis
Prekės ženklas	i-TEC
Modelis	C31NANOHDM2DOCPD
Matmenys (I x P x A)	152,5 x 43 x 15 mm
Svoris	92 g
Reikalingas maitinimas	USB-C Power Delivery iki 100W (vidinis suvartojimas 5-10W)
Vaizdo prievadai	2 x HDMI
Palaikomos raiškos (šeimininkas DP 1.2)	1 monitorius: iki 4K@30Hz arba 1080p@120Hz; 2 monitoriai: 2x 1080p@60Hz
Palaikomos raiškos (šeimininkas DP 1.4)	1 monitorius: 4K@60Hz; 2 monitoriai: 2x 1440p@60Hz
Palaikomos raiškos (šeimininkas DP 1.4 + DSC)	2 monitoriai: 2x 4K@60Hz arba 2x 1440p@144Hz
USB prievadai	2x USB 3.2 Gen.1 (Type-A), 2x USB 2.0 (Type-A), 1x USB-C 3.2 Gen.1, 1x USB-C PD
Tinklas	1x Ethernet GLAN RJ-45 (RTL8153B) su MAC adreso klonavimu
Šeimininko jungtis	Integruotas 30 cm USB-C kabelis
Suderinamos operacinės sistemos	Windows 10/11, macOS, iPadOS, Android*, Chrome OS, Linux
Pagrindinės funkcijos	Prievadų išplėtimas, Power Delivery įkrovimas, kelių ekranų vaizdo išvestis, laidinis tinklas
Priežiūra ir valymas	Atjunkite prieš valydami; naudokite sausą, minkštą šluostę; venkite skysčių
Saugumas	Nelaikykite ekstremaliose temperatūrose, naudokite ant lygaus paviršiaus, venkite pernelyg stipriai traukti USB-C kabelio
Atsarginės dalys ir taisomumas	Atsarginių dalių nėra; gedimo atveju kreipkitės į palaikymo tarnybą
Bendra informacija	Integruotas USB-C kabelis; MST technologija keliems ekranams (išskyrus macOS); MAC klonavimo palaikymas per i-tech Docker Pro programinę įrangą

Dažnai užduodami klausimai - C31NANOHDM2DOCPD i-TEC

Ar galiu prijungti du monitorius prie šio dokstotelio?

Taip, dokstotelis turi 2 HDMI prievadus. Priklausomai nuo šeimininko USB-C prievado palaikymo, galite rodyti du monitorius (išplėstiniu arba veidrodiniu režimu). Dėmesio: macOS sistemoje MST technologija nepalaikoma: abu monitoriai rodys tą patį vaizdą.

Kokia maksimali raiška palaikoma naudojant vieną monitorių?

Su DisplayPort 1.4 ir DSC palaikančiu šeimininku raiška gali siekti 4K 60 Hz. Be DSC, iki 4K@30 Hz (DP 1.2) arba 4K@60 Hz (DP 1.4 vienas).

Ar dokstotelis gali įkrauti mano nešiojamąjį kompiuterį?

Taip, USB-C PD (Power Delivery) prievadas gali tiekti iki 100W prijungtam šeimininkui, jei šis palaiko maitinimą per USB-C.

Kokios operacinės sistemos yra suderinamos?

Dokstotelis veikia su Windows 10/11, macOS, iPadOS, Android*, Chrome OS ir Linux. Kai kurios funkcijos (kelių ekranų rodymas, įkrovimas) gali priklausyti nuo sistemos.

Ar reikia įdiegti tvarkykles?

Paprastai ne, dokstotelis atpažįstamas automatiškai. Jei kyla problemų su Ethernet prievadu, atsisiųskite konkrečias LAN tvarkykles iš i-TEC svetainės.

Kaip prijungti dokstoteli prie kompiuterio?

Naudokite integruotą 30 cm USB-C kabelį, kad prijungtumėte dokstoteli prie USB-C, Thunderbolt 3 ar Thunderbolt 4 prievado jūsų įrenginyje.

Ar Ethernet prievadas suderinamas su Gigabit tinklais?

Taip, prievadas naudoja RTL8153B valdiklį ir palaiko greitį iki 1 Gbit/s. Jis taip pat leidžia klonuoti MAC adresą per specialią programinę įrangą.

Koks USB prievadų greitis?

Du USB 3.2 Gen.1 prievadai užtikrina iki 5 Gbit/s greitį, o du USB 2.0 prievadai – iki 480 Mbit/s. USB-C 3.2 Gen.1 prievadas turi tą patį greitį.

Ar galiu naudoti šį dokstoteli su Android ar iPad įrenginiu?

Taip, bet vaizdas rodomas tik veidrodiniu režimu (be išplėstinio ekrano). Android su DEX arba Easy Projection gali pasiūlyti daugiau funkcijų.

Ką daryti, jei dokstotelis neveikia tinkamai?

Pirmiausia patikrinkite, ar jūsų šeimininkas palaiko reikalingas funkcijas (Power Delivery, DisplayPort Alt Mode). Iš naujo paleiskite dokstotelį atjungdami/prijungdami arba naudodami ON/OFF mygtuką. Jei problema išlieka, kreipkitės į palaikymo tarnybą el. paštu [e-mail].

NAUDOJIMO INSTRUKCIJA C31NANOHDM2DOCPD i-TEC

• Integruotas 30 cm ilgio USB-C kabelis, skirtas prijungti prie jrenginiu
  Dokavimo stoties technologija: USB-C (MST)
• Maitinimo galia: 100 W
• Vidinis energijos suvartojimas: 5-10 W (daugiau informacijos Čia)
• Vaizdo prievadai:

-2xHDMI

• Rezoliucija:

• Priimantysis jrenginys, palaikantis "DisplayPort 1.2":

• 1 monitorius - 1x HDMI iki 4K/30Hz

• 1 monitorius - 1x HDMI iki 1080p/120Hz

• 2 monitorai - 2x HDMI iki 2x 1080p/60Hz*

• Priimantysis jrenginys, palaikantis "DisplayPort 1.4":

• 1 monitorius - 1x HDMI iki 4K/60Hz

• 2 monitorai - 2x HDMI → iki 2x 1440p/60Hz*

• "DisplayPort 1.4" pagrindinis jrenginys su DSC palaikymu:

• 1 monitorius - 1x HDMI iki 4K/60Hz

• 2 monitorai - 2x HDMI → iki 2x 4K/60Hz*

• 2 monitorai - 2x HDMI iki 2x 1440p/144Hz*

• 2x USB 3.2 Gen.1 prievadas

• 2x USB 2.0 prievadas
• 1x USB-C 3.2 Gen.1 prievas
• 1x USB-C prievadas PD (tik "PowerDelivery")
• 1x Ethernet GLAN RJ-45 prievadas (RTL8153B)
• MAC adress klonavimas: taip (naudojant "i-tec Docker Pro" programine jrangaj)
  APIMTIS: S1, S2, S3
• Produktto matmenys: 152,5 × 43 × 15 ~mm
  Gaminio svoris: 92 g
  Pakuotés matmenys: 112 × 233 × 23 ~mm
  Pakuotés svoris: 115 g

SISTEMOS REIKALAVIMAI

Techniques jrangos reikalavimai:

Jrenginiai su laisvu USB-C, USB4 arba "ThunderboltTM 3/4" prievadu

Reikalavimai "Power Delivery" funkcjijai:

• Lrenginiai su laisvu USB-C, USB4 arba "Thunderbolt™ 3/4" prievadu, palaikanciu Power Delivery

Vaizdo išvesties reikalavimai:

• Jrenginiai su laisvu USB-C arba USB4 prievadu su "DisplayPort" alternatyvaus režimo palaikymu arba "Thunderbolt™ 3/4" prievadu

Operaciné système:

• "Windows 10 / 11", "macOS", "iPadOS", "Android*", "Chrome OS" ir "Linux" su naujais atnaujinimais
• "macOS" nepalaiko "Multi Stream Transport" (MST) technologijos. Prie "macOS" stoties prijungus du monitorius, abiejuose monitoriuose bus rodomas tas pats vaizdas.
  **“iPadOS”, “Android” sistemas nepalaiko keliç ekranç vaizdo Perkinsio technologijos arba išpléstinio ekrano parinkties. Tai reškia, kad prijungus prie išorinio monitoriaus bus rodomas tik veidrodinis ekranas. (Negalioja “Android” jrenginiams su DEX ir “Easy Projection” plétiniais).

TVARKYKLIU DIEGIMAS

"Windows":

Tik tada, jei aptikta LAN adapterio problema, pvz:

Nutrukus darbui, esant letam tinklui ir blogai aptikus arba visai neaptikus LAN. LAN tvarkykles galite atsisiusti cia, skyrelyje Vadovai, tvarkykles

• Nelaiky kite ekstremalioje temperaturoje ir dregmeme.
• Naudokite prietaisā ant plokšciu trinkeliu, kad iśvengtumete slydimo ir kritimo ant Žemës.
• Saugokite tvarkykles ir vadova, kad galétumete naudoti véliau.
• Venkite jtempti USB-C prievada arba kabelj.
• Periodiskai is naujo junkite gaminj naudodami jjungimo / isjungimo mygtukarba iStraukdami jj is elektros tinklo.
• Neprijunkite USB-C PD adapteriç prie USB-C prievadú, kurie nera pažyméti kaip priévadai, skirti USB-C PD maitinimo adapteriui prijungti.
• Rekomenduojama dienos pabaigoje doko stotele isjungti.

Bendradarbiaudami su aptarnavimo skyriumi:

• Patikrinkite, ar veikia jkritus j vandenj arba ant zhemes.
• Patikrinkite funcionaluma, kai dangtelis yra jtrukes.
• Skuskites, kad prietaisas neveikia pagal instrukcija.

DAZNIAUSIAI UZDUODAMI KLAUSIMAI

Mûsç svétainéje www-i-tec.pro šio gaminio skiltyje "DUK".

TERMINU ZODYNÉLIS

Sasaja / prievas / jungtis / jvestis / lizdas - vieta, kurioje fiziskai sujungiami du jrenginiai.

Valdiklis - puslaidininkinis componentas (vadinamas mikroschemu rinkiniu) nešiojama-jame kompiuteryje ir (arba) planšetiniame kompiuteryje, kuris užtikrina vieno iš prievadu veikimā.

"ThunderboltTM" - tai greita aparatinés jrangos sāsaja, leidžianti prijungti jrenginius (periferinius jrenginius) prie kompiuterio per išplatimo magistrale. "Thunderbolt" jungia PCI-Express ir "DisplayPort" j nuoseklia duomenu perdavimo sāsaja. Ji leidžia granininiu budu sujungti iki 6 papildomu "ThunderboltTM" jrenginiu, o "ThunderboltTM 3/4" duomenu perdavimo sparta siekia iki 40 Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - simetrine jungtis Leidžia grečiau jkrauti, maitinti, atlikti dvi funkcijas (ne tik priimanciojo, bet ir svecio), palaiko alternatyvius režimus - Alt Mode

(DisplayPort, MHL, Thunderbolt 3, Power Delivery) ir pranesimus apiie klaidas per "Billboard" jrengini.

"USB-C Power Delivery" (USB-C PD) - neprivaloma USB-C jungties fungcija. Šią fungcija turinti jungtis gali ir jkrauti, ir būti jkrauta, ir palaiko apkrovas nuo 10 W iki 240 W.

USB 3.2 / 3.1 / 3.0 / 2.0 - USB sasajos / prievado standartas, skirtas ivairiems USB jrenginiams prijungti. Ivairius USB jrenginius prie doko stoteles arba adapterrio galima prijungti naudojant A tipo USB sasaja. B tipo USB prievas naudojas prijungti prie dokines stoties arba adapterrio nešiojamji kompiuterj / planšetinj kompiuterj.

HDMI / ekrano prievadas - skaitmeninés grafinés sasajos ir (arba) prievado standartas, naudiojas monitoriams ir kitiems grafiniams ekrano jrenginiams prijungti.

LAN (vietinis tinklas) - vietinis kompiuteriu tinklas, siuo metu labiausiai paplites vadinamasis Ethernet, kurio teoriné perdavimo sparta dokinéje stotje siekia iki 2,5 Gb/s.

Garso - garso jvesties (mikrofonas) arba išvesties Irenginio (ausines ir (arba) garsiakalbi ai) terminas.

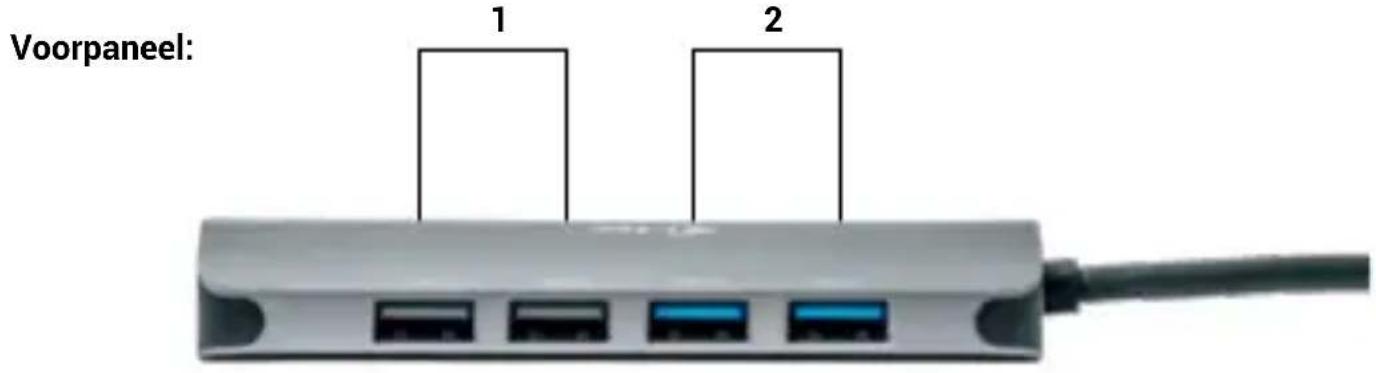

BESCHRIJING

1. 2x USB 2.0 poort
2. 2x USB 3.2 Gen.1 poort

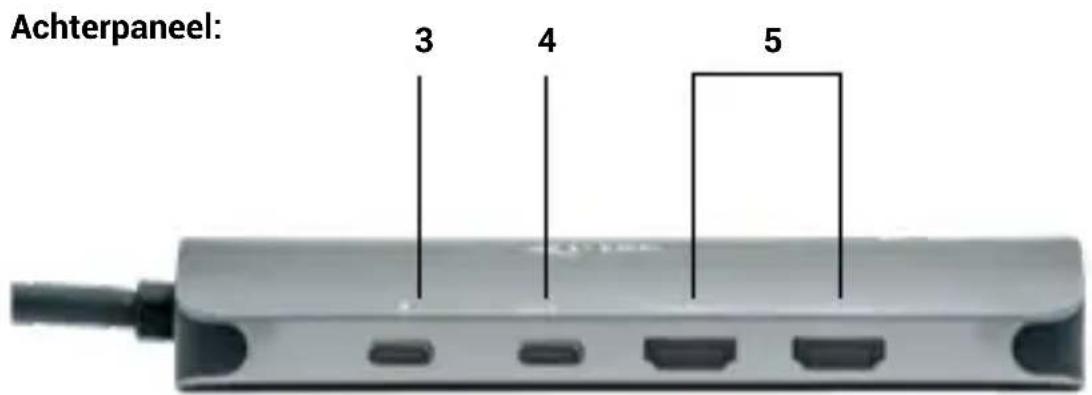

1. 1x USB-C (PD) poort
2. 1x USB-C 3.2 Gen.1 poort
3. 2x HDMI poort

Zijpaneel:

1. 1x Ethernet GLAN RJ-45 port (RTL8153B)

SPECIFICATIONS

Šis gaminys yra pažymetas specialiu atlieku tvarkymo Ženklu. Baigus eksploatacija, gaminys turi buti atiduotas i atitinkama surinkimo punktā ir negali buti šalinamas kartu su nerusiuojamomis atliekomis. Tokie Jusu veiksmai prisides prie aplinkos apsaugos. (Tiktai Europos Sajungoje)

NEDERLANDS

Mes isimtinai savo atsakomybe pareiskiame, kad pirmiau nurodytas gaminys atitinka sias. Europos Sajungos direktyvas:
