C31NANOHDM2DOCPD - Dockstation i-TEC - Kostenlose Bedienungsanleitung

Type de produit	USB-C-Dockingstation
Marque	i-TEC
Modèle	C31NANOHDM2DOCPD
Abmessungen (L x B x H)	152,5 x 43 x 15 mm
Gewicht	92 g
Erforderliche Stromversorgung	USB-C Power Delivery bis zu 100W (Eigenverbrauch 5-10W)
Videoanschlüsse	2 x HDMI
Unterstützte Auflösungen (Host DP 1.2)	1 Monitor: bis zu 4K@30Hz oder 1080p@120Hz; 2 Monitore: 2x 1080p@60Hz
Unterstützte Auflösungen (Host DP 1.4)	1 Monitor: 4K@60Hz; 2 Monitore: 2x 1440p@60Hz
Unterstützte Auflösungen (Host DP 1.4 + DSC)	2 Monitore: 2x 4K@60Hz oder 2x 1440p@144Hz
USB-Anschlüsse	2x USB 3.2 Gen.1 (Typ-A), 2x USB 2.0 (Typ-A), 1x USB-C 3.2 Gen.1, 1x USB-C PD
Netzwerk	1x Ethernet GLAN RJ-45 (RTL8153B) mit MAC-Adressen-Klonen
Host-Anschluss	Integriertes USB-C-Kabel, 30 cm
Kompatible Betriebssysteme	Windows 10/11, macOS, iPadOS, Android*, Chrome OS, Linux
Hauptfunktionen	Port-Erweiterung, Power-Delivery-Ladefunktion, Multi-Monitor-Videoausgabe, kabelgebundenes Netzwerk
Pflege und Reinigung	Vor der Reinigung vom Strom trennen; ein trockenes, weiches Tuch verwenden; Flüssigkeiten vermeiden
Sicherheit	Nicht extremen Temperaturen aussetzen, auf einer ebenen Fläche verwenden, das USB-C-Kabel nicht gewaltsam biegen
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar; bei Fehlfunktion den Support kontaktieren
Allgemeine Informationen	Integriertes USB-C-Kabel; MST-Technologie für Mehrfachanzeige (außer macOS); Unterstützung von MAC-Klonen über i-tech Docker Pro Software

Häufig gestellte Fragen - C31NANOHDM2DOCPD i-TEC

Kann ich zwei Monitore an diese Dockingstation anschließen?

Ja, die Station verfügt über 2 HDMI-Anschlüsse. Abhängig von der Unterstützung des USB-C-Hostanschlusses können Sie zwei Monitore (im erweiterten oder gespiegelten Modus) anzeigen. Beachten Sie, dass unter macOS die MST-Technologie nicht unterstützt wird: Beide Monitore zeigen dasselbe Bild an.

Was ist die maximale Auflösung, die mit einem einzelnen Monitor unterstützt wird?

Mit einem kompatiblen DisplayPort 1.4-Host und DSC kann die Auflösung 4K bei 60 Hz erreichen. Ohne DSC bis zu 4K@30 Hz (DP 1.2) oder 4K@60 Hz (nur DP 1.4).

Kann die Station meinen Laptop laden?

Ja, der USB-C-PD-Anschluss (Power Delivery) kann bis zu 100 W an den angeschlossenen Host liefern, vorausgesetzt, dieser unterstützt die Stromversorgung über USB-C.

Welche Betriebssysteme sind kompatibel?

Die Station funktioniert mit Windows 10/11, macOS, iPadOS, Android*, Chrome OS und Linux. Einige Funktionen (Multi-Monitor-Anzeige, Laden) können vom System abhängen.

Müssen Treiber installiert werden?

In der Regel nicht, die Station wird automatisch erkannt. Wenn Sie Probleme mit dem Ethernet-Anschluss haben, laden Sie die spezifischen LAN-Treiber von der i-TEC-Website herunter.

Wie verbinde ich die Station mit meinem Computer?

Verwenden Sie das integrierte USB-C-Kabel (30 cm), um die Station an einen USB-C-, Thunderbolt 3- oder Thunderbolt 4-Anschluss Ihres Geräts anzuschließen.

Ist der Ethernet-Anschluss mit Gigabit-Netzwerken kompatibel?

Ja, der Anschluss verwendet den Controller RTL8153B und unterstützt Geschwindigkeiten bis zu 1 Gbit/s. Es ermöglicht auch das Klonen der MAC-Adresse über eine spezielle Software.

Wie schnell sind die USB-Anschlüsse?

Die beiden USB-3.2-Gen.1-Anschlüsse bieten eine Datenrate von bis zu 5 Gbit/s, und die beiden USB-2.0-Anschlüsse bis zu 480 Mbit/s. Der USB-C-3.2-Gen.1-Anschluss teilt sich die gleiche Geschwindigkeit.

Kann ich diese Station mit einem Android-Gerät oder iPad verwenden?

Ja, aber die Anzeige ist auf den gespiegelten Modus beschränkt (kein erweiterter Bildschirm). Android mit DEX oder Easy Projection kann mehr Funktionen bieten.

Was tun, wenn die Station nicht richtig funktioniert?

Überprüfen Sie zunächst, ob Ihr Host die erforderlichen Funktionen (Power Delivery, DisplayPort Alt Mode) unterstützt. Starten Sie die Station neu, indem Sie sie trennen und wieder anschließen oder über den ON/OFF-Schalter. Wenn das Problem weiterhin besteht, kontaktieren Sie den Support unter [e-mail].

BEDIENUNGSANLEITUNG C31NANOHDM2DOCPD i-TEC

DEitte lessen Sie das gesamte Handbuch sorgfältig durch. Die ausfuhrliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.cz/de/ unter „Benutzerhandbücher, Treiber" bei dieser Produkt zu finden. Wenn Sie Probleme haben,kontaktieren Sieitte unser Support-Team unter: [e-mail]

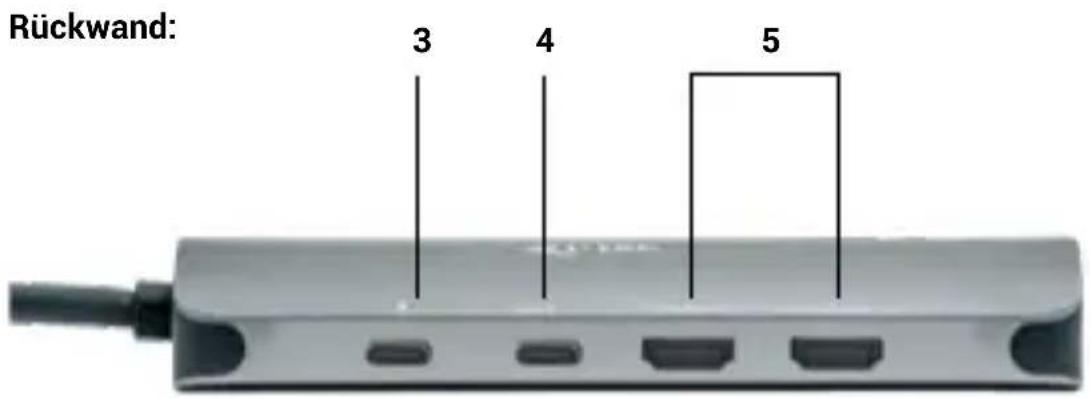

1.2x USB 2.0 Anschluss
2. 2x USB 3.2 Gen.1 Anschluss

1. 1x USB-C (PD) Anschluss
   4.1x USB-C 3.2 Gen.1 Anschluss
   5.2x HDMI-Anschluss

Seitenwand:

1. 1x Ethernet GLAN RJ-45 Anschluss (RTL8153B)

SPEZifikATIONEN

• Integriertes 30 cm langes USB-C-Kabel zum Anschluss an Geräte
• Technologie der Dockingstation: USB-C (MST)
  Leistungsabgabe: 100W
• Interne Leistungsaufnahme: 5-10W
  Video-Anschlisse: -2x HDMI

- Auflösung:

• Host-Gerät mit DisplayPort 1.2-Unterstützung:

• 1 Monitor - 1x HDMI bis zu 4K/30Hz

• 1 Monitor - 1x HDMI → bis zu 1080p/120Hz

• 2 Monitore - 2x HDMI → bis zu 2x 1080p/60Hz*

• Host-Gerät mit DisplayPort 1.4-Unterstützung:

• 1 Monitor - 1x HDMI bis zu 4K/60Hz

• 2 Monitore - 2x HDMI → bis zu 2x 1440p/60Hz*

• DisplayPort 1.4-Host-Gerät mit DSC-Unterstützung:

• 1 Monitor - 1x HDMI bis zu 4K/60Hz

• 2 Monitore - 2x HDMI bis zu 2x 4K/60Hz*

• 2 Monitore - 2x HDMI bis zu 2x 1440p/144Hz*

• 2x USB 3.2 Gen.1 Anschluss

• 2x USB 2.0-Anschluss
• 1x USB-C 3.2 Gen.1 Anschluss
• 1x USB-C-Anschluss PD (nur PowerDelivery)
• 1x Ethernet GLAN RJ-45 Anschluss (RTL8153B)
• Klonen von MAC-Adressen: ja (mit i-tech Docker Pro Software)
  VOL: S1, S2, S3
• Produkttabmessungen: 152,5 × 43 × 15 ~mm
• Produktgewicht: 92 g
  Abmessungen der Verpackung: 112 × 233 × 23 ~mm
  Gewicht der Verpackung: 115 g

SYSTEMANFORDERUNGEN

Hardware-Anforderungen:

• Geräte mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss

Anforderungen an die Funktion Power Delivery:

• Geräte mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss mit Power Delivery-Unterstützung

Anforderungen an den Videoausgang:

• Geräte mit einem freien USB-C- oder USB4-Anschluss mit DisplayPort Alternate Mode-Unterstützung oder Thunderbolt™ 3/4-Anschluss

Operationssystem:

• Windows 10 / 11, macOS, iPadOS, Android*, Chrome OS und Linux mit den neuesten Updates
• macOS unterstützen die Multi Stream Transport (MST)-Technologie nicht. Wenn Sie zwei Monitore an eine macOS-Station anschließen, wird auf beiden Monitoren das gleiche Bild angezeigt.
  ** iPadOS, Android-Systeme unterstützen weder die Technologie zur Übertragung von Bildern auf mehrere Bildschirme noch die Option "Erweiterter Bildschirm". Dies bedeutet, dass nur der gespiegelte Bildschirm angezeigt wird, wenn er an einen externen Monitor angeschlossen ist. (Gilt nicht für Android-Geräte mit DEX- und Easy Projection-Erweiterungen).

INSTALLATION DER TREIBER

Windows:

Nur wenn ein Problem mit dem LAN-Adapter festgestellt wird, z. B.:

Im Falle von Ausfallen, langsamen Netzwerken und bei schlechter oder fehlender LANErkennung. Sie konnen LAN-Treiber hier im Abschnitt Handbucher, Treiber herunterladen https://i-tec.pro/product/c31nanohdm2docpd/

macOS:

Keine Treiberinstallation erforderlich.

SICHERHEITSHINWEISE ZUR VERWENDUNG DER DOCKING STATION

• Nicht extremen Temperaturen und Feuchtigkeit aussetzen.
• Benutzen Sie das Gerät auf flachen Unterlagen, um ein Ausrutschen und Fallen auf dem Boden zu vermeiden.
• Bewahren Sie die Treiber und das Handbuch zur späteren Verwendung auf.
• Vermeiden Sie es, den USB-C-Anschluss oder das Kabel zu belasten.
• Starten Sie das Gerät in regelmäßigen Abständen neu, indem Sie die Taste ON/OFF drücken oder den Netzstecker aus der Steckdoseziehen.
• Schlieben Sie keine USB-C-PD-Adapter an USB-C-Anschlüsse an, die nicht als Anschlüsse für den Anschluss von USB-C-PD-Netzadaptern gekennzeichnet sind.
• Es wird empfohlen, die Dockingstation am Ende des Tages auszuschalten.

In Zusammenarbeit mit der Serviceabteilung:

• Prufen Sie die Funktionstüchtigkeit nach einem Sturz ins Wasser oder auf den Boden.
• Überprüfen Sie die Funktionsfähigkeit, wenn die Abdeckung gesprungen ist.
• Beschwenen Sie sich darüber, dass das Gerät nicht wie in der Bedienungsanleitung beschreiben funktioniert.

HÄUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Website www-i-tec.pro unter "FAQ" für diesen Produkt

GLOSSAR DER BEGRIFFE

Schnittstelle / Port / Anschluss / Eingang / Steckplatz - die Stelle, an der zwei Geräte physisch miteinander verbunden sind.

Controller - eine Halbleiterkomponente (Chipsatz genannt) in einem Notebook/Tablet, die den betrieb eines der Anschlüsse gewährleistet.

ThunderboltTM - ist eine schnelle Hardwareschnittstelle, über die Sie Geräte (Peripheriegeräte) über einen Erweiterungsbus an ihren Computer anschließen können. Thunderbolt kombiniert PCI-Express und DisplayPort zu einer seriellen Datenchnittstelle. Sie ermöglicht die Verkettung von bis zu 6 zusätzlichen ThunderboltTM-Geräten mit ThunderboltTM 3/4-Übertragungsraten von bis zu 40 Gbit/s.

USB-C / USB Typ-C / USB4 / Thunderbolt™ 3/4 - ist ein symmetrischer Anschluss. Ermöglicht Schnelleres Laden, Stromversorgung, Dual-Role (nicht nur Host, sondern auch Gast), Unterstützung für alternative Modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) und fehlerbenachrichtigung über Billboard-Gerät.

USB-C Power Delivery (USB-C PD) - eine optionale Funktion des USB-C-Steckers. Ein Stecker mit dieser Unterstützung kann sowohl laden als auch geladen werden und unterstützt Lasten von 10W bis 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - Standard für USB-Schnittstelle / Port zum Anschluss verschiedener USBGeräte. Über die USB-Typ-A-Schnittstelle können verschiedene USB-Geräte an die Dockingstation oder den Adapter angeschlossen werden. Der USB-Typ-B-Anschluss wird verwendet, um die Dockingstation oder den Adapter mit einem Laptop/Tablet zu verbinden.

HDMI/Display Port - Ein Standard für eine digitale Grafik Schnittstelle, die zum Anschluss von monitoren und anderen grafischen Anzeigegeräten verwendet wird.

LAN (Local Area Network) - ein lokales Computernetzwerk, heute am weitesten verbreitet ist das sogenannte Ethernet, das an der Dockingstation eine theoretische Übertragungsrate von bis zu 2,5 Gbit/s erreicht.

Audio - ein Begriff für einen Audioeingang (Mikrofon) oder ein Ausgabegerät (Kopfhörer/Lautsprecher).

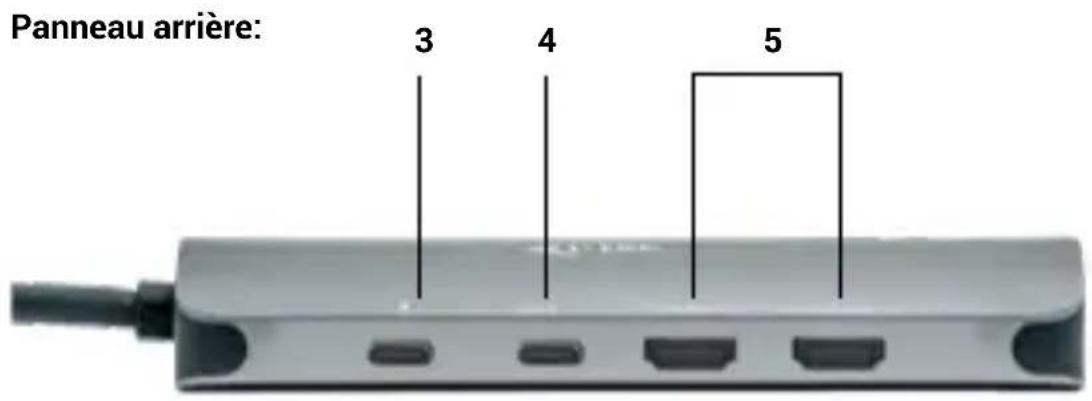

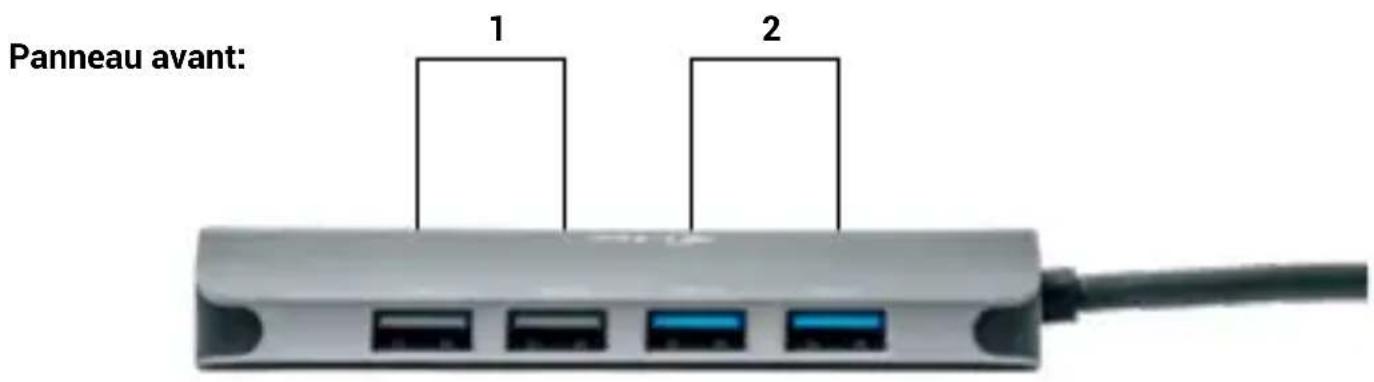

DESCRIPTION

1.2 ports USB 2.0
2. 2 ports USB 3.2 Gen.1

3.1x port USB-C (PD)
4. 1x port USB-C 3.2 Gen.1
5.2 ports HDMI

Panneau latorial:

1. 1x Ethernet GLAN RJ-45 port (RTL8153B)

CARACTERISTIQUES TECHNIQUES

Dieses Produktträgt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungsszeit bei einer communalen Sammelstelle zum recycleln abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmull ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)
