Type de produit	Station d'accueil USB-C
Marque	i-TEC
Modèle	C31NANOHDM2DOCPD
Dimensions (L x l x h)	152,5 x 43 x 15 mm
Poids	92 g
Alimentation requise	USB-C Power Delivery jusqu'à 100W (consommation interne 5-10W)
Ports vidéo	2 x HDMI
Résolutions supportées (hôte DP 1.2)	1 moniteur : jusqu'à 4K@30Hz ou 1080p@120Hz ; 2 moniteurs : 2x 1080p@60Hz
Résolutions supportées (hôte DP 1.4)	1 moniteur : 4K@60Hz ; 2 moniteurs : 2x 1440p@60Hz
Résolutions supportées (hôte DP 1.4 + DSC)	2 moniteurs : 2x 4K@60Hz ou 2x 1440p@144Hz
Ports USB	2x USB 3.2 Gen.1 (Type-A), 2x USB 2.0 (Type-A), 1x USB-C 3.2 Gen.1, 1x USB-C PD
Réseau	1x Ethernet GLAN RJ-45 (RTL8153B) avec clonage d'adresse MAC
Connecteur hôte	Câble USB-C intégré de 30 cm
Systèmes d'exploitation compatibles	Windows 10/11, macOS, iPadOS, Android*, Chrome OS, Linux
Fonctions principales	Extension de ports, charge Power Delivery, sortie vidéo multi-écran, réseau filaire
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; éviter les liquides
Sécurité	Ne pas exposer à des températures extrêmes, utiliser sur une surface plane, éviter de forcer sur le câble USB-C
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; en cas de dysfonctionnement, contacter le support
Informations générales	Câble USB-C intégré ; technologie MST pour affichage multiple (sauf macOS) ; support du clonage MAC via logiciel i-tech Docker Pro

FOIRE AUX QUESTIONS - C31NANOHDM2DOCPD i-TEC

Puis-je brancher deux moniteurs sur cette station d'accueil ?

Oui, la station dispose de 2 ports HDMI. Selon le support du port USB-C hôte, vous pouvez afficher deux moniteurs (en mode étendu ou miroir). Attention, sous macOS, la technologie MST n'est pas prise en charge : les deux moniteurs afficheront la même image.

Quelle est la résolution maximale prise en charge avec un seul moniteur ?

Avec un hôte compatible DisplayPort 1.4 et DSC, la résolution peut atteindre 4K à 60 Hz. Sans DSC, jusqu'à 4K@30 Hz (DP 1.2) ou 4K@60 Hz (DP 1.4 seul).

La station peut-elle charger mon ordinateur portable ?

Oui, le port USB-C PD (Power Delivery) peut fournir jusqu'à 100W à l'hôte connecté, à condition que ce dernier prenne en charge l'alimentation via USB-C.

Quels systèmes d'exploitation sont compatibles ?

La station fonctionne avec Windows 10/11, macOS, iPadOS, Android*, Chrome OS et Linux. Certaines fonctionnalités (affichage multi-écran, charge) peuvent dépendre du système.

Faut-il installer des pilotes ?

Généralement non, la station est reconnue automatiquement. Si vous rencontrez des problèmes avec le port Ethernet, téléchargez les pilotes LAN spécifiques sur le site i-TEC.

Comment connecter la station à mon ordinateur ?

Utilisez le câble USB-C intégré de 30 cm pour brancher la station sur un port USB-C, Thunderbolt 3 ou Thunderbolt 4 de votre appareil.

Le port Ethernet est-il compatible avec les réseaux Gigabit ?

Oui, le port utilise le contrôleur RTL8153B et prend en charge les vitesses jusqu'à 1 Gbit/s. Il permet également le clonage de l'adresse MAC via un logiciel dédié.

Quelle est la vitesse des ports USB ?

Les deux ports USB 3.2 Gen.1 offrent un débit jusqu'à 5 Gbit/s, et les deux ports USB 2.0 jusqu'à 480 Mbit/s. Le port USB-C 3.2 Gen.1 partage la même vitesse.

Puis-je utiliser cette station avec un appareil Android ou iPad ?

Oui, mais l'affichage est limité au mode miroir (pas d'écran étendu). Android avec DEX ou Easy Projection peut offrir plus de fonctionnalités.

Que faire si la station ne fonctionne pas correctement ?

Vérifiez d'abord que votre hôte prend en charge les fonctionnalités nécessaires (Power Delivery, DisplayPort Alt Mode). Redémarrez la station en la débranchant/rebranchant, ou via le bouton ON/OFF. Si le problème persiste, contactez le support à [e-mail].

MODE D'EMPLOI C31NANOHDM2DOCPD i-TEC

FR Veuillez lore attentivement le manuel dans son intégralité. Un manuel détaillé est disponible sur notre site www.i-tec.cz/fr/ sous l'onglet "Manuels, pilotes". Si vous avez des problèmes, veuillez contacter notre équipe support à [e-mail]

• Câble USB-C intégré de 30 cm pour la connexion aux appareils.
• Technologie de station d'accueil : USB-C (MST)
  Puisssance fournie:100W
• Consommation électrique interne : 5-10W

• Ports video :

• 2x HDMI

• Résolution :

• Periphérique hôte avec support DisplayPort 1.2 :

• 1 moniteur - 1x HDMI jusqu'à 4K/30Hz

• 1 moniteur - 1x HDMI jusqu'à 1080p/120Hz

• 2 moniteurs - 2x HDMI → jusqu'à 2x 1080p/60Hz*

• Periphérique hote avec support DisplayPort 1.4 :

• 1 moniteur - 1x HDMI jusqu'à 4K/60Hz

• 2 moniteurs - 2x HDMI → jusqu'à 2x 1440p/60Hz*

• Périphérique hôte DisplayPort 1.4 avec prise en charge DSC :

• 1 moniteur - 1x HDMI jusqu'à 4K/60Hz

• 2 moniteurs - 2x HDMI → jusqu'à 2x 4K/60Hz*

• 2 moniteurs - 2x HDMI → jusqu'à 2x 1440p/144Hz*

• 2 ports USB 3.2 Gen.1

• 2 ports USB 2.0
• 1x port USB-C 3.2 Gen.1
• 1x port USB-C PD (PowerDelivery uniqueness)
• 1x Ethernet GLAN RJ-45 port (RTL8153B)
• Clonage de l'adresse MAC : oui (à l'aide du logiciel i-tech Docker Pro)
  VOL : S1, S2, S3
• Dimensions du produit : 152,5 x 43 x 15 mm
• Poids du produit : 92 g
  Dimensions de l'emballage: 112 × 233 × 23 mm
  Poids de l'emballage: 115 g

EXIGENCES DU SYSTÉME

Exigences matérielles :

Appareils dotés d'un port USB-C, USB4 ou Thunderbolt™ 3/4 libre.

Exigences pour la fonction Power Delivery :

• Appareils dotés d'un port USB-C, USB4 ou Thunderbolt™ 3/4 libre avec prise en charge de Power Delivery.

Exigences en matière de sortie video :

• Appareils dotés d'un port USB-C ou USB4 libre avec prise en charge du mode alternatif DisplayPort ou d'un port Thunderbolt™ 3/4.

Système d'exploitation :

• Windows 10 / 11, macOS, iPadOS, Android*, Chrome OS et Linux avec les dernières mises à jour
• macOS ne prend pas en charge la technologie MST (Multi Stream Transport). La connexion de deux moniteurs à une station macOS entraînera l'affichage de la même image sur les deux moniteurs.
  ** iPadOS, les systèmes Android ne prennant pas en charge la technologie de transfert d'images multi-écrans ou l'options d'écran etendu. Cela signifie que seul l'écran miroir s'affiche lorsqu'il est connecté à un moniteur externe. (Non valable pour les appareils Android avec les extensions DEX et Easy Projection).

L'INSTALLATION DES PILOTES

Windows:

Uniquement si un problème est detecté avec l'adaptateur LAN, par exemple :

En cas de coupure de courant, de réseau lent ou de détction insuffisante ou inexistante du réseau local. Vous pouvez télécharger les pilotes LAN ici dans la section Manuels, Pilotes.

Aucune installation de pilote n'est nécessaire

CONSIGNES DE SECURITE POUR L'UTILISATION DE LA STATION D'ACCUEIL

• Ne pas exposer à des températures et à une humidité extrêmes.
• Utilisez l'appareil sur des supports plats pour éviter de glisser et de tomber sur le sol.
• Conservez les conducteurs et le manuel pour une utilisation ultérieure.
• Évitez de solliciter le port ou le cable USB-C.
• Redémarrer périodiquement le produit à l'aide du bouton ON/OFF ou en le débranchant du secteur.
• Ne branche pas les adaptateurs USB-C PD dans les ports USB-C qui ne sont pas marqués comme des ports pour connecter l'adaptateur d'alimentation USB-C PD.
• Il est recommandé d'éteindre la station d'accueil à la fin de la journée.

En collaboration avec le service après-vente :

• Vérifier la fonctionnalité après une chute dans l'eau ou sur le sol.
• Vérifier le fonctionnement lorsque le couvercle est fissure.
• Se plaindre du fait que l'appareil ne fonctionne pas conformément au manuel.

Disponible sur notre site web www-i-tec.pro sous "FAQ" pour ce produit.

GLOSSaire DES TERMES

Interface / port / connecteur / entrée / emplacement - l'endroit où deux apparciels sont physiquement connectés.

Contrôleur - composant semi-conducteur (appele chipset) d'un ordinateur portable ou d'une tablette qui assure le fonctionnement de l'un des ports.

Thunderbolt™ - est une interface matérielle rapide qui vous permit de connecter des apparêls (péripériques) à votre ordinateur via un bus d'extension. Thunderbolt combine PCI-Express et DisplayPort dans une interface de données en série. Il permet de connecter en guirlande jusqu'à 6 péripériques Thunderbolt™ supplémentaires, avec des taux de transfert Thunderbolt™ 3/4 pouvant atteindre 40 Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - est un connecteur symétrique Permet une charge plus rapide, l'alimentation, le double role (non seulement hôte, mais aussi invité), la prise en charge des modes alternatifs - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) et la notice d'erreur via le dispositif Billboard.

USB-C Power Delivery (USB-C PD) - une fonctionnalité optionnelle du connecteur USB-C. Un connecteur doté de ce support peut à la fois charger et être charge, et prend en charge des charges de 10W à 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - norme pour l'interface USB / port pour la connexion de divers disposits USB. Divers périphériques USB peuvent être connectés à la station d'accueil ou à l'adaptateur à l'aide de l'interface USB de type A. Le port USB de type B est utilisé pour connecter la station d'accueil ou l'adaptateur à un ordinateur portable/une tablette.

HDMI/Port d'af chage - Norme pour une interface/port graphique numérique utilise pour connecter des moniteurs et d'autres dispositifs d'af chage graphique.

LAN (Local Area Network) - réseau informatique local, dont le plus courant est aujourd'hui l'Ethernet, qui atteint sur la station d'accueil un taux de transfert théorique pouvant aller jusqu'à 2,5 Gbit/s.

Audio - terme désignant un dispositif d'entrée (microphone) ou de sortie (casque/ haut-parleurs) audio.

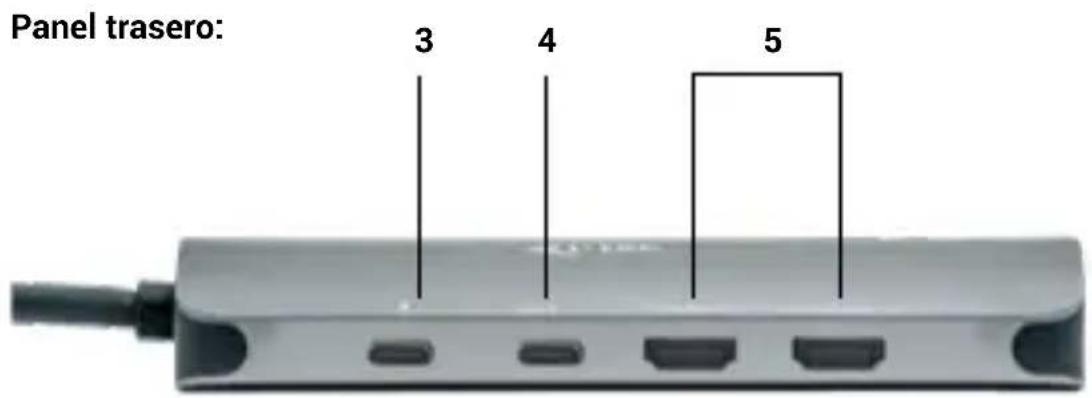

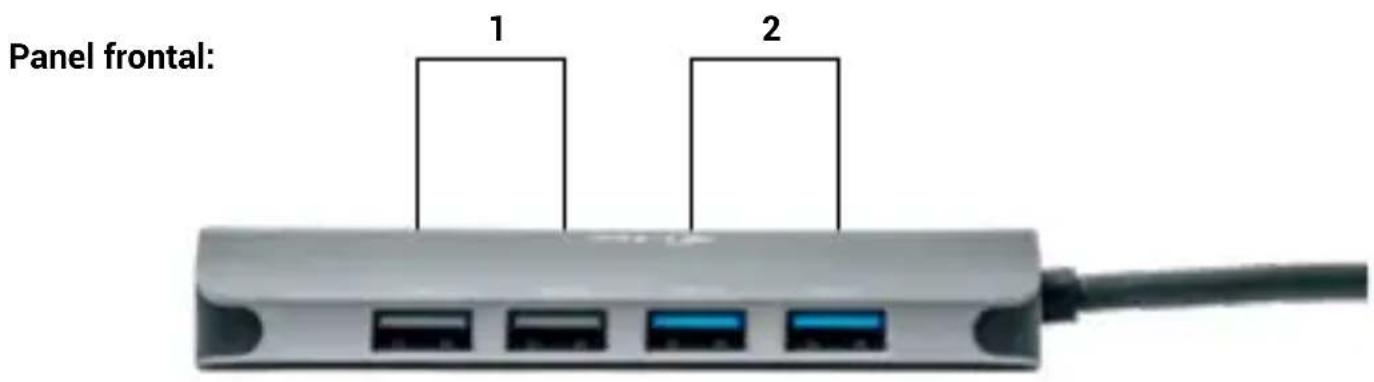

DESCRIPCION

1.2 puertos USB 2.0
2. 2 puertoos USB 3.2 Gen.1

3.1x puerto USB-C (PD)
4. 1x puerto USB-C 3.2 Gen.1
5.2 puertos HDMI

Panel lateral:

6.1x puerto Ethernet GLAN RJ-45 (RTL8153B)

ESPECIFICACIONES

Ce dispositif est revetu du marquage avec le symbole de recyclage indiqué ci-dessus.Àveut dire, qu'une fois découlée la vie utile dudit dispositif, vous vous voyagez dans l'obligation d'assurer, que le dispositif se trouve déposé en un respectif centre de collecte, dûment établi à cette fin, et non en d'autres centres de ramassage qui soient destinés à déposer de courants déchets municipaux non triés. De cette manière, on contribue considérablement à une amélioration en matière d'environnement où nous vivons tous. (Seulement pour l'Union Européenne).
