C31NANOHDM2DOCPD - Dokovací stanice i-TEC - Bezplatný návod k obsluze

Typ produktu	USB-C dokovací stanice
Značka	i-TEC
Model	C31NANOHDM2DOCPD
Rozměry (D x Š x V)	152,5 x 43 x 15 mm
Hmotnost	92 g
Požadované napájení	USB-C Power Delivery až 100W (vnitřní spotřeba 5-10W)
Video porty	2x HDMI
Podporovaná rozlišení (hostitel DP 1.2)	1 monitor: až 4K@30Hz nebo 1080p@120Hz; 2 monitory: 2x 1080p@60Hz
Podporovaná rozlišení (hostitel DP 1.4)	1 monitor: 4K@60Hz; 2 monitory: 2x 1440p@60Hz
Podporovaná rozlišení (hostitel DP 1.4 + DSC)	2 monitory: 2x 4K@60Hz nebo 2x 1440p@144Hz
USB porty	2x USB 3.2 Gen.1 (Type-A), 2x USB 2.0 (Type-A), 1x USB-C 3.2 Gen.1, 1x USB-C PD
Síť	1x Ethernet GLAN RJ-45 (RTL8153B) s klonováním MAC adresy
Konektor hostitele	Integrovaný USB-C kabel 30 cm
Podporované operační systémy	Windows 10/11, macOS, iPadOS, Android*, Chrome OS, Linux
Hlavní funkce	Rozšíření portů, Power Delivery nabíjení, výstup více obrazovek, kabelová síť
Údržba a čištění	Před čištěním odpojte; používejte suchý a jemný hadřík; vyhněte se kapalinám
Bezpečnost	Nevystavujte extrémním teplotám, používejte na rovném povrchu, vyhněte se namáhání USB-C kabelu
Náhradní díly a opravitelnost	Žádné náhradní díly k dispozici; v případě poruchy kontaktujte podporu
Obecné informace	Integrovaný USB-C kabel; technologie MST pro více obrazovek (kromě macOS); podpora klonování MAC pomocí softwaru i-tech Docker Pro

Často kladené otázky - C31NANOHDM2DOCPD i-TEC

Mohu k této dokovací stanici připojit dva monitory?

Ano, stanice má 2 HDMI porty. Podle podpory USB-C hostitelského portu můžete zobrazit dva monitory (v režimu rozšířené plochy nebo zrcadlení). Upozornění: v macOS není technologie MST podporována - oba monitory zobrazí stejný obraz.

Jaké je maximální podporované rozlišení s jedním monitorem?

S hostitelem kompatibilním s DisplayPort 1.4 a DSC může rozlišení dosahovat 4K při 60 Hz. Bez DSC až 4K@30Hz (DP 1.2) nebo 4K@60Hz (pouze DP 1.4).

Může stanice nabíjet můj notebook?

Ano, port USB-C PD (Power Delivery) může poskytovat až 100W připojenému hostiteli, pokud tento podporuje napájení přes USB-C.

Které operační systémy jsou kompatibilní?

Stanice funguje s Windows 10/11, macOS, iPadOS, Android*, Chrome OS a Linux. Některé funkce (více obrazovek, nabíjení) mohou záviset na systému.

Je nutné instalovat ovladače?

Obvykle ne, stanice je rozpoznána automaticky. Pokud narazíte na problémy s Ethernet portem, stáhněte si specifické LAN ovladače z webu i-TEC.

Jak připojit stanici k počítači?

Použijte integrovaný USB-C kabel délky 30 cm k připojení stanice k USB-C, Thunderbolt 3 nebo Thunderbolt 4 portu vašeho zařízení.

Je Ethernet port kompatibilní s gigabitovými sítěmi?

Ano, port používá řadič RTL8153B a podporuje rychlosti až 1 Gbit/s. Umožňuje také klonování MAC adresy pomocí speciálního softwaru.

Jaká je rychlost USB portů?

Dva USB 3.2 Gen.1 porty nabízejí přenosovou rychlost až 5 Gbit/s, a dva USB 2.0 porty až 480 Mbit/s. Port USB-C 3.2 Gen.1 sdílí stejnou rychlost.

Mohu tuto stanici používat se zařízením Android nebo iPad?

Ano, ale zobrazení je omezeno na režim zrcadlení (žádná rozšířená plocha). Android s DEX nebo Easy Projection může nabídnout více funkcí.

Co dělat, pokud stanice nefunguje správně?

Nejprve zkontrolujte, že váš hostitel podporuje potřebné funkce (Power Delivery, DisplayPort Alt Mode). Restartujte stanici odpojením a opětovným připojením, nebo pomocí tlačítka ON/OFF. Pokud problém přetrvává, kontaktujte podporu na [e-mail].

NÁVOD K OBSLUZE C31NANOHDM2DOCPD i-TEC

CZ Prosíme o pečlivé prečtení celého manuálu. Podrobný manuál je k disposzici na nasem webu www.i-tec.cz v záložce „Manuály, ovladace“ u tohoto produktu. V pripadě problémů se muzete obratit na nasi technickou podporu: [e-mail]

Integrovany 30cm USB-C kabel pro pripojeni k zařizení
- Technologie dokovaci stanice: USB-C (MST)
Power Delivery: 100W
- Interní spotřeba: 5-10W (blizsí info zde)
Video Porty:

• 2x HDMI

- Rozlisei:

• Hostitelske zařizení podporou DisplayPort 1.2:

• 1 monitor - 1x HDMI → až 4K/30Hz

• 1 monitor - 1x HDMI → až 1080p/120Hz

• 2 monitory - 2x HDMI → až 2x 1080p/60Hz*

• Hostitelské zařizení podporou DisplayPort 1.4:

• 1 monitor - 1x HDMI → až 4K/60Hz

• 2 monitory - 2x HDMI → až 2x 1440p/60Hz*

• Hostitelské zařízení s DisplayPortem 1.4 s podporou DSC:

• 1 monitor - 1x HDMI → až 4K/60Hz

• 2 monitory - 2x HDMI → až 2x 4K/60Hz*

• 2 monitory - 2x HDMI → až 2x 1440p/144Hz*

• 2x USB 3.2 Gen.1 port

• 2x USB 2.0 port
• 1x USB-C 3.2 Gen.1 port
• 1x USB-C port PD (pouze PowerDelivery)
• 1x Ethernet GLAN RJ-45 port (RTL8153B)
• Klonováni MAC adressy: ano (za použití software i-tec Docker Pro)
  WOL: S1, S2, S3
• Rozměry vyrobku: 152,5 x 43 x 15 mm
  Hmotnost vyrobku: 92 g
• Rozměry baleni: 112 x 233 x 23 mm
  Hmotnost baleni: 115 g

SYSTÉMOVÉ POŽADAVKY

Hardwarové požadavky:

• Zařizení's volným portem USB-C, USB4 nebo Thunderbolt™ 3/4

Požadavky pro funkci Power Delivery:

• Zařizení s volnám portem USB-C, USB4 nebo Thunderbolt™ 3/4 s podporou Power Delivery

Požadavky pro video vystup:

• Zařizení s volnám portem USB-C nebo USB4 s podporou alternatively režimu DisplayPort nebo portem Thunderbolt™ 3/4

Operacni systém:

• Windows 10 / 11, macOS, iPadOS, Android*, Chrome OS a Linux snejnovějsimiactualizacemi
• Systém macOS nepodporuje technologii Multi Stream Transport (MST). Pripojení dvou monitorů ke stanici v systému macOS zpúsobi, ze oba monitory budou zobrazovat stejný obraz.
  ** Systémy iPadOS, Android nepodporují technologii prěnosu obrazu na vice obrazovek ani moźnost rozsǐrene obrazovky. To znamená, ze pri prípojení k externímu monitoru se zobrázi pouze zrcadlená obrazovka. (Nepplatí pro zařizení Android s rozsǐrením DEX a Easy Projection).

INSTALLACE OVLADACU

Windows:

Pouze v pripadé detekování problému s LAN adaptérem napr. :
V pripadé vypadku, pomalé sîte a v pripadé špatné ČiŽádné detekce sîte LAN.
Stáhnout LAN drivery muzete zde v sekci Manuály, Ovladače
https://i-tec.pro/produkt/c31nanohdm2docpd/

macOS:

Není potřeba instalace ovladačú

BEZPECNOSTNI POKNY PRO POUZITI DOKOVACI STANICE

• Nevystavujte extremním teplotám a vlhkosti vzduchu.
• Používejte zařizení na plochych podložkách - vyvarujete se tíms sklouznuti a pádu na zem.
• Uschovejte ovladače i manuál pro pozdějsí možné použití.
• Vyvarujte se namáhání USB-C portuči kabelu.
• Produkt pravidelné restartujte pomoci ON/OFF tlacitka nebo vytažením z el.sítě.
• Nezapojujte USB-C PD adaptéry do USB-C portu které nejsou oznacéný jako porty k pripojení USB-C PD napajecího adaptéru.
• Je doporučene dokovací stanici na konci dne vypnout.

V součinnosti se servisiním oddělením:

• Oveřte funkčnost po pádu do vody nebo na zem.
• Oveřte funkčnost pri prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

CASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.pro/ v záložce „FAQ“ u tohoto produktu

SLOVNIK POJMÜ

Rozhrani / port / konektor / vstup / slot - misto, kde se fyzicky propojuji dve zařizení. Radic - polovodičová součástka (tzv. chipset) v notebookku / tabletu, zajišťujici Činnost některého z portů.

Thunderbolt™ - je rychlé hardwarové rozhrani, které umozhnuje pripojit k počitači zařizení (periferie) prěs Rozširujíci sběrnici. Thunderbolt spojuje PCI-Express a DisplayPort do sérioveho datového rozhrani. Umožnuje tzv. štezení až dalsích 6-ti Thunderbolt™ zařizení, prěnosová rychlost u Thunderbolt™ 3/4 je až 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - je symetricky konektor Umožnjuerechlejsi nabijeni, napajeni, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativ-nich rezimu - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamovani chyb prs Billboard zařizení.

USB-C Power Delivery (USB-C PD) - volitelná vlastnost USB-C konektoru. Konektor s tout podporou umí jak nabíjet, tak byt nabíjen, a podporuje zátěž 10W až 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard pro USB rozhrani / port pro pripojen ruznych USB zařizení. K dokovaci stanici nebo adaptéru lze pripojovat ruzná USB zařizení pomoci USB rozhrani typu A. Port USB typu B slouží pro pripojen dokovaci stanice nebo adaptéru k notebookku / tabletu.

HDMI / Display Port - standard pro digitární grafické rozhraní / port sloužić k pripojení monitorù a jin'ych grafických zobrazovácích zarizení.

LAN (Local Area Network) -mistni počitačová sít, nyní je nejrozširenějsí tzv. Ethernet, který u dokovaci stanice dosahuje teoretické prenosové rychlosti až 2.5 Gbit/s.

Audio - označeni pro zvukové vystupné (mikrofon) nebo vystupné zařizení (sluchátka/reproduktory).

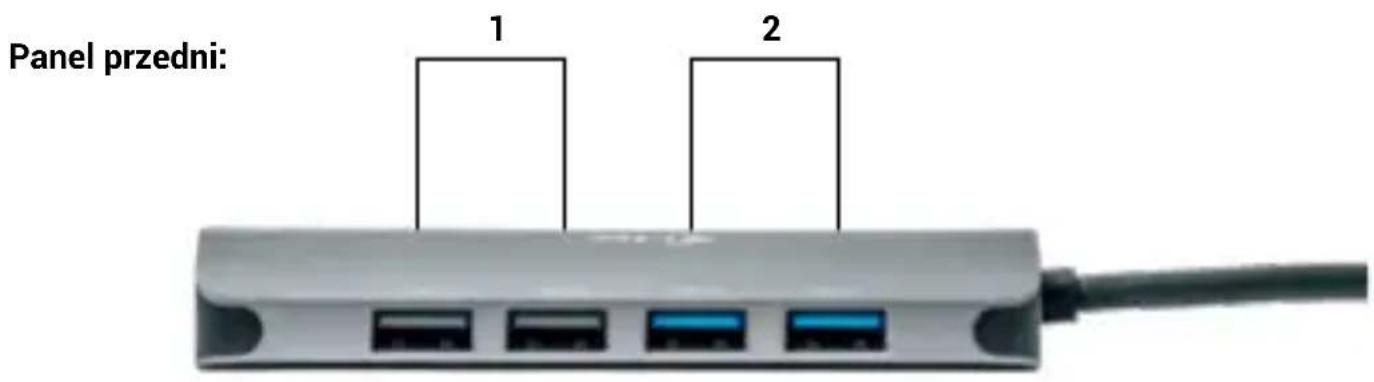

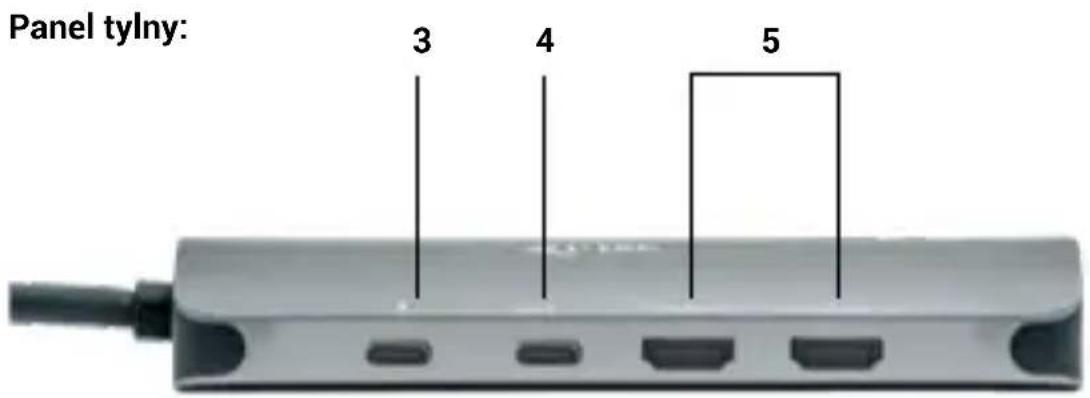

OPIS

1.2x USB 2.0 port
2. 2x USB 3.2 Gen.1 port

3.1x USB-C (PD) port
4. 1x port USB-C 3.2 Gen.1
5. 2x port HDMI

Panel boczny:

1. 1x port Ethernet GLAN RJ-45 (RTL8153B)

SPECYFIKACJA

V spolupráci so servisným oddelením:

• Skontrolujte funkčnost' po páde do vody alebo na zem.
• Overte funkčnost, ked' je kryt prasknuty.
• Stăžujte sa, ze zariadenie nefunguje podl'a námodu na obsluhu.

Toto zařizení je označeno vyše uvedeným recyklacním symbolem. To znamné, ze na konci dobyživota zařizení musité zajistit, aby bylo uložENO oddělené na sberné miste, zřizeném pro tento učel a ne na mistech určenych pro ukládoní bežného netridného komunálného oppadu. Prispěje to ke zlepsné stavuživotniho prostředí nás všech. (Pouze pro Evropskou unii)

SLOVENSKY

Prohlasujeme na vlastni odpovednost, ze vyse uvedeny vyrobek je ve shode s nasledujicimi smernicemi Evropske unie:
