CL 5000 10.818.0 - Lampe Flex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur de chantier LED sans fil
Marque	Flex
Modèle	CL 5000 10.8/18.0
Flux lumineux max	5000 lm
Type d'alimentation	Accumulateur lithium-ion amovible (compatible 10.8 V et 18 V)
Capacités batterie compatibles	10.8 V / 2.5 Ah, 10.8 V / 4.0 Ah, 18 V / 2.5 Ah, 18 V / 5.0 Ah, 18 V / 8.0 Ah
Durée d’éclairage (exemples)	Env. 3 h avec batterie 18 V / 5.0 Ah, jusqu'à 4 h 45 min avec 18 V / 8.0 Ah
Poids (sans batterie)	1,9 kg
Dimensions (L x l x H)	294 x 214 x 200 mm
Indice de protection	IP65 (sans batterie)
Résistance aux chocs	IK07
Classe de protection	III (très basse tension)
Hauteur de montage max	≤ 3 m (intérieur uniquement)
Port USB-C	Oui (pour recharger des appareils externes)
Réglage de luminosité	Oui, par touches d’intensité lumineuse
Mode ECO	Oui, bascule automatique à 300 lm si batterie faible
Montage mural	Trous de fixation murale
Montage sur trépied	Filetage 5/8"
Crochet intégré	Oui, pliable (utilisation à vos risques)
Orientation de la tête	Basculable : 90° vers le haut, 20° vers le bas
Nettoyage	Avec un pinceau ou un chiffon sec, ne pas utiliser d’eau
Utilisation prévue	Professionnelle, éclairage de poste de travail en intérieur

FOIRE AUX QUESTIONS - CL 5000 10.818.0 Flex

Comment allumer et eteindre le projecteur Flex CL 5000 ?

Pour allumer ou eteindre le projecteur, appuyez sur l'interrupteur marche/arret (gachette). Le fait d'appuyer sur les touches d'intensite lumineuse permet de modifier la luminosite. Assurez-vous que la batterie est installee et chargee.

Comment regler la luminosite de la lampe ?

Utilisez les touches d'intensite lumineuse (touches de reglage de la luminosite) pour ajuster la luminosite. Vous pouvez augmenter ou diminuer l'intensite en fonction de vos besoins.

Que se passe-t-il lorsque la batterie est faible ?

Lorsque la batterie est faible, le projecteur passe automatiquement en mode ECO avec une luminosite de 300 lm. L'affichage de luminosite clignote. Vous pouvez egalement passer manuellement en mode ECO en appuyant longuement sur la touche de baisse de luminosite. Le mode ECO permet de prolonger l'autonomie.

Comment installer ou remplacer la batterie ?

Pour installer la batterie, inserez-la dans le compartiment jusqu'a l'emboitement complet. Pour la retirer, appuyez sur la touche de deverrouillage (11) et extrayez-la. Protegez les contacts de la batterie en cas de non-utilisation.

Comment utiliser le port USB-C ?

Le port USB-C integré permet de recharger des appareils externes comme un smartphone. Notez que lorsque la lampe est eteinte, le port USB-C se desactive automatiquement au bout de 2 heures.

Comment monter le projecteur sur un trepied ?

Utilisez le filetage 5/8" situe sous la lampe pour la visser sur un trepied compatible. Assurez-vous que le trepied est solide et stable.

Comment fixer la lampe au mur ?

Le projecteur dispose de trous de fixation murale (7). Utilisez ces trous pour le visser au mur. Respectez la hauteur de montage maximale de 3 m et n'utilisez qu'a l'interieur.

Comment basculer la tete de la lampe ?

La tete de la lampe peut etre basculee 90° vers le haut et 20° vers le bas pour orienter le faisceau lumineux selon vos besoins.

Comment nettoyer le projecteur ?

Avant tout nettoyage, retirez la batterie. N'utilisez jamais d'eau ni de produits liquides. Enlevez les salissures avec un pinceau ou un chiffon sec. Pour les reparations, contactez un atelier SAV agree.

Quelles sont les consignes de securite essentielles ?

Ne regardez pas directement la source lumineuse, ne braquez pas le faisceau sur des personnes ou animaux. Ne couvrez pas la tete de la lampe lorsqu'elle est allumee (risque de brulure). Utilisez uniquement des batteries FLEX recommandees. Protegez la batterie de la chaleur, du feu, de l'eau et de l'humidite. En cas de dommage ou d'utilisation non conforme, des vapeurs peuvent s'echapper – aerez et consultez un medecin.

MODE D'EMPLOI CL 5000 10.818.0 Flex

Symboles apposés sur l'appareil 17

Pourvoiresecurite 17

Données techniques 19

Vued'ensemble 20

Instructions d'utilisation 21

Maintenance et nettoyage 23

Consignes pour la mise au rebut 23

Exclusion de responsabilité 23

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de cause des dégats matériels.

REMARQUE

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'année

Avant la mise en service, veuilles dire la notice d'instructions!

Consignes pour la mise au rebut (voir page 23) !

Ne pas regarder la source lumineuse!

Respecter la distance minimale à tous les objets et surfaces éclairés. Si la distance est inférieure, risque de surchauffe des objets éclairés!

Éclairages prévus pour une utilisation dans des conditions rudes

Classe de protection III (protection basse tension)

Pour votre sécurité

AVERTISSEMENT!

Avant d'utiliser l'appareil, veuilles dire et suivre :

• la presente notice d'utilisation,
• les prescriptions d'exploitation en vigueur actuellément et les règlements en matière de prévention des accidents
• Cét apparéil répond à l'état actuel de la technique et a été construit en conformité avec les règles de sécurité reconnues. Cependant, l' apparéil peut,pendant son utilisation,présenter un danger pour la vie et la santé de l'utilisateur ou d'un tiers ou l' apparéil ou d'autres objets peuvent être endommages. La lampe ne doit être utilisée que conformément à l'utilisation prévu et dans un parfait état. Les défauts qui affectent la sécurité/doivent être corrigés immidiatement.

Conformité d'utilisation

Le projecteur de chantier LED sans fil CL 5000 10.8/18.0 / CL 10000 10.8/18.0 est destiné

• aux utilisations professionnelles dans l'industrie et l'artisanat,
• à éclairer le poste de travail de manière ciblée,
• pour éclairer des locaux.

Le projecteur de chantier LED sans fil CL 5000 10.8/18.0 / CL 10000 10.8/18.0 ne convient pas

• pour éclairer sur la voie publique.

Consignes de sécurité pour les projecteurs de chantier LED sans fil

AVERTISSEMENT!

Veuillez tire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendra un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserve toutes les consignes de sécurité et instructions dans un endroit sur pour pouvoir les reconsulter ultérieurement.

N'utilisez pas le projecteur de chantier LED sans fil dans un environnement explosif.
Ne braquez pas le faisceau lumineux sur des personnes ou animaux et ne regardez pas la source du faisceau, y compris depuis une grande distance.
Ne couvrez pas la tete de la lampe quand le projecteur de chantier LED sans fil est allumé La tete de la lampe s'échauffe en service et peut provoquer des brûlures lorsque la chaleur s'accumule.
N'utilisez pas le projecteur de chantier LED sans fil lors de la circulation sur la voie publique.
Avant tous les travaux sur le projecteur de chantier LED sans fil (par ex. montage, maintenance etc.) ainsi que lors de son transport et stockage, retirez l'accumulateur du projecteur de chantier LED sans fil.
Ne laissez pas des enfants utiliser le projecteur de chantier LED sans fil. Elle est destinée à un usage professionnel. Les enfants risquent sans le pouvoir de s'éblouir ou d'éblouir d'autres personnes.
- Protégez la batterie de la chaleur, par exemple aussi d'un ensoleillement direct, du feu, de l'eau et de l'humidité. Risque d'explosion.
En cas de dégats et d'utilisation inexperte de l'accu, des vapeurs risquent de s'en dégager. Assurez un apport d'air frais et rendez-vous chez un médecin en cas de troubles. Les vapeurs peuvent irriter les voies respiratoires.

L'accu risque d'être endommagé par des objets pointus comme par exemple les clous, tournevis ou par la pénétration d'une force externe. Un court-circuit interne risque de se produit et l'accu risque de brûler, fumer, exploser ou surchauffer.
La source lumineuse contenue dans cet éclairage ne doit être remplacede que par le fabricant ou son service après-vente ou une personne qualifiée similaire.

Consignes de sécurité pour le maniement des accus

N'ouvrez pas l'accu. Il y a un risque de court-circuit.
- Protégez l'accu de la chaleur (par ex. des rayonnements permanents du soleil), du feu, de l'eau et de l'humidité. Risque d'explosion.
En cas de dommage et d'utilisation non conforme de I'accu, des vapeurs peuvent s'échapper. Assurez un apport d'air frais et rendez-vous chez un médecin en cas de troubles. Les vapeurs peuvent irrérer les voies respiratoires.
En cas d'utilisation abusive, du liquide peut sourir de l'accumulateur. Evitez tout contact avec ce liquide. En cas de contact par mégarde, rincez soigneusement avec de l'eau. Au cas où le liquide rentrerasit dans les yeux, consultez en plus un médecin. Le liquide qui sort de l'accumulateur peut entraîner des irritations de la peau ou causer des brûlures.
N'utilisez les batteries FLEX qu'en combinaison avec les machines FLEX et les accessoires FLEX.C'est la seule façon de protégger les batteries contre les surcharges dangereuses.
Ne chargez les accumulateurs qu'vec des chargeurs recommandes par le fabricant. Un chargeur approprié a un type spécifique d'accumulateur peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accumulateurs.
L'accu risque d'être endommagé par des objets pointus comme par exemple les clous, tournevis ou par la pénétration d'une force externe. Un court-circuit interne risque de se produit et l'accu risque de brûler, fumer, exploser ou surchauffer.

Données techniques

	CL 5000 10.8/18.0 CL 10000 10.8/18.0
Type d'appareil Projecteur de chantier	LED sans fil
Accu lithium-ions V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Durée d'éclairage de l'accu- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Flux lumineux total max.(battery +18 V)	Im 5000	10000
Poids (sans accu) kg 1,9 3,6
Dimensions (LxLxH) mm 294x214x200	349x290x208
Hauteur de montage(à n'utiliser qu'à l'intérieur)	m	≤3
Classe de protection		III / ☑
IP Code IP65 (sans accu)
IK Code IK07

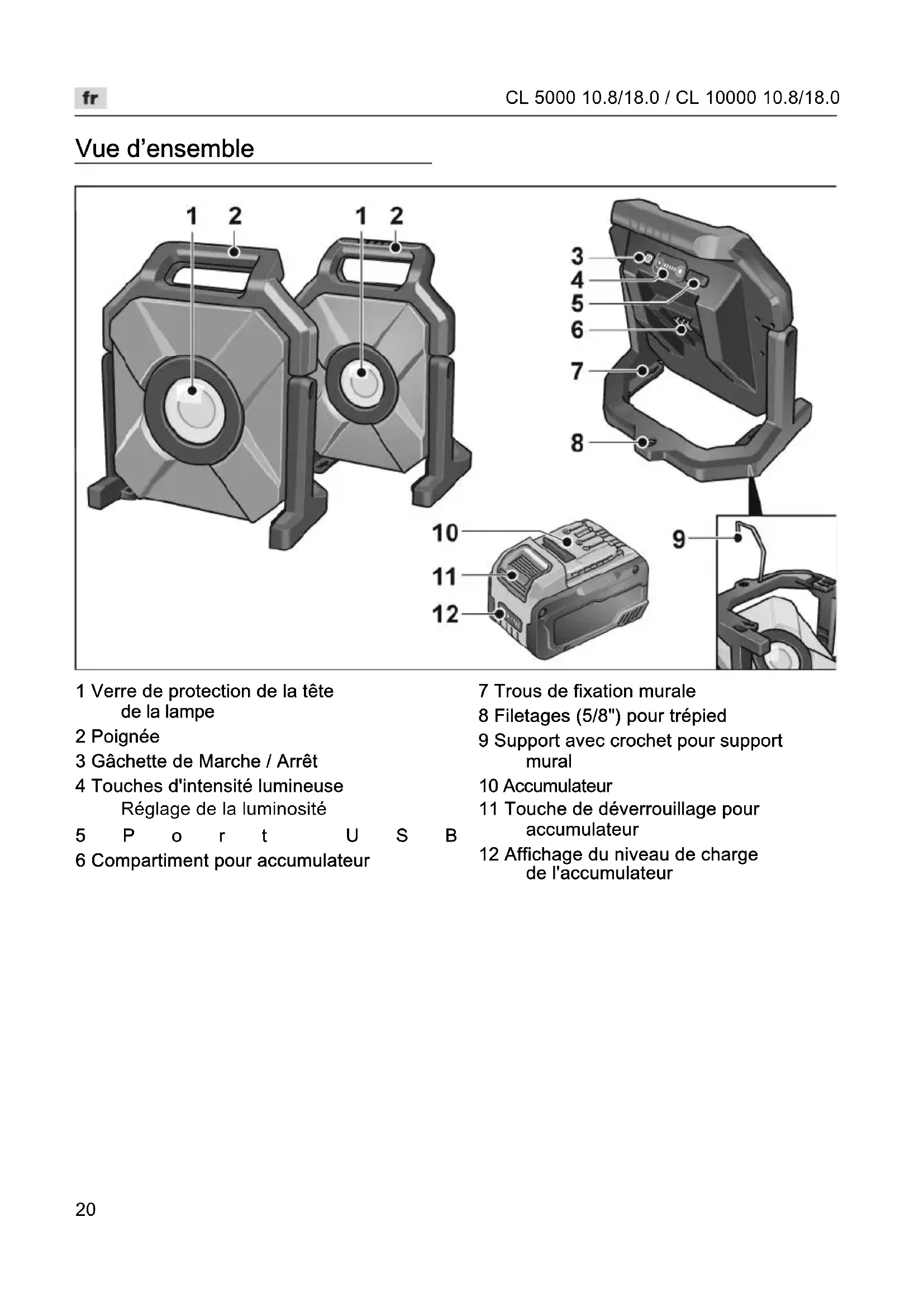

Vue d'ensemble

1 Verre de protection de la tete de la lampe
2 Poignée
3 Gachette de Marche / Arrêt
4 Touches d'intensité lumineuse
Réglage de la luminosité
5 P or t U S B
6 Compartment pour accumulateur

7 Trous de fixation murale
8 Fileages (5/8") pour trépied
9 Support avec crochet pour support mural
10 Accumulateur
11 Touche de déverrouillage pour accumulateur
12 Affichage du niveau de charge de l'accumulateur

Instructions d'utilisation

AVERTISSEMENT!

Avant tous les travaux sur l'appareil, retirer I'accumulateur.

Avant la mise en service

Déballer l'appareil et les accessoires, vérifier que la livraison est au complet et l'absence de dégât survenus au cours du transport.

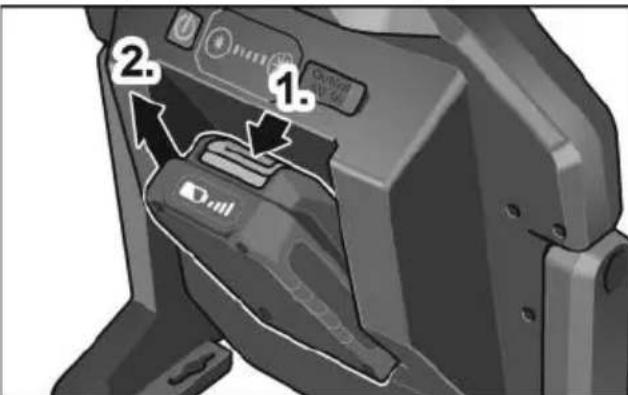

Installer/remplacer l'accumulateur

■ Insérez l'accumulateur charge dans l'appareil jusqu'à emboitement complet.

Pour retirer l'accumulateur, appuyez sur la touche de déverrouillage (1.) et extrayez l'accumulateur (2.).

PRUDENCE!

En cas de non-utilisation, protégez les contacts de l'accumulateur. Les pieces métalliques mal fixées peuvent court-circuiter les contacts, il y a un risque d'explosion et d'incendie!

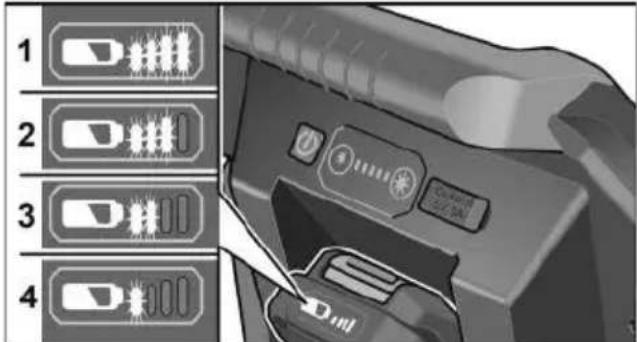

Niveau de charge de la batterie

Appuyer sur la touche pour contrôler le niveau de charge sur les LED duvoyant.

Levoyant s'eteint au bout de 5 secondes. Si I'une des LED clignote, I'accumulateur doit etre rechargé.Si,aftere avoir appuyé sur le bouton,aucune LED ne s'allume, I'accumulateur est defectueux et doit etre remplace.

Mode ECO

Les projecteurs de chantier LED sans fil sont équipés d'une fonction de rappel pour un niveau bas de batterie. Avec 3 clignotements, la lampe passé automatiquement en mode ECO avec une luminosité de 300 LM. Il reste assez de temps pour replacer l'accumulateur. En mode ECO, l'affichage de luminosité clignote.

• En appuyant longtemps sur la touche de baisse de luminosité, il est possible de commuter manuellement la lampe en mode ECO pour une durée de fonctionnement la plus longue possible.
• En appuyant sur n'importe qu'elle touche, il est possible de quitter le mode ECO dans la mesure où l'autonomie de l'accumulateur suffit.

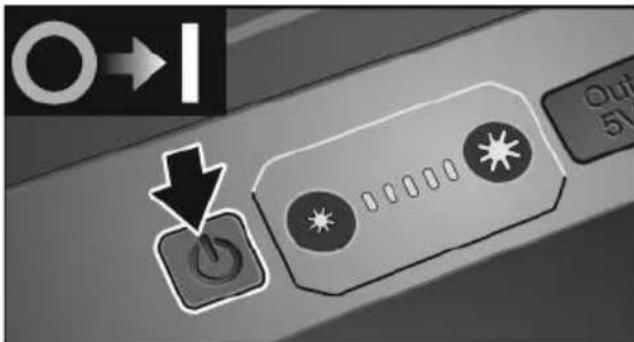

Allumage et extinction

Allumer ou eteindre le projecteur de chantier LED sans fil en appuyant sur l'interrupteur marche/arrêt.

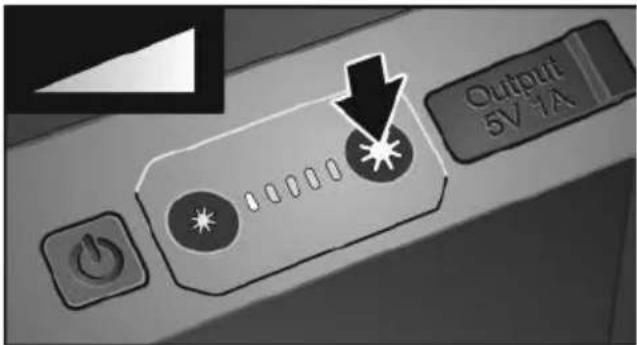

Le fait d'appuyer sur les touches d'intensité lumineuse permet de modifier la luminosité.

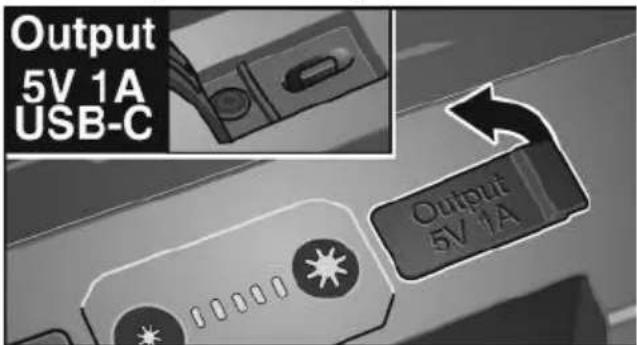

Port USB-C

Le port USB-C intégré permet par exemple de recharger des smartphones.

i REMARQUE

Lorsque la lampe est eteinte, le raccord USB-C se desactive automatiquement au bout de 2h.

Montage

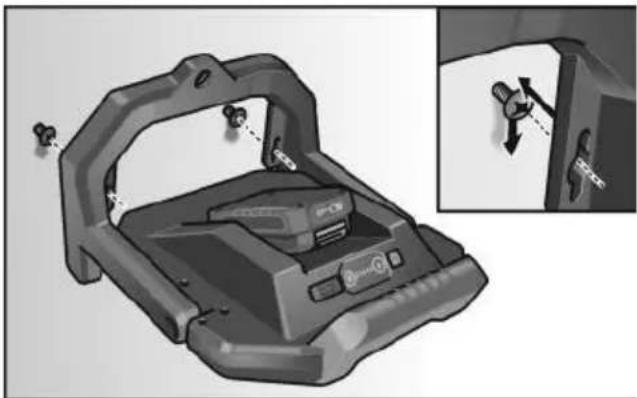

Pour monter le projecteur de chantier LED sans fil au mur, utiliser les trous de fixation murale.

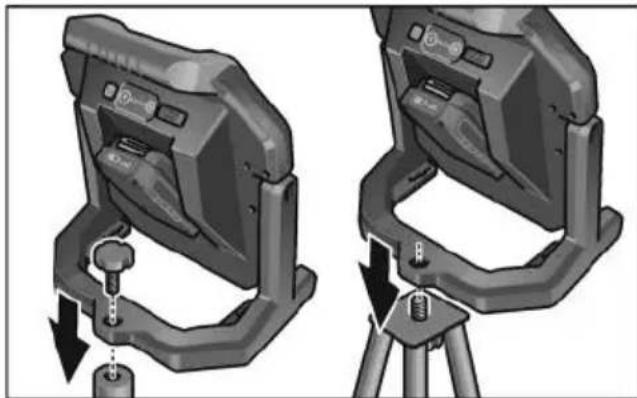

Pour monter le projecteur de chantier LED sans fil sur le trépied, utiliser le filetage (5/8").

Fonction avec crochet

PRUDENCE!

L'utilisation du crochet se fait à vos propres risques!

i REMARQUE

Nous recommendons de placer le projecteur de chantier LED sans fil sur un support sur ou de le visser sur un trépied solide.

Pour accrocher le projecteur de chantier LED sans fil, déplier le crochet du support (1.), tourné de 180^ (2.) et accrocher (3.).

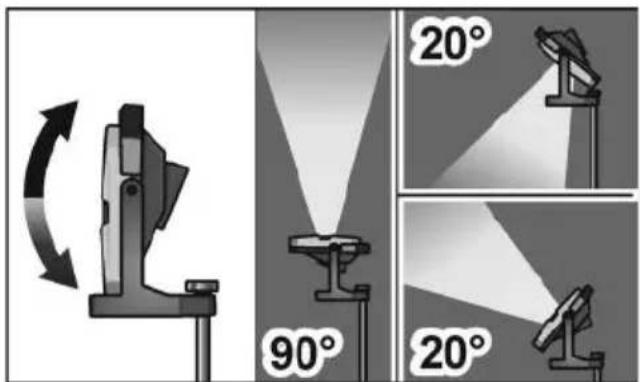

Fonction de basclement

La tete de la lampe peut etre basculée de 90^ vers le haut et de 20^ vers le bas.

Maintenance et nettoyage

Nettoyage

AVERTISSEMENT!

Avant tous les travaux sur l'appareil, retirer I'accumulateur. N'utilisez ni eau ni produits de nettoyage liquides.

Enlevez les salissures et la poussiere presents sur le corps de l'appareil avec un pinceau ou un chiffon sec.

Réparations

Ne confiez les réparations qu'a un atelier de SAV agréé par le fabricant.

Pièces de rechange et accessoires

Vous trouvrez des vues éclatées et des listes de pieces de rechange sur notre site Web: www.flex-tools.com

Consignes pour la mise au rebut

AVERTISSEMENT!

Rendre inutilisables les apparéils électriques usages avant leur mise au rebut :

• les apparèils électriques alimentés par le réseau électrique, en retardant le cable d'alimentation,

• les apparèils électriques, en retardant l'accumulateur.

Pays de l'UE uniquement

Ne mettez pas les apparèils

électriques à la poubelle des déchets

domestiques !

Conformément à la directive européen 2012/19/UE visant les apparêils électriques etlectroniques usages,et a sa transposition en droit national,les apparêils

electriques ne servant plus devront etre collectes séparément et introduits dans un circuit de recyclage respectieux de I'environnement.

Mieux vaut recupérer les matieres premières que les jeter à la poubelle.

L'appareil, les accessoires et l'emballage doivent être envoyés dans un circuit de revalorisation respectueux de l'environnement.

Les pieces en matière plastique sont identifiées afin de permettre leur recyclage sélectif.

AVERTISSEMENT!

Ne pas jeter les accumulateurs/batteries dans la poubelle des déchets domestiques, au feu ou dans l'eau. Ne pas ouvrir les batteries usages.

Il faut que les accus / batteries soient collectés, recyclés ou éliminés d'une façon qui respecte l'environnement.

Uniquement pays de l'UE :

Conformément à la directive

2006/66/CE, les accus/batteries défectueux ou épuisés doivent être recyclés.

REMARQUE

Pour connaître les possibilités de mise au rebut, veuillesz consultier vous revendeur spécialisé !

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser.

Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.
