Toote tüüp	Juhtmeta LED ehitusprojektor
Mark	Flex
Mudel	CL 5000 10.8/18.0
Maksimaalne valgusvoog	5000 lm
Toiteallika tüüp	Eemaldatav liitiumioonaku (ühilduv 10,8 V ja 18 V)
Ühilduvad aku mahutavused	10.8 V / 2.5 Ah, 10.8 V / 4.0 Ah, 18 V / 2.5 Ah, 18 V / 5.0 Ah, 18 V / 8.0 Ah
Valgustuse kestus (näited)	Umbes 3 h 18 V / 5.0 Ah akuga, kuni 4 h 45 min 18 V / 8.0 Ah akuga
Kaal (ilma akuta)	1,9 kg
Mõõtmed (P x L x K)	294 x 214 x 200 mm
Kaitsetase	IP65 (ilma akuta)
Löögikindlus	IK07
Kaitseliik	III (väga madalpinge)
Maksimaalne paigalduskõrgus	≤ 3 m (ainult siseruumides)
USB-C port	Jah (välisseadmete laadimiseks)
Heleduse reguleerimine	Jah, valgustugevuse nuppudega
ECO režiim	Jah, automaatne lülitumine 300 lm-le kui aku on tühi
Seinale paigaldamine	Seinale kinnitamise augud
Statiivile paigaldamine	Keere 5/8"
Integreeritud konks	Jah, kokkupandav (kasutamine omal vastutusel)
Pea suunamine	Kallutatav: 90° üles, 20° alla
Puhastamine	Harja või kuiva lapiga, mitte kasutada vett
Ettenähtud kasutus	Professionaalne, töökoha valgustus siseruumides

Korduma kippuvad küsimused - CL 5000 10.818.0 Flex

Kuidas Flex CL 5000 projektorit sisse ja välja lülitada?

Projektori sisse või välja lülitamiseks vajutage sisse/välja lülitit (päästikut). Heleduse nuppudele vajutamine võimaldab heledust muuta. Veenduge, et aku on paigaldatud ja laetud.

Kuidas reguleerida lambi heledust?

Kasutage heleduse reguleerimise nuppe (heleduse reguleerimise nupud) heleduse kohandamiseks. Saate valjusti suurendada või vähendada vastavalt vajadusele.

Mis juhtub, kui aku on tühi?

Kui aku on tühi, lülitub projektor automaatselt ECO režiimi heledusega 300 lm. Heleduse näit vilgub. Samuti saate käsitsi ECO režiimi lülitada, vajutades pikalt heleduse vähendamise nuppu. ECO režiim pikendab tööaega.

Kuidas akut paigaldada või vahetada?

Aku paigaldamiseks sisestage see sektsiooni kuni täieliku lukustumiseni. Eemaldamiseks vajutage lahküpitusnuppu (11) ja tõmmake see välja. Kaitske aku kontakte mittekasutamise korral.

Kuidas kasutada USB-C porti?

Integreeritud USB-C port võimaldab laadida välisseadmeid nagu nutitelefoni. Pange tähele, et kui lamp on välja lülitatud, lülitub USB-C port automaatselt välja 2 tunni pärast.

Kuidas kinnitada projektor statiivile?

Kasutage lambi all olevat 5/8" keerme, et keerata see ühilduvale statiivile. Veenduge, et statiiv on tugev ja stabiilne.

Kuidas kinnitada lamp seinale?

Projektoril on seinale kinnitamise augud (7). Kasutage neid auke, et see seinale keerata. Järgige maksimaalset paigalduskõrgust 3 m ja kasutage ainult siseruumides.

Kuidas lambi pead kallutada?

Lambi pead saab kallutada 90° üles ja 20° alla, et suunata valgusvihku vastavalt vajadusele.

Kuidas projektorit puhastada?

Enne puhastamist eemaldage aku. Ärge kunagi kasutage vett ega vedelaid puhastusvahendeid. Eemaldage mustus harja või kuiva lapiga. Remondi korral pöörduge volitatud hooldustöökotta.

Millised on olulised ohutusjuhised?

Ärge vaadake otse valgusallikasse, ärge suunake valgusvihku inimestele ega loomadele. Ärge katke lambi pead, kui see on sisse lülitatud (põletusoht). Kasutage ainult soovitatud FLEX akusid. Kaitske akut kuumuse, tule, vee ja niiskuse eest. Kahjustuse või mittevastava kasutamise korral võib eralduda aure – tuulutage ja pöörduge arsti poole.

KASUTUSJUHEND CL 5000 10.818.0 Flex

Kasutatud sumbolid 162

Sumbolid seadmel 162

Teie ohutuse heaks 162

Hooldus ja korrashoid 168

Jäätmekäitlus 168

Vastutusevalistamine 168

Kasutatud sumbolid

HOIATUSI

Tähistab otsest ahvardavat ohtu.
Juhise eiramine voib loppeda surmavalt
voi tekitada raskeid vigastusi.

ETTEVAATUST!

Tahistab ohtlikku olukorda.
Juhise eiramine voib pohjustada vigastusi
voi tekitada materiaalset kahu.

MARKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sumbolid seadmel

Enne kasutuselevottu lugeda kasutusjuhendit!

Jäätmekäitlus (vaata lehekülge 168)!

Arge vaadake valgusallikasse!

Hoida minimaalset vahekaugust valgustatud pindade ja esemetega. Minimaalsest väiksema vahekauguse korral on valgustatud esemete ülekuumenemisoht!

Valgustid karmideks tingimusteks

Kaitseklass III (kaitseväikepinge)

Teie ohutuse heaks

HOIATUS!

Enneseadme kasutamist lugege ja järgige:

• seda kasutusjuhendit,
• hetkel kehtivat kasutuseeskirja ja onnetuste arahoidmiseeskirja

See seade on tehnika uusimal tasemel ja konstrueeriti kooskolas üldtunnustatud ohutuseeskirjaga. Siiski voib seade selle kasutamisel ohustada kasutaja voi korvaliste isikute elu ja tervist voi voidakse vigastada seadet voi muid esemeid. Valgustit tohib kasutada ainultotstarbele vastavalt ja valgusti laitmatu seiunds Korral. Ohutust mojutavad puudused tuleb viivitamatult korvaldada.

Otstarbekohane kasutamine

Akuga LED-töökohavalgusti CL 5000/CL 10000 on ette nähtud

professionaalseks kasutamiseks toostuses ja kasitösektoris,
- tokoha valgustamiseks,
- ruumide valgustamiseks.

Akuga LED-töökohavalgusti CL 5000/CL 10000 ei sobi

valgustamiseks liikluses.

Akuga LED-töökohavalgusti ohutussuunised

HOIATUS!

Lugege labi koik ohutusnouded ja juhised. Hoiatavate juhiste ja opetuste mittetaitmise tagajärjel voib tekkida elektrilök, puhkeda tulekahju ja/voi tekkida rasked kehavigastused. Hoidke koik ohutusnouded ja juhised alles, et neid ka hiljem kasutada.

• Arge tõotage akuga LED-töökohavalgustiga plahvatushtlikus keskkonnas.
  Arge suunake valguskiirt inimeste ega loomade peale ega vaadake ise valguskiire sisse, ka mitte valgustist kaugemal olles.
• Arge katke kinni tootava akuga LEDtookohavalgusti valgustipead. Valgusallikas laheb tootades kuumaks ja voib suttida, kui soojus koguneb katte alla.
  Arge kasutage akuga LEDtökohavalgustit maanteeliikluses.
  Eemaldage koigi akuga LED-tökohavalgusti juures tehtavate toode (nt montaaž, hooldus jms) eel ning transpondi ja hoiustamise ajaks akuga LED-tökohavalgustistaku.
• Arge laske lastel kasutada akuga LEDtökohavalgustit. See on elle nāhtud professionaal-seks kasutamiseks. Lapsed voivad tahtmatult iseennast voiteisi pimentada.
  Kaitske akut kuumuse, nt pideva paikesekiirguse, tule, vee ja niiskuse eest. Plahvatusoht!
  Aku kahjustamisel voi asjatundmatul käsitsemisel voib akust eralduda aurusid. Minge vardske ohu katte, kaebuste korral poorduge arsti poole. Aurud voivad pohjustada hingamisteede arritusi.
• Teravad esemed (näiteks naelad, kruvikeerajad vöi löögid) voivad akut kahjustada. Vöib tekkida sisemine lühis ja aku vöib suttida, suitsema hakata, plahvatada vöi üle kuumeneda.
  Nende valgustite valgusallikat tohib vahetada ainult totja voi tema klienditeenindus voi vastava kvalifikatsioniga isik.

Ohutusnöuded akude käitlemisel

A rge avage akut! See voib tekitada luhise.
■ Kaitske akut kuumuse (nt ka pikaaegse päikesekiirguse), tule, vee ja niiskuse eest. Plahvatusoht!
Aku kahjustamise voi värkasutamise korral voivad valjuda aurud. Minge värske ohurette, kaebuste korral poorduge arsti poole. Aurud voivad pohjustada hingamisteede arritusi.
Ebaöige kasutamise tagajärjel vöib akust eralduda vedelikku. Vältige kokkupuudet vedelikuga! Juhuslikul kokkupuutil vedelikuga peske see veega maha. Vedeliku sattumisel silma poörduge lisaks sellele ka arsti poole. Vedelik vöib tekitada nahaïrritusi vöi pôletusi.
■ Kasutage FLEXi akusid ainult koos FLEXi masinate ja FLEXi tarvikutega. Ainult nii on aku ohtliku ülekoormuse eest kaitstud.
Laadige akusid ainult tootja soovitatud akulaadjiga! Kui akulaadjiga laetakse akusid, mis ei ole selle akulaadjiga jaoks ette nachtud, vob tekkida tulekahju.
- Teravad esemed (näiteks naelad vöi kruvikeerajad) vöi lögid vöivad akut kahjustada. Vöib tekkida sisemine lühis ja aku vöib suttida, suitsema hakata, plahvatada vöi üle kuumeneda.

Tehnilised andmed

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Seadmetüpp akuga LED-tökkohavalgusti
Liitiumionaku V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Pölemisaeg- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Max koguvalgusvoog (+ 18 V aku) Im 5000	10000
Kaal (ilma akuta) kg 1,9 3,6
Suurus (PxLxK) mm 294x214x200 349x290x208
Paigalduskörgus(kasutada ainult siseruumides)	m	≤3
Kaitseklass		III / ☑
IP Code IP65 (ilma akuta)
IK Code		IK07

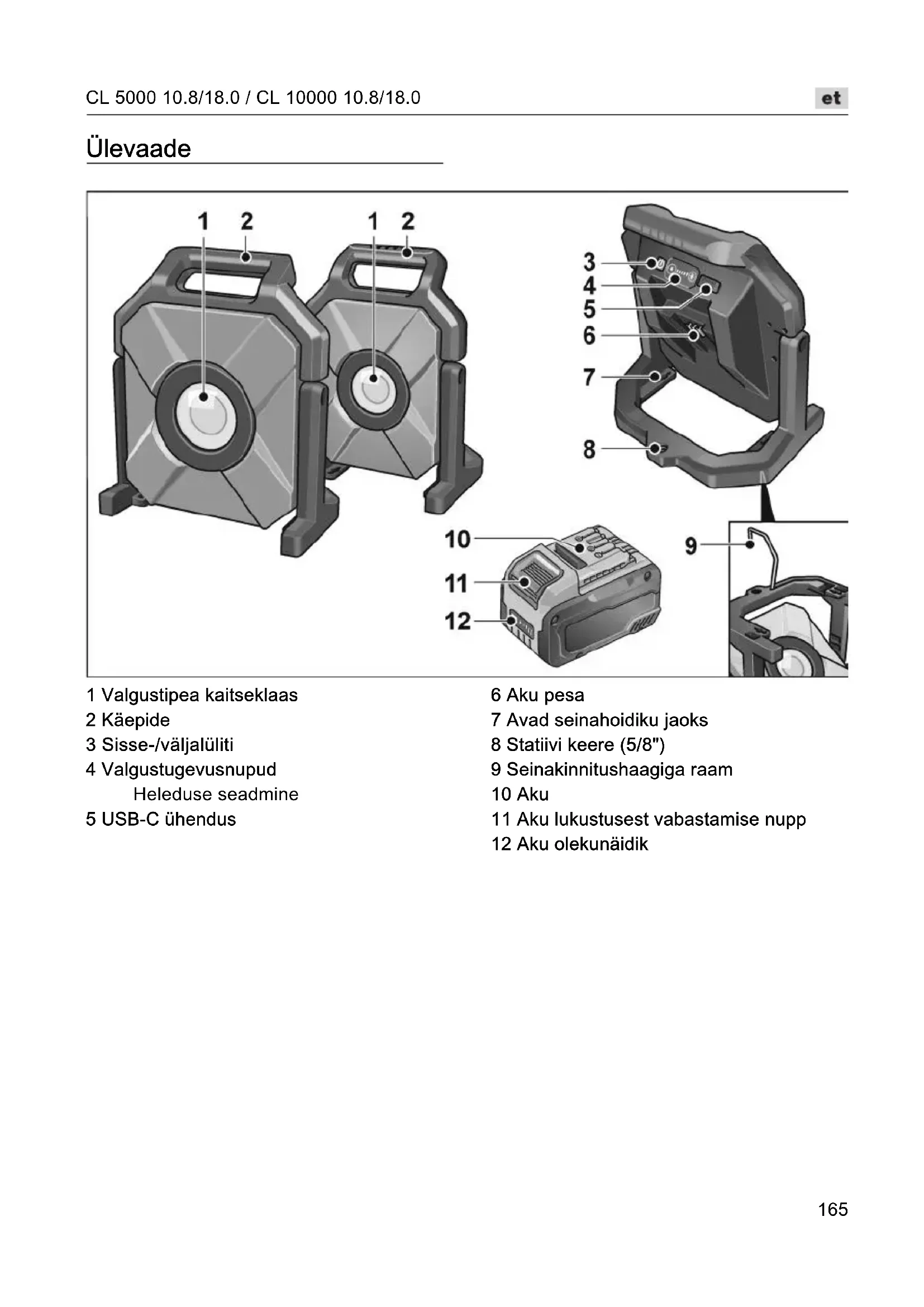

Ulevaade

1 Valgustipea kaitseklaas
2 Käepide
3 Sisse-/valjaluliti
4 Valgustugevusnupud Heleduse seadmine
5 USB-Cuhendus

6 Akupesa
7 Avadseinahoidiku jaoks
8 Statiivi keere (5/8")
9 Seinakinnitushaagiga raam
10 Aku
11 Aku lukustusest vabastamise nupp
12 Aku olekunäidik

Kasutusjuhend

HOIATUSI

Köigi seadme juures tehtavate tõde eel tommake aku välja.

Enne kasutuselevöttu

Pakkige seade ja lisavarustus lahti ning kontrollige tarne täielikkust ja voimalike transpondikahjustuste puudumist.

Aku paigaldamine/vehetamine

Suruge laetud aku seadmesse kuni selle taieliku fikseerumiseni.

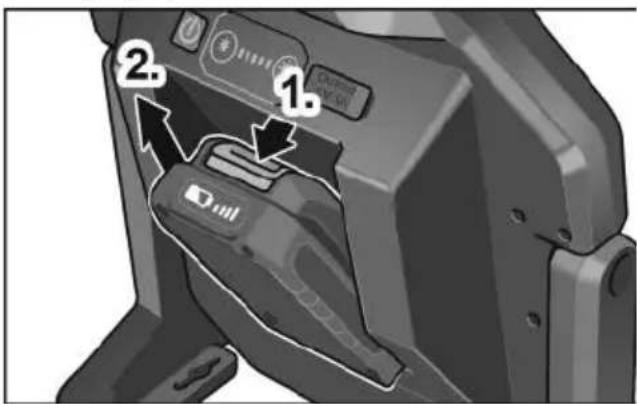

Aku eemaldamiseks vajutage lukustuse vabastamisnuppu (1.) ja tommake aku valja (2.).

ETTEVAATUST!

Kasutusvalisel ajal kaitsta akukontakte.

Metallosadega kokkupuutumisel voib tekkida lühis.

Ettevaatust, plahvatus- ja tuleoht!

Aku laetuse aste

Nupule vajutamisega saab aku laetuse astme naidu LEDide abil laetuse astet kontrollida.

Nait kustub 5 sekundi pärast.

Kui uks LED vilgub, tuleb akut laadida. Kui pärast nupule vajutamist ukski LED ei pole, on aku defektne ja tuleb valja vahetada.

ECO-laad

Akuga LED-töökohavalgustid on varustatud
aku madala laetuse taseme
meeldetuletusfunktsioniga. 3-kordse
vilkumise järel lulitub valgusti automaatelt
ECO-laadi valgusjouga 300 lm. Aku
vahetamiseks jaab piisavalt aega.

• Heleduse langetamise nupu pika vajutusega saab valgusti selle voimalikult pikaks kasutuseaks käsitsi ECO-laadi lulitada.
• Suvalise nupu vajutamisega saab ECOlaadist jalle lahkuda, kui aku laetuse tase seda voimaldab.

Sisse- ja valjalulitamine

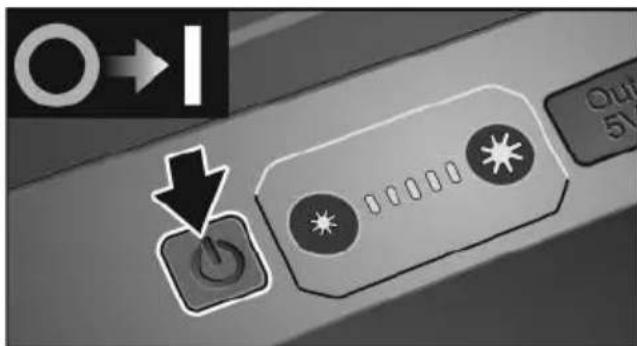

Akuga LED-töökohavalgusti lulitatakse sisse voi valja sisse-/valjaluliti vajutamisega.

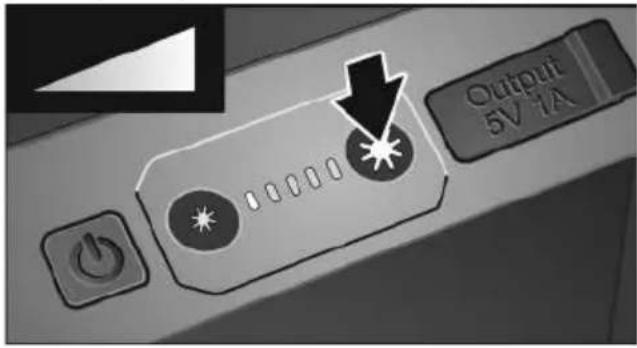

Valgusjoudaab muata valgustugevuse nuppusid vajutades.

USB-Cuhendus

Integreeritud USB-C ühendusega saab naiteks nutitelefone laadida.

SUUNIS

Kui lamp valja lulitada, inaktiveerub USB-Cuhendus 2 tunni parast automaatselt.

Paigaldamine

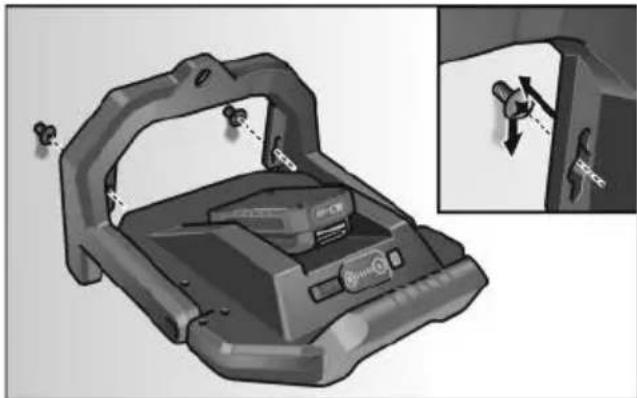

Akuga LED-töökohavalgusti seinale kinnitamiseks kasutageseinahoidikuvasid.

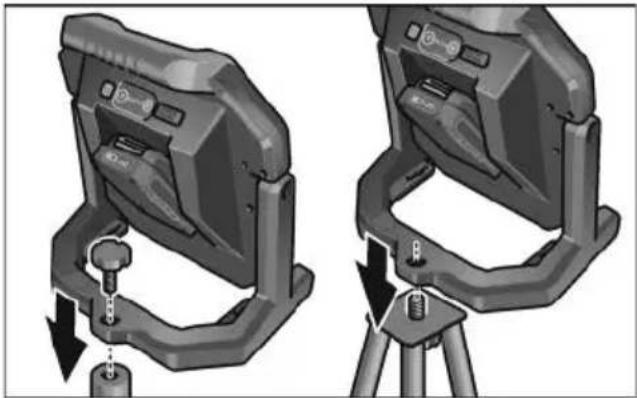

Akuga LED-töökohavalgusti statiivile kinnitamiseks kasutage keeret (5/8").

Konksufunktsoon

ETTEVAATUST!

Konksu kasutamine toimub omal vastutusel!

SUUNIS

Soovitame asetada akuga LEDtökohavalgusti kindlale aluspinnale voikruvida stabiilsele stativile.

Akuga LED-töökohavalgusti riputamiseks poörake konks raamist valja (1.), poörake 180^ (2.) ja riputage üles (3.).

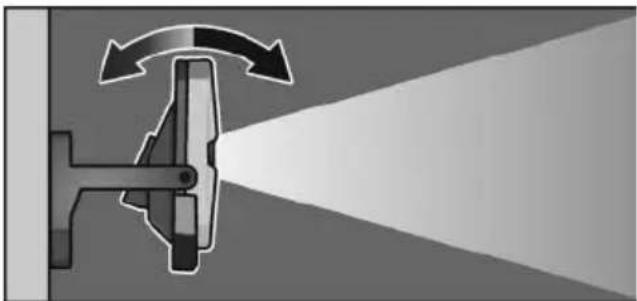

Pööramisfunktsion

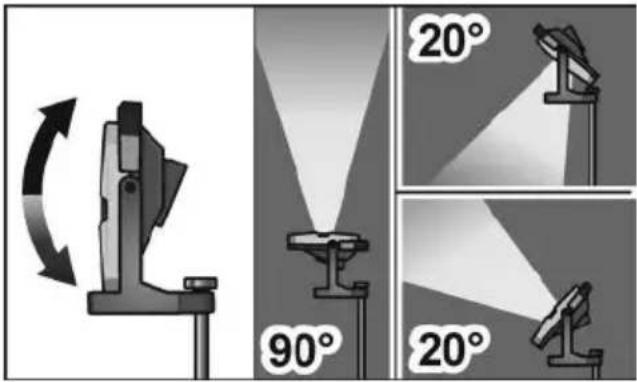

Valgustipead saab 90^ ules ja 20^ all kallutada.

Hooldus ja korrashoid

Puhastamine

HOIATUS!

Köigi seadme juures tehtavate tõde eel
tõmmake aku välja.
Mitte kasutada vett ja vedelaid
pesuvahendeid.

Mustus ja tolm eemaldada korpuselt pintsli voi kuiva lapiga.

Remonttödd

Remonttoid lasta teha ainut tootja poolt autoriseeritud klienditeeeninduses.

Varuosad ja tarvikud

Joonised ja varuosade nimekirjad leiatemeie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUSI

Muutke toöea lopetanud elektrilised seadmed enne jaatmekäitlust kasutuskölmatuks:

• vorgutoitega elektrilistelt seadmetelt
  vorgukaabli eemaldamisega,
• akutoitega elektrilistelt seadmetelt aku eemaldamisega.

Ainult ELi riikidele:

Arge visake elektrilisi riistu olmeprugi hulka!

Vastavalt Euroopa vanade elektri- ja elektronikaseadmete direktivile 2012/19/EL ja selle rakendustele siseriiklikes seadussatetes tuleb kasutatud elektrilised seadmed eraldi koguda ja keskkonda saastvalt taaskasutada.

Jäätmete taaskasutus prügilasse viimise asemel.

Suunake seade, tarvikud ja pakend keskkonnasaaastlikku taaskasutusse. Jaatmete liigiti ringlussevotuks on plastosad vastavalt tahistatud.

HOIATUS!

Arge visake akusid/patareisid olmeprugisse, tulle ega vette. Arge avage vanu akusid. Akusid/patareisid tuleb korjata ning suunata umbertootlusse voi havitada keskkonnaasaastlikult.

Ainult EL rikidele:

Direktiivi 2006/66/EU jargi kuuluvad defektsed voi kasutatud akud/ patareid umbertoottusele.

MÄRKUS

Teavet jaatmekaitluse voimaluste kohta saate muja kaest!

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja too katkemisest tingitud tulukaotuse eest, mille pohjustab toode voi olukord, mis ei voimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud asjatundmatu kasutamise voi teiste tootjate toodete kasutamise tagajärjel.
