РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CL 5000 10.818.0 Flex

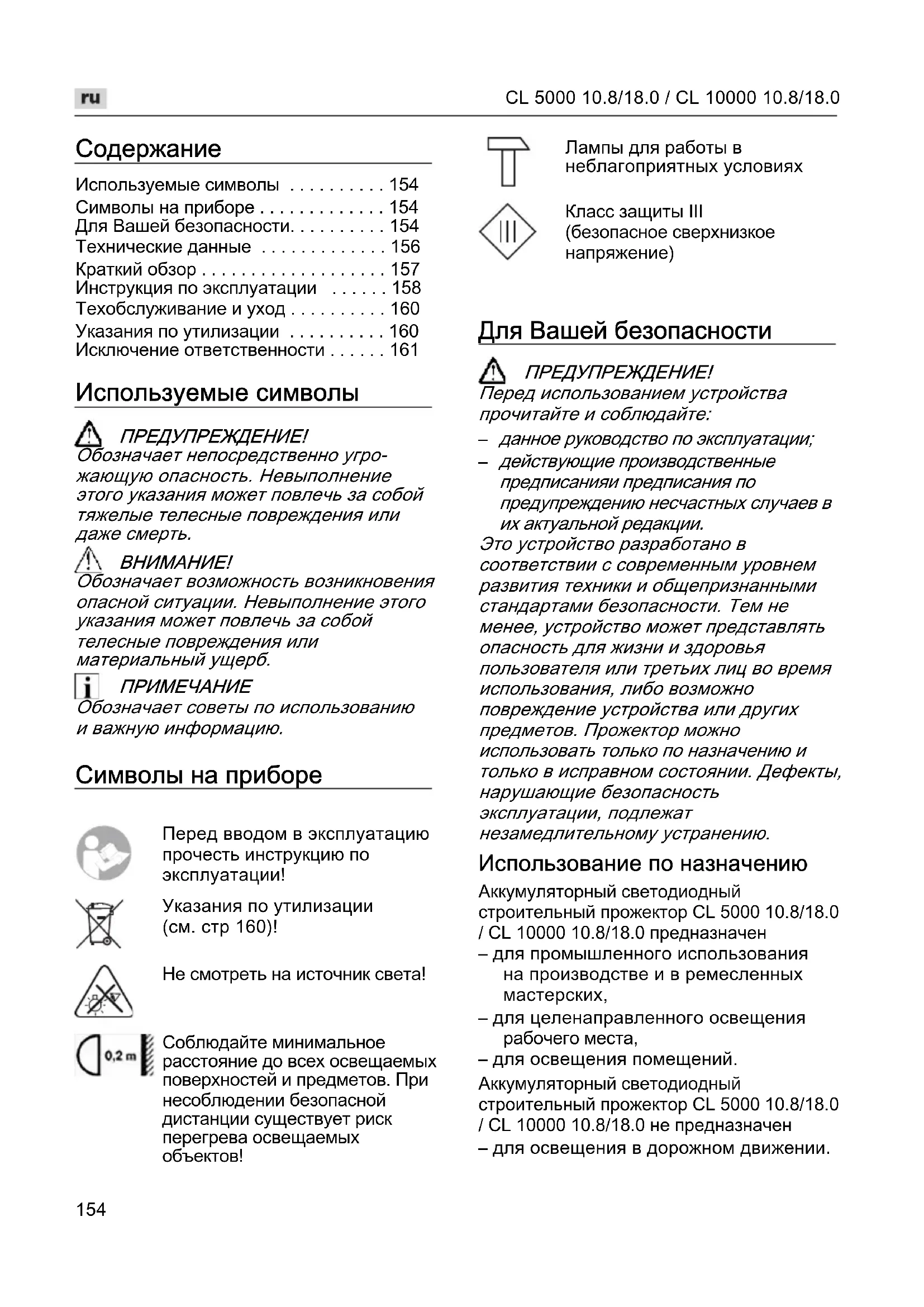

• Используемые символы p. 154
• Символы на приборе p. 154
• Для Вашей безопасности p. 154
• Технические данные p. 156
• Краткий обзор p. 157
• Инструкция по эксплуатации p. 158
• Техобслуживание и уход p. 160
• Указания по утилизации p. 160
• Исключение ответственности Используемые символы ПРЕДУПРЕЖДЕHИЕ! Обозначает непосредственно угро- жающую опасность. Hевыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть. ВHИMАHИЕ! Обозначает возможность возникновения опасной ситуации. Hевыполнение этого указания может повлечь за собой телесные повреждения или материальный ущерб. p. 161

Обозначает советы по использованию и важную информацию. Символы на приборе Для Вашей безопасности ПРЕДУПРЕЖДЕHИЕ! Перед использованием устройства прочитайте и соблюдайте:

данное руководство по эксплуатации;

действующие производственные предписанияи предписания по предупреждению несчастных случаев в их актуальной редакции. Это устройство разработано в соответствии с современным уровнем развития техники и общепризнанными стандартами безопасности. Тем не

устройство может представлять опасность для жизни и здоровья пользователя или третьих лиц во время использования, либо возможно повреждение устройства или других предметов. Прожектор можно использовать только по назначению и только в исправном состоянии. Дефекты, нарушающие безопасность эксплуатации, подлежат незамедлительному устранению. Использование по назначению Аккумуляторный светодиодный строительный прожектор CL 5000 10.8/18.0 / CL 10000 10.8/18.0 предназначен – для промышленного использования на производстве и в ремесленных мастерских, – для целенаправленного освещения рабочего места, – для освещения помещений. Аккумуляторный светодиодный строительный прожектор CL 5000 10.8/18.0 / CL 10000 10.8/18.0 не предназначен – для освещения в дорожном движении. Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации! Указания по утилизации (см. стр 160)! Не смотреть на источник света! Соблюдайте минимальное расстояние до всех освещаемых поверхностей и предметов. При несоблюдении безопасной дистанции существует риск перегрева освещаемых

Лампы для работы в неблагоприятных условиях Класс защиты III (безопасное сверхнизкое напряжение)CL 5000 10.8/18.0 / CL 10000 10.8/18.0

Указания по технике безопасности при эксплуатации аккумуляторного светодиодного строительного прожектора ПРЕДУПРЕЖДЕHИЕ! Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безопасности и инструкции для использования в будущем. Не используйте аккумуляторный светодиодный строительный прожектор во взрывоопасной среде. Не направляйте световой луч на людей или животных и сами не смотрите в луч, даже с большого расстояния. Не накрывайте головную часть включенного прожектора во время его использования. Головная часть лампы нагревается во время работы и может вызвать ожоги, если это тепло будет скапливаться. Не используйте аккумуляторный светодиодный строительный прожектор при движении по дороге. Перед выполнением любых работ с аккумуляторным светодиодным строительным прожектором (например, при монтаже, обслуживании и т. д.), а также при транспортировке и хранении извлекайте из него аккумулятор. Не позволяйте детям пользоваться светодиодным строительным прожектором. Она предназначена для профессионального использования. Дети могут непреднамеренно ослепить себя или других людей.

Защищайте аккумулятор от воздействия тепла, в т.ч. вследствие длительного воздействия солнечных лучей, а также от огня, воды и влажности.

опасность взрыва. При повреждении или неправильном обращении с аккумулятором не исключено появление паров электро- лита. Обеспечьте приток свежего воздуха, при недомогании обратитесь к врачу. Пары могут вызвать раздражение дыхательных путей. Острые предметы, как напр., гвоздь или отвертка, или внешнее воздействие сил могут повредить аккумулятор. Возможно внутреннее короткое замыкание и возгорание, дымление, взрыв или перегрев аккумулятора. Находящийся в этой лампе источник света может заменяться только производителем, его сервисной службой или лицом, имеющим аналогичную квалификацию. Указания по технике безопасности при обращении с аккумуляторами

Не вскрывайте аккумулятор.

опасность короткого замыкания. Защищайте аккумулятор от нагрева, в частности от прямых солнечных лучей, а также от огня, воды и влаги. Существует риск взрыва. При повреждении и неправильном обращении с аккумулятором возможно образование паров. Обеспечьте приток свежего воздуха, а в случае ухудшения самочувствия обратитесь к врачу. Пары могут раздражать дыхательные пути. При неправильном применении из аккумуляторов может вытечь жидкость. Избегайте контакта с ней. При случай- ном контакте смыть жидкость водой. При попадании жидкости в глаза немедленно обратитесь за помощью к врачу. Bытекшая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.

Используйте аккумуляторы FLEX только с машинами и принадлежностями FLEX. Лишь в этом случае обеспечивается защита аккумулятора от недопустимой перегрузки.CL 5000 10.8/18.0 / CL 10000 10.8/18.0

Заряжайте аккумуляторы только в рекомендуемых изготовителем зарядных устройствах. Зарядное устройство, предназначенное для аккумуляторов определенного вида, может воспламениться, если его использовать для зарядки аккумуляторов других типов. Воздействие острых предметов, например иглы или отвертки, а также внешней силы может повредить аккумулятор. Это может привести к внутреннему короткому замыканию и возгоранию, дымлению, взрыву или перегреву аккумулятора. Технические данные CL 5000 10.8/18.0 CL 10000 10.8/18.0 Тип мaшинки аккумуляторный светодиодный строительный

Литий-ионный аккумулятор В/Ач 10.8/2,5 10.8/4,0 18/2,5 18/5,0 18/8,0 Длительность освещения - 10.8/2,5 - 10.8/4,0 - 18/2,5 - 18/5,0 - 18/8,0

1ч 25мин -10% 2ч -10% 1ч 30мин -10% 3ч -10% 4ч 45мин -10% 1ч 25мин -10% 2ч 20мин -10% 40мин -10% 1ч 27мин -10% 2ч 10мин -10% Макс. общий световой поток (аккум. +18 В) лм 5000 10000 Вес (без аккумулятора) кг 1,9 3,6 Размеры (ДxШxВ) мм 294x214x200 349x290x208 Монтажная высота (использовать только внутри

Kласс защиты III / IP Code IP65 (без аккумулятора) IK Code IK07CL 5000 10.8/18.0 / CL 10000 10.8/18.0

Краткий обзор 1 Защитное стекло головной части 2Ручка 3 Включатель/выключатель 4 Кнопки регулировки яркости Регулировка яркости свечения 5 Разъем USB-C 6 6Гнездо для установки аккумулятора 7 Отверстия под болты для настенного монтажа 8 Резьба (5/8") для установки на

9 Стойка с крючком для настенного

10 Аккумулятор 11 Кнопка разблокировки аккумулятора 12 Индикатор уровня заряда аккумулятораCL 5000 10.8/18.0 / CL 10000 10.8/18.0

Инструкция по эксплуатации ПPEДУПPEЖДEHИE! Перед выполнением любых работ с устройством извлекайте из него аккумулятор. Пepeд ввoдoм в экcплуaтaцию Распакуйте устройство и принадлежности и проверьте поставку на комплектность и отсутствие возможных транспортных повреждений. Установка/замена аккумулятора Вставьте заряженный аккумулятор в устройство до фиксации. Для извлечения нажмите кнопку разблокировки (1.) и извлеките аккумулятор (2.). ВHИMАHИЕ! При неиспользовании защищать контакты аккумулятора. Незакрепленные металлические предметы могут закоротить контакты, существует опасность взрыва и пожара! Уровень заряда аккумулятора При нажатии кнопки на светодиодном индикаторе можно посмотреть уровень заряда. Индикатор погаснет через 5 секунд. Если один из светодиодов мигает, аккумулятор необходимо зарядить. Если после нажатия кнопки ни один из светодиодов не горит, аккумулятор неисправен и подлежит замене. Режим ECO Аккумуляторные светодиодные строительные прожекторы оснащены функцией сигнализации о низком уровне заряда. После 3-кратного мигания прожектор автоматически переключается в режим ECO с яркостью 300 лм. Остается достаточно времени для замены аккумулятора. В режиме ECO мигает индикатор яркости. – Путем длительного нажатия кнопки уменьшения яркости в целях увеличения времени работы прожектор можно переключить в режим ECO вручную. – Путем нажатия любой кнопки можно снова выйти из режима ECO, если уровень заряда аккумулятора достаточный.CL 5000 10.8/18.0 / CL 10000 10.8/18.0

Включeниe и выключeни Аккумуляторный светодиодный строительный прожектор включается/ выключается нажатием выключателя. Нажатием кнопок регулировки яркости можно изменять яркость свечения. Разъем USB-C От встроенного разъема USB-C можно, например, заряжать смартфон.

Для установки аккумуляторного светодиодного строительного прожектора на стене используйте отверстия в настенном креплении. Для установки аккумуляторного светодиодного строительного прожектора на штативе используйте резьбу (5/8"). Функция крючка ВHИMАHИЕ! Использование крючка осуществляется на свой страх и риск!

Мы рекомендуем устанавливать аккумуляторный светодиодный строительный прожектор на надежное основание или навинчивать его на надежный штатив.CL 5000 10.8/18.0 / CL 10000 10.8/18.0

Для навешивания аккумуляторного светодиодного строительного прожектора разложите крючок из стойки (1.), поверните на 180° (2.) и навесьте (3.). Функция поворота Головную часть прожектора можно отводить на 90° вверх и на 20° вниз. Техобслуживание и уход

ПРЕДУПРЕЖДЕHИЕ! Перед выполнением любых работ с устройством извлекайте из него аккумулятор. He пoльзoвaтьcя вoдoй или жидкими чиcтящими cpeдcтвaми. Загрязнения и пыль следует смести с корпуса электроинструмента с помощью кисточки или сухой тряпки. Ремонтные работы Ремонтные работы должны проводиться исключительно в сервисной мастерской, авторизованной изготовителем. Запасные части и принадлежности Покомпонентное изображение и списки запасных частей Вы найдете на нашем сайте в Интернете: www.flех-tооls.соm Указания по утилизации ПРЕДУПРЕЖДЕHИЕ! Перед утилизацией бывшие в использовании электроинструменты/ электроустройства подлежат выводу из эксплуатации:

сетевые электроустройства/ электроинструменты — путем отделения сетевого кабеля;

электроустройства/электроинструменты с аккумуляторным питанием — путем извлечения аккумулятора. Только для стран ЕС: Не утилизируйте электроустройства вместе с бытовыми отходами! Согласно директиве ЕС 2012/19/EU об утилизации старых электрических и электронных приборов и гармонизированным национальным законам бывшие в использовании электроустройства должны собираться отдельно от прочих отходов и подвергаться экологически безопасной вторичной переработке.CL 5000 10.8/18.0 / CL 10000 10.8/18.0

Регенерация сырья вместо утилизации мусора. Изделие, принадлежности и упаковка подлежат сбору для экологически целесообразного повторного использо- вания. Пластмассовые элементы промаркированы в целях сортировки для повторного использования. ПРЕДУПРЕЖДЕHИЕ! Аккумуляторы/элементы питания нельзя выбрасывать вместе с бытовыми отходами, бросать их в огонь или воду. Отслужившие аккумуляторы нельзя

Аккумуляторы/элементы питания следует собирать и перерабатывать или утилизировать экологически допустимым

Только для стран, входящих в ЕС: Вышедшие из строя или отработанные аккумуляторы/ батареи должны утилизоваться согласно указаниям, содержащимся в Директиве 2006/66/ЕG.

Информацию о возможных методах утилизации можно получить в специа- лизированной торговле! Исключение ответственности Изготовитель и его представитель не несут ответственности за ущерб и потер- янную прибыль, возникшие в результате прерывания промышленной деятель- ности, обусловленного изделием или невозможностью использования изделия. Изготовитель и его представитель не несут ответственности за ущерб, возникший в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.CL 5000 10.8/18.0 / CL 10000 10.8/18.0
